配电箱在安装中，总会有一些看似小的问题，但危害并不小，下面的小系列列举了一些我们在配电箱的安装中会出现的常见问题，以及相应的预防措施和解决方案，供大家参考。

一、安装中的常见问题:

01室外配电箱没有防止雨水进入的措施

电气管道没有正确进入箱体。

03隐蔽安装=进线处的2+部分导线直接埋在墙内，不穿过管道。

04进出配电箱的电线(电缆)管道未接地

05电缆钢铠装带入口配电箱(机柜)且未接地

06电管管口未处理，电缆穿管后管口未堵塞。

07悬挂(预埋)墙式配电箱安装高度不符合要求

08配电箱内部相位、零点和接地线的母线上没有标志

09配电箱混合使用内部零地线(共享总线)

10配电箱，柜间使用的接地线相互串联

11配电箱内部布线没有余量，并且不整齐。

12配电箱内部电器与盒子两侧之间的距离太近

13配电箱内部电源接线的相序排列不正确

14配电箱内部布线拥挤且不规则交叉

在15分钟内敲掉多余的敲孔

16配电箱，机柜不会在进线处重复接地。

盒17中的接地线与螺栓规格不符。

18预埋电线管与盒孔的中心线错位

19电缆不挂标志

当20根电线穿过配电板时，板孔处没有额外的保护开口。

超过21股软电线没有内衬锡，电线没有内衬鼻子。

22电气紧固件不匹配，无防松装置

电线、线头和母线之间会产生火花

没有将铜头固定在铝棒上的过渡措施。

25将两根以上的电线连接到同一端子。

26在180 mm厚的壁上暗配电箱其背面空鼓

27接地线直径不足

28接零和接地线的接地方式为串联。

29使用笔排紧固端作为接地端子

30使用一个漏电保护器来保护多个分支

31电源线的输入端没有正确连接。

32个母线螺栓安装方向错误

33母线截面小于4×25 mm2

34母线上的紧固件不完整且不匹配，外露螺纹不足。

35使用开关电源端的螺栓作为母线支架。

36在用一根电线与所需的触点连接之前，几根电线相互扭绞在一起。

37工作零线不通过零序电流互感器

38个盒子和橱柜没有防止老鼠进入的措施。

二。上述问题的预防措施和解决方法

01管道应从下侧进出，并做防水弯，导线做滴水弯。

02电气管道进箱应到位，且不高于50 mm，不应用软管过渡进箱

03电线进箱穿保护管要到位，严禁直接埋在墙内

04进出配电箱的保护管、套管及其支撑(悬挂)架应接地

05电缆钢铠装不能进入配电箱(机柜)并应接地。

喷嘴应为喇叭形。穿线后，应及时堵塞管口

07照明配电箱从底边到地面的安装高度应为1.5 m

08柜内母线上的相序标志，如交流电、交流电、交流电等应完整。

机柜中必须使用专用零线和接地线。

10不应串联，应分别从总接地端子引出

11箱内配线应水平、平坦、垂直，箱内长度应为箱周长的一半。

12盒电器与配电箱墙的间距应≮ 50 mm

方框13中的相序应从内到外、从左到右、从上到下排列。

14在条件允许的情况下，可将线槽添加到盒中，并可根据回路出口顺序进行压线和绑扎。

15 配电箱不应敲除多余的敲除孔，而应尝试填充已经敲除的孔。

16箱距变压器接地体≥50 m以上，应重复接地

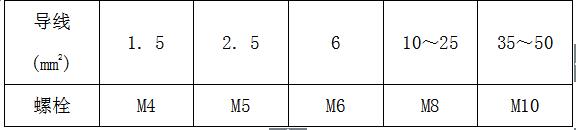

按以下要求进行匹配:

18重新埋设的电气管道或安装后重新钻孔，不准用电焊打孔

19应打印电路编号、规格、方向、长度、安装日期、塑料包装清单

20穿线前加保护口，不应在穿线后加

21号线应衬锅，10号线和10号线及以上单根线要压接机头

添加弹簧垫、平垫或双螺母和帽以及其他防松装置

23电线、线头在母线上压接不牢，紧固件不齐全

24在铜鼻和铝排之间添加镀锡平垫片用于过渡

25同一端连接不超过两个，防松装置应齐全

26箱后，加铁丝网，然后用1: 2水泥砂浆找平。

27应按下列要求选择:

28不允许，分离后重新连接

29紧固件不得同时用作接地端子，接地端子应单独设置。

30漏电保护应基于“一机一闸一漏电”的原则

31电源线入口静态触点(底端)和负载触点(螺纹端)

32应从内到外、从下到上、从左到右安装

33的宽度应满足已安装连接线的前端压接区域的要求。

34紧固件应齐全，螺母接触面积应大，并露出2 ~ 4圈螺纹

35支架紧固件应单独设置，不应省略。

超过36根电线通过总线连接

37工作零线应穿过零序电流互感器

38用防火袋和网堵住户内的管道入口和线槽，不要在箱体上敲许多洞。
