低电压开关柜型号有什么区别？详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

低压开关设备和控制设备通常称为低压开关柜，也称为低压配电柜，是指交流和DC电压低于1000伏的成套电气设备。低压配电柜市场需求随着社会进步不断扩大。那么，什么是低电压开关柜型号？他们之间有什么不同？今天，童一达·边肖(toeta)将逐一介绍他们。

一、引入低电压开关柜型号

1，GGD系列开关柜

用途:主要适用于交流50Hz、额定工作电压380伏、额定工作电流1000-3150安的配电系统，供变电站的电力用户、发电厂、工厂、矿山等企业使用。主要用于电力、照明、发电和配电设备的功率转换、分配和控制。

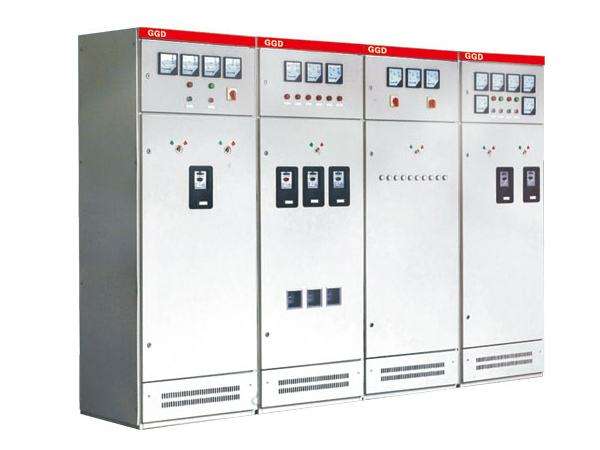

GGD系列开关柜

结构特点:GGD低压配电柜的柜体为通用柜体，框架部分由8MW冷弯型钢焊接组装而成，有20个模具安装孔，通用系数高。并充分考虑散热问题。柜体的上下两端设有不同数量的散热槽。当机柜内的电气元件发热时，热量上升并通过上槽排出，同时冷气通过下槽不断补充到机柜内，使密封的机柜本体自下而上形成自然通风通道，达到散热的目的。

2，GCK系列开关柜

用途:主要适用于交流50(60)赫兹，额定工作电压≤660伏，额定电流4000安及以下的控制配电系统，作为配电、电机控制、照明等配电设备。

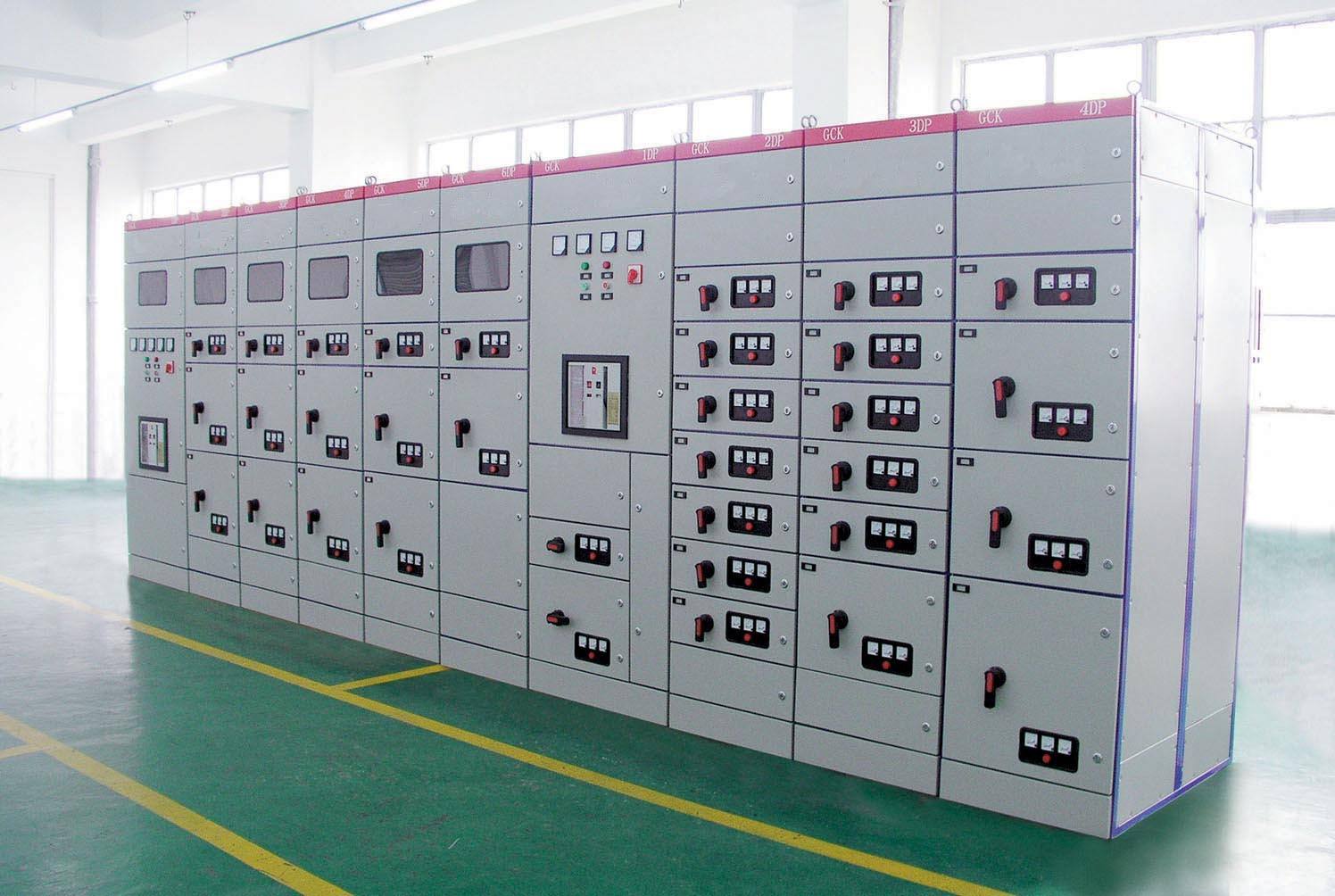

GCK系列开关柜

结构特点:整个机柜采用组装式组合结构，安装模块化孔，零部件通用性强，适用性好，标准化程度高。柜体上部为母线室，前部为电器室，后部为电缆进出室。房间之间设置钢板或隔热板，以确保安全。

3，GCS系列开关柜

用途:主要用于发电和供电系统，三相交流频率50Hz，额定工作电压400伏(690伏)，额定电流4000安以下，用于电力、配电和电机的集中控制和电容补偿。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用于大型发电厂、石化系统等自动化程度高、对计算机接口要求高的场所。

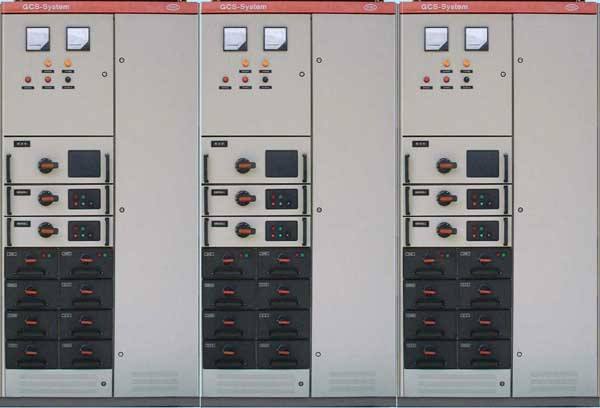

GCS系列开关柜

结构特点:每个开关柜的功能间相互隔离，隔离间分为功能单元间、总线间和电缆间；水平母线水平布置在机柜后面，以增强母线的抗电功率能力，这是使主电路具有高短路强度的基本措施。电缆室的设计使得电缆从顶部和底部进出非常方便。抽屉只改变高度尺寸，宽度和深度尺寸不变。具有相同功能单元的抽屉具有良好的互换性。抽屉面板上有明显的开启、关闭、测试和退出标记。

4，MNS系列开关柜

用途:适用于三相交流频率为50Hz(60Hz)，额定工作电压小于等于1000伏，额定电流为6300安及以下的配电系统。

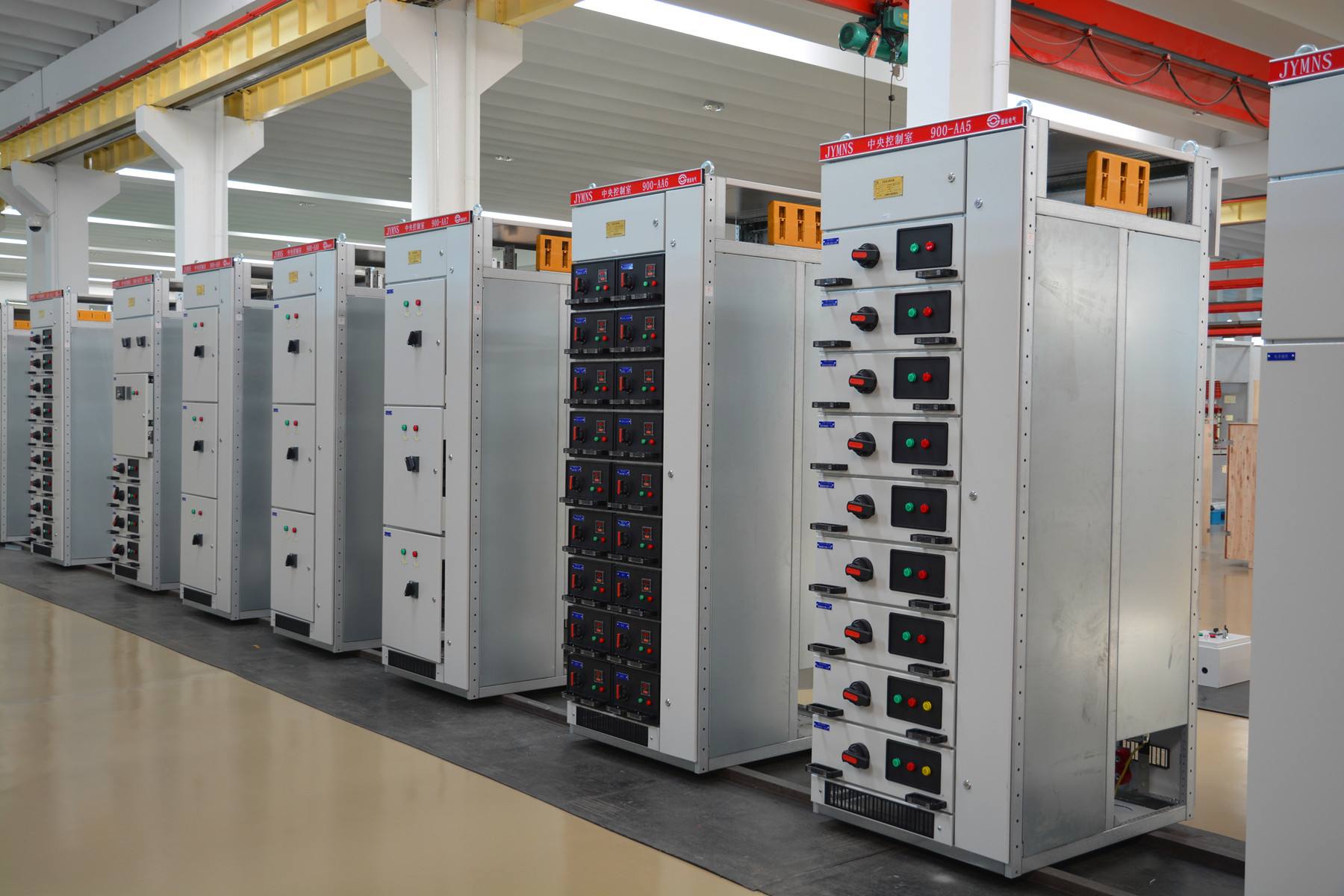

MNS系列开关柜

结构特点:组合式结构，开关柜内部尺寸、部件尺寸和隔间尺寸按照模块化设计，通用性和标准化程度高。每个柜体分为三个腔室，即水平母线腔室、抽屉腔室和电缆腔室，腔室之间相互隔离，有效防止了因母线与其它线路之间的故障或短路而引起的开关元件电弧放电事故；该结构设计可满足各种进出口方案，如上进出口、上进出口、下进出口、下进出口等。柜体可根据不同工作环境的要求选择相应的防护等级。

第二，上述低压开关柜差

1.GGD是固定柜，GCK，GCS，MNS是抽屉柜；

2.GCK柜和GCS柜、MNS柜抽屉推动机构不同；

3.GCS机柜只能在一侧操作，而MNS机柜可以在两侧操作。

三、低电压开关柜各型号优缺点

抽屉式橱柜价格较低，易于维护，并且有许多回路，但成本昂贵。然而，固定类型的环路相对较少，占用的土地也更多。如果客户提供的位置太小而无法固定，则应将其更改为提取类型。

1、GGD:

优点:操作简单，安装维护方便。

缺点:电路少，单元不能任意组合，占用面积大，不能与计算机通信。

2.GCK开关柜与GGD固定机柜相比

优点:电气方案灵活，系列化，通用性强，各种方案单元任意组合；柜体可容纳更多的回路，节省占地空间，防护等级高，安全可靠，维护方便。

缺点:卧式母线位于机柜顶部，立式母线没有阻燃塑料功能板，安全性差。

3、GCS

优点:具有较高的技术性能指标，可与现有进口产品竞争。根据安全、经济、合理、可靠的原则，新型低压抽出式开关柜，还具有分断、高合闸能力、动态热稳定性好、电气方案灵活、组合方便、串联实用性强、保护等级高等特点。

缺点:受绝缘插头连接器的电气性能和工艺质量的影响，可靠性和安全性差于8+；电气指数略低于8+。

4、MNS

优点:紧凑的设计，标准的模块设计，高技术性能和紧凑的网站。

缺点:原装橱柜成本高，国产橱柜质量打折扣。

更多选型规格报价定制等问题可及时联系厂家，以上就是低电压开关柜型号有什么区别？全部内容。
