我们常见的低电压配电柜和高电压配电柜实际上并不仅仅指配电柜本身。它实际上是我们通常所说的一整套设备。事实上，这个术语是不准确的，其学名应该是“成套配电设备”。那么什么是一套完整的配电设备，它的特点是什么？

什么“成套配电设备”？

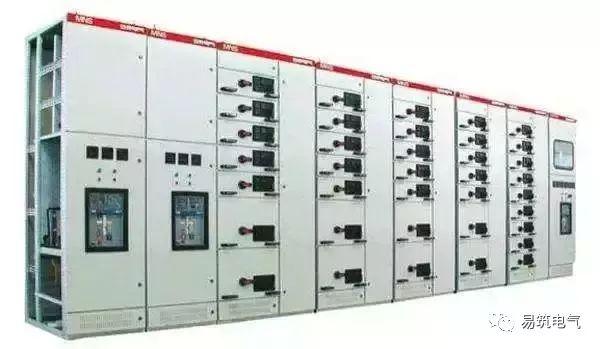

开关柜(也称为成套开关或成套配电设备)，主要是断路器电气设备；成套配电设备是制造商成套提供的设备。根据主接线要求，制造商组装高低压电气设备(包括控制电气设备、保护电气设备、测量电气设备，如断路器、隔离开关、变压器等)。)以及汇流条、载流导体、绝缘体等。在封闭或半封闭的金属柜中形成单元电路子柜。单元电路子柜成为一套完整的配电设备。在安装过程中，根据主接线方式将所有单元分组到机柜中(也称为间隔)，形成整个配电装置。

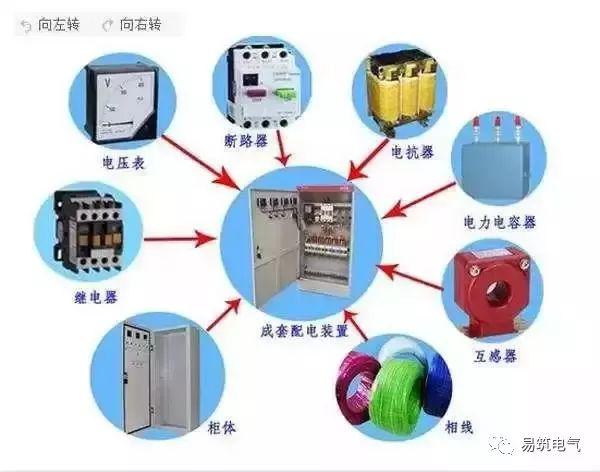

成套电气设备中，设备由母线、隔离开关(高压)、闸刀开关(低压)、断路器(空气开关)、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器(热继电器)、避雷器等组成。被称为主要设备。它们根据原理关系形成的电路称为主电路或主原理图。

为了确保一次系统的安全、可靠和稳定运行，可以随时监控一次系统的运行状态，同时可以随时控制一次系统所需的许多其他电气部件和设备。

例如，测量仪器(电流表、电压表、功率因数表、功率表、频率表等)。)，控制信号元件(信号灯、按钮、凸轮开关等。)，继电保护装置等。它们根据原理关系形成的回路称为二次回路或二次方案图。

成套设备主要分为:0.4千伏、0.69千伏、1.2千伏低压开关柜；3.6千伏、7.2千伏、12千伏、24千伏中压开关柜(当前发展趋势)、40.5千伏高压开关柜、电源箱(柜)、照明箱、控制箱(柜、台)、保护屏、DC屏等。

高压开关设备:主要用于发电、输电、配电和电力转换的高压开关，以及控制、测量、保护装置、电气连接(母线)、外壳、支架等。

开关柜保护要求中的“五项注意事项”:防止断路器误分合闸，防止带电分合闸隔离开关，防止带电分合闸接地开关，防止带接地的断路器误分合闸，防止断路器误进入带电间隔。

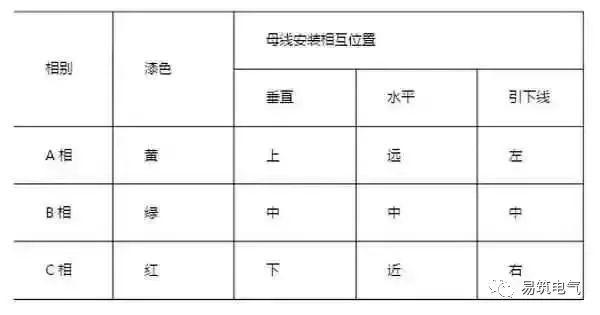

母线位置相序的对应关系:

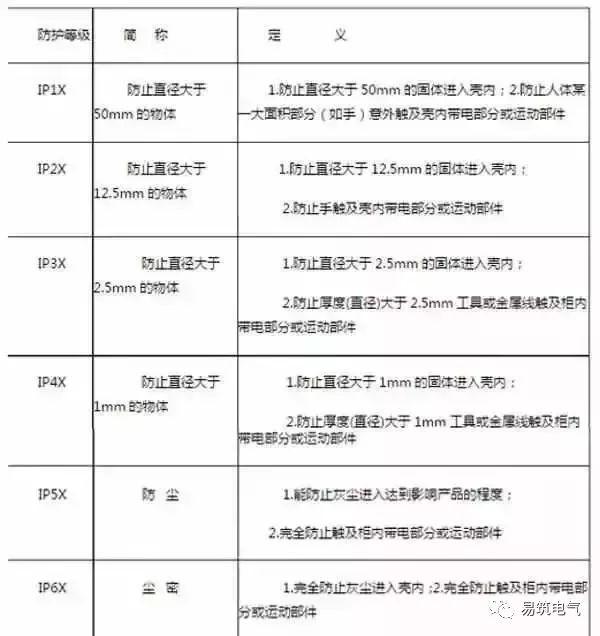

防护等级:外壳、隔板和其他部件的防护等级，以防止人体靠近带电部件和接触移动部件，并防止外部物体侵入内部设备。

成套配电设备的特点

1.整套设备由金属外壳(机柜)保护。电气设备和载流导体不易积灰，易于维护，尤其是在室外污染区域。

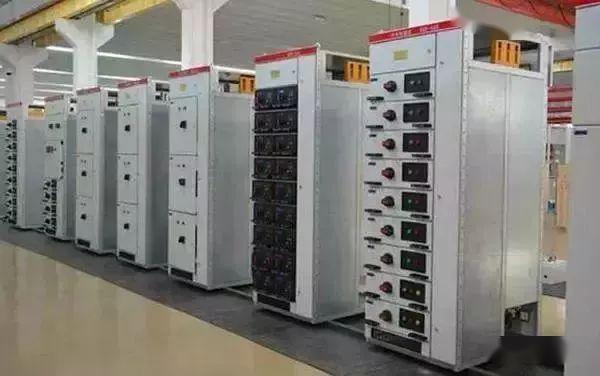

2.成套设备易于实现系列化和标准化，具有装配质量好、速度快、运行可靠性高的特点。由于造型设计和生产，其结构紧凑，布局合理，体积和占地面积减小，成本降低。

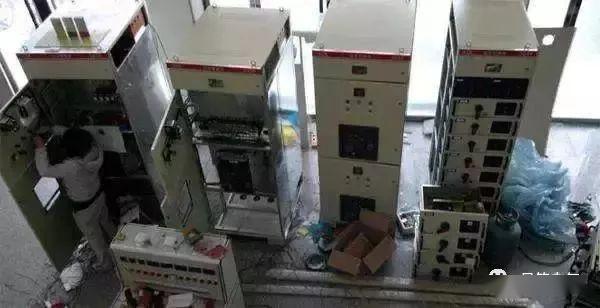

3.电器安装、线路铺设和成套设备的配电室建设是分开进行的，从而缩短了基本建设的时间。

产品型号主要分为以下三类:

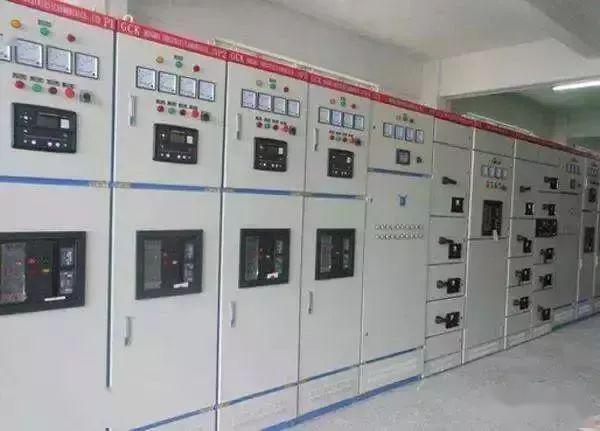

1.低压类别:PGL(不推荐)，GGD(安全、可靠、经济，因此被广泛使用)，BFC(不推荐)，GCL(不推荐)，GBD，GCS(森远设计)，MNS(ABB技术)；

2.中高压类别:GG-1A(F)(不推荐)、XGN12(不推荐)、KYN12(不推荐)、JYN2、12(不推荐)、HXGN-12(F)、XGN112(SF6)、KYN112、KYN212(目前市场上的主流产品)、KYN□-24(成为发展趋势)、JYN40.5(不推荐)、XGN□(JGN□)-40.5(不推荐)

3.箱式变压器类型:YBM□-12(24，40.5)/0.4，ZGS9(11)-12(40.5)/0.4，10KV中压开关站，35KV高压开关站。

成套配送设备的价格构成

1.主要和次要部件的价格；

2.辅助材料的价格，包括二次线、端子、线头、线夹、线轴、数字管、代码、扎带、标准件等。

3.公交车价格和公交车使用应根据一次性计划进行预算。

4.外壳价格，例如:GGD:1800.00元/套；KYN 212: 6500.00元/套；HXGN-12: 2500.00元/套；KYN 640.5: 16500.00元/套；GCK，GCS，MNS应由专业外壳制造商根据一次性计划报价；盒子变电站，非标准盒子(柜)按盒子尺寸计算。

5、包装和运输费用；

6.企业的综合费用，包括管理费、劳动工资、税金和利润等。；

7.其他费用，如中标后向招标公司支付一定的费用。

报价流程及注意事项

1.全面消化图纸:

根据用户提供的图纸，先进行图纸目录。

检查，然后分配和分类。根据图纸设计说明和技术要求(对于招标文件，也有必要结合招标文件的技术要求)理解项目的设计意图，考虑计算可变方案所需的价格，并注意平面图(平面图反映有无母线桥和柜间母线桥的长度)。

2.注意事项:

(1)对于高压柜，为了满足五项预防措施的要求，进线柜应配备现场显示(强制性:

DXN-10，24/35Q)和电磁锁。出线柜应配有现场显示(提示类型:DXN-10/35T)和接地开关联锁装置。

(2)两条电源进线连接时应考虑备用自动切换装置，两条电源进线与母联之间应考虑机电联锁装置(三合一)。

(3)六氟化硫环网柜和KYN212中间柜一般需要配备温湿度控制器和加热器。

(4)如果相间距离和相间接地距离不能满足带电要求，应采用母线硫化处理或异形母线或母线套管热缩套管，接头也应覆盖绝缘套。

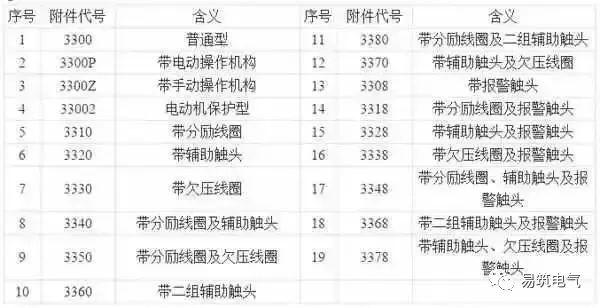

(5)了解低压塑壳断路器附件的重要性，如下表所示:

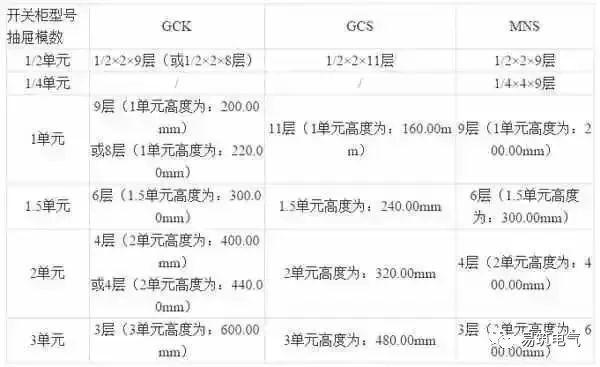

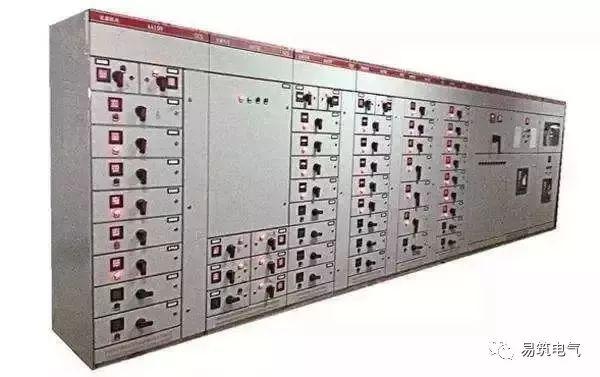

(6)了解低压抽出式结构开关柜(抽屉柜抽屉安装总有效高度≤1800.00毫米)，详见下表:

注:1。对于普通塑壳断路器，63A抽屉的模块为1/2或1/4，100A(125A)，160A，225A(250A)为1模块或1.5模块，400A为2模块或3模块，630A为2模块或3模块，当630A难以制作抽屉时，可改为固定插入式安装。

2.GCS，MNS分为经济型和标准型；GCK，GCS，MNS也可以做成固定隔断式。

3.抽屉柜单元抽屉的有效安装尺寸:

160毫米:160.00毫米-41.00毫米= 119.00毫米；

200毫米:200.00毫米-41.00毫米= 159.00毫米；

220毫米:220.00毫米-41.00毫米= 179.00毫米；

240毫米:240.00毫米-41.00毫米= 199.00毫米

320毫米:320.00毫米-41.00毫米= 279.00毫米

400毫米:400.00毫米-41.00毫米= 359.00毫米

600毫米:600.00毫米-41.00毫米= 559.00毫米

4.GGD外壳中电气部件的有效安装尺寸:

600毫米机柜宽度:600.00毫米-5× 25× 30× 2 = 480.00毫米

800毫米机柜宽度:800.00毫米-5× 25× 30× 2 = 680.00毫米

1000毫米机柜宽度:1000.00毫米-5× 25× 30× 2 = 880.00毫米

1200毫米机柜宽度:1200.00毫米-5× 25× 30× 2 = 1080.00毫米

5、低压柜母线计算:

变压器上馈线和接线柜的三相主母线应拼接约16米(当柜宽为800毫米时)。进线柜配有计量时，由于计量变压器和仪表占用空间，刀闸和空气开关的安装位置会下移。因此，母线长度也应加长0.6m每米。当母线长度超过6m时，母线之间应考虑搭接；当客车为双层或三层时，也应考虑垫块。当进线和出线电缆较多时，应考虑水平出线。

熟悉并掌握常用技术数据

1、母线理论重量和载流量选择表

(1)接触表面镀锡或镀锡。

(2)环境温度:铜母线40℃，铝母线35℃，较高工作温度85℃。

(3)环境温度不等于40℃的修正系数见下表

系数如下表所示。

(4)环境温度不等于35℃的修正系数见下表

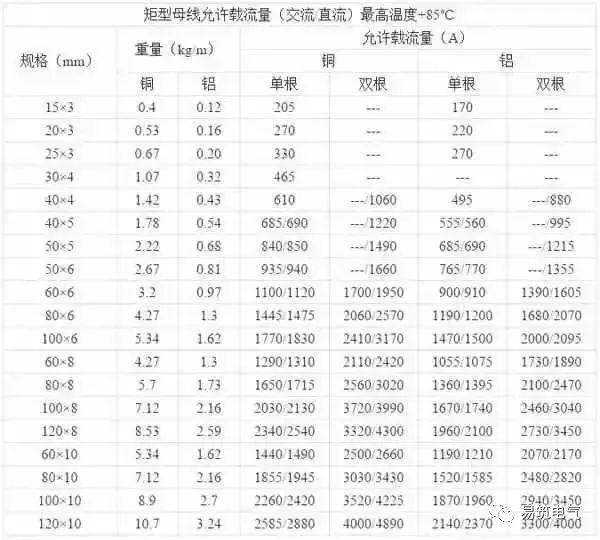

(5)理论重量和载流量选择表

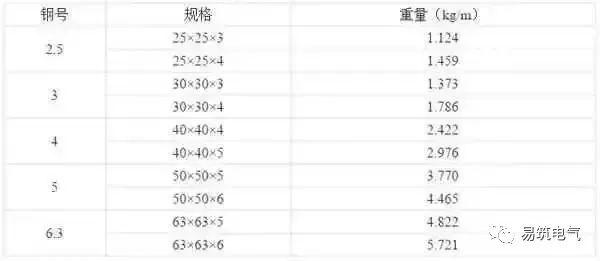

2.热轧等边角钢

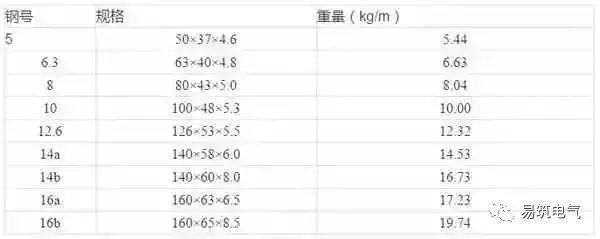

3.热轧普通槽钢

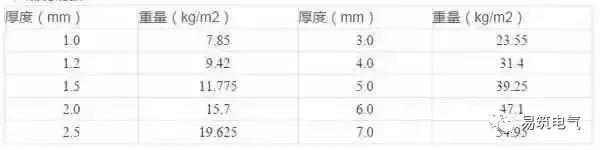

4.热轧钢板

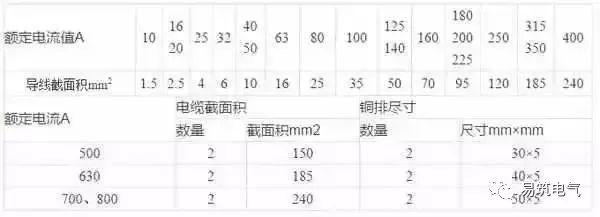

5、根据负荷选择绝缘母线段

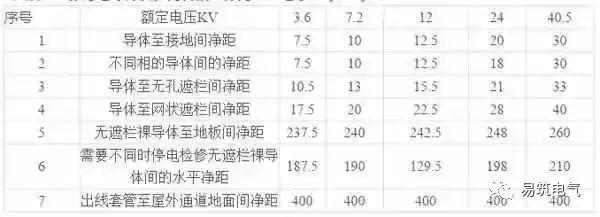

6.使用空气作为绝缘介质柜中各相导体与地面之间的净距(厘米)。

注:每高出海平面1000米，项目1和2应修正10%。3 ~ 6项分别增加1项或2项的修正值。

7.高原开关初级元件的充电距离

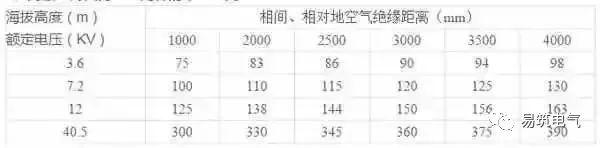

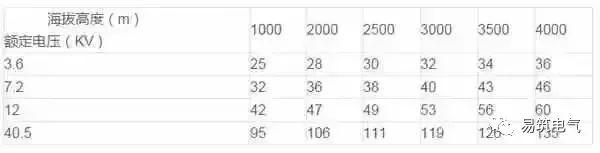

8.工频耐受电压水平

注:上表中的每个值都是1000米高空(即工厂)的工频耐压试验值。
