如果你是用开关柜进行设计，目前较紧迫的任务应该是查看更多的组件样本，了解外部尺寸、技术性能、安装方法等。了解国家和行业标准，了解不同电压等级下的充电距离、绝缘方式、保护等级和联锁要求。必须审视这些标准。

对于GB3906和GB7251，请参考“完整电气开关设备的设计”(上部和下部)。二级原理图可参考公司生产的产品图纸和断路器制造商的原理图。你可以阅读“如何理解二次电气原理图”(书籍和图纸可以从你的资料室借来)。电气图纸由设计单位设计。你所做的任何设计或修改都必须由设计单位签字盖章，因为你没有资格。您的职责是将设计要求转变为满足尺寸、功能、温升和技术性能要求的产品。

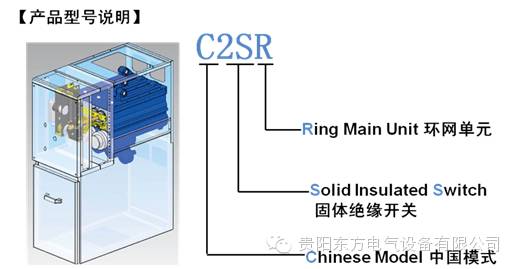

成套开关设备35kV和10KV高压开关柜实用技术设计的几点体会？论述了35KV和10KV高压开关柜制造设计中的保护等级、绝缘距离、爬电距离、五防联锁功能、温升和接地问题。

目前，电力设备的快速增长促进了高压开关市场的快速扩张，特别是35KV和l0kV中压开关柜在电力系统中的应用极为广泛。因此，本文作者着重就中压开关柜的设计写一些自己的体会，写下自己的拙见，仅供同行参考，并请指正。

几点体会

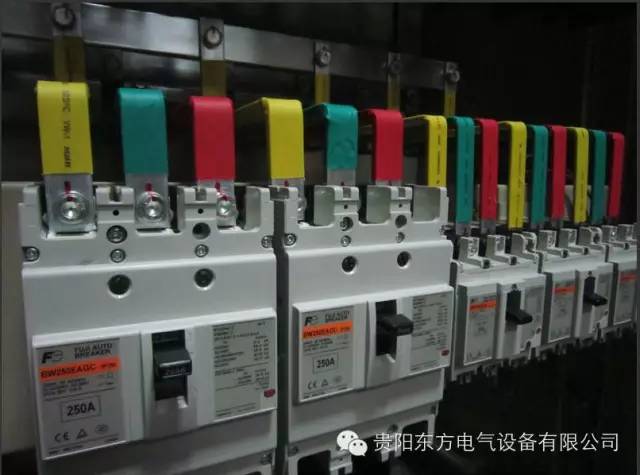

(1)关于机柜结构要求。所有外壳开关柜必须是具有一定机械强度的金属外壳。柜体内的断路器室、母线室和电缆室上方设有泄压通道。二次线铺设美观，便于检查。开关柜范围内所有主要电气部件的安装梁必须是金属的，并可靠接地。

(2)防护等级要求。10KV、35KV高压开关柜属于高压带电设备。为了防止人体靠近高压带电部件和接触高压开关柜的运动部件，在设计开关柜时，必须考虑柜体防护等级的要求。对于10KV固定类型开关柜如GG-1A-10和XGN10，我们必须满足保护等级IP3X和移除类型的要求

JYN和KYN系列，如JYN10、KYN 10、KYN 110、KYN 28-10等。必须满足防护等级IP4X的要求。对于35KV固定类型开关柜如XGN17-40.5等。必须满足防护等级IP3X的要求。GBC-40.5、JYN-40.5等可移动机柜必须满足防护等级IP3X的要求。可拆卸KYN系列开关柜如KYN10-40.5、KYN640.5必须满足防护等级IP4X的要求。

当然开关柜在设计时，我们可以追求更高的保护级别，但问题是随着保护级别的提高，生产成本相应增加，散热条件变得更差。因此，我们不能盲目追求更高的保护级别，IP3X和IP4X一般比较合适。

(3)绝缘距离。由于采用10kV和35kV 开关柜来分配三相交流电，因此必须保证相间和相对地之间有一定的绝缘距离，否则会造成短路，危害整个电力系统。因此，在设计开关柜时，必须满足绝缘距离的要求:如果仅使用空气作为绝缘介质，且高度为1000米，当10kV的高度超过1000米，相间125毫米或以上，相间300毫米或以上时，绝缘距离应按GB3906进行修正。但是，有时由于配电室的限制，我们生产的外部尺寸开关柜不能满足绝缘距离的要求，所以可以采用以下方法解决绝缘问题:

首先，在金属封闭高电压开关柜时，用非金属绝缘隔板加强相间或相对绝缘，以满足减小绝缘距离的要求。但必须注意的是，带电裸导体与绝缘板之间的距离在10kv时应不小于30m，在40.5kv时不小于60mm。这种方法的缺点是绝缘隔板受使用环境的影响很大，存在绝缘老化的问题。

第二，热收缩套用于热收缩整个高压带电导体。在实践中，10KV应保证绝缘距离不小于100毫米，35kV应保证绝缘距离不小于200毫米。缺点是热缩套管也存在绝缘老化问题。绝缘强度会随着时间而降低。

总之，在设计允许的情况下，应尽可能使用空气绝缘，以满足绝缘要求。

(4)漏电距离。电力系统是供电部门的核心系统，不能马虎。用户通常追求高可靠性。在爬电距离方面，我们对制造商提出了非常严格的要求。在实践中，我们必须满足以下条件:在高电压开关柜时，每个组件的外绝缘及其支持绝缘(纯瓷和有机绝缘)的爬电比，纯瓷绝缘为18毫米/千伏，有机绝缘为20毫米/千伏，属于二级污染。为了满足上述要求，我们采取的措施是要求配套制造商增加绝缘子用伞的数量。此外，在开关柜的使用环境相对潮湿的地方，为了防止冷凝，在开关柜的电缆室和断路器室增加带温度控制装置的加热器。

⑤五防联锁功能。五防联锁对开关柜的可靠安全运行非常重要。国家标准对开关柜的五防联锁有明确要求。因此，在设计和制造开关柜时必须遵循以下原则:高压开关柜有五种防误操作措施，如防止误拉断路器、防止隔离开关带负荷合闸、防止带地(或接地线)断路器送电、防止带地(或接地线)断路器带电合闸、防止断路器误入带点区间。目前，为实现五防功能，GG-1A、XGN2、JYN、KYN等不同厂家对型号和开关柜机柜的机械联锁有不同的特点和完整的功能。其目的是防止现场工人的误操作。

⑥温度上升。在电力系统开关柜的情况下，所有电气部件在正常运行期间都会产生不同程度的热量。因此，GB3906明确要求每个组件的温升为开关柜，即柜内每个组件的温升不得超过该组件相应标准的规定，易接近的外壳和盖板的温升不得超过20K。主电路的温升应符合GB763《交流高压电气设备长期运行时的加热》的要求。的规定。为了达到温升极限，必须做到以下几点:加强制造工艺开关柜(如母线搭接面镀银和烫锡)；在设计中，避免涡流现象或采用非反磁性材料。大电流增加的空气冷却装置。

⑦高压接地开关柜: 开关柜所有电气元件均为带电体。为了确保维护期间的人身安全，所有电气部件必须安全可靠地接地。当设计和制造开关柜时，必须做到以下几点:沿all 开关柜的宽度方向设置一条专用贯通接地母线，接地母线与接地网连接；开关柜中所有电气元件的接地必须连接到专用接地母线。

结论

随着中国电力工业的发展，开关柜的设计将永无止境。我们需要不断学习国家标准，学习国外大公司的先进经验，为中国电力工业的发展做出贡献。
