首先，简要介绍

开关柜具有架空接入线路、电缆接入线路、总线连接等功能。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿、住宅小区、高层建筑等不同场所。

第二，作文

开关柜应符合“交流金属封闭开关设备标准”的相关要求。它由柜体和断路器组成。柜体由外壳、电气部件(包括绝缘)、各种机构、二次端子和连接线组成。

1.材料

冷轧钢板或角钢(用于焊接机柜)

镀铝锌钢板或镀锌钢板(用于组装机柜)

不锈钢板(不导磁)

铝板((非导磁率)2。柜体功能单元:

主母线室(一般主母线布置按“产品”字形或“1”字形两种结构布置

断路器室

有线电视室

继电器和仪器室

柜顶小型公共汽车房

3、电气元件

机柜中常见的主要电气部件(主电路设备)包括以下设备:

简而言之，

短时电压互感器

接地转换开关

避雷器

隔离开关

主切口

高压接触器

高压保险丝

变压器

高压实时显示

绝缘构件

高压电抗器

负荷开关

高压单相并联电容器

机柜中常用的主要二次元件(也称为二次设备或辅助设备，指用于监控、控制、测量、调节和保护一次设备的低压设备)如下:

继电器、电能表、电流表、电压表、功率表(如图)、功率因数表、频率表、熔断器、空气开关、转换开关、信号灯、电阻、按钮、微机综合保护装置等。

三、五项预防措施

1、高压开关柜真空断路器车内合闸后处于试验位置，该车断路器不能进入工作位置。(防止带负荷关闭)

2、高压开关柜接地刀处于闭合位置，小车断路器不能进入闭合工作位置。(用接地线防止闭合)

3.当高电压开关柜的真空断路器闭合时，外壳的前门和后门被接地刀和柜门上的机械锁定。(防止误入带电区间)。

4、工作时高压开关柜真空断路器内合闸，接地刀闸不能合闸。(防止带电接地线)

5.高压开关柜的真空断路器在闭合时不能退出台车式断路器的工作位置。(防止加载拉刀制动)

第四，产品分类

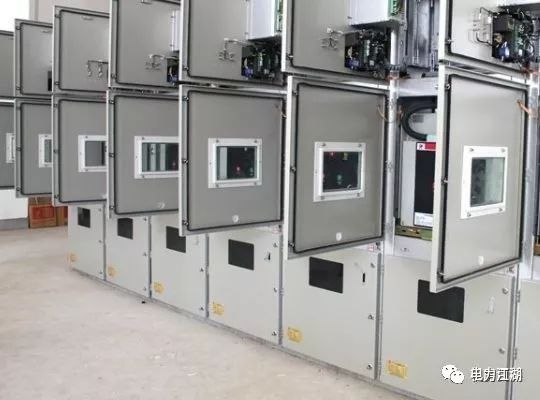

1.KYN640.5铠装可拆卸交流金属封闭开关设备

(1)产品使用

本产品适用于三相交流50Hz、40.5kV单母线分段供电系统，用于发电厂、变电站、工矿企业和高层建筑的电能接收和分配。它还控制、保护和监控电路，满足IEC60298、DL404等标准的要求，并具有完善的“五防”功能。

(2)使用条件

1.环境空气温度上限+40℃-10℃下限

2.海拔:不超过1000米

3.湿度

相对湿度:日平均不超过95%，月平均不超过90%

饱和蒸汽压:日平均值不超过2.2×10 Mpa，月平均值不超过1.8×10 Mpa；

4、地震烈度不超过8度；

5、周围空气不应有腐蚀性、易燃气体、水蒸气等明显污染；

6、无频繁剧烈振动。

当开关柜使用条件超过上述规定时，应由用户与制造商协商确定。

(3)产品特性

1.采用热收缩绝缘材料和环氧涂层绝缘工艺，优化电极形状，紧凑柜体结构，减少占地面积；

2.开关柜柜体采用优质冷轧钢，经过数控钣金加工成型，由高强度螺栓螺母和铆接螺母连接而成。组件的表面是喷射模塑或电镀的。

3.国产ZN85-40.5真空断路器和法国SF1、SF2、FP系统六氟化硫断路器可满足不同用户的需求。

4.开关柜所有功能室都用金属板密封，并设有独立的泄压通道；

5、断路器、接地开关等操作可在开关柜闭合的情况下进行，可实现关门操作；

6.开关柜具有很强的结构适应性，主接线方案可达198种以上，并能满足不同用户的需求；

7、手车、断路器、接地开关和后柜门均装有机械联锁装置，防止误操作，五防功能齐全，安全可靠。

(4)主要技术参数

额定电压40.5千伏

额定频率50Hz

主母线额定电流1250A、1600A、2000A

分支总线630A、1250A、1600A的额定电流

额定绝缘水平(1分钟工频耐受电压:相间，相对95KV，一次隔离断口115KV。雷电冲击耐受电压:相间，相对185千伏，初级隔离断口215千伏。辅助控制回路1分钟工频耐受电压:2KV)

外部尺寸(宽度*深度*高度)1400*2800(3000)*2800

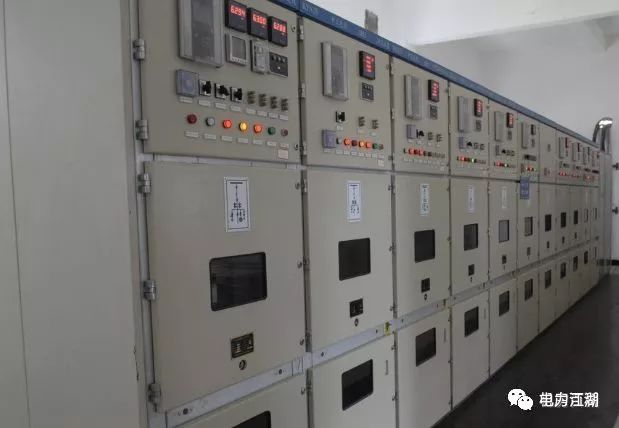

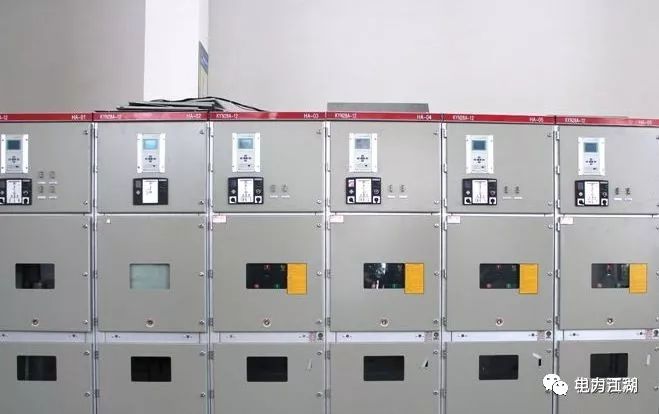

2.铠装可拆卸交流金属封闭开关设备

(1)产品使用

本开关柜适用于3.6~12kV三相交流50Hz单母线及单母线分段系统成套配电设备。主要用于发电厂、中小型发电机、工矿企业和电力系统二次变电所的大型高压电动机的受电、输电和启动的控制、保护和监控。该开关设备符合英国标准3906、德国标准404和国际标准298。

该开关柜可配置VD4、VB2、VS1、HVF(韩国现代)和EV12真空断路器，具有防止带负荷推拉式断路器手车、防止断路器误分合闸、防止接地开关在合闸位置闭合断路器、防止误进入带电隔离室、防止带电误合闸的功能。

(2)使用条件

1.环境温度-10℃至+40℃

2.海拔:不超过1000米

3.湿度

相对湿度:日平均不超过95%，月平均不超过90%

4、地震烈度不超过8度；

5、周围空气不应有腐蚀性、易燃气体、水蒸气等明显污染；

6、无严重污染和频繁剧烈振动。

7.当在超过GB3906和本标准的正常环境条件下使用时，用户和制造商应协商。

(3)产品特性

1.坚固可靠的五防联锁装置还可以在封闭面板上操作断路器，通过观察窗可以看到断路器的状态。

2.全功能手车，100%手车互换性，操作轻便，运行平稳；

3.维护简单，客车和电缆安装容易，转运车可升降，手推车推、拉、运方便。

4.采用全组装开关柜镀铝钢板，耐腐蚀、抗氧化，采用多重包边工艺，确保高强度和刚性。

(4)主要技术参数

额定电压10KV

较大电压12KV

额定绝缘水平(1分钟工频耐受电压:接地和相间42KV，主断口间48KV。雷电冲击耐受电压:对地和相间75KV，主断口间85KV。)

4S热稳定电流31.5千安

主母线额定电流630A、1250A、1600A、2000A、2500A、3150A

保护级外壳为IP4X，手车门打开时为IP2X '

3、ZBW系列户外箱组合变电站，

(1)产品使用

ZBW系列组合(箱)式变电站是由高压开关设备、低压开关设备、配电变压器、电能计量设备等组成的一套紧凑的配电设备。适用于城市高层建筑、城乡建筑、住宅小区、高新技术开发区、中小型工厂、矿山油田等临时用电场所。它用于在配电系统中接收和分配电能。在配电系统中，它可以用于环网配电系统，也可以用于双电源或辐射终端配电系统。这是一套用于城市建设和改造的新型成套设备。

该系列组合类型变电站符合SD320-92“箱式类型变电站技术条件”和ZBK40089“组合类型改变为站”标准。

(2)使用条件

1.湿度:相对湿度:日平均值不大于95%，月平均值不大于90%

2.地震:地震的水平加速度不超过0.3g

3、周围空气不应有腐蚀性、易燃气体、水蒸气等明显污染；

4.没有频繁的剧烈振动。

5、安装场地的倾斜度不大于3度

6.如果超出本文件的规定，用户和制造商应通过协商解决。

(3)产品特性

1.采用上下自然空气对流、横向自然空气对流和底部专用风机强制风冷三种冷却措施，温升幅度大。

2、重量轻、体积小、刚性高；

3.模块化:高低压电器室、变压器室、计量箱、电容器柜均为模块化，可根据用户需求进行组合。

4、外形美观，噪音低，与周围环境和谐，增加外观；

5、功能强大，设施齐全，高压能满足环网供电，低压房可有8个电源插座和4个照明插座

6.高低压操作走廊宽1米，四面都有朝外的门，操作和维护非常方便。

7、适应性强，能满足不同设计方案和不同客户的要求。可配任何10kV高压环网开关柜；低压室具有低压成套开关设备的整体功能，可以供不同类型低压开关设备的用户使用。变压器用户配有储油柜或全密封或干式变压器，变压器容量为50 ~ 1250千伏安。

(4)主要技术参数

额定电压高压电器:6台；10KV变压器:6(10)04KV低压电器:0.4KV

额定容量变压器:50KVA~1250*2KVA

额定电流高压电器:200安~ 630安低压电器:100安~ 3000安

额定分断电流高压电器:负载开关400A-630A，组合电器依靠保险丝。低压设备15A-63A

额定短期耐受电流(KAX S) 20*2 12.5*4变压器:200-400KVA > 400KVA低压电器15*1 30*1

额定峰值耐受电流(KA)31.5；50变压器200-400千伏安> 400千伏安低压电器30 63

额定闭合电流(KA)31.5；50

工频耐受电压(1分钟)千安高压电器相间和接地:42隔离断口:48

当变压器油浸35干式28低压电器≤300伏，300伏时2 > 2.5

噪声级分贝变压器:油浸式< 55干< 65

4.箱式固定交流金属封闭开关设备

(1)目的

箱式开关柜适用于3.5-12KV交流三相50HZ单母线系统接收和分配电能。这开关柜是一个室内设备，不靠墙安装。特别适合频繁操作。

(2)产品特性

1.符合国家标准“3~35KV交流金属封闭开关设备”和DL404“室内交流高压开关柜订货技术条件”的要求。它还符合国际标准IEC 298“1kV及以下交流金属封闭开关设备和控制设备”的要求，并具有两个部门提出的“五防”强制闭锁功能。

2.该产品吸收了国外先进技术，是针对目前国内同类操作中事故率高、体积大等问题自行设计开发的。它具有体积小，只有普通开关柜体积的60%，可靠性高，断路器性能好，可靠简单的“五防”闭锁机构等优点。

5.固定式高压开关设备

(1)使用特点:

防误操作类型开关柜适用于3.6和10KV交流系统的电能接收和分配，具有防误操作的五大功能:防止断路器的误位置、误分和误合；防止负荷分离开关打开和关闭；防止误入带电区间；防止活吊是一条线；防止地线闭合。

额定电流:低于3000安

电流类型:三相50Hz交流电

主总线类型:单总线、单总线加侧总线

(2)使用环境

1、安装高度不超过海拔1000米

2、周围介质温度不高于+40度，不低于-20度

3.室内相对湿度不得超过85%

4、没有导电灰尘和能破坏金属和绝缘气体的地方

5.没有危险爆炸的地方

6、无剧烈振动和紊流，且垂直坡度不大于5度

6.室内交流高压六氟化硫环网开关设备

(1)产品使用

环网柜适用于室内三相交流50Hz、额定电压12kV的配电设备。广泛用于工业和民用电缆环网和电源终端。

特别适用于小型二次配电站、开关站、工矿企业、城市住宅小区、机场、铁路、隧道、高层建筑等电力系统的电能接收和分配。

(2)产品特性

1:室内交流高压六氟化硫环网开关柜是新一代紧凑型、可扩展的金属封闭开关柜，采用六氟化硫负荷开关为主开关，整个柜体采用空气绝缘，适用于配电自动化。

2.环网柜具有结构简单、操作灵活、联锁可靠等特点。它可以为不同用户的各种应用和需求提供满意的技术解决方案。采用传感技术和较新的保护继电器，加上先进的技术性能和轻巧灵活的装配方案，完全可以满足市场不断变化的需求。

(3)主要技术参数

额定电压千伏负载开关柜 12组合电气柜12

额定频率赫兹负载开关柜 50组合电机50

额定电流a负载开关柜 630组合电气柜125

额定短路闭合电流KA负载开关柜50组合电气柜80

返回主电阻μω负载开关柜≤400组合电气柜≤400

额定绝缘水平千伏:1分钟工频耐受电压与42条断口相间48；

雷电冲击耐受电压相互交替，其中75条裂缝和85条裂缝彼此相对

辅助回路1分钟工频耐受电压KV负荷开关柜2组合电气柜2。
