第四章

第7节:成套开关设备和箱变电站

第1节:高压分类开关柜(更新)

第二部分:高电压开关柜型号(更新)

第3节:高电压开关柜的性能介绍(已更新)

第4节:KYN-10型金属铠装可拆卸手车柜(更新)

第5节:JYN10手车柜

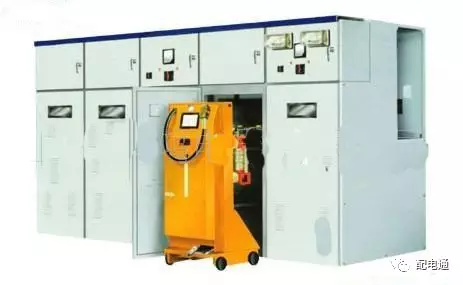

JYN10手车类型开关柜

JYN10手车类型开关柜，为金属封闭间隔式，移动手车室内开关设备。适用于交流50Hz、额定电压3-10kV、额定电流630~3150A的三相交流单母线、双母线和带旁路系统的单母线，用于电能的接收和分配。它能满足各种发电厂、变电站(研究所)和工矿企业的要求。

1组成结构

该开关柜由一个2.5毫米厚的钢板弯曲焊接而成，由柜体和手推车组成。柜体由钢板或绝缘板分为手车室、母线室、电缆室和继电器仪表室四部分。手推车底部装有四个可沿水平方向移动的滚轮，还装有接地触头、导向装置、踏板锁定机构、手推车杠杆推动机构的卡扣等。手推车拉出后，可以使用附加的方向盘灵活地转向和移动手推车。

2工作环境

A.环境温度上限+40°c

下限-5℃(允许在-30℃下储存和运输)；

b、海拔不超过1000米(海拔超过1000米的，按JB/Z1071《高海拔地区高压电器使用技术要求》办理)；

C.相对湿度不超过90%(+25°c)；

D.地震烈度不得超过8度；

E.无火灾、爆炸危险、严重污染、化学腐蚀和剧烈振动。

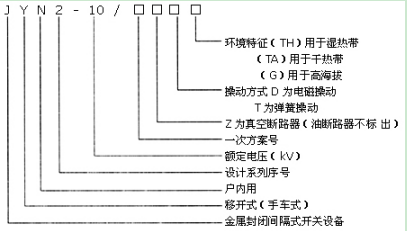

3型号及其含义

4个额定参数

四.额定参数

1.此开关柜的额定参数符合产品技术条件的规定。主要参数见下表。

序列号

名字

单位

ZN28-10 630A

ZN28-10 1250A

ZN28-10 3150A

SN10-10 C1

SN10-10ⅱC1

SN10-10ⅲC1

1

额定电压

千伏

3 6 10

2

较大工作电压

千伏

3.5 6.9 11.5

3

开关柜额定电流

A

630 800②

800②

1000①1600 2500

4

断路器的额定电流

A

630 1000

1000

1250 2000 3000

5

额定短路断路电流

KA(有效值)

16；16kV时为20

31.5

31.5

6

额定短路闭合电流

KA(峰值)

50

80③

80

7

额定峰值耐受电流

KA(峰值)

50

80

80

8

4S额定短期耐受电流

KA(有效值)

20

31.5

31.5

9

打开和关闭断电容器

kvar

1000

10

主母线额定峰值耐受电流

KA(峰值)

50

80

80

11

外形尺寸④

宽度×深度×高度(mm)

840×1500×2200

1000×1500×2200

1200×1500×2200

12

重量

公斤

750

800

1000A

1000

2500A

1200

JYN10型的优缺点

优点:JYN10手车类型开关柜比GFC-15(F)手车柜有很大改进。增强了安全性和可靠性，结构合理，外形美观，是目前广泛使用的装置。

缺点:1。高价

2.当手车被推入并插入柜体时，活动触头在进入细触头时以碰撞方式插入。振动冲击很大。可动触点的插入深度由操作者的感觉决定。插入深度不易控制。此外，当推车被推出和拉出时，剧烈的振动可能会对真空断路器等设备造成一些不利因素。
