成套配电设备也称为成套配电柜。根据装置的位置，可分为室外型和室内型。10KV及以下的配电装置大多采用室内型。根据断路器的安装方式，可分为固定式和手车式。根据机柜结构，可分为开放式和封闭式。可以看出，这是一套完整的配电设备，由一套完整的制造商提供。各种高压电器、测量仪器、保护电器、控制开关等可以安装在封闭或半封闭的机柜中。通常一个(或两个)开关柜形成一个单位循环，即一个区间。使用时，根据设计的主电路方案，可以选择适用于各种电路区间的开关柜即可构成整个高压配电装置。

整套高压开关柜具有结构紧凑、占地面积小、维修方便的优点，适合大规模生产。目前，35KV及以下的各种室内高压电器安装在高压开关柜上使用。柜内电器和设备的载流导体与金属外壳相互绝缘，绝缘主要由空气或干绝缘材料组成。

高压开关柜的主要技术要求如下:

1.机柜结构具有足够的机械强度，以避免因一次元件的二次操作而导致二次元件的误操作。

2.柜体结构有防止事故蔓延和扩大的措施，能安全检修二次设备，一次侧不停电。

3.装有机械或电气安全联锁装置，能保证按规定程序运行。例如，隔离开关(或小车的隔离触点)在断路器接通后不能操作，隔离开关只能在断路器断开后才能接通和断开。

4.柜内一次回路电气设备与母线及其他带电导体之间的距离应符合规定要求。

5.安装在机柜中的电器和设备符合以下要求:

1)安装条件满足电气或设备本身的技术要求。

2)在正常工作条件下，电器设备的游离气体、电弧和火花不会危及人身安全。

3)安装在机柜上或机柜内的各种电器和设备可以单独方便地拆卸和更换。

6.断路器和操动机构的安装方式可以保证断路器的分合闸速度和触头行程不会因联动环节过多而受到影响。

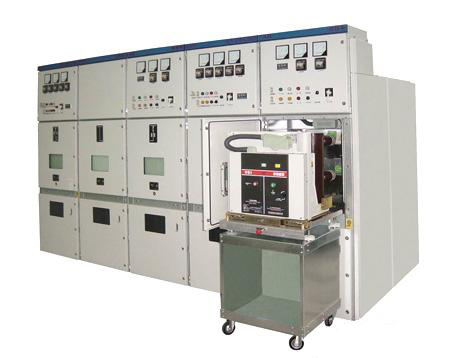

7.手车式高压开关柜还应符合下列要求:

1)手车式高压型号手车式高压开关柜手车可以互换。

2)小车应有三个位置:工作位置(一次回路和二次回路均连接)、测试位置(一次回路未连接，小车与柜体隔离触头之间存在安全角度力，二次回路可以连接，小车上的断路器可以进行操作测试)和维护位置(小车从柜体中退出，一次回路和二次回路断开)。

3)机柜内的一次隔离触点有可靠的安全措施，确保台车退出机柜时进入机柜的维护人员的安全。

4)小车体与柜体之间有可靠的接地装置。

8.必须有五种预防功能，主要目的是防止电气误操作。

9.开关柜在满足“五项预防措施”要求的同时，应遵循以下技术要求。

1)机械锁的有限使用；

2)有紧急解锁机制；

3)在“五项预防措施”中，除了防止断路器误开误合的提示性措施外，其他“四项预防措施”原则上采用强制闭锁；

4)“五防”闭锁不应影响开关和开关的速度特性；

5)如果采用电磁闭锁，闭锁电路的电源应与继电保护和控制信号电路分开；

6)锁紧装置应结构简单可靠，操作维护方便，并尽可能不增加正常操作和事故处理的复杂性。

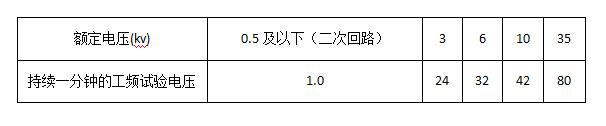

10.一次和二次电路及其电器的绝缘强度应能承受1分钟的工频耐压试验而不击穿或闪络。电源频率测试检查电压值见下表。

更多选型规格报价定制等问题可及时联系厂家，以上就是高压开关柜的主要技术要求全部内容。
