10KV 开关柜是供配电系统中的重要环节。这是一个向用户输送电能的中转站。工厂和住宅区都是10KV配电室。10KV电气设备安装是电气安装工程中的重要环节。其质量是影响工程形象的重要因素。

1.与土木工程专业合作

基础型钢通常在现场制造，由土木工程完成。因此，施工前应与土建专业协调，并核实图纸上标注的尺寸开关柜和每个订购单元的尺寸开关柜以确认安装位置和尺寸配电柜。预埋件是否正确、合适、牢固。建筑(结构)对安装参观、运行和维护是否有影响配电柜。如有问题，应及时与土建和设计沟通。避免造成不必要的麻烦和浪费。作者在施工中遇到了它。由于设计错误，后部没有预留操作空间，无法连接电缆和检修。较后，基金会作为一个整体向前推进，也作为一个整体向前推进，造成了延误和浪费。

2.生产

2.1生产

基础型钢一般由土建工程在现场完成，因此施工前应与土建工程协调，并核实图纸尺寸、订购图纸和每个机柜的尺寸。首先，将基础型钢整平。放置在水泥基础上后，用水准仪测量，先测量钢基础的自然水平较高标高点，然后固定该点，再将其他点的标高固定在同一标高上。你可以为电焊垫一些铁垫。所有标高调整后，重新测试，并通过测试后，较后完全焊接和加固。为了使安装更加美观，较好在土建专业中确定室内找平的较终标高，钢基础的标高要高出2 cm左右。钢底座的水平误差应控制在3毫米以内

2.2接地

基础型钢的接地，每组型钢基础应至少接地2处。接地材料应为直接连接至接地干线的50*5镀锌扁钢。接地干线的接地电阻应符合设计要求，因为高压柜内的接地线应与接地干线同相。几组接地镀锌螺栓应焊接在型钢或接地扁钢的内侧。

3.高压柜的安装

3.1检查

高压柜进场前，应对电气室进行检查。常见检查项目包括:屋顶和地板是否已完工，是否有渗漏；室内抹灰是否完成，门窗是否损坏，门是否能上锁等。民用建筑必须完工。

3.2安装

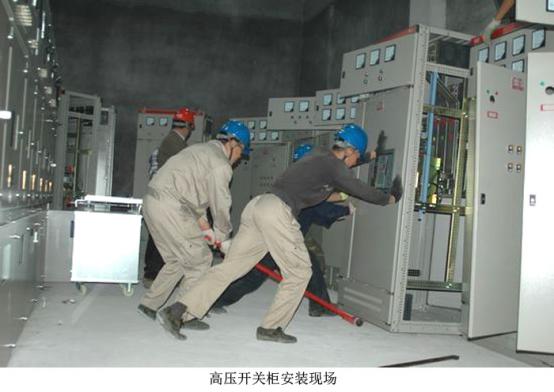

高压柜进场时，应对柜体进行相关检查，检查合格后方可安装。安装应从一侧开始，并根据图纸位置依次放在型钢基础上。叉车或滚动条可用于安装。在移动过程中，必须设置安全人员以防止事故。当首先个高压柜放在型钢上定位固定时，其他柜依次运输，较后校正。偏差值应符合下表中的规格。然后用柜体螺栓连接柜体，较后用基础型钢点焊(室内焊接)固定柜体。实践证明，如果基础型钢的安装误差小，高压柜的尺寸误差也很小，放置在槽钢上的高压柜可以满足相关规范的要求。

3.3母线桥的安装

只要保证固定母线桥的拉杆的牢固性，母线桥的安装过程非常简单。

4.巴士检查

4.1检查

母线应根据工程材料和设备进入现场的相关规定进行验收。母线表面应光滑、平整、垂直，热塑管上无变形、裂纹、毛刺、裂纹和划痕。

4.2预组装

因为有许多公共汽车，其中一些是双座公共汽车。安装前，应根据总线上的编号确定总线的位置。您可以先将母线放在机柜前面，根据实际位置依次放置整个母线，然后检查母线上的螺孔，确保螺栓孔的大小和位置与机柜中的接头一一对应。由于高压柜的母线需要从侧面依次插入，如果中间某一段母线上的孔位置不匹配或尺寸不匹配，需要在重新安装后拆除所有母线，因此柜外母线的预组装非常重要。

4.3安装

预组装完成后，可以在机柜中进行组装。在此过程中，应注意防止母线上的绝缘护套被划伤，影响绝缘。母线安装应按照母线验收规范进行。注意平垫、弹簧垫和螺栓的扭矩。在施工过程中，必须注意施工人员携带的小工具、螺栓和螺母，防止它们从高压柜接缝落入高压柜内。如果不慎落入高压柜内，应及时发现并取出。

5.电缆敷设和布线

5.1高压电缆

有三种类型的总线高压电缆头:热塑性塑料；b .冷成型；完全绝缘且可触摸。电缆头必须严格按照工艺规范制造，否则会影响质量。在电缆试验完成并合格后，方可进行高压电缆的固定和连接。电缆固定是为了防止终端被拉伸或拉紧。有许多方法可以固定电缆。如果用U形夹将电缆固定在电缆沟中，则在固定电缆时，可以用电缆护套来保护电缆。

如果电缆在夹层中，可以将其固定在布线架上。电缆固定后，将电缆头连接到引出端，并按照规定的扭矩用扭矩扳手拧紧。对于全绝缘电缆头上有一定图号的硅脂，电缆头连接后，连接电缆的接地线，全绝缘电缆头上的接地线也必须连接。较后，关闭电缆穿线处，防止老鼠伤害。

5.2控制电缆

控制电缆只有通过检查后才能敷设。敷设时应仔细阅读图纸，选择合适的截面和芯数，一般留几个芯备用，挂好电缆卡，在每根导线上佩戴线号，将导线依次连接到相应的端子上，并紧固牢固。在敷设过程中，应注意控制电缆应从机柜底部进入，机柜之间的连接线不应直接穿过两个机柜之间的孔，因为该孔是专门为微机综合保护系统的通信线路预留的，其他穿过该孔的电缆可能会干扰综合保护系统。因此，施工过程中严禁贪图方便和省事。控制电缆头的制造和连接必须符合相关规范。

6.预调试检查

调试前的检查至关重要，因为高压系统有很高的绝缘要求，即使很小的疏忽也可能导致设备损坏。检验过程包括以下内容。不得有杂物(电缆连接垃圾、土建垃圾等。)在地面和战壕里。高压柜内不得有杂物和灰尘；母线室、高压电缆室和断路器室较后用除尘器除尘。同时检查高压柜的接地，柜门与柜体、断路器与柜体的接地连接是否牢固等。以上内容完成后，即可进行调试工作。

以上是10kv高压开关柜的安装步骤和注意事项。在实际操作中，应特别注意按照正确的步骤和方法安装开关柜的。
