高压开关柜配置知识,纯干货!

高压开关柜配置知识,纯干货!详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

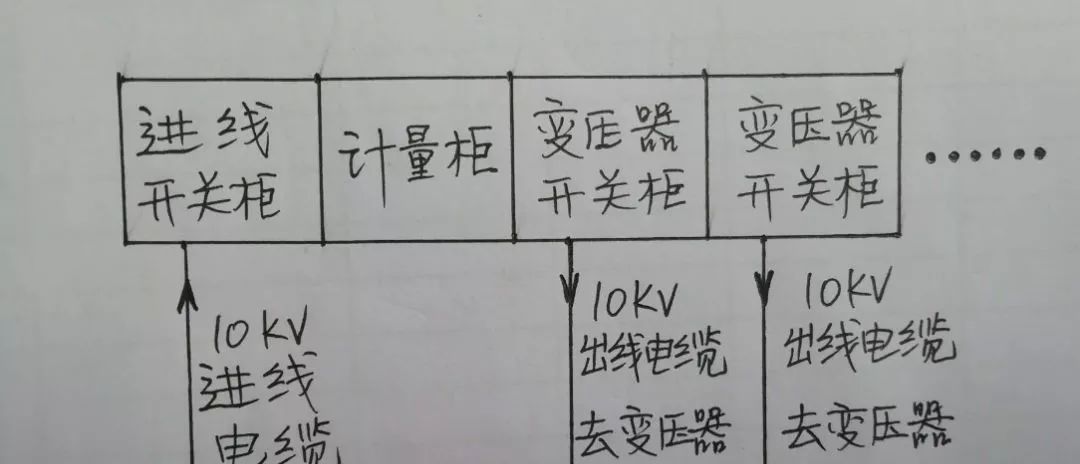

下图显示了一般高电压开关柜的配置。10kV进线电缆从室外10kV高压输电杆连接。树木鸟类教育电气设计视频课程

本文主要介绍高电压开关柜的两个方面:

1.机柜中相关电气元件的原理和功能。

2.高压下的日常操作开关柜。

高压开关柜配置知识,纯干货!

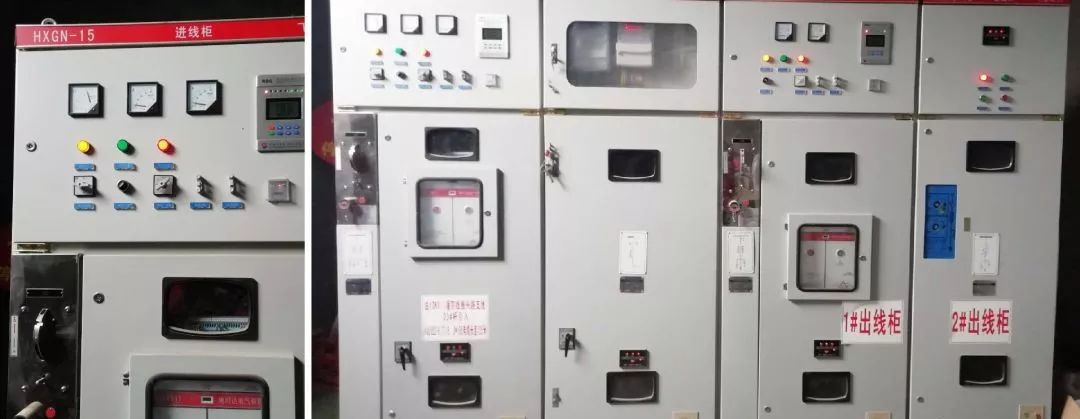

有许多类型的高压开关柜,这里介绍的型号是HXGN-15和XGN112。

高压开关柜配置知识,纯干货!

一、相关电气元件的原理和功能

(1)进线柜中的控制变压器

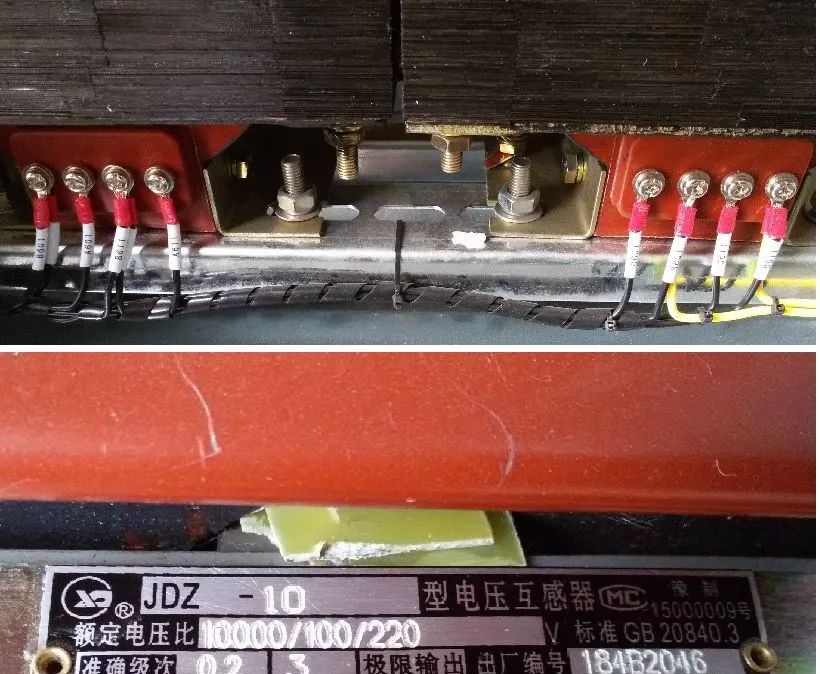

这里介绍的变压器位于高压进线开关柜内,如下图所示:

高压开关柜配置知识,纯干货!

(2)控制变压器铭牌

该变压器的电源由10KV进线电缆通过保险丝提供。只要10KV进线有电,并且进线开关柜接通或断开,变压器就有电。电路原理如下所示。

高压开关柜配置知识,纯干货!

变压器有两组输出电压:100伏和220伏

100伏电压用于检测引入的电缆电压,即电源电压,它是输入到高压柜微机保护装置的信号电压。

220伏电压用于控制高压真空断路器的闭合和断开,也用作一些保护元件(如变压器电接触温度计、气体继电器等)的电源。)。

二。电流互感器和计量柜中的变压器

电流互感器和柜内变压器用于测量电量。

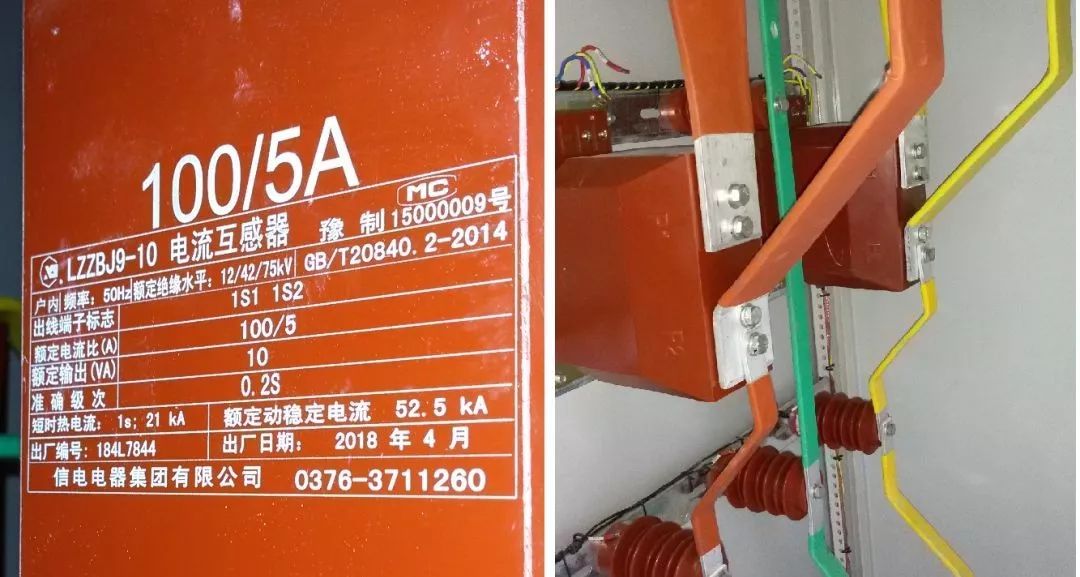

高压开关柜配置知识,纯干货!

从上图可以看出,柜内电流互感器的变比是100/5。

电压互感器一般为10KV至100V,即10,000/100。

因此,柜内电表的倍率为:20*100=2000

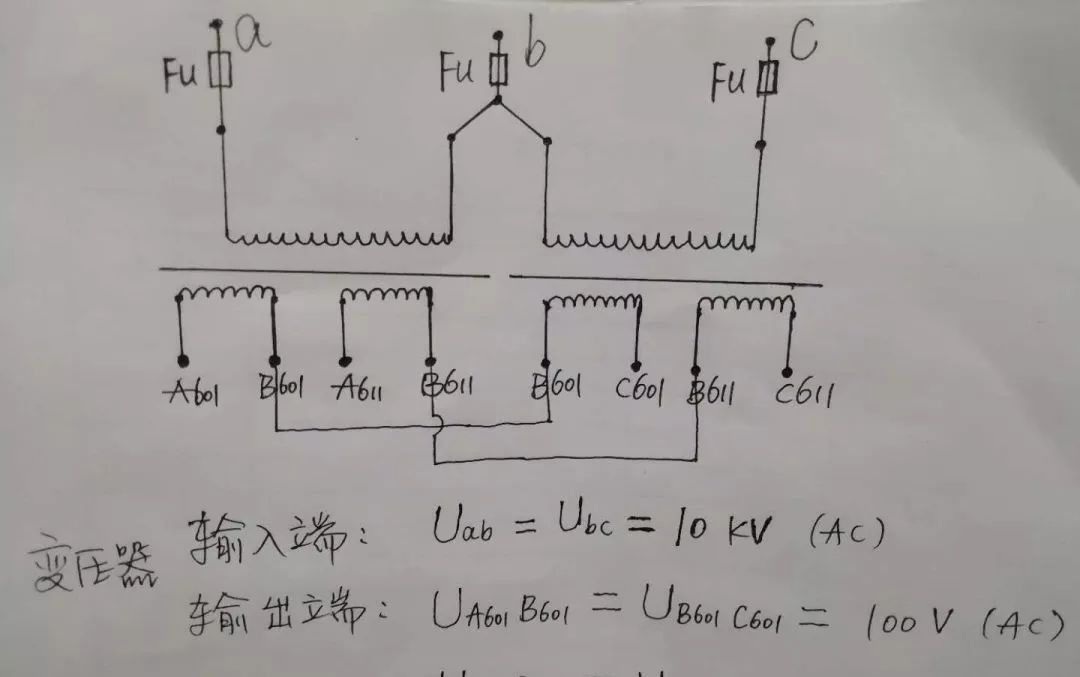

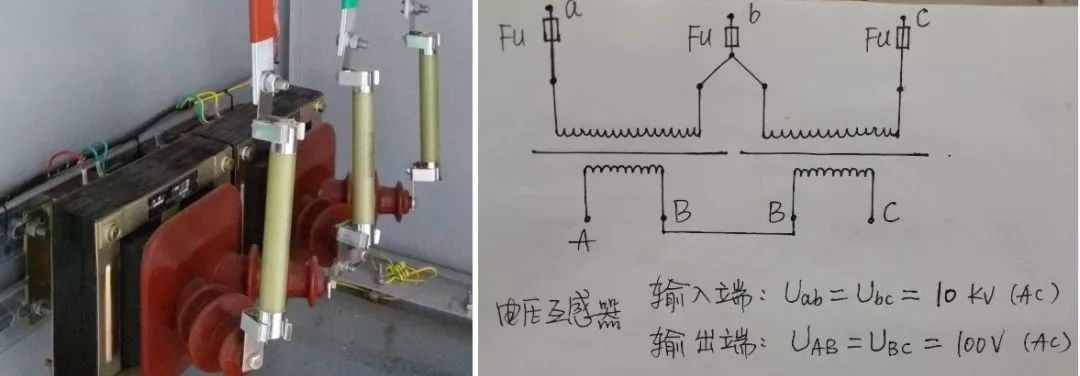

计量柜中电压互感器或变压器的电路原理如下所示。电压UAB和UBC连接到安培计。

高压开关柜配置知识,纯干货!

三、高压柜微机保护测控装置

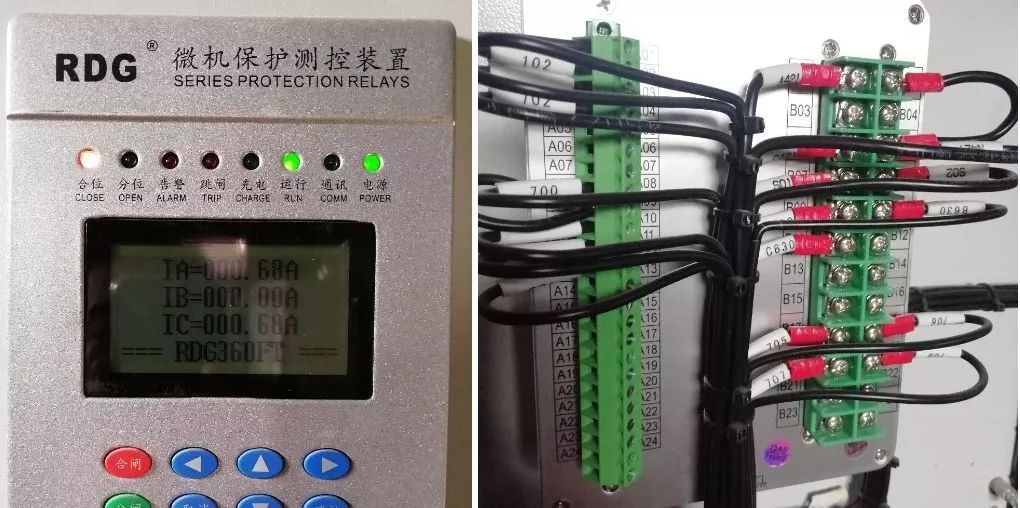

高压开关柜配置知识,纯干货!

该装置通过智能控制高压真空断路器的闭合和断开,可以保护电缆、变压器、高压电机等设备。具有速断保护、反时限过流保护、过载保护、零序过流保护、欠压保护、过压保护、失压保护、断相保护等功能。

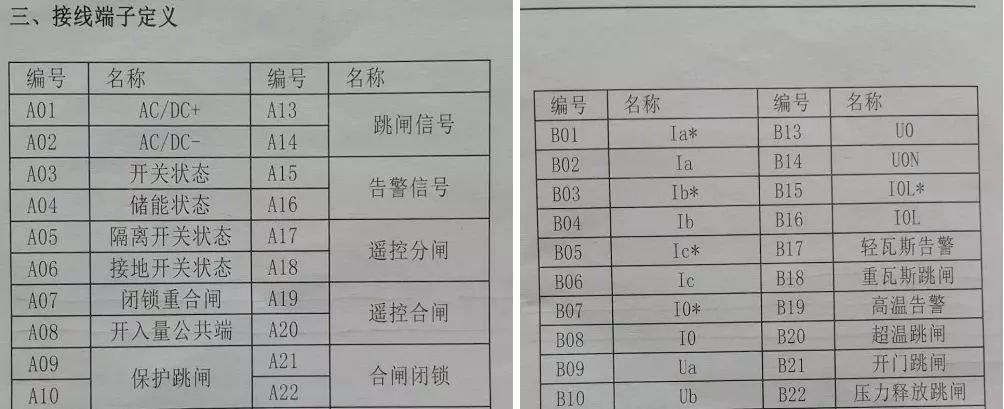

微机保护装置相关端子的定义:

高压开关柜配置知识,纯干货!

四、高压柜面板相关按钮、开关

本文主要介绍开关旋钮、开关压板、储能按钮的工作原理。

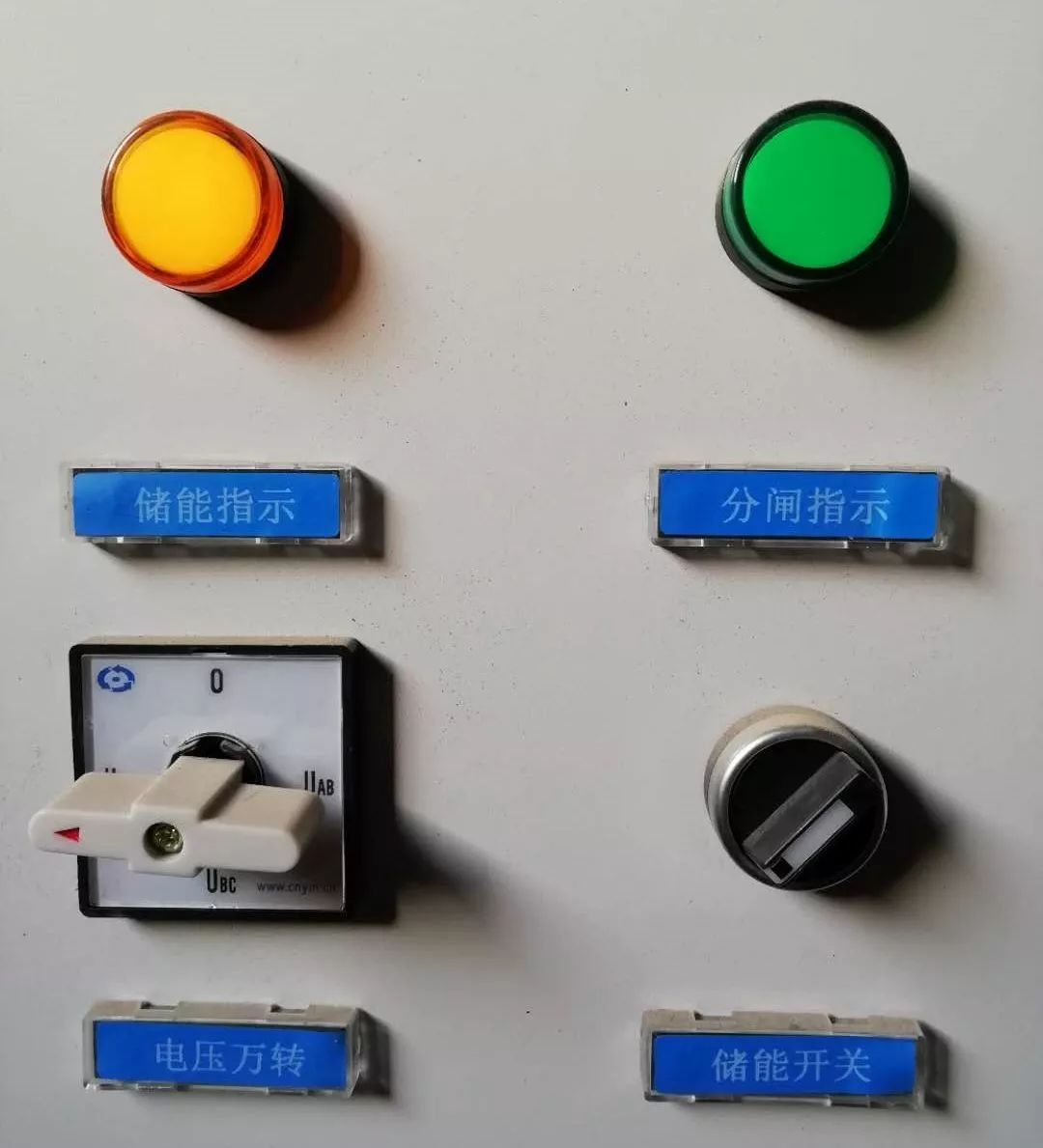

(1)储能开关和储能指示器:

高压开关柜配置知识,纯干货!

将储能开关转到“开”位置,储能电机将通电并开始储能。储能完成后,限位开关将切断储能电机,储能指示灯将点亮。

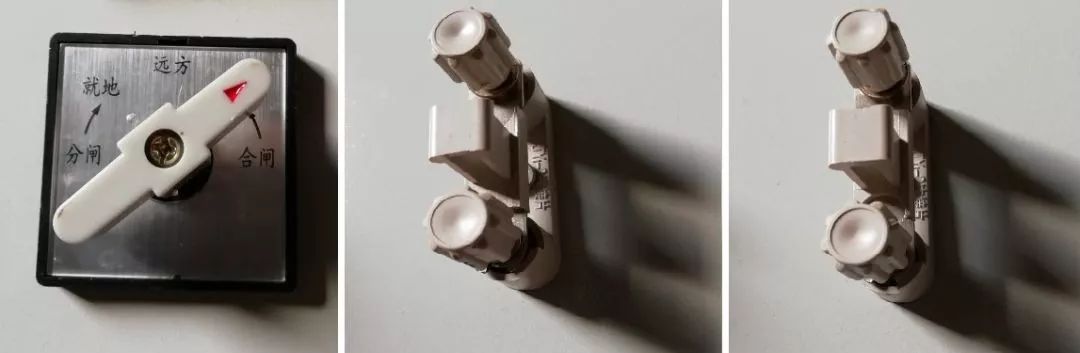

(2)高压真空断路器分合闸旋钮和分合闸压板:

高压开关柜配置知识,纯干货!

储能完成后,将旋转开关转到“闭合”位置,闭合线圈通电,断路器闭合。同样,在闭合断路器后,将旋转开关转到“打开”位置,打开打开线圈,打开断路器。

注意:这里的开关信号都是脉冲信号,不做维护。

人们会问,“这个开关压板的功能是什么?”。

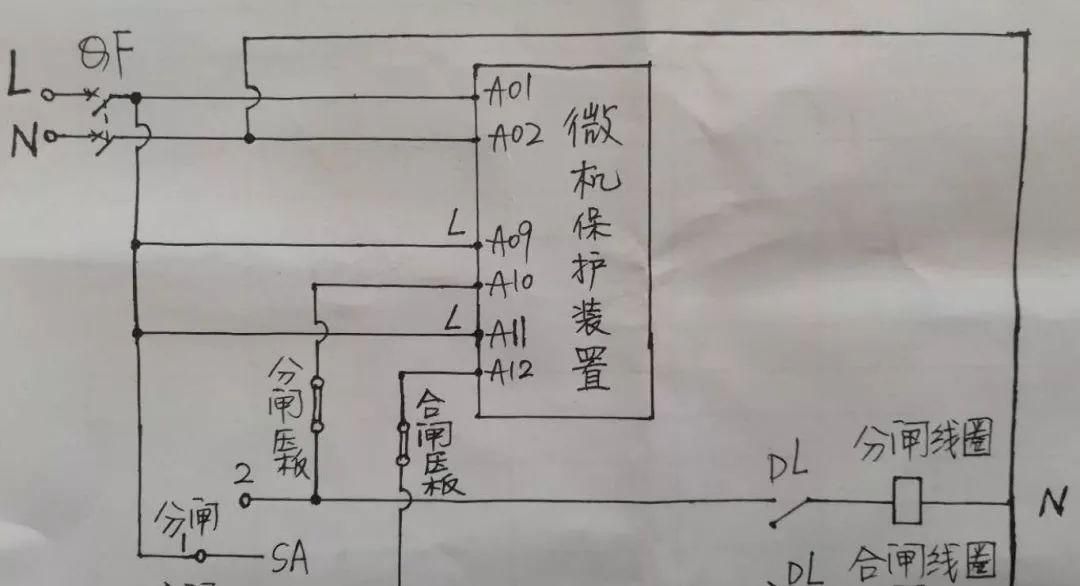

从下面的电路图可以看出,这个压板实际上是一个连接件。拆除压板后,微机保护装置不能对断路器进行保护合闸和保护合闸操作。

AC220V电源l和n取自前面描述的进线柜的变压器,QF是空气开关,SA是三档转换开关(1和2在本地打开和关闭。中间是“远方”,即由微机保护装置控制。1和3被本地接通),D1是真空断路器中的辅助触点。

高压开关柜配置知识,纯干货!

微机保护装置如何控制高压真空断路器的合闸和分闸?

原理如上图所示:当微机保护装置正常使用时,按下面板上的“关闭”按钮,保护装置输出信号打开端子A11和A12,然后通过闭合压板,闭合线圈通电,断路器闭合。如果微机保护装置检测到故障(如过电流、高温等)。)在设备运行期间,它将输出信号以使端子A09和A10导电。通过断开压板,断开线圈将通电,断路器将断开,从而保护电气设备。

五、高压开关柜日常运行

高压开关柜的日常操作主要包括以下两个方面:

(1)关闭和打开操作;

(2)打开机柜,在机柜内进行检修操作。

六、首先介绍高压柜的合闸和分闸操作

在闭合和打开开关之前,高压柜必须储存能量,否则开关不能闭合和打开。在高压柜中储存能量有两种方式,一种是电能储存,另一种是手动能量储存。电能储存是利用面板上的控制按钮给储能电机通电进行储能。手动储能是用储能曲柄手动储能。

高压开关柜配置知识,纯干货!

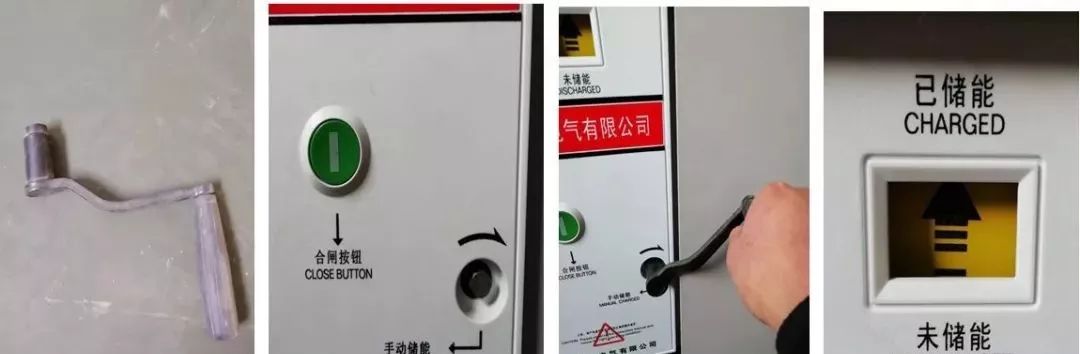

手动储能如上图所示:将储能曲柄插入标有“手动储能”的孔中,顺时针摇动手柄。当储能指示器箭头从“未储存”跳到“储存”时,储能结束。

高电压开关柜有三种开启方式:

(1)按下微机保护装置面板上的“开”按钮;

(2)转动高压柜面板的就地“开”旋钮;

(3)按面板上的机械关闭按钮

如下图所示:

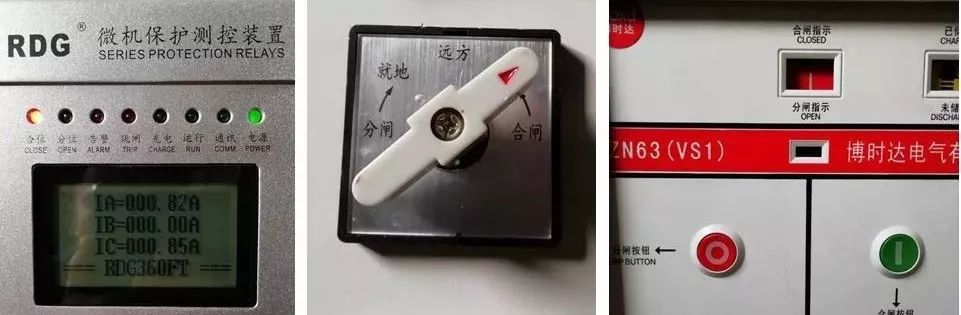

高压开关柜配置知识,纯干货!

高压开关柜打开有4种方法:

(1)按下微机保护装置面板上的“释放”按钮;

(2)转动高压柜面板的就地“跳闸”旋钮;

(3)按面板上的机械释放按钮

七、打开机柜,进行机柜检修操作

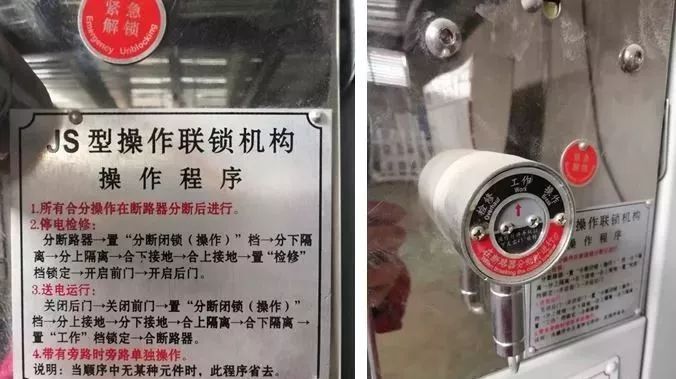

打开高压柜的操作应严格按照操作说明进行。操作说明通常标记在机柜上,如下图所示。

高压开关柜配置知识,纯干货!

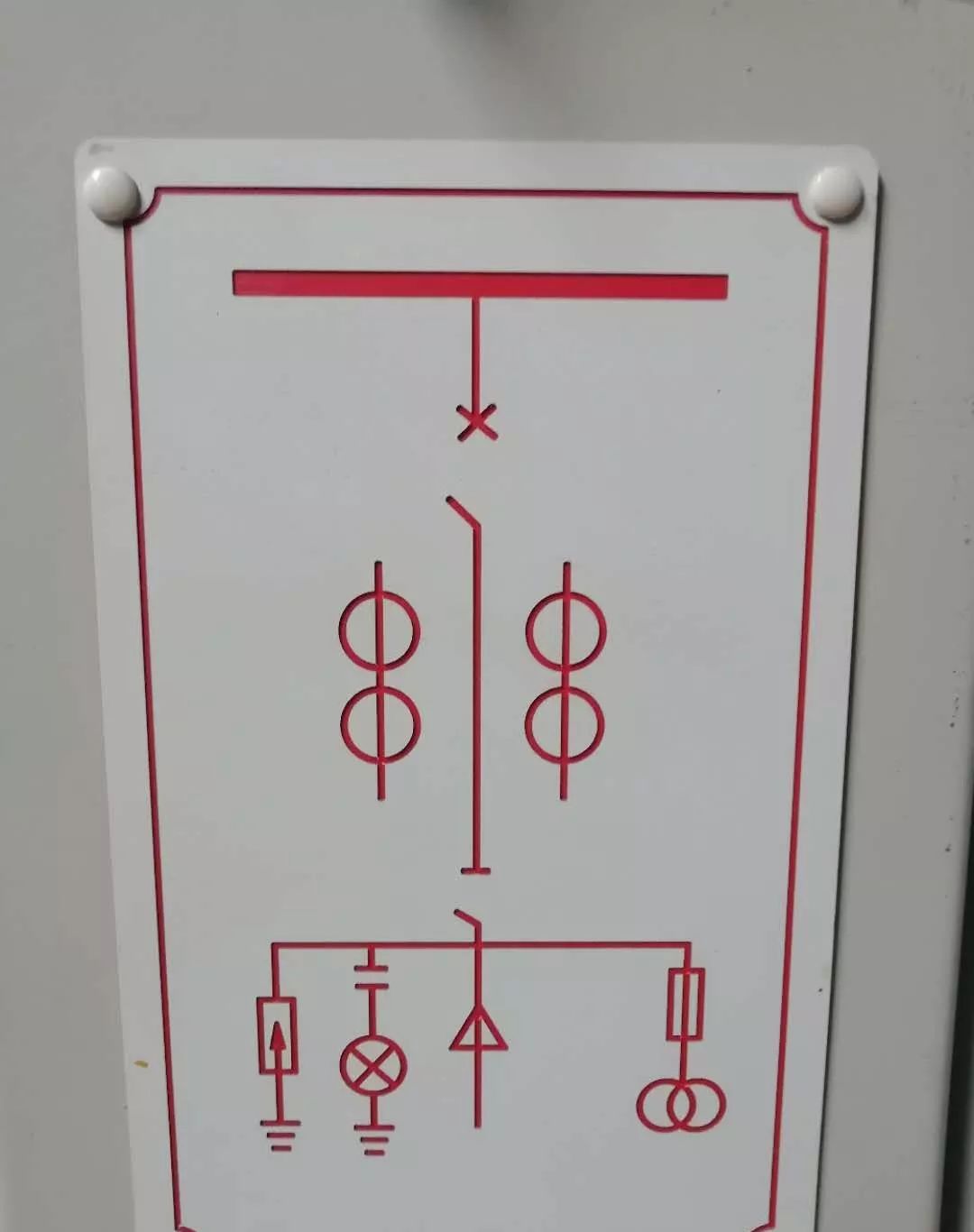

需要解释的一点是,当操作序列中没有元素时,跳过这一步。例如,如下图所示,主电路只有高压真空断路器、下隔离、无隔离、上接地和下接地。然后,在断电和维护期间,应遵循以下步骤:

分断路器-设置“断路和闭锁(操作)”档位-分隔离-设置“维护”档位以锁定-打开前门-打开后门。省略了“分离开”、“接地闭合”和“接地闭合”三个步骤。

高压开关柜配置知识,纯干货!

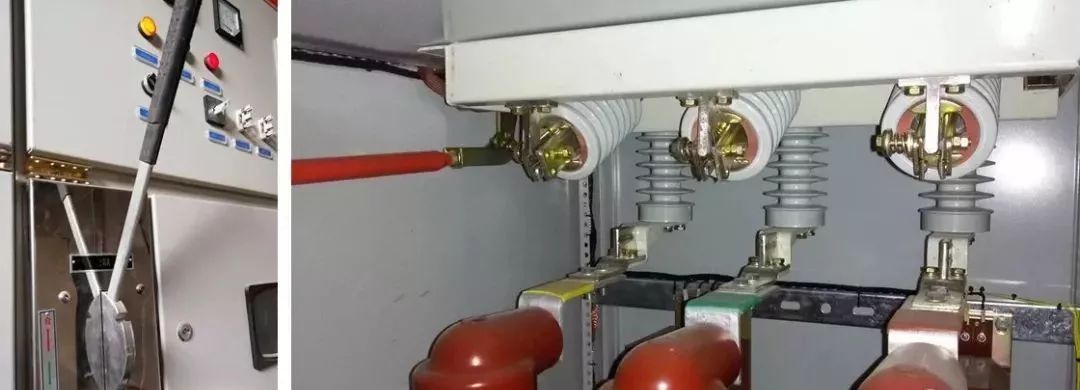

较后,还有另一个操作注意事项,即操作隔离开关时,尤其是闭合隔离开关时。

(1)、强度不能太大、太快、太准确、太成功。

(2)隔离开关闭合后,一定要透过玻璃窗看它是否到位。如果它不在适当的位置,它必须再次关闭,直到它在适当的位置。因为如果不在适当的位置,触点的接触面积很小,并且在经过长时间的负载电流之后,触点将会被严重加热和烧坏。

高压开关柜配置知识,纯干货!

(这篇文章来自互联网。我们注重分享,版权属于原作者)。

更多选型规格报价定制等问题可及时联系厂家,以上就是高压开关柜配置知识,纯干货!全部内容。
