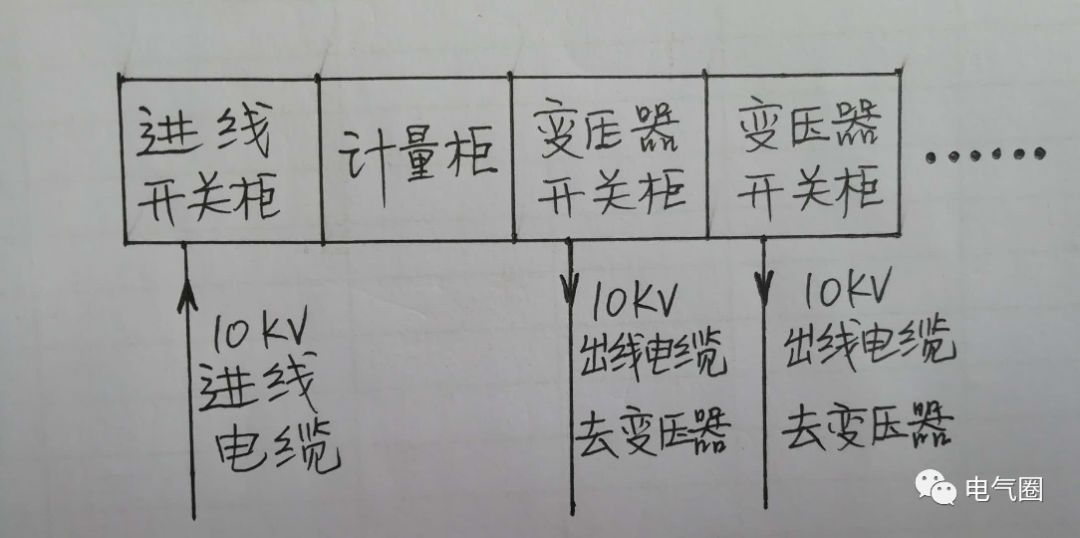

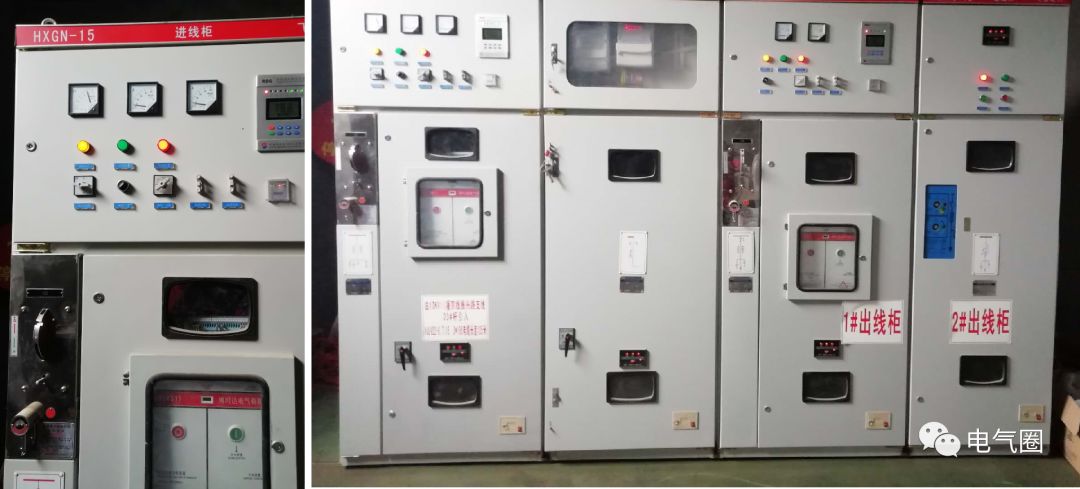

下图显示了一般高电压开关柜的配置。10kV进线电缆从室外10kV高压输电杆连接。

有许多类型的高压开关柜，这里介绍的型号是HXGN-15和XGN112。

本文主要介绍高电压开关柜的两个方面:

首先，机柜中相关电气元件的原理和功能。

第二，高压开关柜的日常运行。

1

相关电气元件的原理和功能

1.进线柜中的控制变压器

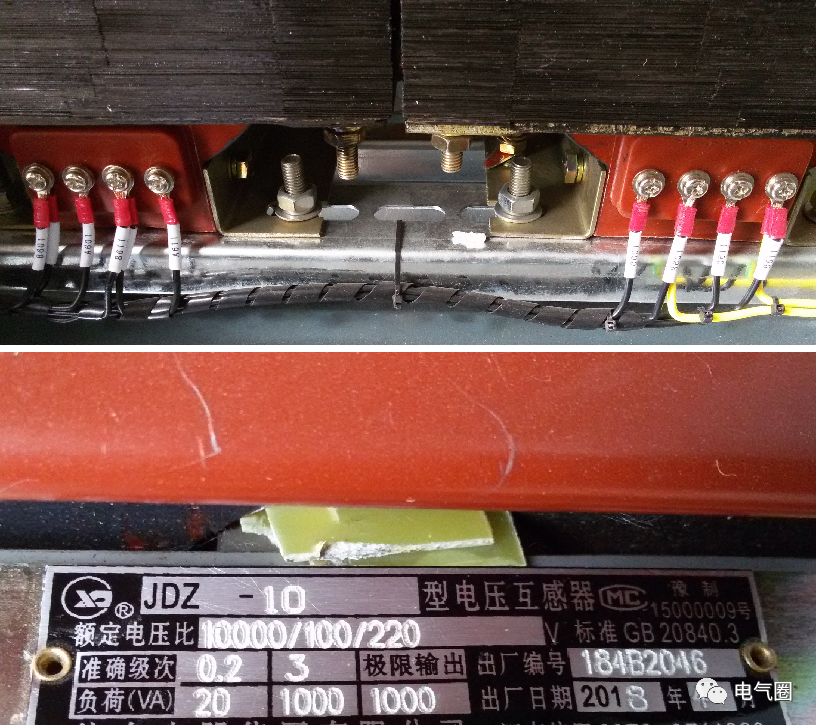

这里介绍的变压器位于高压进线开关柜内，如下图所示:

控制变压器铭牌

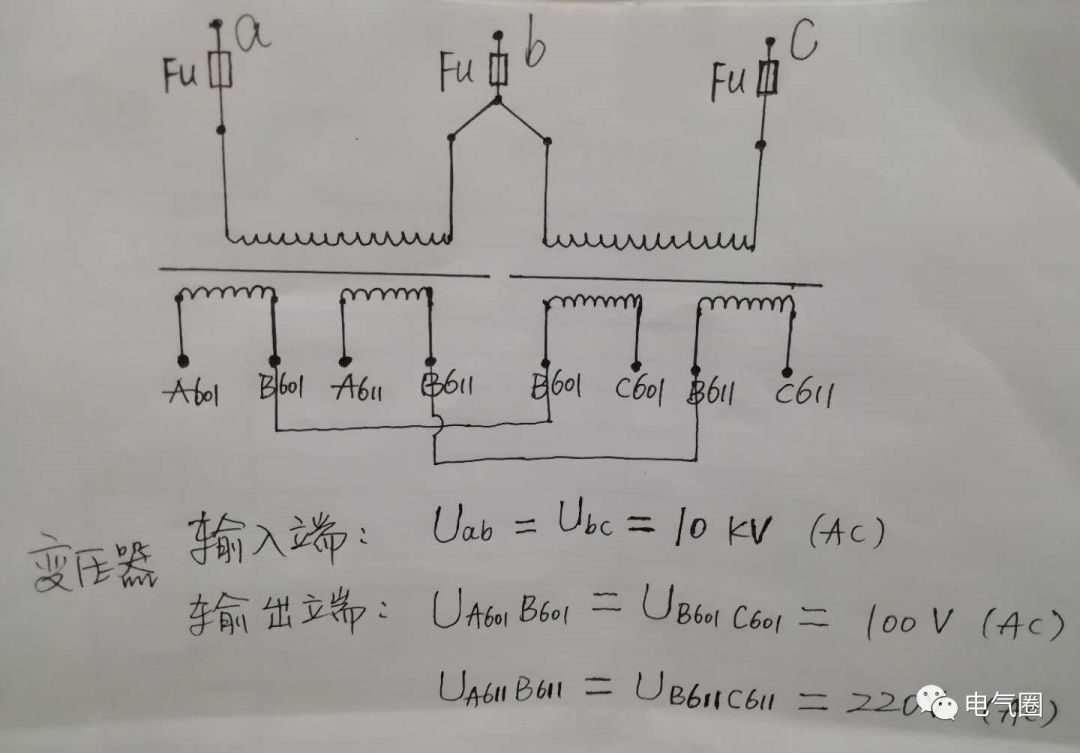

该变压器的电源由10KV进线电缆通过保险丝提供。只要10KV进线有电，并且进线开关柜接通或断开，变压器就有电。电路原理如下所示。

变压器有两组输出电压:100伏和220伏

100伏电压用于检测引入的电缆电压，即电源电压，它是输入到高压柜微机保护装置的信号电压。

220伏电压用于控制高压真空断路器的闭合和断开，也用作一些保护元件(如变压器电接触温度计、气体继电器等)的电源。)。

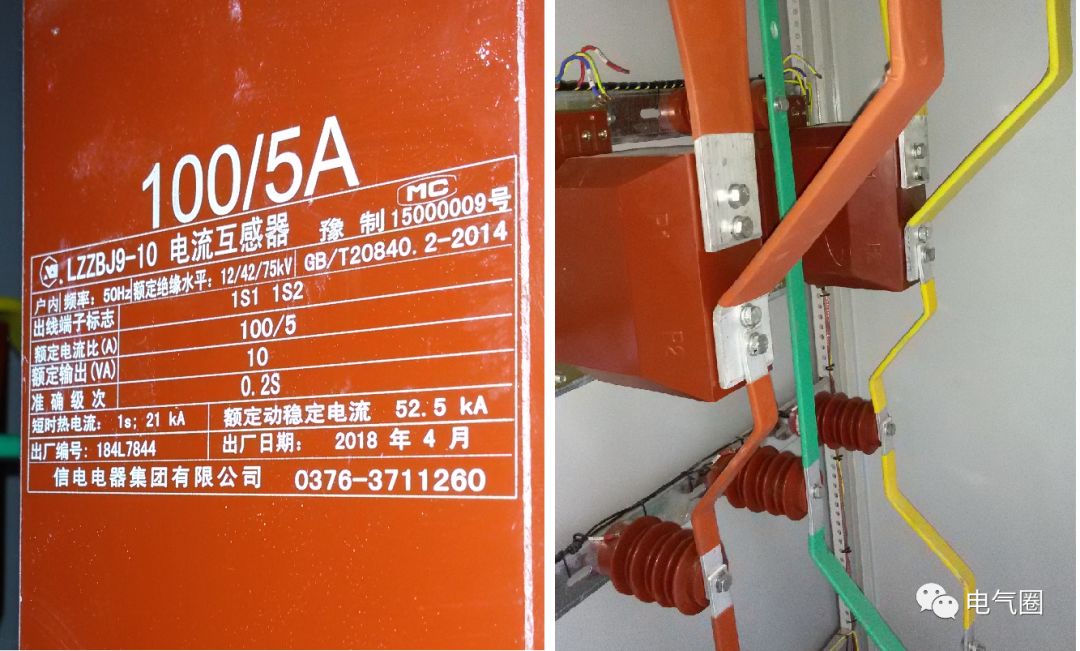

2.电流互感器和计量柜中的变压器

电流互感器和柜内变压器用于测量电量。

从上图可以看出，柜内电流互感器的变比是100/5。

电压互感器一般为10KV至100V，即10，000/100。

因此，柜内电表的倍率为:20*100=2000

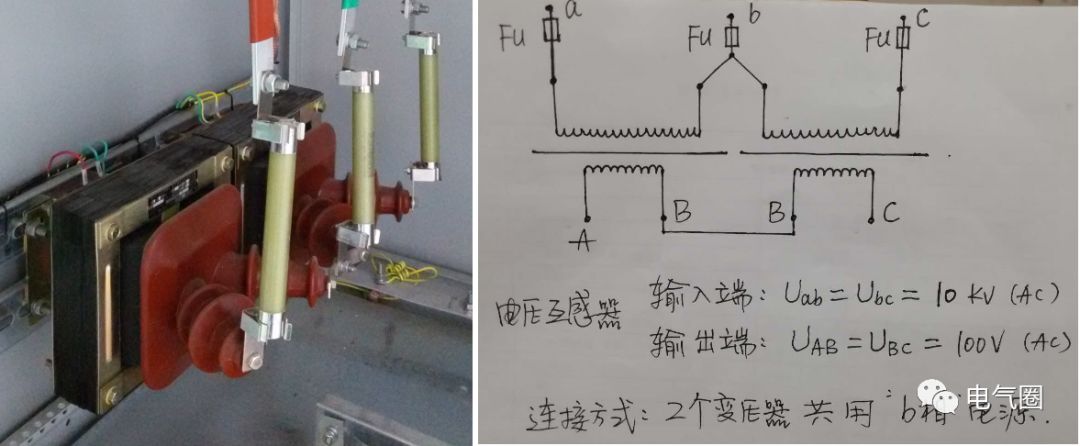

计量柜中电压互感器或变压器的电路原理如下所示。电压UAB和UBC连接到安培计。

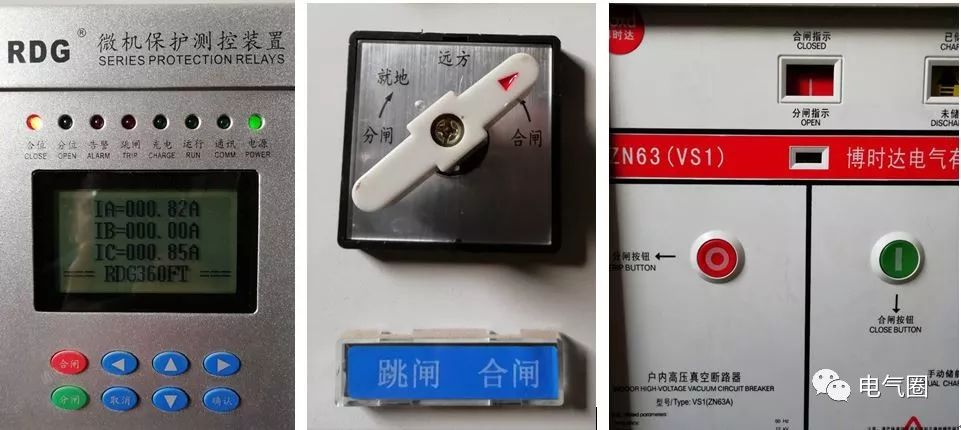

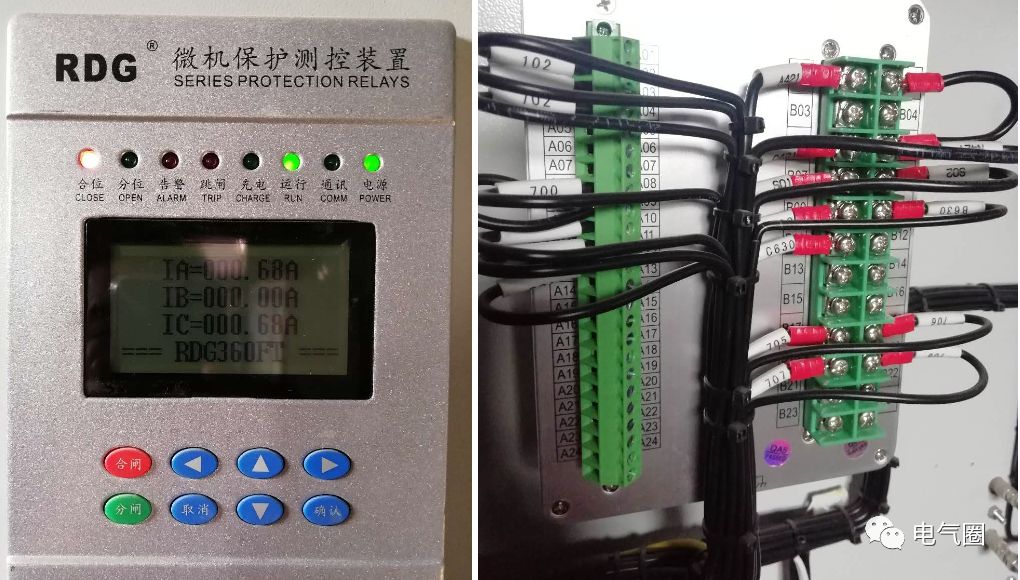

3、高压柜微机保护测控装置

该装置通过智能控制高压真空断路器的闭合和断开，可以保护电缆、变压器、高压电机等设备。具有速断保护、反时限过流保护、过载保护、零序过流保护、欠压保护、过压保护、失压保护、断相保护等功能。

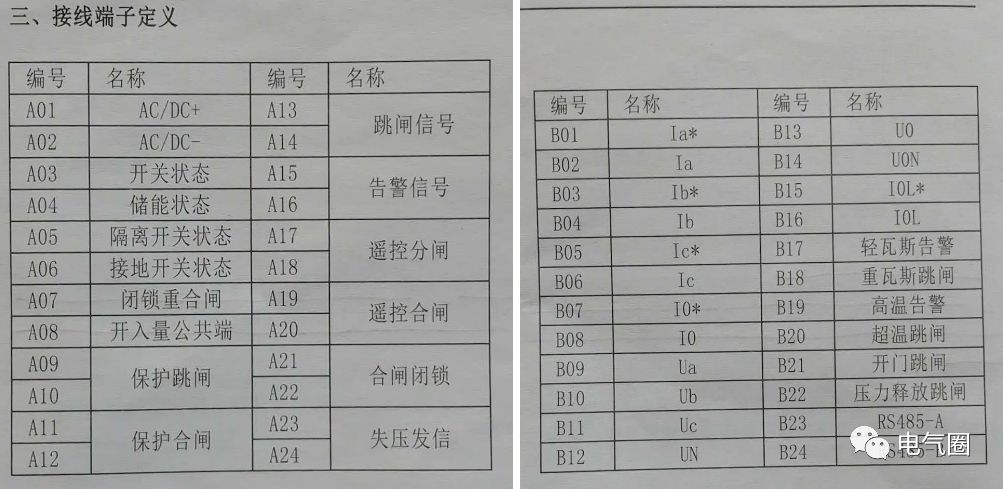

微机保护装置相关端子的定义:

4.高压柜面板相关按钮和开关

本文主要介绍开关旋钮、开关压板、储能按钮的工作原理。

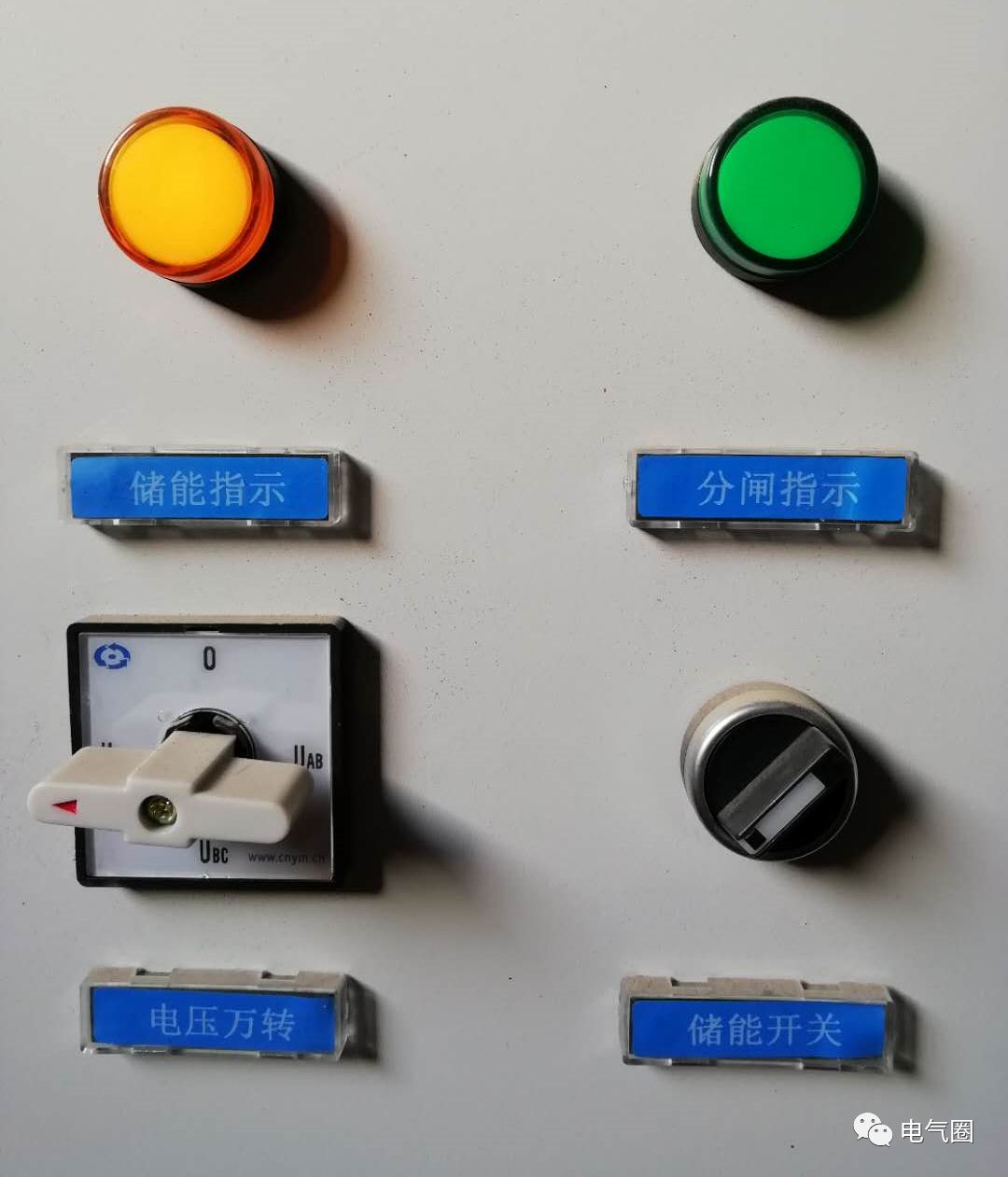

(1)储能开关和储能指示器:

将储能开关转到“开”位置，储能电机将通电并开始储能。储能完成后，限位开关将切断储能电机，储能指示灯将点亮。

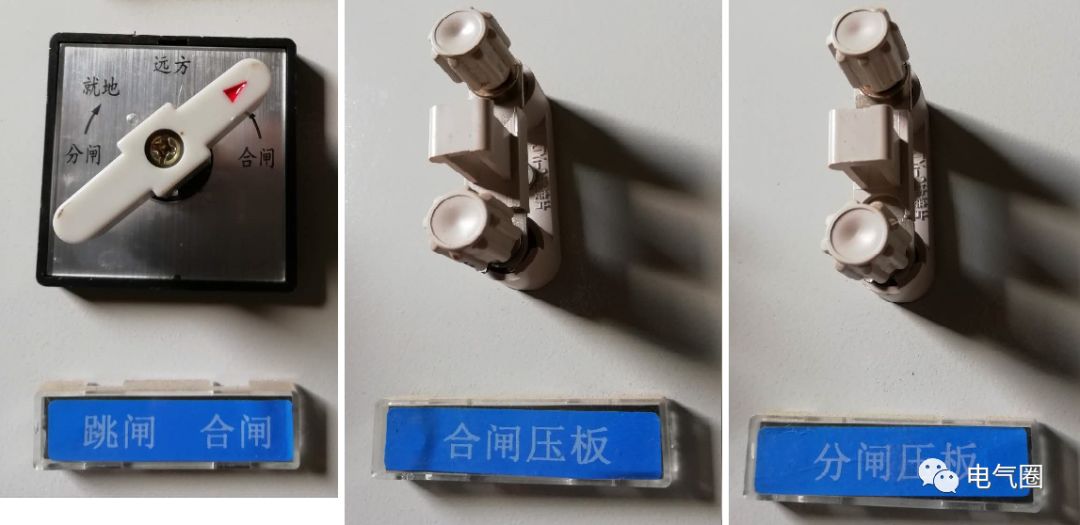

(2)高压真空断路器分合闸旋钮和分合闸压板:

储能完成后，将旋转开关转到“闭合”位置，闭合线圈通电，断路器闭合。同样，在闭合断路器后，将旋转开关转到“打开”位置，打开打开线圈，打开断路器。

注意:这里的开关信号都是脉冲信号，不做维护。

人们会问，“这个开关压板的功能是什么？”。

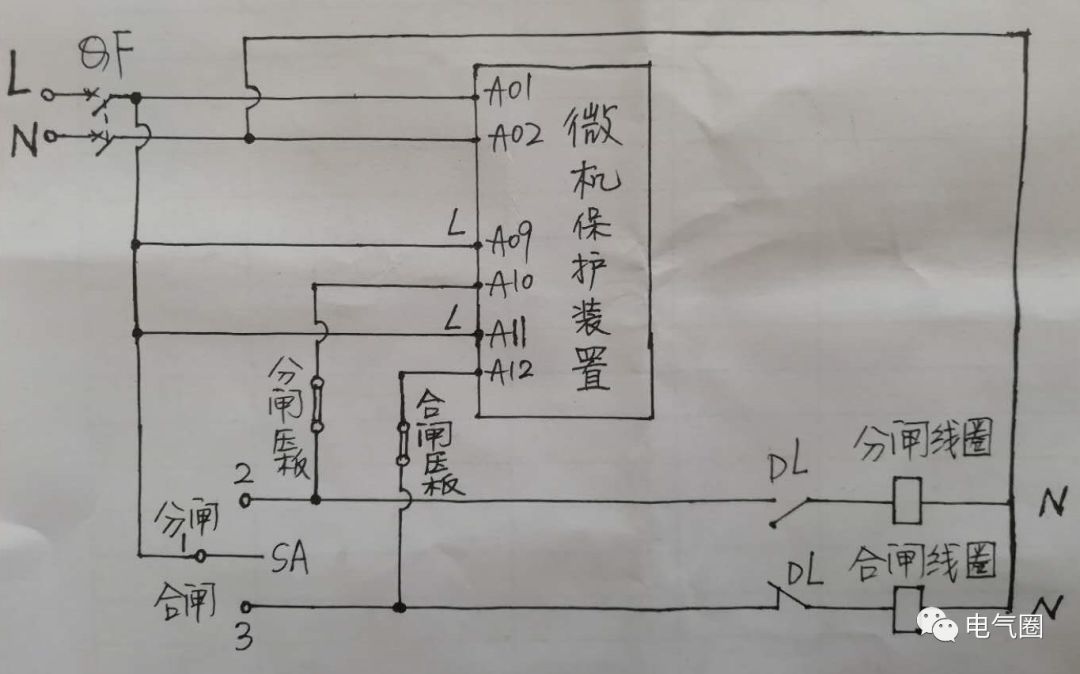

从下面的电路图可以看出，这个压板实际上是一个连接件。拆除压板后，微机保护装置不能对断路器进行保护合闸和保护合闸操作。

AC220V电源l和n取自前面描述的进线柜的变压器，QF是空气开关，SA是三档转换开关(1和2在本地打开和关闭。中间是“远方”，即由微机保护装置控制。1和3被本地接通)，D1是真空断路器中的辅助触点。

微机保护装置如何控制高压真空断路器的合闸和分闸？

原理如上图所示:当微机保护装置正常使用时，按下面板上的“关闭”按钮，保护装置输出信号打开端子A11和A12，然后通过闭合压板，闭合线圈通电，断路器闭合。如果微机保护装置检测到故障(如过电流、高温等)。)在设备运行期间，它将输出信号以使端子A09和A10导电。通过断开压板，断开线圈将通电，断路器将断开，从而保护电气设备。

2

高压开关柜时的日常操作

高压开关柜的日常操作主要包括以下两个方面:

1.关闭和打开操作；2.打开机柜，在机柜内进行检修操作。

1.首先，介绍高压柜的开启和关闭操作

在闭合和打开开关之前，高压柜必须储存能量，否则开关不能闭合和打开。在高压柜中储存能量有两种方式，一种是电能储存，另一种是手动能量储存。电能储存是利用面板上的控制按钮给储能电机通电进行储能。手动储能是用储能曲柄手动储能。

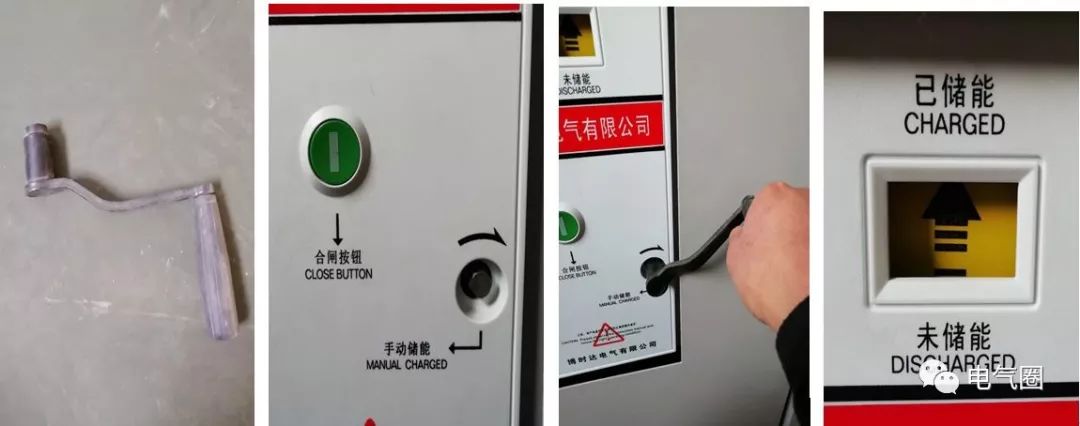

手动储能如上图所示:将储能曲柄插入标有“手动储能”的孔中，顺时针摇动手柄。当储能指示器箭头从“未储存”跳到“储存”时，储能结束。

接通高压有三种方式开关柜 (1)按下微机保护装置面板上的“接通”按钮；(2)转动高压柜面板的就地“开”旋钮；(3)按面板上的机械关闭按钮

如下图所示:

有四种方法关闭高压开关柜 (1)按下微机保护装置面板上的“关闭”按钮；(2)转动高压柜面板的就地“跳闸”旋钮；(3)按面板上的机械释放按钮

；(4)当微机保护装置检测到故障(如过流、高温等)时。)，它会自动关闭。

2、打开机柜，进行机柜维护操作

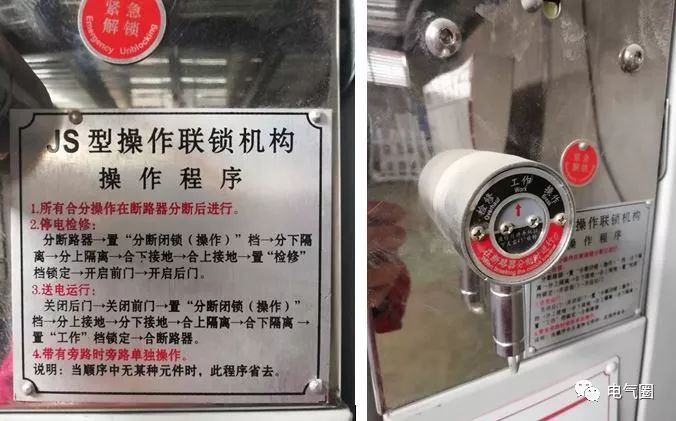

打开高压柜的操作应严格按照操作说明进行。操作说明通常标记在机柜上，如下图所示。

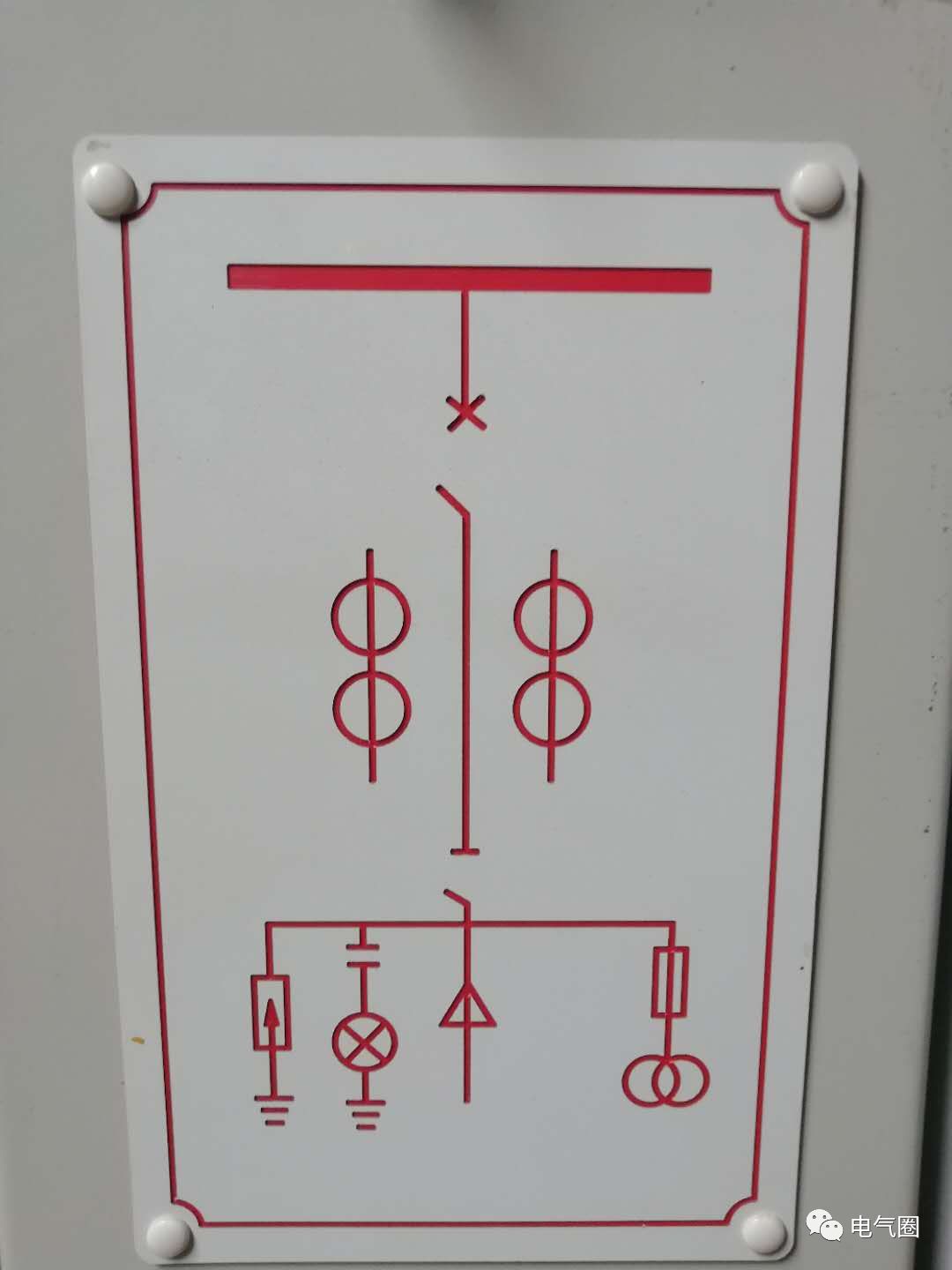

需要解释的一点是，当操作序列中没有元素时，跳过这一步。例如，如下图所示，主电路只有高压真空断路器、下隔离、无隔离、上接地和下接地。然后，在断电和维护期间，应遵循以下步骤:

分断路器-设置“断路和闭锁(操作)”档位-分隔离-设置“维护”档位以锁定-打开前门-打开后门。省略了“分离开”、“接地闭合”和“接地闭合”三个步骤。

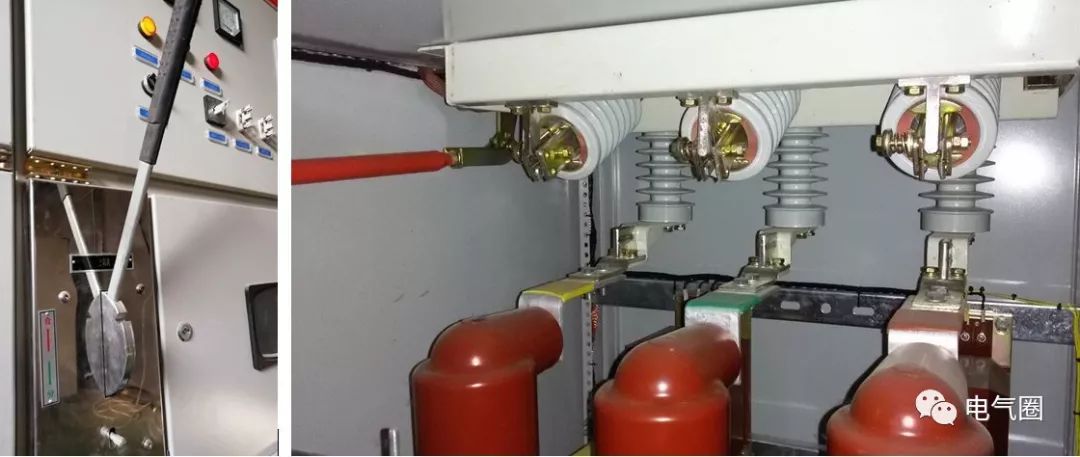

较后，还有另一个操作注意事项，即操作隔离开关时，尤其是闭合隔离开关时。

(1)、强度不能太大、太快、太准确、太成功。

(2)隔离开关闭合后，一定要透过玻璃窗看它是否到位。如果它不在适当的位置，它必须再次关闭，直到它在适当的位置。因为如果不在适当的位置，触点的接触面积很小，并且在经过长时间的负载电流之后，触点将会被严重加热和烧坏。

(作者:文杰，转载请联系授权)
