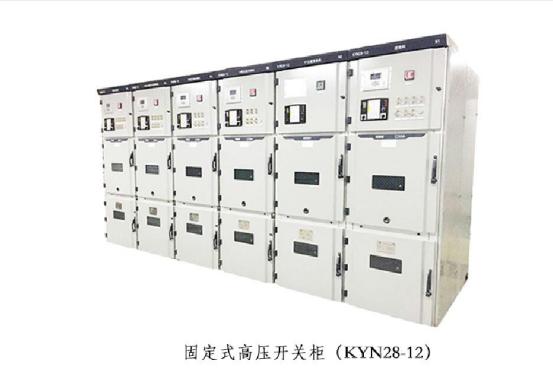

高压开关柜闭锁装置的所谓“五防”功能开关柜。整体要求是完全锁定、完美可靠。下面是一个普通手推车类型的例子(KYN28A-12)。中央型开关柜的“五防”功能是防止断路器误分合闸。防止带负荷分合闸的隔离开关或金属密封(铠装)式开关柜的手车隔离插头随负荷推入和拔出；防止带电接地线或接地开关；用接地线或接地开关防止闭合；防止误入带电区间。这五种误操作可以通过机械锁实现其保护功能，具体表现在以下几个方面:

1.当接地开关处于闭合位置时，断路器小车只能被推到测试位置。接地开关打开后，允许开关小车继续移动到工作位置。

2.当断路器小车处于试验位置时，应插入二次插头；当断路器小车处于工作位置时，二次插座上的压板被小车上的挡板挡住，压板不能抬起，二次插头不能拔出。

3.当五防开关柜时，后下盖板和接地开关由连接销装置隔开。只有当接地开关闭合时，盖板才能打开。当盖板关闭紧密时，接地开关允许打开和关闭。

4.在将小车开关推入开关柜的过程中，母线侧触头前的绝缘隔板将自动拉开。

5.为了方便操作人员测量高压电缆的绝缘，在开关柜范围内的下桩头挡板(电缆侧静触头)上开有绝缘检测孔，每次绝缘测量时，必须按规定确认无电后才能进行绝缘测量。

6.电气显示装置不得用作无电设备的基础。但是，如果指示通电，禁止在设备上工作。

安全锁紧装置，主要用于电气安全保险。它由三部分组成:链条操作机构、接地刀闸操作机构和后门链条机构。采用齿轮传动，可实现断路器、接地刀闸和后门之间的联锁，防止接地刀闸合闸送电，防止带电接地刀闸合闸，防止带电区间意外进入；尤其是后门联锁实现了后门不关闭时接地刀闸不能打开，起到了操作安全保护的作用。

更多选型规格报价定制等问题可及时联系厂家，以上就是高压开关柜闭锁装置的功能和原理全部内容。
