10kv开关柜配电室只有一个电压等级，没有不同的电压等级或变压器设备。因此，配电室只有10kv开关柜设备。其电气布局相对简单，常见双排布局和单排布局。配电室的电气布局主要取决于所提供的土建工程的规模。

1.双排排列。

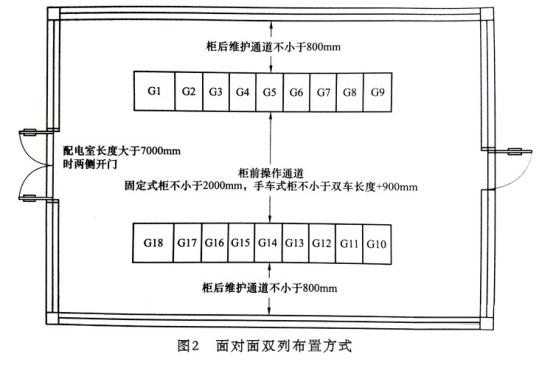

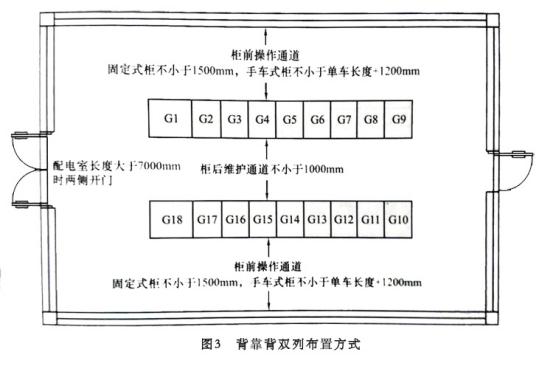

双列布置是指在交换站中分成两排的布置。如图1、2和3所示，常见的排列是面对面的双排排列、背对背的双排排列和平行的双排排列。较重要的配电室或大型配电室通常采用双母线或单母线分段连接，数量多为开关柜，大部分电气布置为双排布置。面对面双排布置更适合土建尺寸的长度和宽度，开关柜分别设置在两侧，更便于检查。平行双排布置的土建尺寸相对狭长，不利于操作人员的巡视检查。对于相同规模的配电室，面对面的双排布置比平行的双排布置占用更少的土地。因此，在条件允许的情况下，一般选择面对面的平行双排排列。

在一些地方，由于场地限制，上述两种安排不能采用。例如，一些配电室必须连接到建筑物上，并且建筑物已经完工，所提供的建筑面积是有限的。根据面对面平行或平行双排布局，不能满足要求。相反，选择“L”或“凹”布局，但这不是通常的方式。

2.单列布局。

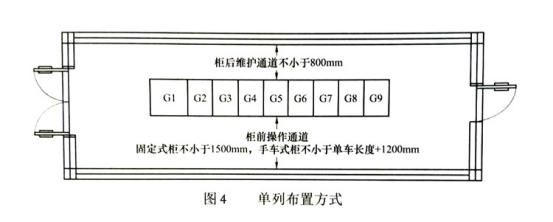

单行排列意味着分配室中的所有开关柜以“一”的形状排列成一行，如图4所示。一般来说，单行排列配电柜的数量相对较少，大多数是单总线开关柜的。
