对MNS类型开关柜结构的改进详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

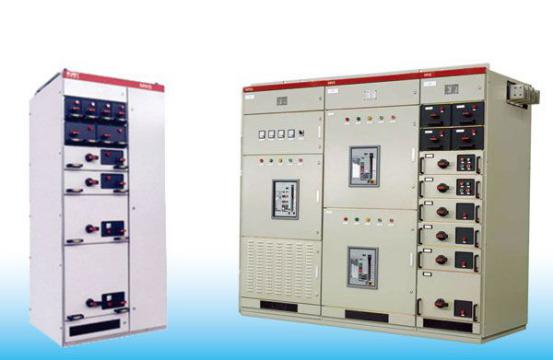

自制MNS低压抽气开关柜具有以下特点:(1)紧凑的机柜设计；(2)结构通用性强，装配灵活；(3)安全性好；(4)高技术性能。

由于上述特点，该机柜满足了客户在不同使用条件下的需求，受到了广大用户的认可和欢迎。

然而，在改进前的应用中仍然存在许多不足。例如:开关柜拆卸后盖板不方便；在机柜中安装电缆很困难，维护不方便，现场施工不安全。主连接器容易偏离方向，并且不耐用。辅助连接器容量太小，容易损坏。机械锁紧机构可靠但复杂；高价等。

作为回应，一些公司对机柜进行了如下简化和改进:

(1)后盖板改为后门(当柜宽为1000毫米时约为两扇门)。后盖板的上下部分冲压有散热通风孔，并用钢丝网焊接。

(2)水平总线从机柜的后部移动到机柜的上部后部。阶段A、B和C的顺序从原来的上、中、下变化到后、中、前。水平N线和PE线(或笔线)的位置保持不变。优点是电缆施工方便，维护和更换安全。

(3)塑料功能板减少到原来的一半，降低了成本。

(4)抽屉背板由原来的注塑部分改为钢板加工制造，抽屉的主连接器仍为插片。电缆适配器型号根据侧出线或后出线变化。

(5)可选的次级连接器型号是JC-16。正常使用16位就足够了，接触可靠，接触容量大，接线方便，使测量、测量、控制和信号准确。

(6)用简单的定位联锁机构取代原有机构，降低了成本，增加了可靠性，操作更加方便。

(7)当抽屉式馈线柜的宽度为600毫米或800毫米时，应采用后出线，并连接柜的后电缆。当宽度为1000毫米时，可以使用侧面出线和侧面电缆连接。

对进行上述调整和改进后，可以有效避免以前使用过程中产生的缺陷，从而使开关柜能够更好地为高级用户服务。
