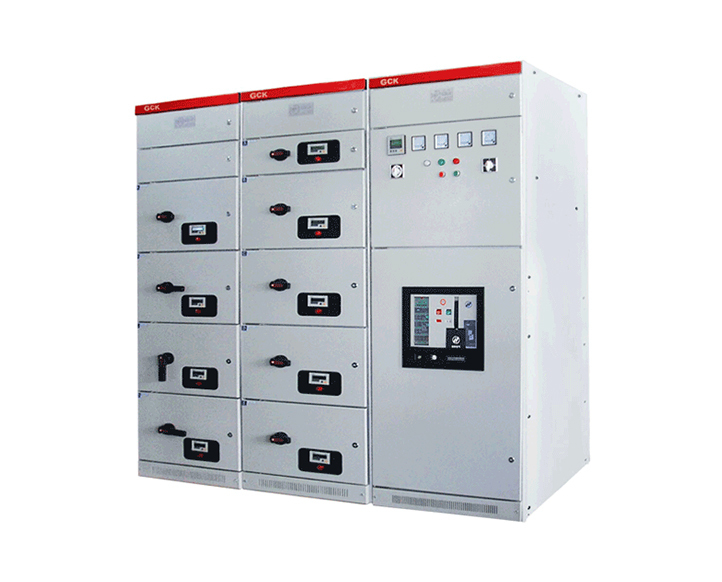

GCK型低压抽出式开关柜(以下简称开关柜)适用于三相交流50，(60)Hz，额定电压380(400)V，额定电流660(690)Vf 5000 A及以下的三相四线制和三相五线制发电系统。广泛应用于电厂、变电站等通信中心、工矿企业、高层建筑、机场、车站码头、广播电视等。它在发电、输配电、电力转换和电力消耗方面用作计算机和电动机控制中心。

本产品已通过国家质量认证中心的CCC认证。

使用环境

1.环境空气温度不高于+40℃，不低于-5℃，24小时内平均温度不高于+35℃；

2.在+40℃时，环境空气的相对湿度不得超过50℃，在较低的温度(如90℃)下允许有较高的相对温度，但应考虑到温度变化可能会导致适度冷凝。

3.室内使用时，使用场所的高度不得超过2000米；

4.它应安装在无剧烈振动和冲击且不足以腐蚀电气部件的地方。

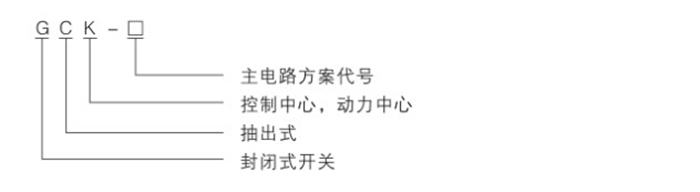

产品系列和主要规格

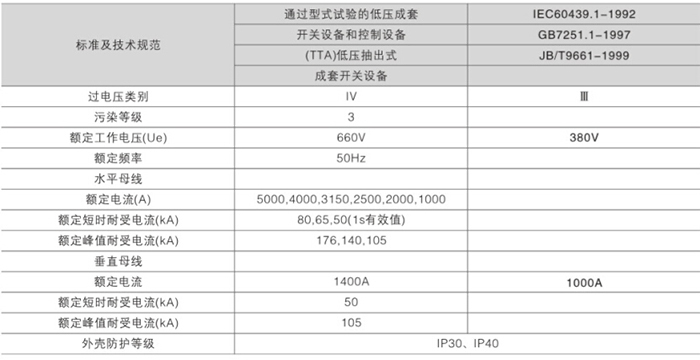

技术数据

主电路方案

该开关柜主电路方案有34组和47种规格，但不包括由于辅助电路控制和保护的变化而产生的方案和规格。

结构特点

1.开关柜基本骨架为组合装配式结构，柜体框架整体结构由自攻螺钉紧固连接而成，完整的开关柜由门、隔板、密封板、支架、母线、抽屉和电气元件等组成。由于GCK1的原框架采用GF28型材，该型材的钢板相对较薄。此外，镀锌时，型材的一部分有死角，这大大缩短了机柜的使用寿命。同时，考虑到整体结构的标准化等因素，我公司大胆改进，采用25毫米模数、2毫米厚钢板折弯的C型异形型材。此外，组装时，采用所有刚性更强的自攻螺钉，使组合更加灵活方便，使用寿命更长。

2.开关柜采用模块化设计，将机柜分为三个区域。顶部是总线区域，前部是电气区域，后部是电缆出口区域。电气区和电缆区用钢板隔开，保证线路正常运行，有效防止故障扩大。当电气元件从机柜中拉出时，机柜中的带电体不会暴露出来，这对用户来说更安全、更可靠。对于馈电机柜，机柜的宽度为600毫米，较多可安装9或18个馈电电路。(18个馈电电路仅适用于容量低于63A的负载单元)

3.根据开关柜的使用特点，可分为受电柜、电脑柜(电源中心)、塑壳柜(电机控制中心)和电容补偿柜。

4.相同功能单元的抽屉可以互换。出现故障时，可将该单元拉出，并可插入备用抽屉来传输电力，从而大大缩短了因故障而断电的时间，提高了设备的可靠性。

5.开关柜可设计成固定柜和抽屉柜的混合型，或者两者都可以设计成抽屉式，既保留了固定柜的简单、实用和低廉的价格，又具有体积小、功能强、更换方便等优点。

6.为了保证维护人员的操作规程和人身安全，开关柜设有机械联锁机构，抽屉单元和门、主开关均设有机械联锁机构，使其使用更加可靠。

7.开关柜抽屉高度分为四种标准尺寸，即1 /2单元、1单元、2单元和3单元。它结构轻巧，装配方便，布局合理，有工作、测试和隔离三个位置。

8.开关柜 N和聚乙烯电线位于机柜的背面和底部。PE线与机柜框架连接，不仅使引出电缆的连接更加方便，而且使接地更加可靠。

9.在不降低防护等级的情况下，通风系统设置在顶部以及开关柜的上下通风门上。

电路元件选择

开关柜内部元件主要是技术性能指标先进的电气元件，或引进技术，在中国大规模生产。

1.总开关

对于630A及以上的进线和馈电开关，主要选用TGW45系列或HSW1、CM1(2)、CW1(2) RMW1系列。同时，根据用户需要，也可选择进口的MT系列、E系列或NZW系列。

对于低于2.630A的馈电线和电机控制器，主要选择CM1系列和高速M1系列。同时，也可根据用户需要选择进口NS系列和t系列塑壳断路器。

3.交流接触器主要是B或A系列、LC1系列和3TB系列接触器，以及与之配套的热断路器和联锁机构。

4.电路交叉电流器件有ALH系列、BH系列、SDII系列和LMZ1系列。

5.保险丝应为NTOO系列，具有高分断能力。

外形尺寸和安装

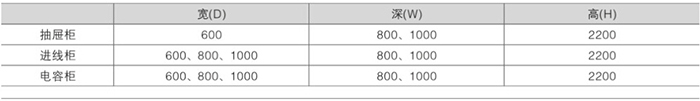

外形尺寸
