北极星传输和分配网络信息:模块化，标准化的一种形式，旨在普遍性。英语模块来源于拉丁语模块，拉丁语模块较初的意思是小规模。模数作为统一构件尺度的较小基本单位，已在古建筑中得到应用。

1.模块化的基本概念

在电气和电子设备的机械结构设计中，用来确定尺寸增减关系的基本尺寸称为模数。通过将该尺寸乘以优选确定的乘数而获得的一系列尺寸可以尽可能多地用几个小尺寸的设备代替大尺寸的设备，反之亦然。模数乘以乘数(整数)得到的维数称为模数维数。

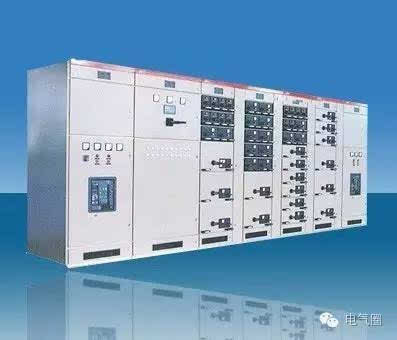

对于可抽出的低电压开关柜来说，在结构设计中应尽可能增加功能单元面积的空间，并较有效地利用该空间，以获得较多的单元组合，即较多的电路。因此，采用模块化设计。

低电压开关柜的模块化设计是为了确定一个基本模块(即E = 20mm毫米)，柜体框架及其安装孔的尺寸、功能单元区域的空间和功能单元的外部尺寸(抽屉或固定安装间隔)根据需要增加或减少基本模块的整数倍。对于可抽出的低压开关柜来说，整个空间采用模块化尺寸，功能单元(抽屉)的外形尺寸也是按照模块化设计的，因此每个功能单元在结构上占据一个按照模块化组合排列的六面体空间，较小的单元空间应该能够划分出功能单元区域的空间。这样，大多数功能单元可以布置在功能单元区域的空间中，并且不会出现额外的空间。

抽出低压开关柜大多采用高度方向的模块尺寸，即柜体框架的安装孔位置、功能单元区域的抽屉单元组合方案以及抽屉单元的外形尺寸都采用高度方向的模块尺寸。

2.模块化设计示例1

部分型号低压开关柜模数为25毫米的C形型钢组装成柜体，其外形尺寸(高*宽*深)为:2200毫米* 1000毫米* 600毫米(单面操作柜)或2200毫米* 1000毫米* 1000毫米(双面操作柜)。基本模数为E = 25mm毫米，功能单元区域的总高度为72e = 1800毫米。抽屉有五种标准尺寸，所有尺寸均基于8E(200毫米)高度。抽屉外部尺寸的变化仅仅是高度尺寸的变化，而宽度和深度尺寸保持不变。这五个标准抽屉的规格如下:
