KYN高压开关柜(出线柜)结构

KYN高压开关柜由固定柜和真空断路器手车组成。就开关柜而言，进线柜或出线柜是基本柜方案，也有衍生方案，如母线分段柜、计量柜、变压器柜等。此外，还计划配置固定负载开关、真空接触器手柄、隔离手柄等。本章以出线柜(如图1所示)为例说明KYN开关柜结构:外壳隔断、面板、断路器室、断路器手车、母线室、电缆室、低压室、联锁/保护等。

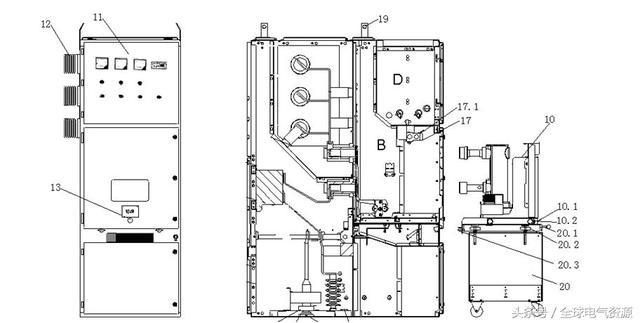

图1进出柜基本结构剖视图

a、母线室b、断路器室c、电缆室d、低压室

1.母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆端子8、避雷器9、零序电流互感器10、断路器手车10.1、滑动手柄10.2、锁紧键(与滑动手柄相连)11、控制保护单元12、穿墙套管13、螺杆机构操作孔14、电缆夹15.1、电缆密封圈15.2、连接板16、接地杆17、二次插头17.1、联锁杆18、泄压板19、吊耳

1.外壳和隔板

0+壳和隔板采用优质钢板制成，具有很强的抗氧化性和耐腐蚀性，比普通低碳钢板具有更高的刚度和机械强度。卸压板安装在三个高压室的顶部。当内部故障发生时，高压室内的气压升高。由于柜门已被可靠密封，高压气体将会爆裂并释放压力。

松开板子。相邻的开关柜被各自的侧板隔开，机柜后面还有一个空气缓冲层，可以防止开关柜被故障电弧熔化。低压腔室D被组装成与高压区分开的独立隔室。隔板将断路器室B和电缆室C隔开。即使断路器手车移开(此时百叶窗会自动关闭)，也可以防止操作人员接触母线室A和电缆室C中的带电部件。可以通过拆除紧固螺栓来拆除水平隔板，以便于安装电缆密封端子。

2.开关柜面板

开关柜面板分为两部分:仪表门和开关仪表门。仪表门主要完成仪表检测、带电检测、信号灯监控和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。

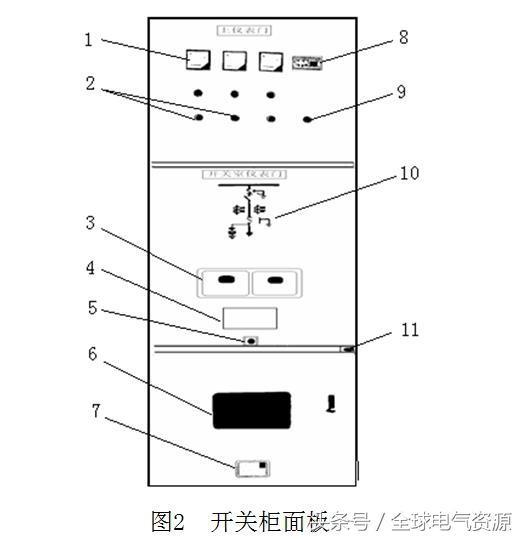

仪器；2电磁开关按钮；3机械开关按钮；4个著名品牌；5螺丝机构手柄插座；6观察窗；7机柜照明开关；8高压现场显示；9指示灯；10电气接线图；11接地开关操作插头

3.断路器室

断路器手车安装在带导轨的断路器室B中，可在操作和测试(隔离)的两个不同位置之间移动。当手车从操作位置移动到测试(隔离)位置时，快门将自动覆盖固定触点，反向操作将打开。手车可以在开关柜时关门操作，手车的位置、手车的开/关按钮、开/关状态指示器和储能/释放状态指示器可以通过门上的观察窗看到。

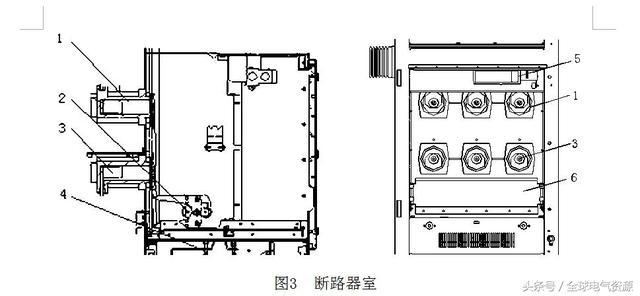

1.上接触座；2.门提升机构；3.下接触座；4接地母线；5个航空插座；6阀门

4.断路器手车

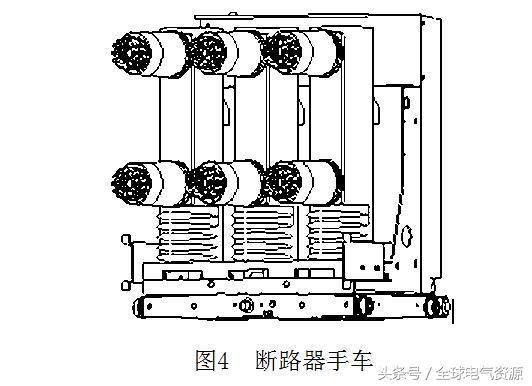

手推车可以手动移动。框架由合金钢板组装而成，可配备断路器和其他设备。带有弹簧接触系统的接触臂安装在断路器的极上，当手车插入运行位置时，作为电气连接。开关柜之间的手车信号、保护和控制线通过控制线插头(航空插头)连接。手车一插入开关柜就固定在测试(隔离)位置，并可靠地连接到开关柜的接地系统。通过观察窗或安装在低压室面板上的手车电气位置指示器可以看到手车的位置。

除了真空断路器，手推车还可以配备真空接触器、隔离装置和计量设备。

5.公共汽车房

母线从一个开关柜引向另一个开关柜，并由分支母线和套管固定。矩形分支母线直接用螺栓固定在主母线上，没有任何连接夹。所有母线和分支母线都覆盖有热收缩套管。套管板和套管隔离柜与柜之间的母线，具有支撑作用。对于大的电应力开关柜来说，通常需要这种支持。

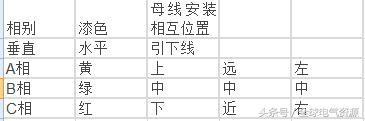

表1总线位置序列的对应关系

6.有线电视室

电流互感器和接地开关安装在电缆室的后部。避雷器也可以安装在电缆室。电缆室门打开时，有足够的空间供施工人员进入机柜安装电缆(较多可并联6根电缆)。电缆入口处覆盖的底板可由非磁性不锈钢板制成，可开槽，便于现场施工。底板中穿过一次和二次电缆的变径密封圈的开口应适合已安装的电缆，以防止小动物进入。对于高湿度的电缆沟，建议在开关柜时用防火泥浆和环氧树脂密封。

7.低压室

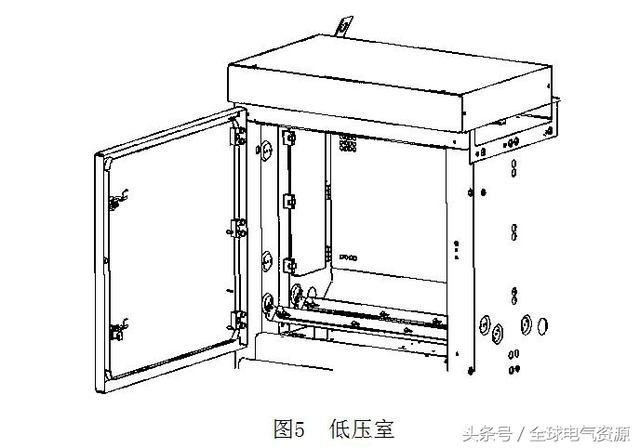

开关柜辅助部件安装在低压房间和门上。控制线槽有足够的空间和盖板。左线槽用于引入和引出机柜之间的连接。右线槽用于敷设开关柜内部连接。低压室的侧板上设有控制线交叉孔，以控制电源的连接。接线盒座可以向上旋转，以辅助安装开关、线路和控制线。

8.联锁/防误操作保护

开关柜有一系列联锁装置，从根本上防止可能造成严重后果的危险和误操作，从而有效地保护操作人员和开关柜,联锁装置的功能如下:

(1)当断路器和接地开关处于断开位置时，手车可以从测试/隔离位置移动到操作位置。在这种断开状态下，手车也可以反向移动(机械联锁)。

(2)只有当手车完全处于测试或操作位置时，断路器才能闭合(机械和电气联锁)。

(3)当手车处于无控制电压的测试或操作位置时，断路器不能接通，只能手动断开(电气联锁)。

(4)当手车处于运行位置时，控制线插头被锁定，不能拔出(机械联锁)。

(5)当手车处于测试/隔离位置或移开时，接地开关可以接通(机械联锁)。

(6)当接地开关闭合时，手车不能从测试/隔离位置移动到操作位置(机械联锁)。

(7)手车或接地开关操作机构上可安装附加联锁装置，如锁定电磁铁。

KYN高压开关柜断路器手车位置介绍

断路器手车位置包括:工作(操作)位置、测试(隔离)位置、工作位置和测试位置之间以及维护(拆卸)位置。

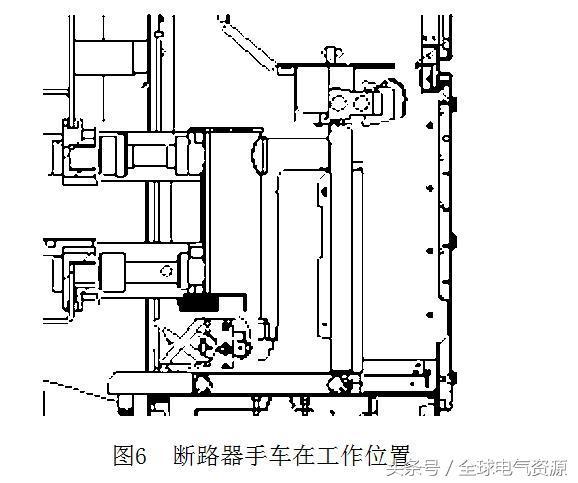

1.工作位置，如图6所示:

2.测试位置，如图7所示:

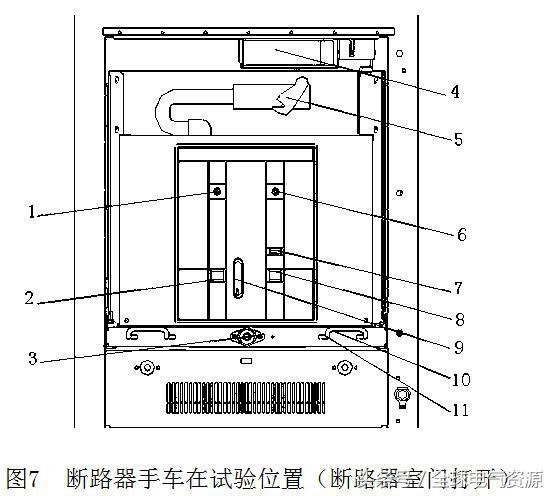

1.机械开启按钮2、储能状态指示器3、螺杆机构手柄插座4、控制线插座5、控制线插头6、机械关闭按钮7、机构操作号8、机械开关位置指示器9、储能杆(手动机构所需)10、接地开关操作机构11和滑动手柄

3.在工作位置和实验位置之间，如图8所示:

1、阀门2、触头盒3、断路器手车4、梅花触头5、触头臂6、门升降机构

4.维护位置，如图9所示:
