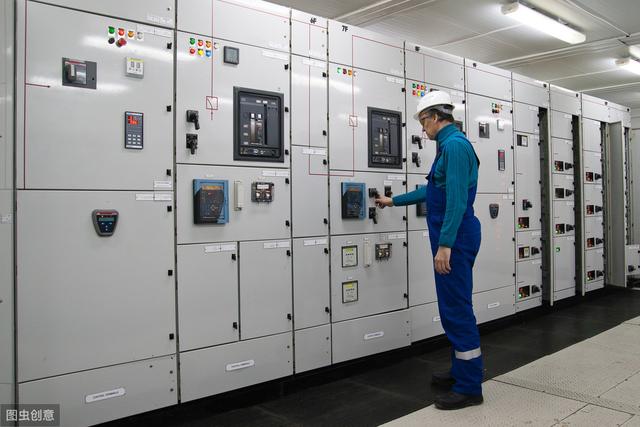

中心高压开关柜因其体积小、占地面积小、结构紧凑而被广泛应用于配电系统。然而，由于在设计和制造过程中，一些附件不太适合在生产现场使用。根据现场经验，分析了存在的问题，并提出了几点改进措施。

中央高压开关柜具有技术性能高、设计新颖、结构合理、可靠的“五防”联锁功能、体积小、柜体技术先进、独立封闭的继电器仪表室、母线室、断路器室等特点。安装维护方便，操作简单，运行可靠性高，使用寿命长等。因此，我们的大多数35kV及以下系统采用中央高压开关柜。

我公司管辖50多套变电站套。10-35kV系统中有600多个中间柜。中间机柜较多，主要是KYN、DYK和GG-A。虽然中央高压开关柜具有明显的优势，但在现场应用中仍存在许多问题和安全隐患。根据现场经验，作者提出了几点改进措施，供用户和厂家参考和讨论。

运行中存在的问题

1)在母线上安装绝缘热收缩套有很多缺点

近年来，由于电网建设迅速，开关柜也一直供不应求。为了减小柜体的尺寸，大多数制造商已经减小了母线之间的绝缘距离以及母线和柜体之间的绝缘距离。因此，净空气绝缘距离和爬电比距离均小于相关规定。为了满足绝缘强度，制造商采用了在母线上安装热缩护套的方法。

安装热收缩套有许多缺点。首先，汇流条通常具有大的载流能力，并且产生的热量被热收缩套包裹，这不利于散热。其次，收缩套管受热后容易发生静电吸尘，天气潮湿时会产生较大的放电现象，从而降低收缩套管的绝缘强度；第三，热收缩套不防火。当发生电气火灾事故时，热缩护套成为“向室内点火”和“火上浇油”的媒介，加速了事故的进一步扩大。

我公司发生了两起电缆头火灾事故，引发了母线室热缩护套着火，导致母线熔断器开关烧坏。因此，母线不应配备热缩护套，导体与地之间的绝缘距离应满足国家电网公司的18项对策要求。

2)中央柜电缆室后柜门锁定程序不合理

Most 开关柜在操作锁定过程中设计不合理。当线路停止维护时，必须关闭线路接地开关或在电缆头安装接地线。制造商设计的开关操作顺序如下:开关关闭后，将开关手车拉到试验位置，用机械锁锁住电缆室柜门，接地开关关闭后，电缆室柜门才能打开。

这种设计概念可能是基于防止电击事故的发生，但它忽略了接地设备在接地前不需要验证电压的规定。现场作业时，电缆线路接地前，必须确认电缆线路无电压，验电时必须打开电缆室柜门。因此，操作锁定程序中的开关柜设计与现场使用不一致。

3)开关柜打开后面的电缆柜不方便。

在我们公司变电站中，相当多的开关使用KYN系列中央柜，而开关柜的背面使用挡板门，挡板门用许多螺钉紧固。一些观察窗位置太高，而另一些太小。

这有两个缺点。一是检查设备不方便，看不到接地开关的操作位置。安装在电缆室下部的避雷器看不到避雷器的运行状态。其次，当电缆线路维护需要确认没有电气安装接地线时，很难打开电缆室的柜门，还需要一个专用的内六角扳手。

4)开关柜前面板上储能指示灯的含义不一致

开关柜面板配有开关储能指示器，用于通知操作和维护人员开关机构是否已经储能。在早期产品中，开关柜没有储能指示器，这不利于监控开关是否储能。开关柜配有储能指示灯，但指示灯的含义不一致。有些在“不储存能量”时开启，有些在“储存能量”时开启，有些只在“储存能量”时开启。指示灯含义不一致，不利于操作人员判断开关是否储能。

5)中心开关柜电缆室内避雷器位置不合适

目前，中央机柜都是通过电缆引出的。为了防止过电压，避雷针安装在电缆室的下部。然而，一些避雷器直接安装在电缆头连接处的下方，占据了电缆的安装位置。由于电缆室内空间狭小，电缆又厚又硬，不易弯曲，给电缆头的连接和安装带来困难。

6)手车开关面板上没有中文标志

手车开关面板配有开/关位置指示器和手动开/关按钮。开/关位置指示器使用数字0和1来指示开关的操作状态。手动开/关按钮由红色和绿色区分，有些用英语标记。这些部件对操作和维护非常重要，但没有中文标记。

7)中央柜综自护板下端未留有微机“五防”开关操作电路的电码锁孔

根据规定，电气设备应配备“五防”装置。目前，变电站是非常普遍使用的微机“五防”装置。为了防止开关误断，在开关操作电路的电源中串联了一个“五防”电码锁。但是，厂家没有在中央柜单元面板下预留微机“五防”开关操作电路的电码锁孔，给现场安装和接线微机“五防”装置带来很大不便。

改进措施和建议

1)不要在母线上安装绝缘热收缩套。净空气绝缘距离应符合要求。

高电压开关柜时，应选择具有完整“五防”功能的加强绝缘产品，其外绝缘应满足以下条件:净空气绝缘距离≥125毫米(12kV)和≥360毫米(40.5kV)；爬电比≥18毫米/千伏(瓷绝缘)和≥20毫米/千伏(有机绝缘)。

因此，建议中央柜内的母线不要设置热缩护套，导线与地面的绝缘距离应符合要求，以防火灾事故。

2)中央机柜电缆室的后机柜门用现场显示器锁定。

针对操作锁定过程中开关柜设计不合理的问题。在生产中，我们拆除了土刀锁紧的电缆室柜门机械锁紧装置，采用了微机五防锁紧。我们建议厂家拆除这部分功能，当带电显示器有电压时，可以用线路侧的带电显示器锁住电缆室的柜门，当带电显示器没有电压时，可以打开电缆室的柜门。

然而，带电显示器上的电流只能证明电路有电压，而带电显示器上的电流不足不能完全证明电路没有电压。因此，当电缆线路需要接地时，用户必须首先确认没有电压，这对用户来说非常清楚。

3)开关柜背面电缆室柜门由挡板式改为转轴式。

建议将电缆室的后挡板改为带转轴的门，门可以挂一把锁，由微机锁定。在门下端的适当位置开一个200×150毫米的观察孔，观察孔用推拉式有机玻璃堵住。

这样，可以通过有机玻璃窗口观察设备，并且当用红外温度计测量电缆头时，可以将有机玻璃推到一边进行温度测量。电缆室的门也很容易打开，在检查电缆线路并接地时不会误操作。

4)开关柜前面板上储能指示器的指示应统一

根据现场运行经验，建议将储能指示灯改为始终点亮的“储能”指示灯。如果“未储能”指示灯亮，即开关储能后指示灯不亮，但当灯损坏或电路故障时指示灯不亮，操作者无法判断是否正常。

如果“储能过程中”开关的指示灯亮，当指示灯不亮时，也可能是灯故障或电路故障，这并不表示储能或电路故障是否存在。只有当“储能”指示灯正常亮时，开关机构才能正常储能；否则，开关不储存能量或指示灯电路故障。只要“储能”指示灯不亮，操作员应进一步检查以确定原因。

5)避雷器在中心开关柜电缆室的位置应合适。

为防止过电压，电缆室下部安装的避雷器位置应适当，留出安装电缆头的位置，使安装更加方便，也便于用户使用。

6)手车开关面板上的标识应为中文

手车开关面板上的开关按钮可用于维护和调试，也可用作紧急跳闸按钮。打开和关闭位置指示器指示开关的运行状态。这些部件对于操作维护和操作检查非常重要，用户一目了然。

建议制造商在这些部件的上端使用中文标记，下端使用英文或数字标记，以便于现场操作、维护和检查。

7)中央柜综自组装面板的下端应设有微机“五防”开关操作电路的电码锁孔

为了便于现场安装微机“五防”装置，建议厂家在中央柜自组装装置面板下预留微机“五防”开关操作电路的电码锁孔，并与电码锁的二次线匹配。

结论

中央高压开关柜在现代电网建设中发挥着越来越重要的作用，但在实际运行中仍存在一些缺陷和问题。因此，有必要分析存在的问题，思考解决问题的措施和方法。采用上述改进措施后，中央设置开关柜将更加完善和合理，将起到保证安全生产的作用。运行巡检非常方便，安装和维护也非常方便，更有利于厂商的市场竞争。
