一台1250千伏变压器，一次中压侧为6kV，二次低压侧为0.4千伏，变压器阻抗电压为6%，额定电流为1804A，短路电流为30.1千安。低压进线断路器的额定电流为2000安，长延时过载保护设置为0.8In = 1600A安，短延时短路保护设置为5In=10kA，瞬时短路保护设置为8In=16kA。

一天，低压开关柜的抽屉在与分支母线的连接处发生短路故障，故障持续了半个多小时。在此期间，中压断路器不执行保护动作，较后低压进线断路器执行保护动作。

故障发生时，天气良好，温度不高，低压开关柜开始正常运行。

事故始于400A抽屉中的短暂电弧，但低压进线断路器和400A抽屉中的断路器都没有跳闸保护。紧急断开后，现场人员拔出抽屉断路器进行检查，未发现明显问题。推，继续跑。

第二次短弧没有引起操作员的注意，直到第三次强弧引起低压进线断路器的跳闸保护。后来发现低压开关柜的分支母线损坏严重。

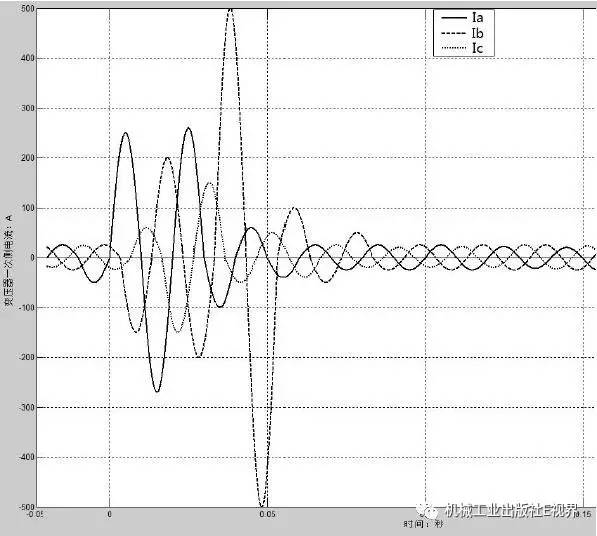

让我们看看首先个故障记录:

从故障记录来看，事故发生时，故障点发生了三相短路。电流的较高瞬时值为b相的500安，即低压系统b相的7.5千安。

首先次短路故障持续了160毫秒

经检查，发现一套低压开关柜的400A抽屉式电路对抽屉式电路与分支母线连接处的绝缘支架有严重的烧蚀损坏。因此，可以得出结论，首先次故障是由过热和灰尘引起的漏电引起的。事故发生后，电弧吹散了灰尘，爬行和电击自动停止。

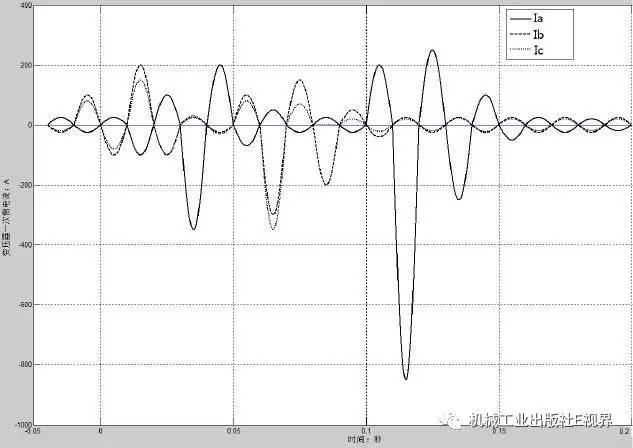

让我们看看第二个故障记录:

在图中，我们看到一种现象:b相和c相的电流波形一致，并且与A相相反。该波形表明A相对地短路，即单相接地故障。

可以看出，A相电流较大值约为850安，将变压器比乘以15，低压A相单相接地故障电流为12.75安，故障持续180毫秒

从前面的描述可以看出，第二次故障发生在操作员再次接通电源之后。由于首先次故障电弧严重损坏了分支母线绝缘支架的绝缘能力，第二次故障是由单相接地故障引起的。虽然故障电弧存在的时间很短，但分支母线绝缘支架的绝缘能力已经完全被破坏。

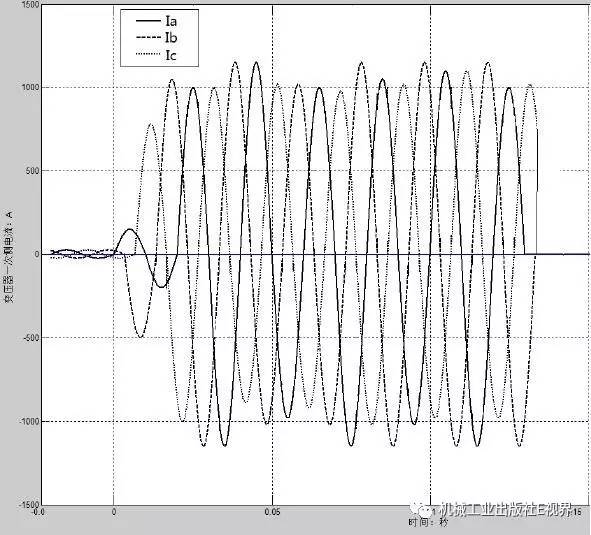

让我们看看第三个故障记录:

第三次故障记录的波形是简单的三相短路。6kV侧的较大电流为1150A，相当于400V低压侧的17.25kA。该电流值超过了低压进线断路器的瞬时整定值16kA，因此当三相短路电流的较大值连续出现100毫秒的5个周期时，断路器执行短路保护。

由于分支母线上发生短路，故障点下游400A抽屉中的断路器肯定不会跳闸。

值得注意的是:低压开关柜的维护和保养非常重要，应定期清洁开关柜区域内各部件的灰尘，尤其是各绝缘部件的灰尘；定期检查低压开关柜的运行情况，发现问题及时更换绝缘部件，消除事故隐患。

编者按:如果有什么秘密，就应该严格按照标准操作，按照标准操作，任何遗漏或侥幸都可能付出代价！

本文选自《低压成套开关设备原理与控制技术》第二版，由机械工业出版社出版。

一个非常重要的一点是，这本书是基于7251.2013。边肖还把这个标准放入资源库，每个人都可以下载。

一篇宣布的文章:解读2013年版和2005年版之间的对比和差异

主要技术变化如下:

-原GB 7251.1/IEC 60439-1的双重功能已被取消，该标准本身是产品标准，也是GB 7251/IEC 60439系列产品的“通用”标准。

-GB7251.1只是GB7251系列产品的“通用”标准。

-GB 7251.12取代了原GB 7251.1产品标准；

-通过验证，已经消除了型式试验成套设备(TTA)和部分型式试验成套设备(PTTA)之间的差异。

-采用三种不同但等效的验证要求形式:验证试验、验证比较和验证评估；

-对温升要求的详细描述；

-包含成套设备空壳标准(GB/T 2064)的要求；

-标准的整体结构与其作为“通用”标准的新功能相匹配。

让我们仔细看看:

1.GB7251.1的双重角色已被取消

GB7251.2005(IEC60439-1:1999)起着双重作用。它不仅是成套设备的产品标准，也是其他相关成套设备的通用文件。相比之下，GB7251.2013不再是产品标准，而是纯粹意义上的通用文件。

同时，GB7251还配备了几个系列的辅助标准——产品标准，每个产品标准只涉及一种特殊类型成套设备的一个要求。

例如，IEC61439-0是指导读者阅读的用户指南。IEC61439-1是一般原则，IEC61439-2是低压开关设备，IEC61439-3是配电盘，IEC61439-4是施工现场开关设备，IEC61439-5是电网开关设备，IEC61439-6是母线干线系统。

当读者需要了解与低压开关设备相关的型式试验标准时，必须同时使用IEC61439-1和IEC61439-2。

同样，如果读者需要了解与电网配电成套开关设备相关的型式试验标准，则必须同时使用IEC61439-1和IEC61439-5。

2.TTA和PTTA被取消了

我们知道，在GB7251.2005中，低压成套开关设备分为型式试验成套设备(TTA)和部分型式试验成套设备(PTTA)。这里的TTA指符合确认类型或系统的低压成套开关设备和控制设备。与本部分验证的完整设备相比，没有影响性能的差异。PTTA指的是一套完整的低压开关设备和控制设备，包括型式试验方案和不进行型式试验的方案，后者由已试验的型式试验方案得出(例如通过计算得出)。

PTTA的关键词是通过计算确定开关柜的类型和结构。这里的计算依据是GB/T 24276-2009《部分型式试验用低压成套开关设备和控制设备(PTTA)温升评估的外推法》，等效标准为IEC/TR 60890:1987；还有GB/T 24277-2009《评估部分型式试验包(PTTA)短路耐受强度的方法》，等效标准为IEC/TR 61117:1992。

虽然有设计和制造低电压开关柜的PTTA的指导性文件，但其计算的复杂性超过了一般制造商的计算能力，使得PTTA实际上难以实现。

因此，TTA和PTTA在GB7251.2013和IEC61439-1:2011中被取消。而且规定，低压开关柜的工厂要生产一定型号的低压开关柜，必须先提交低压开关柜的类型进行型式试验，只有通过了低压开关柜的类型试验后，才允许生产低压开关柜的类型。

此外，该标准还规定，即使是空柜也应进行相应的型式试验。

3.GB7251.2013和GB7251.2005在介电性能测试方面的差异

在GB7251.2005中，绝缘测试的额定隔离电压Ui的范围规定为300伏及以下。当Ui≤690伏时，介电测试电压的交流均方根值为2500伏，在GB7251.2013和IEC61439-1:2011中，介电测试电压降至1890伏

耐压试验时间在GB7251.2005中为5秒，在GB7251.2013和IEC60439-1:2011中为7秒，因此耐压试验时间延长。

4.温度上升极限值下电源频率的50Hz和60Hz之间的差值

在英国标准7251.2013和国际电工委员会61439-1:2011中，当额定电流小于或等于800安时，50赫兹和60赫兹的工频温升限值相同。当额定电流大于800安培时，60赫兹的温升极限是50赫兹的95%。

此外，在GB7251.2013和IEC61439-1:2011中，分支母线的温升试验应按分散系数1考虑，即分支母线的负载电流之和等于分支母线的电流。该要求高于GB7251.2005和IEC60439-1:1999。

5.短路电流验证

低短期耐受电流不超过10kA 开关柜短路电流验证试验不能进行

●当保险丝的截止电流小于17kA 开关柜时，不需要短路电流验证试验

●与变压器直接相连的辅助电路不得进行短路电流验证试验。

6.关于证书

额定电压为690伏时获得的型式试验证书可用于380伏和400伏系统，但额定电压为380伏时获得的型式试验证书不能覆盖400伏系统。

由于380x1.05 = 399V伏小于400伏，IEC61439规定证书所涵盖的额定电压与测试电压之比高达1.05倍，因此在380伏下进行的型式试验所获得的测试证书不能涵盖400伏的额定电压系统。

GB7251.2013(国际电工委员会61439-1:2011)和GB 7251.2005(国际电工委员会60439-1:1999)之间的区别并不仅限于此，也没有详细列举。总之，IEC61439对低压开关柜的型式试验具有深远的意义和影响。
