近年来，系统中的许多单元都遇到了开关柜凝结问题。为了解决开关柜凝露的顽症，绍兴供电公司变电站运维室创新研究团队，在展望变电站运维设备业主的基础上，强化设备业主深入运维的理念，积极分析设备运行中存在的问题，以220千伏变电站开关柜为研究对象，在全面落实各项安全防护措施的前提下，开展凝露专题研究。通过为期三个月的冷凝专项观察，团队广泛查阅科技文献，积累观察和实验数据，分析原因，绘制露点温度开关柜与环境温度和相对湿度的关系曲线，制定针对性的控制措施，为其他变电站处理类似问题提供有效的参考方法。

(一)凝结的概念

冷凝是指当物体表面温度低于周围空气的露点温度(冷凝温度)时，水蒸气在物体表面冷凝的现象。空气的露点温度与环境温度和相对湿度有关。因此，物体是否凝结取决于环境温度、物体本身的温度、相对湿度和露点温度。

(2)露点温度与环境温度和相对湿度的关系

查阅科技文献后，露点温度与环境温度和相对湿度的关系如下:

在相同的环境温度下，相对湿度越高，露点温度越高，露点温度与相对湿度成正比。

在相同的相对湿度下，环境温度越高，露点温度越高，露点温度与环境温度成正比。

(3)影响开关柜凝结的因素

经过详细分析，影响开关柜凝结的较终因素如下:

(a) 开关柜露点温度和环境温度，

相对湿度图

从2016年11月底至2017年2月上旬，团队成员对前景变化开关柜的凝结现象进行了近3个月100多次的专项观察、实验和对比分析，并绘制了露点温度开关柜与环境温度和相对湿度的关系图。

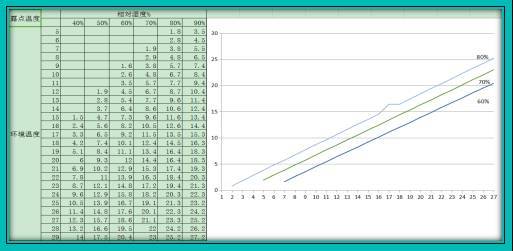

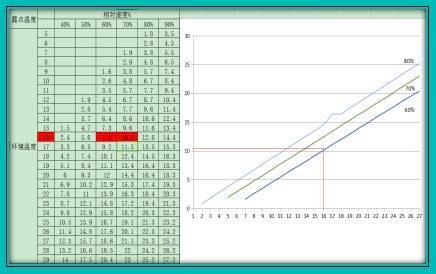

表1:露点温度与环境温度和相对湿度之间的对应关系

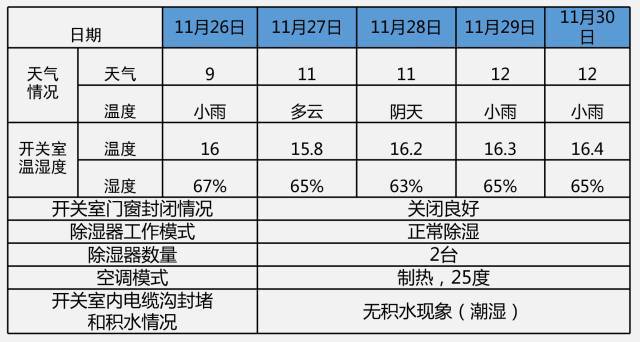

(2)特别观察1:露水情况调查

(2016/11/22016/11/30)

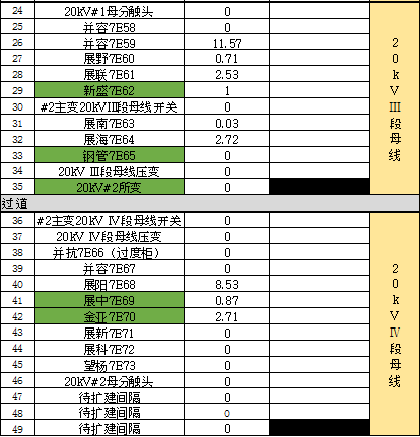

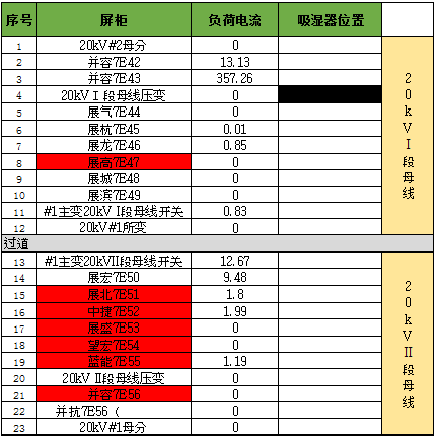

口部除湿器的位置产生冷凝开关柜

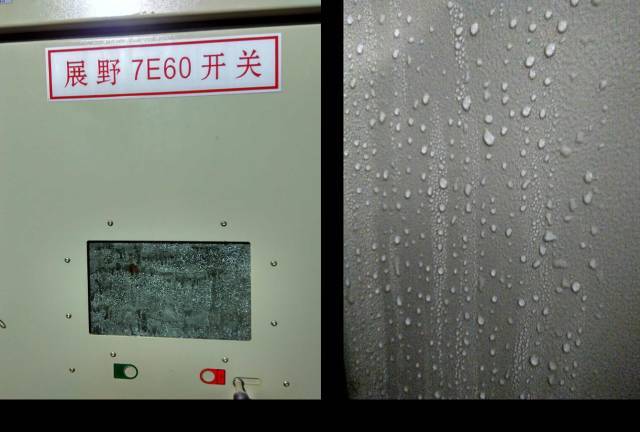

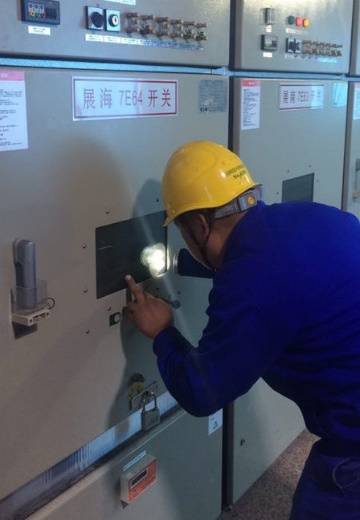

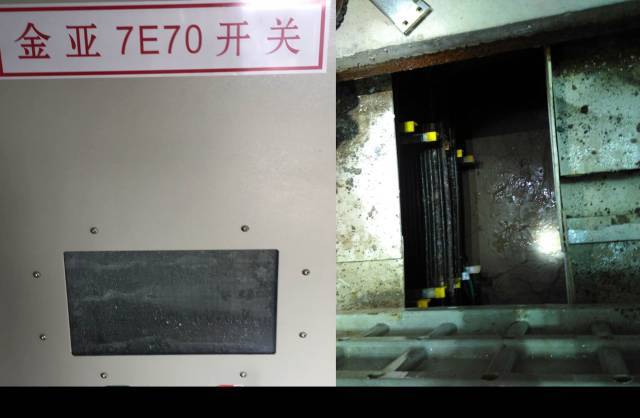

现场检查发现有16扇间隔开关柜(不均匀分布)的前柜门玻璃观察窗有结露现象。打开前柜门，发现其内壁有水滴，后柜门内侧良好。

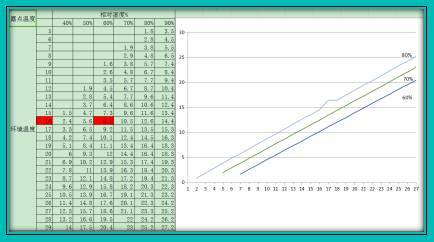

配电室的平均温度为16.1度，平均湿度为65%。根据表1，当开关柜设备温度约为10度时，可形成冷凝。

在观测期间，天气温度为12度(即开关柜体温)，空气潮湿，由天气环境引起的配电室相对湿度和柜体温度满足冷凝条件。

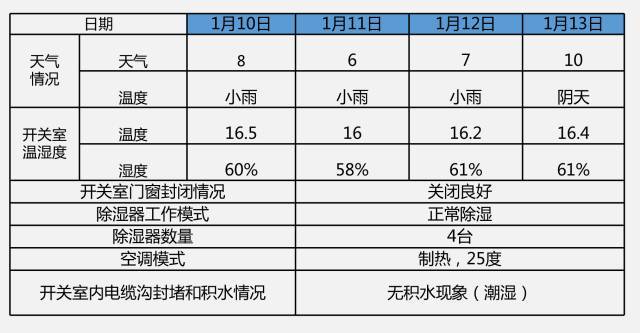

(2)特别观察2:除湿机对露水的影响

(2017/01/2017/01/13)

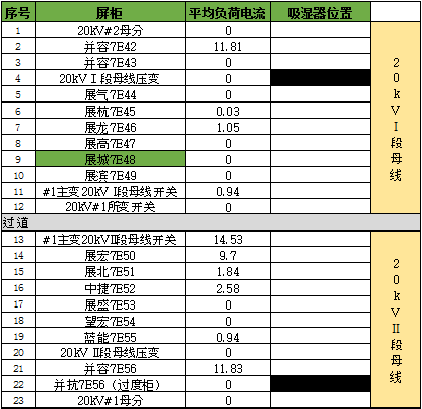

口部除湿器的位置产生冷凝开关柜

现场检查发现，增加两台除湿机后，有6扇间隔开关柜的前柜门观察窗出现结露现象。前柜门打开时，没有水滴，后柜门状况良好。

配电室的平均温度为16.3度，平均湿度为60%。根据表1，当开关柜设备温度约为8.2度时，可形成冷凝。

在观测期间，天气温度为10度(即开关柜体温)，空气潮湿，由天气环境引起的开关室相对湿度和柜体温度满足冷凝条件。

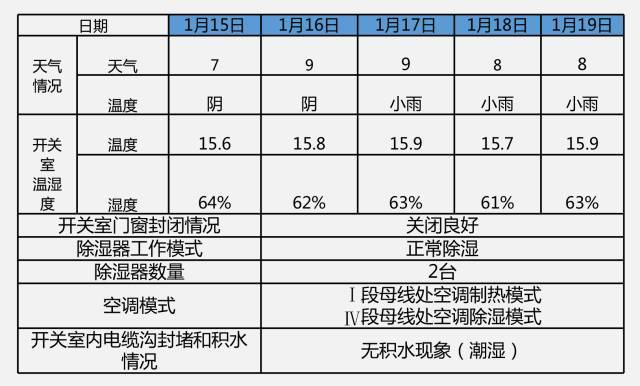

(2)特别观察3:空调方式对冷凝的影响

(2017/01/12017/01/19)

出口除湿器位置开关柜带冷凝出口的出口空调位置

现场检查共发现8扇间隔开关柜的前柜门观察窗有结露现象，集中在制热模式空调侧，后柜门均完好。

配电室的平均温度为15.8度，平均湿度为63%。根据表1，当开关柜设备温度约为9度时，可形成冷凝。

在观测期间，天气温度为9度(即开关柜体温)，空气潮湿，由天气环境引起的配电室相对湿度和柜体温度满足冷凝条件。

(3)比较分析:

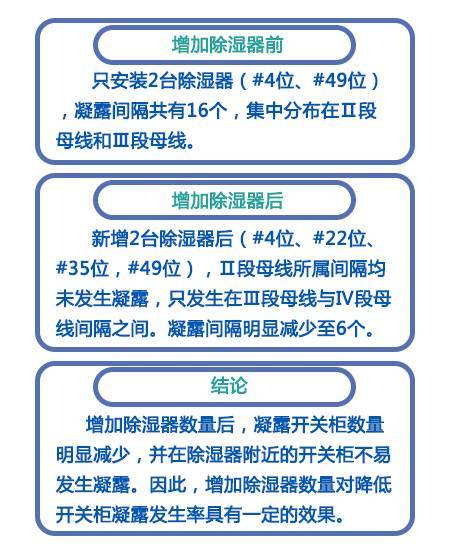

1.除湿器安装位置和数量对冷凝的影响

2

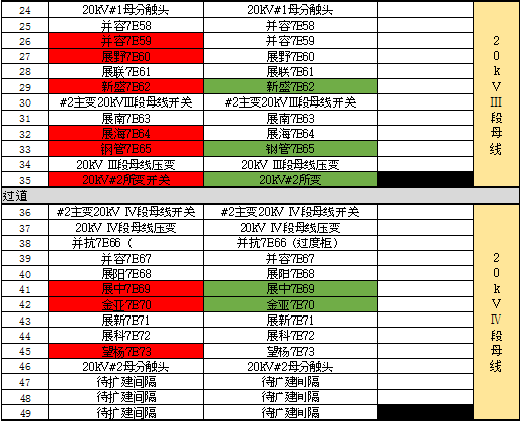

增加除湿器前冷凝开关柜的除湿器位置

添加除湿器后冷凝开关柜

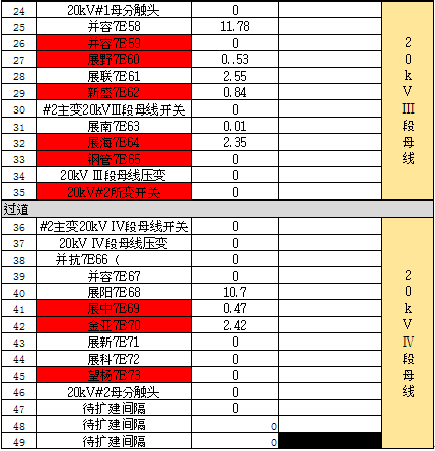

2.机柜温度对冷凝的影响

特殊观察期间的统计表明，主变压器开关柜(大电流柜)中从未发生过结露，靠近大电流柜开关柜的变压器中很少发生结露。冷凝间隔是小负荷或空的充电线。

一般来说，电流越高，机柜温度越高。根据冷凝机理，机柜温度越高，与环境温度的温差越小，发生冷凝的可能性越小。

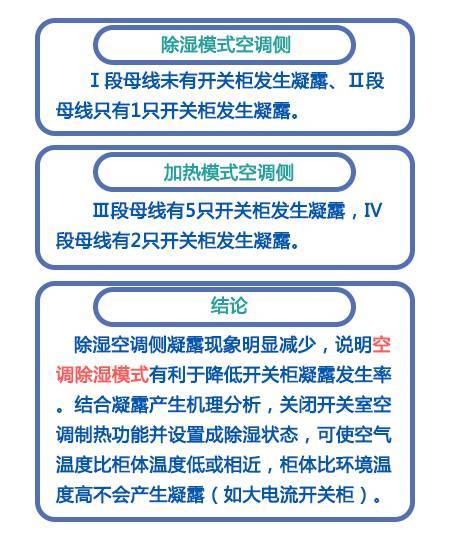

3.空调方式对冷凝的影响

在除湿器位置相对平衡的前提下，除湿模式下空调侧仅出现1 开关柜冷凝，制热模式下空调侧出现7 开关柜冷凝。

口部除湿器的位置产生冷凝开关柜

(资料来源:变电站E系列)
