一、五防防止负荷分离刀

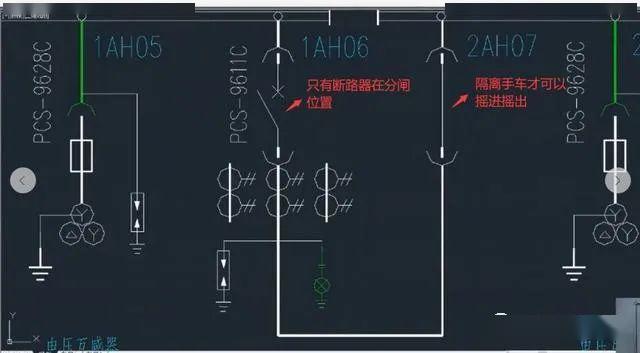

1.只有当1AH06断路器就位时，才能允许右侧的隔离手车摆动进出。这被称为防止隔离刀在负载下打开和关闭的五种预防措施之一。只有当断路器处于断开位置时，才能允许隔离手车摆动进出。

二、第五防防止误合闸断路器

只有当接地开关处于断开位置且隔离开关处于闭合位置时，断路器才能闭合

只有当有断电命令并且断路器需要打开时，断路器才能打开

三、五防防止带电接地刀

接地刀只有在需要检修的电源开关停止且高压验电器检查无电压后才能闭合

第四，用接地刀防止电力传输

当需要送电时，应检查操作票，找到所有的接地点，断开所有的接地刀，并在允许送电前拆除所有的接地线。

五、防止误入带电区间

只有当高压柜的隔间未充电时，在关闭接地刀后，门才能打开并进入隔间。

六、高压柜二次闭锁

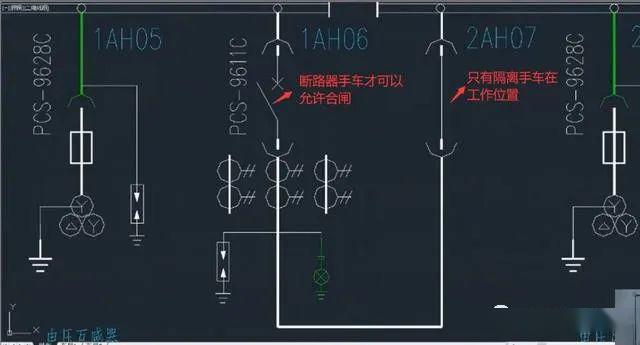

只有当隔离手车处于工作位置时，断路器手车才允许接通。除了联锁断路器手车和两个进线柜外，该断路器手车需要分别与隔离手车联锁。

该隔离手车仅与同一电源断路器的手车互锁。不管是什么，如果另一条电源进线接通，我的断路器手车关闭，我的图中的隔离手车是否摆动进出都没有关系。隔离手车未装载。在没有负载的情况下可以自由进出。不允许带负荷进出。不允许带负荷开关。空载时不允许开关。

这是我们对两条引入线和一个接触柜的常见阻塞方法。

二次控制图

1.我们KYN28高压柜的常见柜形称为进线柜。

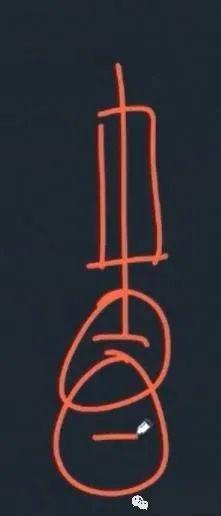

上图显示的是一个电压互感器，中间的电极是一个电压互感器。

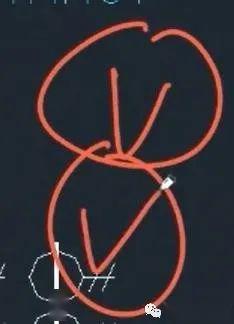

上图显示了两台电力变压器的VV连接。

上图显示了三个电压互感器。

2.在正常情况下，KYN28通常配备有DC屏幕，尽管您在进线柜中也有一个电压互感器。

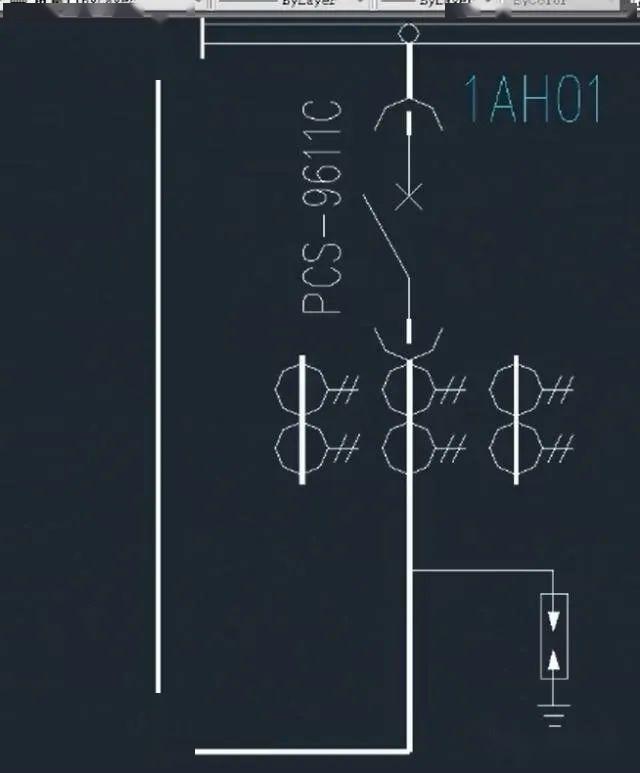

3、电流互感器

该图显示了三个电流互感器。高压负荷为10KV水泵和风机。如果高压柜下的负载都是一些变压器，民用变压器可以用两个电流互感器代替三个电流互感器。
