1，高电压配电柜

简介

高压配电柜也可称为高压开关柜，指电压等级为3.6千伏至550千伏的电气产品，主要包括高压断路器、高压隔离开关和接地开关、高压负荷开关、高压自动重合闸和分段器、高压操作机构、高压防爆配电装置和高压开关柜等。其用于电力系统的发电、电力传输、电力分配、电力转换和消耗，以起到开关、控制或保护的作用。高压开关制造是输变电设备制造的重要组成部分，在整个电力行业中占有非常重要的地位。

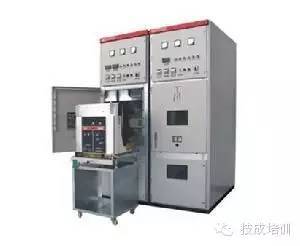

高压配电柜

配电柜函数

配电柜具有架空接入线路、电缆接入线路、总线连接等功能。

配电柜成分

配电柜应满足GB 3906-1991“35kV交流金属封闭开关设备”标准的相关要求。它由柜体和断路器组成。柜体由外壳、电气部件(包括绝缘)、各种机构、二次端子和连接线组成。

柜体材料

1)冷扎钢板或角钢(用于焊接机柜)；

2)镀铝锌钢板或镀锌钢板(用于组装机柜)。

3)不锈钢板(不导磁)。

4)铝板((非导磁率)。

2.柜体功能单元:

1)主母线室(一般情况下，主母线布置为“pin”或“1”两种结构

2)断路器室

3)电缆室

4)继电器和仪表室

5)柜顶小母线室

6)二级终端室

机柜中的电气元件

1.机柜中常见的主要电气部件(主电路设备)包括以下设备:

简称CT

开关柜

开关柜

接地开关[例如JN15-12]

避雷器(钢筋混凝土吸收器)[例如HY5WS单相型；TBP、JBP组合]

隔离开关[如GN19-12、GN30-12、GN25-12]

高压断路器[例如少油型(S)、真空型(Z)、SF6型(L)]

高压接触器[例如JCZ10D/400A]

高压保险丝[例如RN12、XRNP-12、RN12]

变压器[例如，SC(L)系列干式变压器，s系列机油变压器]

高压现场显示[DXN-Q，DXN-T]

绝缘零件[如穿墙套管、接触盒、绝缘体、绝缘热收缩(冷收缩)护套]

主总线和分支总线

高压电抗器[如串联型:CKSC和起动电机型:QKSG]

负载开关[例如FN26-12(L)，FN16-12(Z)]

高压单相并联电容器[如BFF130-1]等

2.机柜中常用的主要二次元件(也称为二次设备或辅助设备，指用于监控、控制、测量、调节和保护一次设备的低压设备)如下:

继电器、电度表、电流表、电压表、功率表、功率因数表、频率表、保险丝、空气开关、转换开关、信号灯、电阻、按钮、微机综合保护装置等。

高电压开关柜分类

根据断路器的安装方式

根据断路器的安装方式，可分为移动式(手车式)和固定式

(1)可拆卸式或手车式(用Y表示):表示柜内的主要电气部件(如断路器)安装在可拆卸的手车上。由于手车柜的互换性好，电源的可靠性可以大大提高。常见的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和二手手车等。，如KYN28A-12。

(2)固定式(用G表示):表示柜内所有电气部件(如断路器或负荷开关等)。)是固定类型。固定类型开关柜相对简单且经济，例如XGN10、GG-1A等。

按安装位置

根据安装位置，分为室内和室外

(1)室内使用(用N表示)；表示只能在室内安装和使用，例如KYN28A-12 开关柜；

(2)室外使用(用W表示)；表示它可以在室外安装和使用，例如XLW 开关柜。

根据本发明的机柜结构

根据机柜结构，可分为四类:金属封闭式铠装型开关柜，金属封闭式间隔型开关柜，金属封闭式箱式开关柜和开放式开关柜

(1)金属封闭铠装型开关柜(用字母K表示)金属封闭开关设备，其中主要部件(如断路器、变压器、母线等。)分别安装在由金属隔板隔开的接地隔间中。例如，KYN28A-12型高压开关柜。

(2)金属封闭隔板开关柜(用字母J表示)类似于铠装金属封闭开关设备，其主要电气部件也分别安装在单独的隔间中，但一个或多个非金属隔板满足一定的保护等级。例如，JYN12型高压开关柜。

(3)金属封闭箱开关柜(由字母x表示)开关柜外壳是金属封闭开关设备。例如，XGN12型高压开关柜。

(4)开放式开关柜，无保护等级要求，外壳部分为开放式开关设备。如GG-1A(F)型高压开关柜
