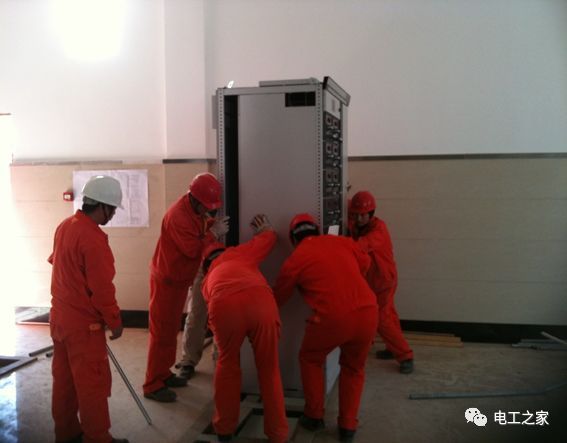

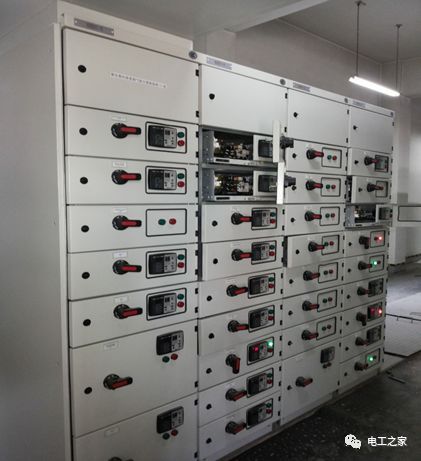

首先，开关柜安装过程控制标准

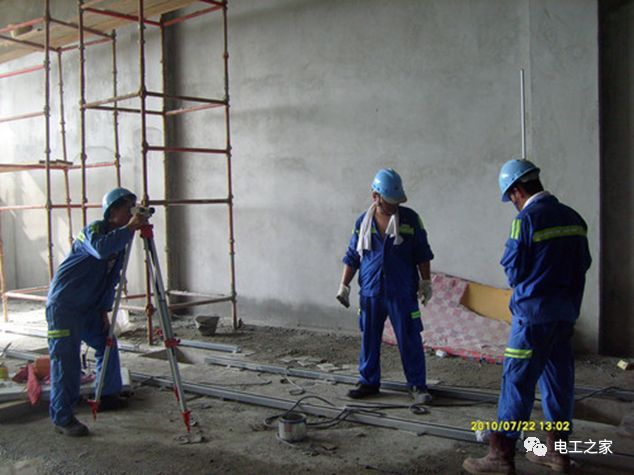

1.1根据设计图纸和制造商的面板柜数据中的尺寸要求，制作面板柜基础。
1.2 GB50172012电气安装工程面板、机柜和二次回路布线施工及验收规范

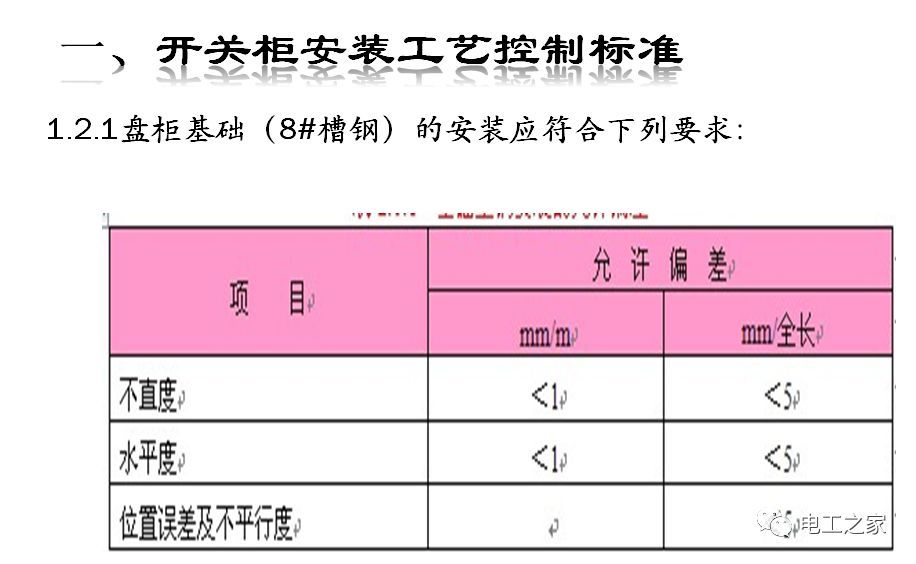

1.2.1围护基础(8#槽钢)的安装应符合下列要求:

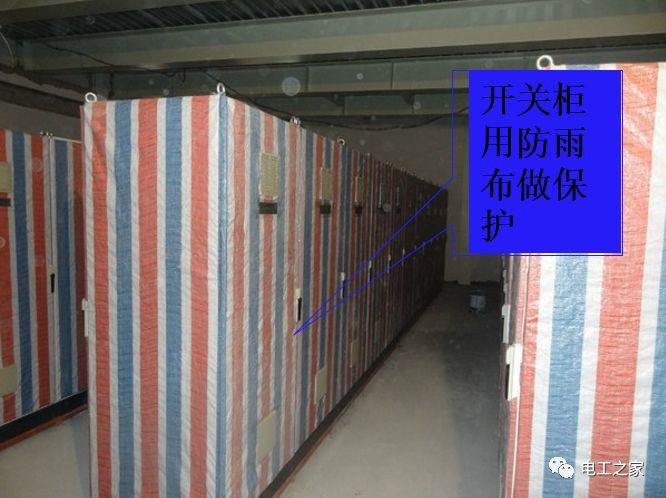

1.2.2新建变电站，为防止二次装修和灰尘进入柜内，应使用帆布包裹柜体，以避免运行中柜体相线之间的击穿。

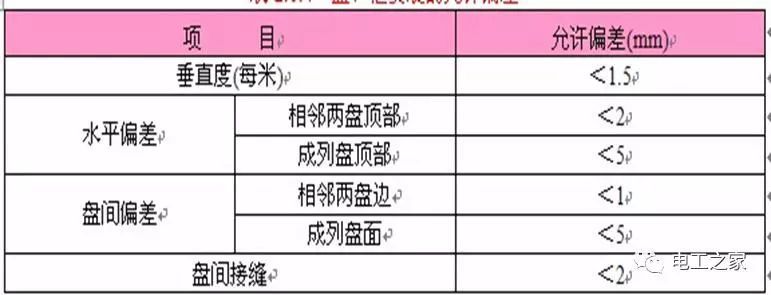

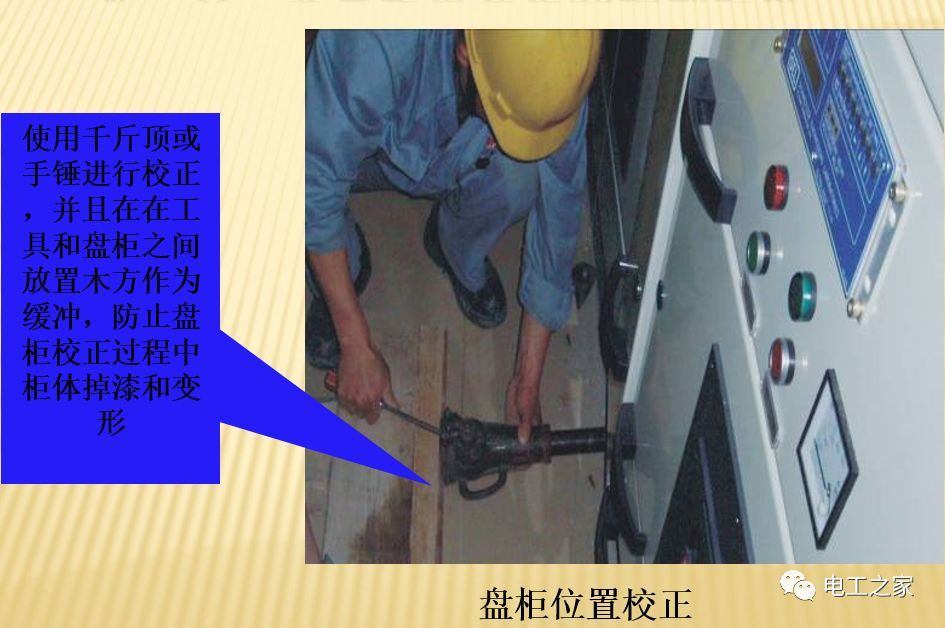

1.2.3当面板和机柜单独安装或成列安装时，其垂直度、水平偏差、面板和机柜表面偏差以及面板和机柜之间接缝的允许偏差应符合下表的规定。
一、磁盘安装过程控制标准，表，开关柜

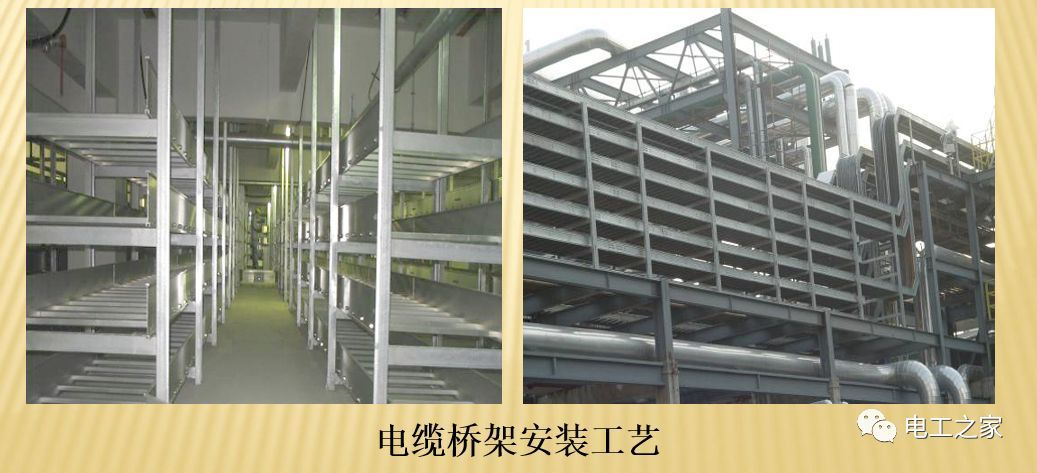

二、电缆桥架施工过程控制标准

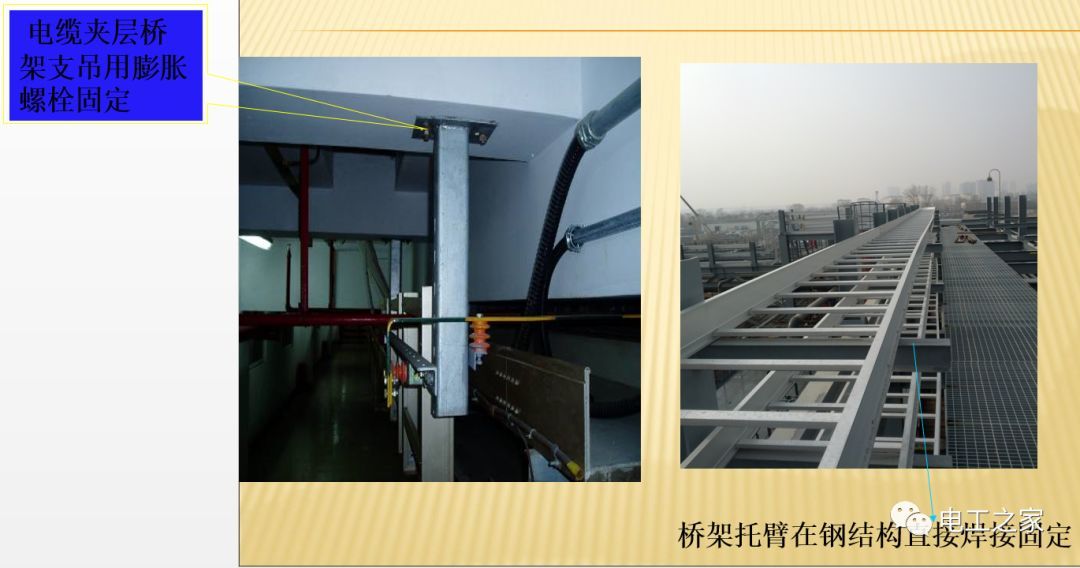

2.1、根据设计院图纸、电缆敷设清单表和现场条件确定电缆桥架的路径、位置、层数、规格。桥架安装和电缆沟支架安装符合GB50162006《电气安装工程电缆线路施工及验收规范》

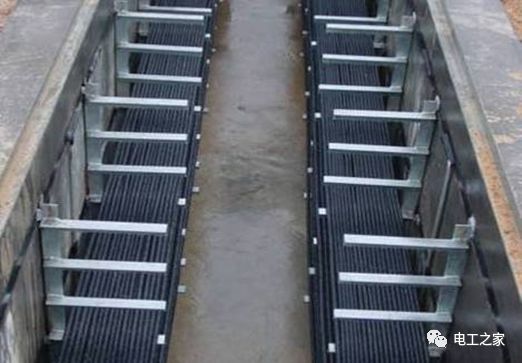

2.2、电缆沟支架一般直接焊接在预埋件上，预埋铁件不能用膨胀螺栓固定，焊接部位应在支架安装后涂漆。电缆支架应明显接地且接地良好。(铺设40*4镀锌扁钢与接地网连接)

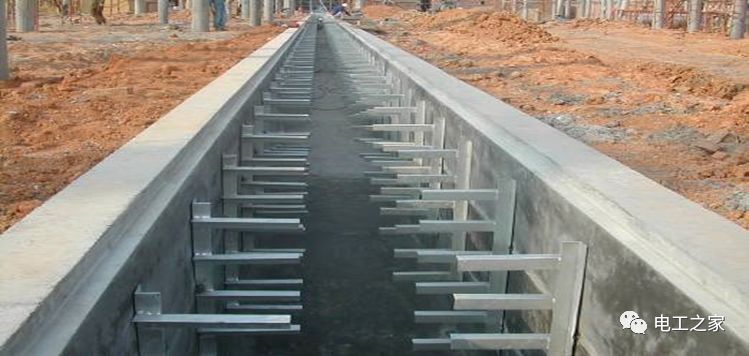

焊接到预埋件上的框架
2.3、电缆沟支架的固定应保证同一层支架在同一水平面上，其高度差不大于±5mm..

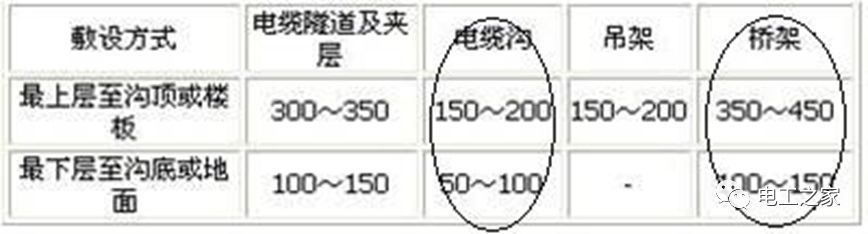

当设计未规定时，从电缆支架的较上层和较下层到沟顶、楼板或沟底和地面的距离应按照下表执行。

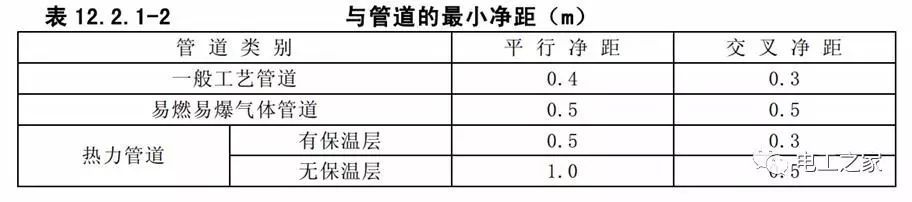

2.4电缆桥架敷设在易燃易爆气体管道和热力管道下时，当设计无要求时，与管道的较小净距应符合表12.2.1的规定

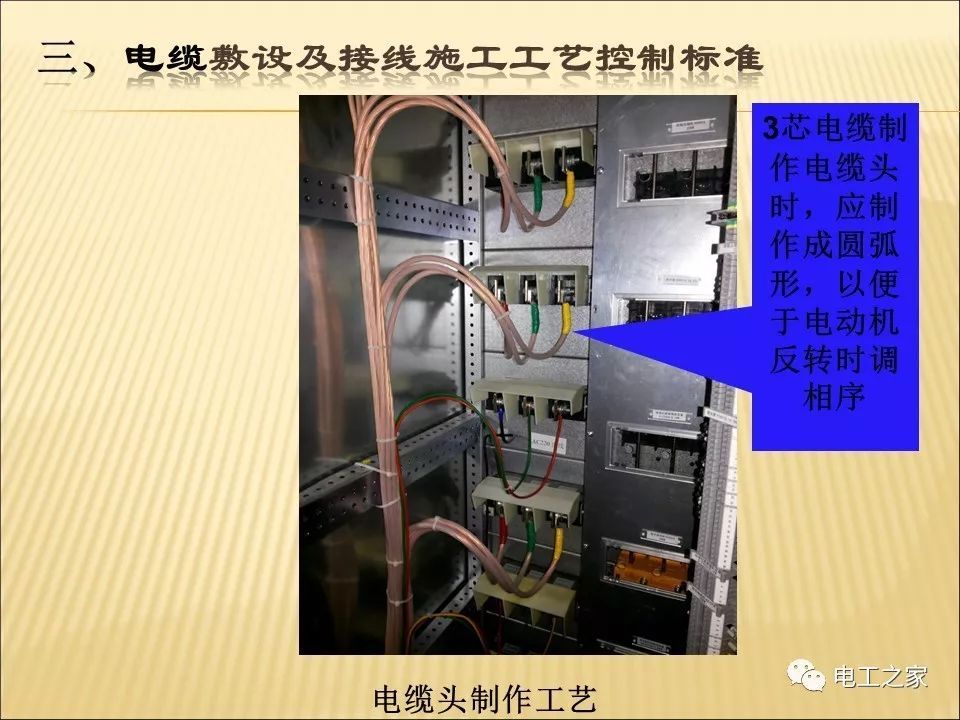

三、电缆敷设和布线施工技术控制标准
3.1、电缆预埋管道预埋

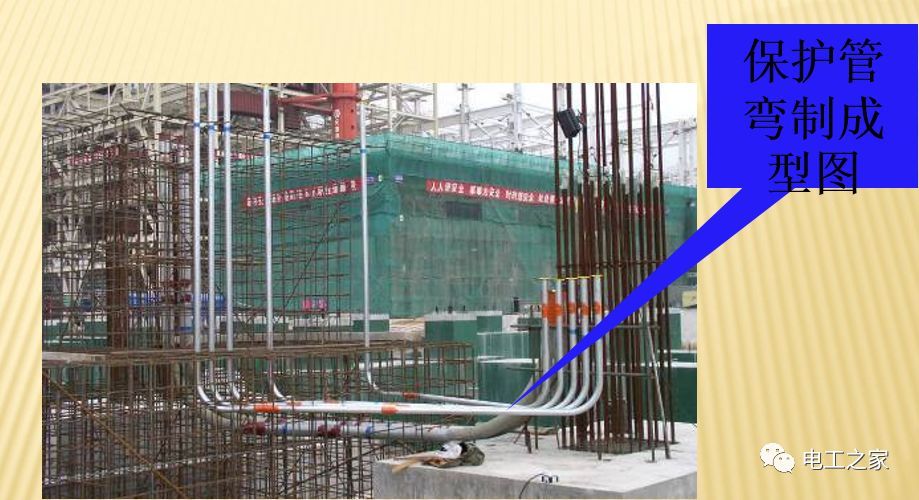

3.1.1国家标准镀锌钢管的采购。压弯管时应使用专用液压弯管机，以保证电缆预埋弯管的质量。
3.1.2电缆通道模板安装前，完成电缆预埋管的埋设施工，避免电缆通道的钻孔和埋设对土建施工质量的影响。电缆管弯曲后，不应有裂纹和明显凹痕，弯曲度不应大于管外径的10%。

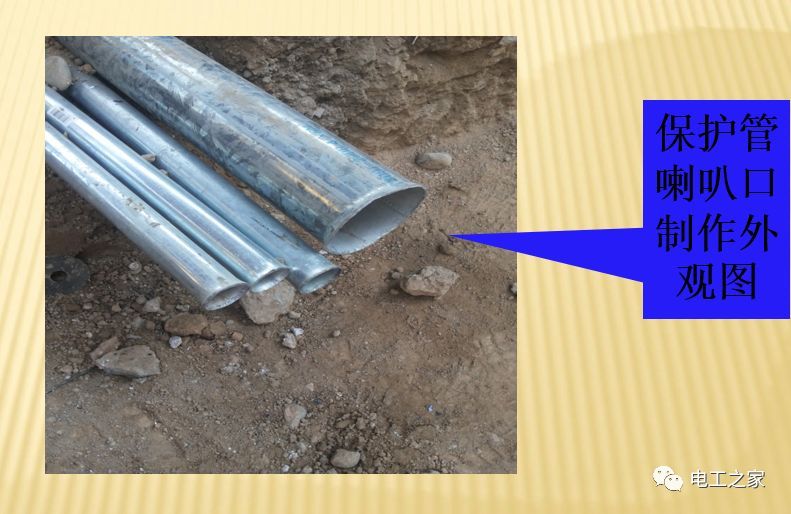

3.1.3弯曲保护管时，其弯曲半径和弯曲度应符合规范要求。切割后，喷嘴应进行打磨，并根据需要制成喇叭形。镀锌管镀锌层涂防腐漆

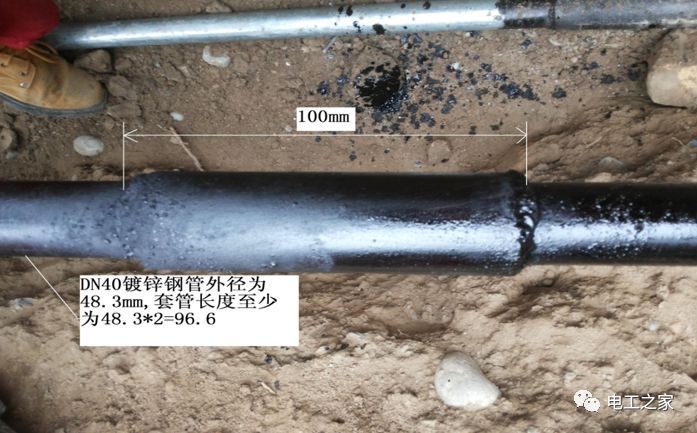

3.1.4。电缆预埋管埋设时(连接保护管)，应在地下使用短套管，套管长度至少为电缆管道外径的2.2倍；套管和钢管应完全焊接。刷防腐沥青漆。连接电缆管时，管孔应对齐，接头应紧密。地下水和泥浆不得渗入管道(埋地电缆保护管应采用接地扁钢可靠接地)

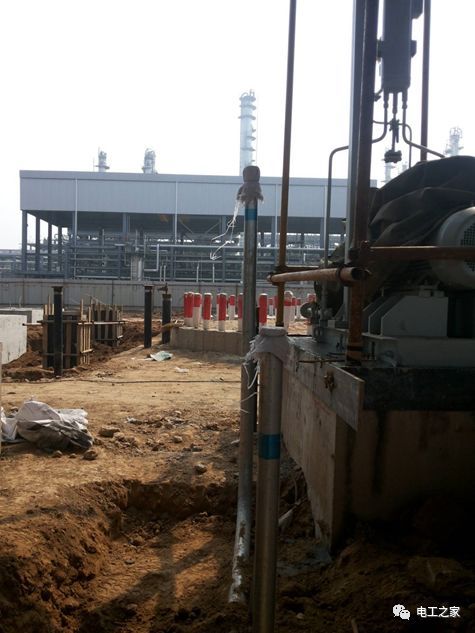

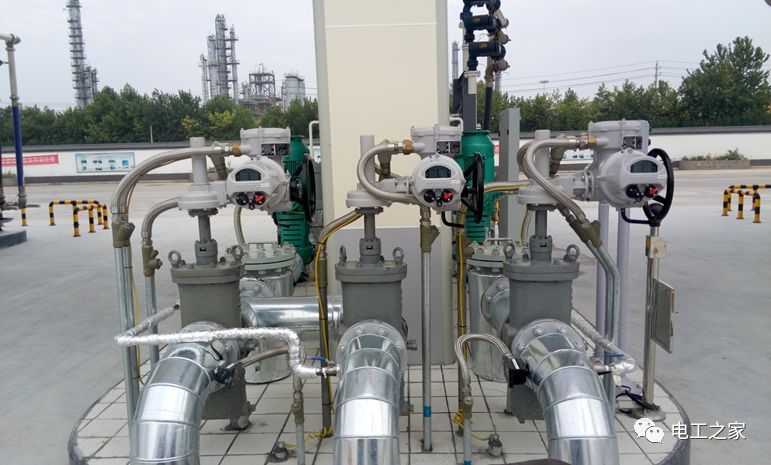

3.1.5保护管从地面伸出后，相同功率的电机管道应保证管道高度一致，保护管口应在电缆穿过管道前张开，以防止地面沉降，减小电缆上的垂直剪切力。

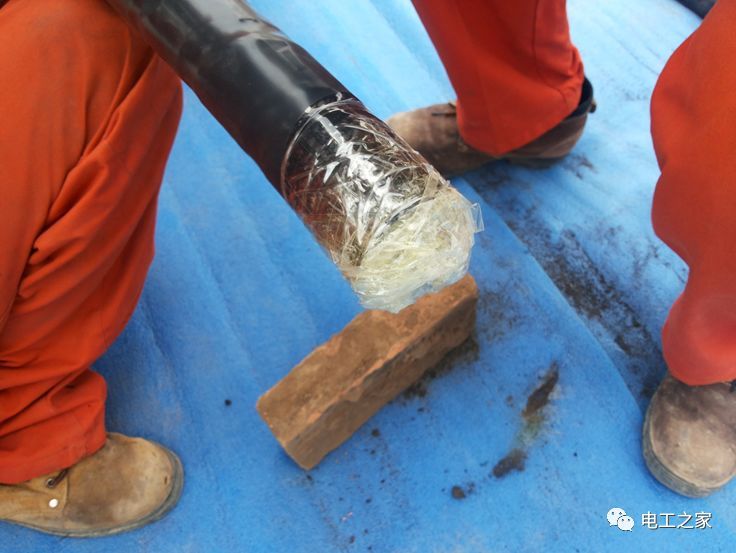

此外，电缆敷设前应对保护管的直径采取保护措施，防止石块和其他杂物堵塞管径。
电机保护喷嘴应采取保护措施，并用布条进行遮挡保护。
电机保护喷嘴应采取保护措施，并用布条进行遮挡保护。

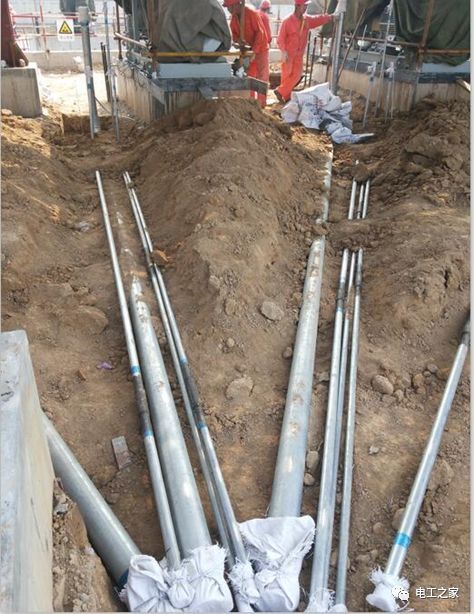

3.1.6一次到位埋设电缆预埋管，除按图纸施工外，还应考虑设备接线的实际位置，防止预埋管位置的偏差影响电缆导线的美观。

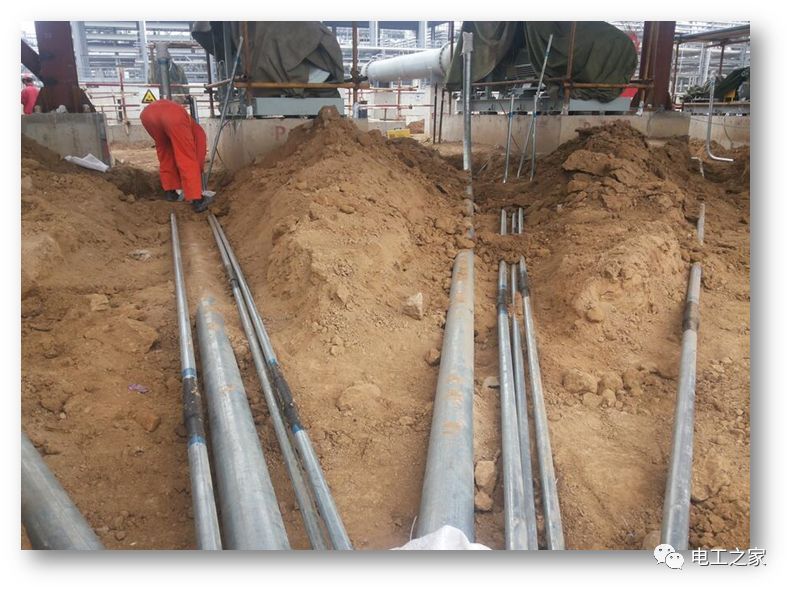

整齐美观的电缆预埋管
3.1.7电缆预埋管的埋设高度应基本相同，垂直度偏差≤2mm；除了同一位置的电缆预埋管外，同一排、同一列的电缆预埋管也要求成排、整齐、标准。通过连接管或液位计可以保证管口的高度一致，并采用电缆埋设方法保证电缆埋设管成行列埋设。
2
整洁美观的电缆管
3.2、电缆敷设
3.2.1电缆敷设前应进行电缆布线的总体规划。电缆敷设应按照设计路线进行，同一路线的电缆应均匀敷设。根据布线剖面图，即有多少电缆穿过某一点。同一通道中的电缆应避免交叉。
3.2.2高、低功率电缆按规定进行调节，高、低功率控制电缆自上而下配置。
3.2.3电缆敷设区域的温度不得高于电缆允许的长期工作温度。电缆与管道保温层外表面平行敷设时，间距应大于500 mm，交叉敷设时，间距应大于300 mm，如达不到，应采取隔热保护措施。

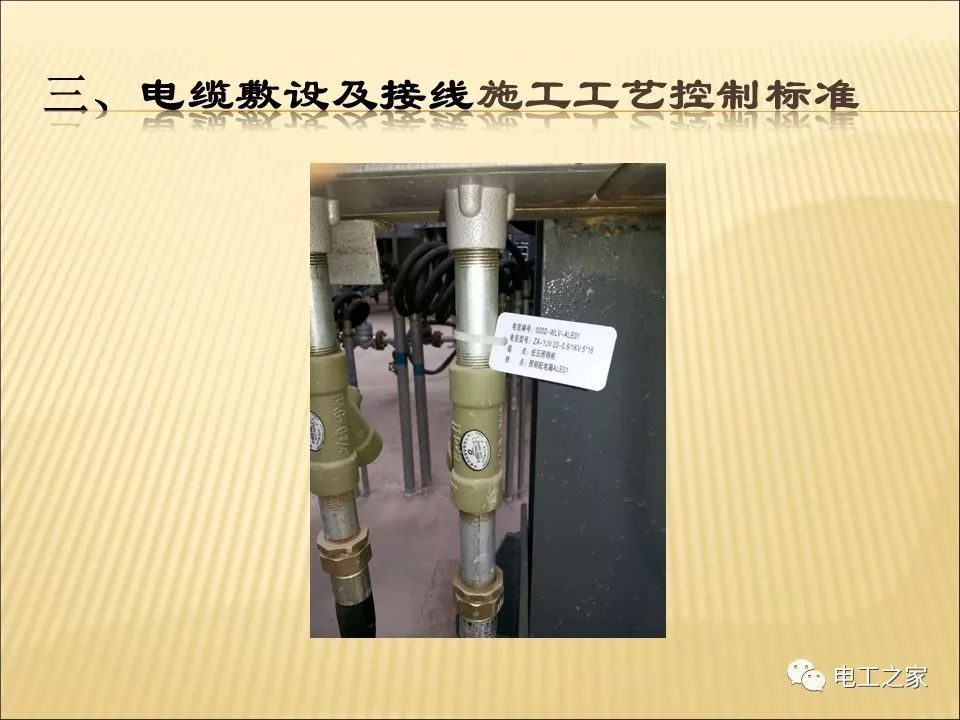

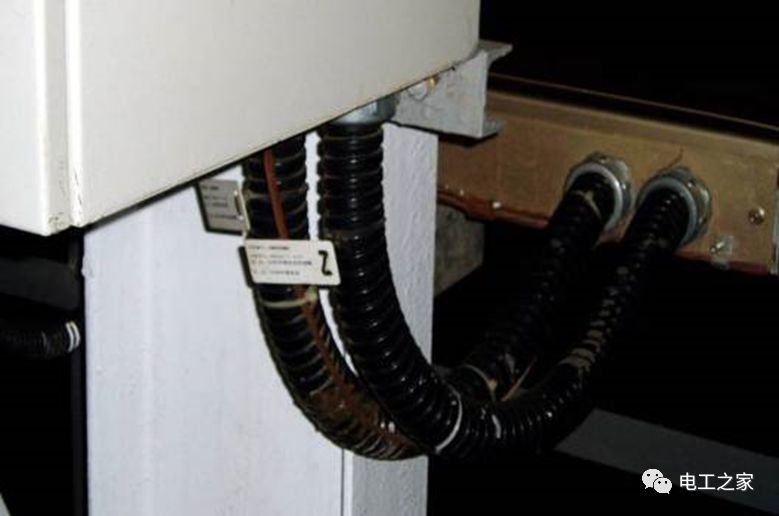

3.2.4电缆应使用开孔器从电缆架中引出，安装电缆管，焊接固定，并用阻燃软管接头连接。不要使用软管连接器，用热塑性塑料管道保护管端。
电缆从电缆架中引出。

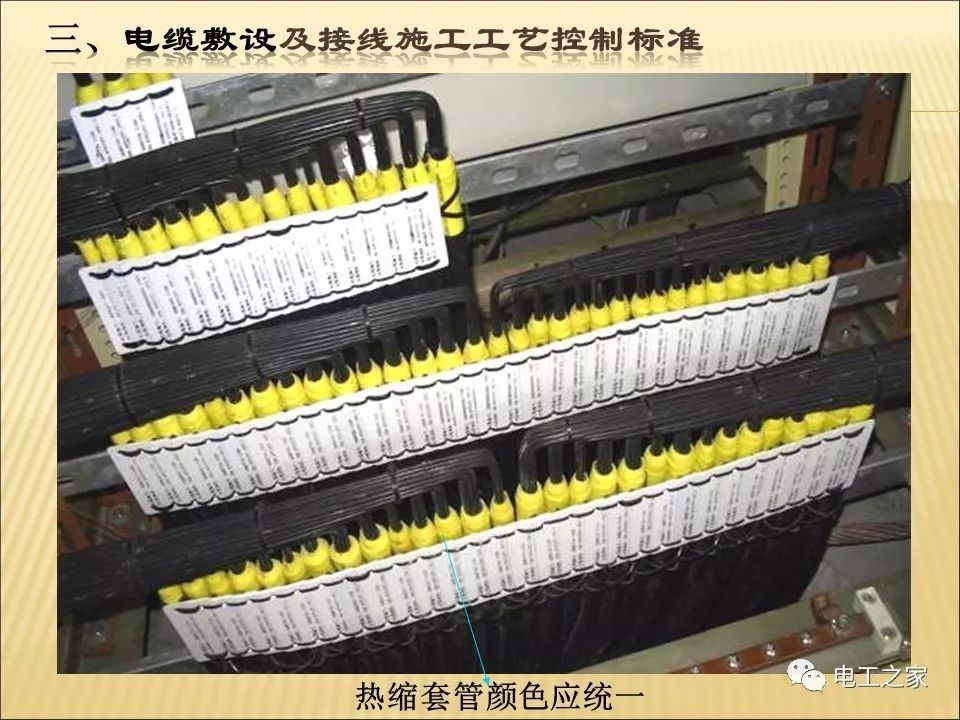

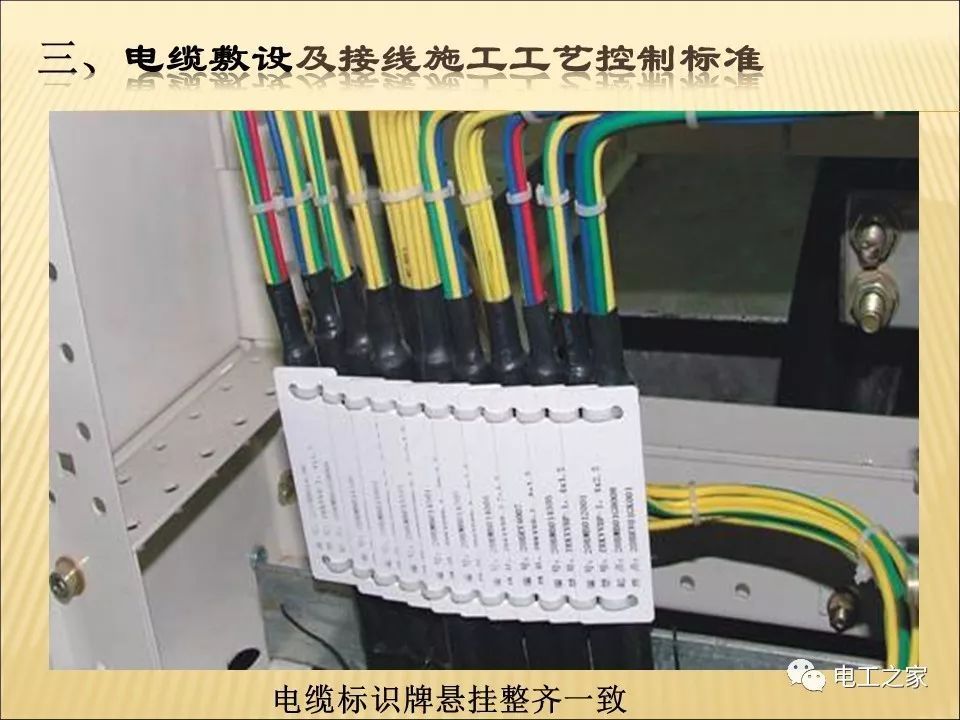

3.2.5电缆敷设施工时，应先进行临时绑扎。同一路径的电缆敷设完成后，应统一布置和固定，使其整洁美观。电缆板不应夹在电缆中，而应紧固并布置在电缆外侧。

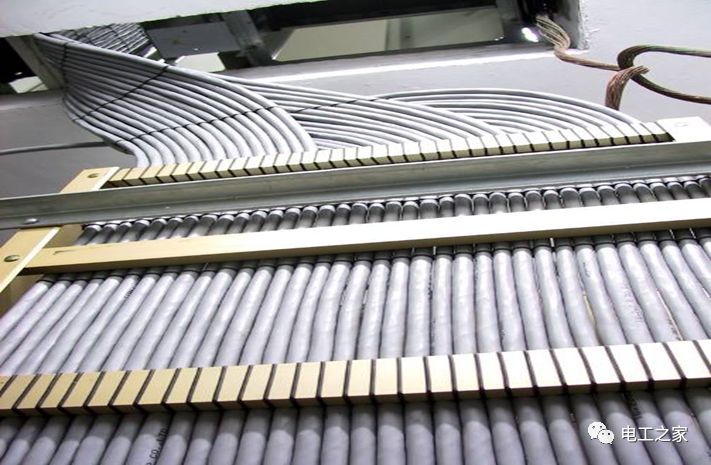

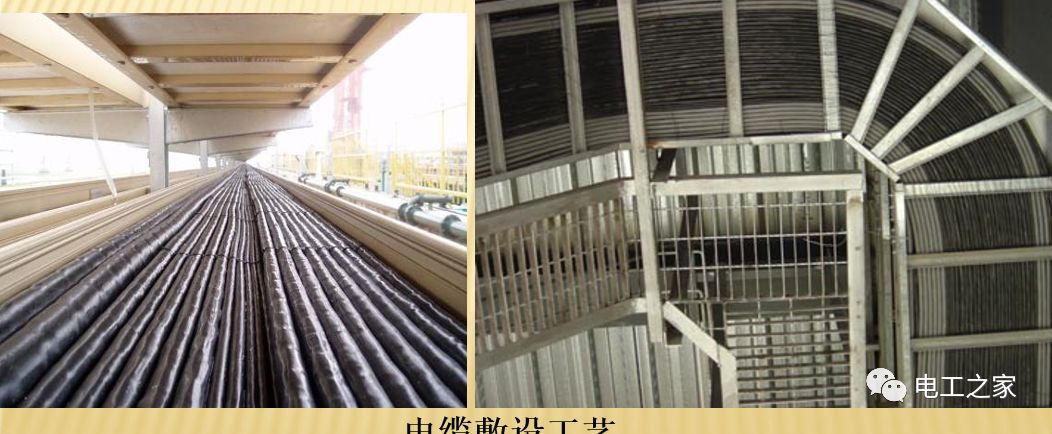

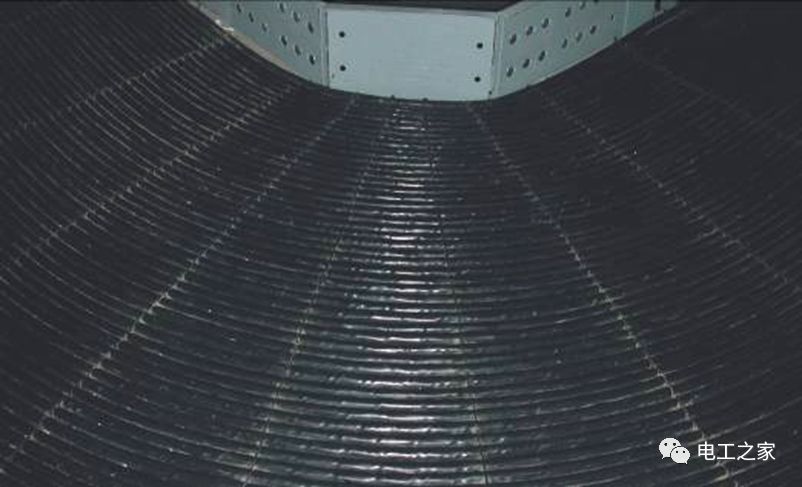

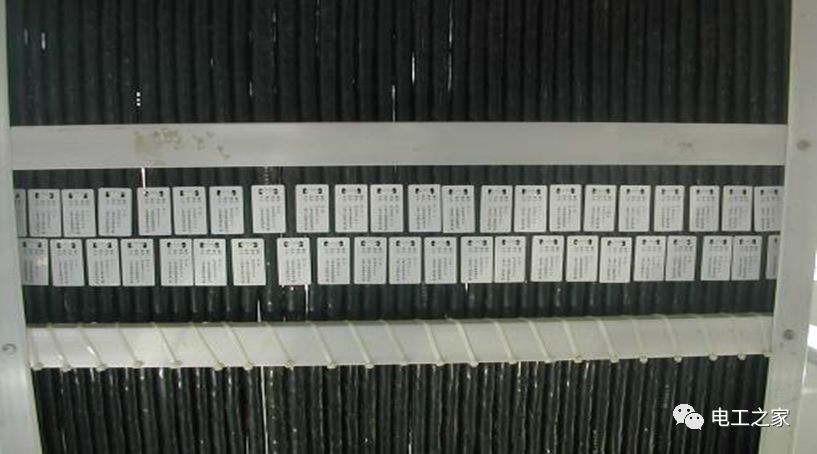

电缆铺设整齐，排列美观。

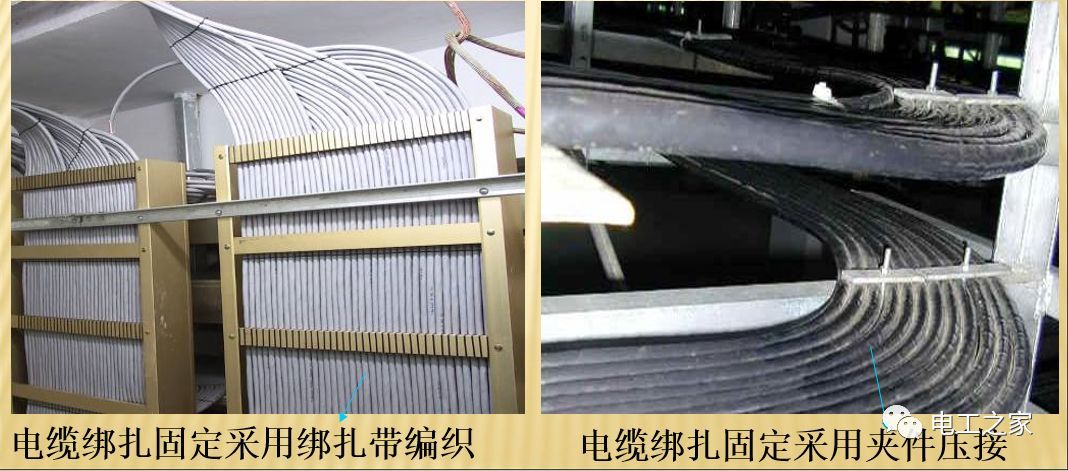

3.2.6电缆绑扎固定采用绑扎编带和夹片压接相结合的方法(即用一排排热镀锌固定夹加工专用电缆，并订购挂钩螺丝固定电缆)，使电缆成层、水平、垂直、整齐、美观。

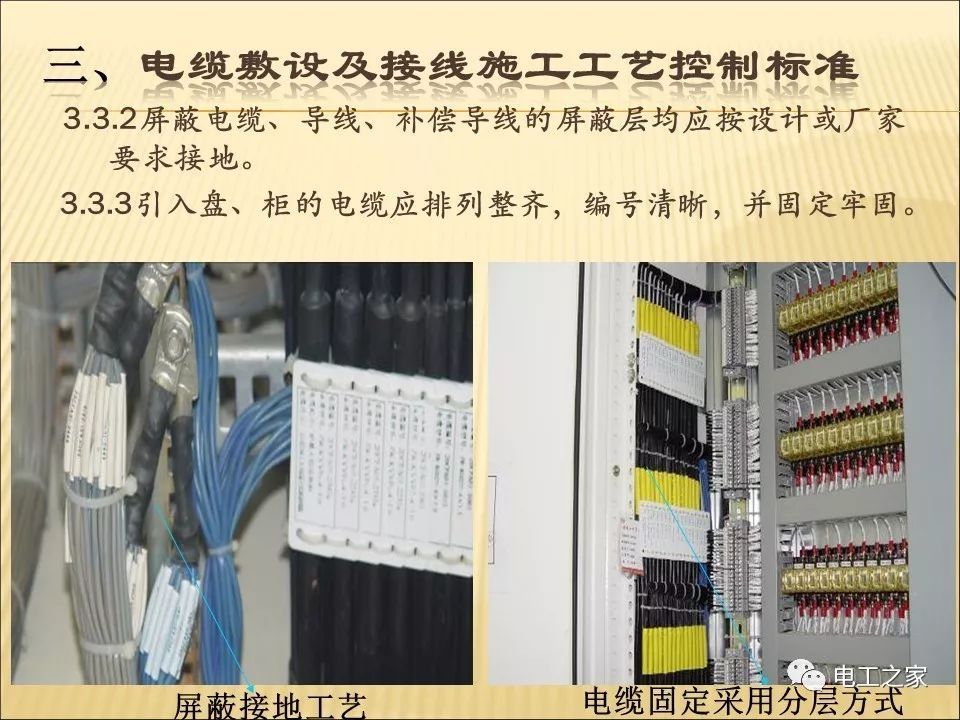

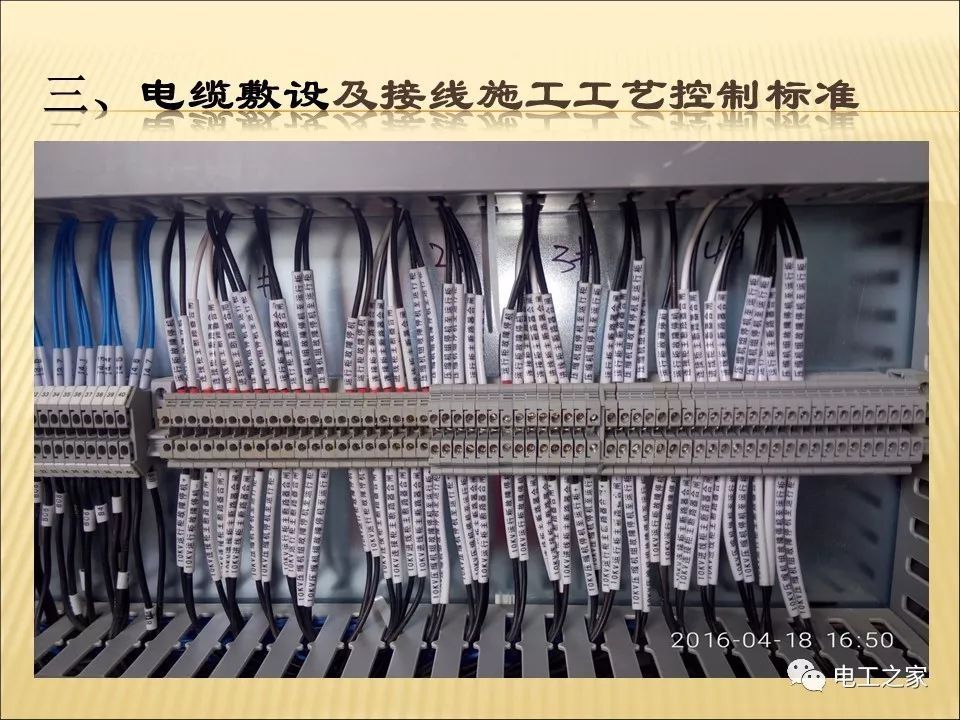

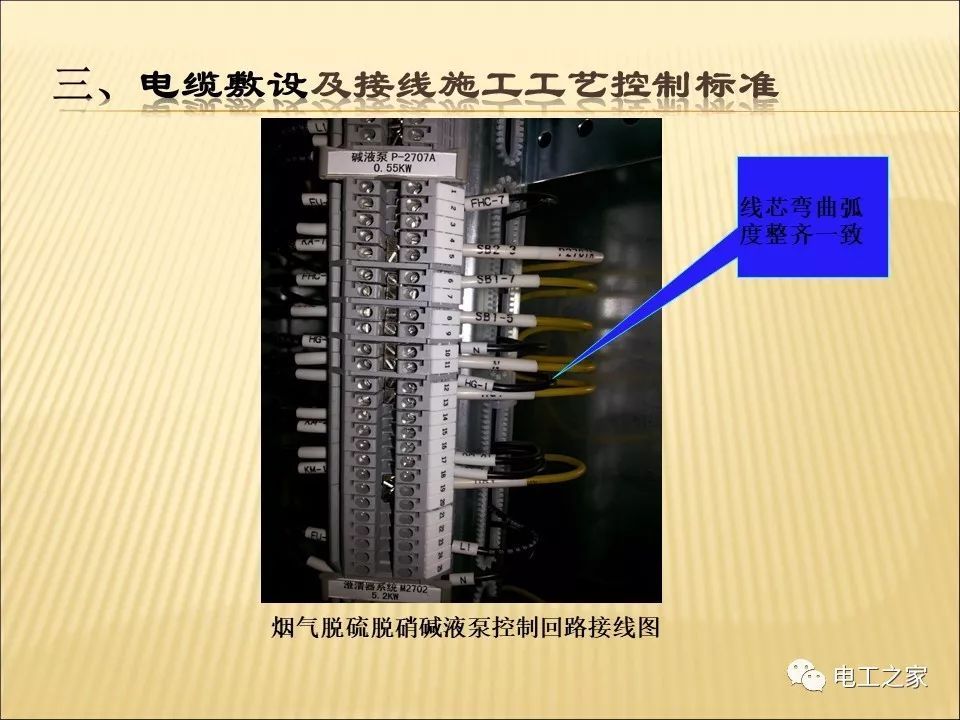

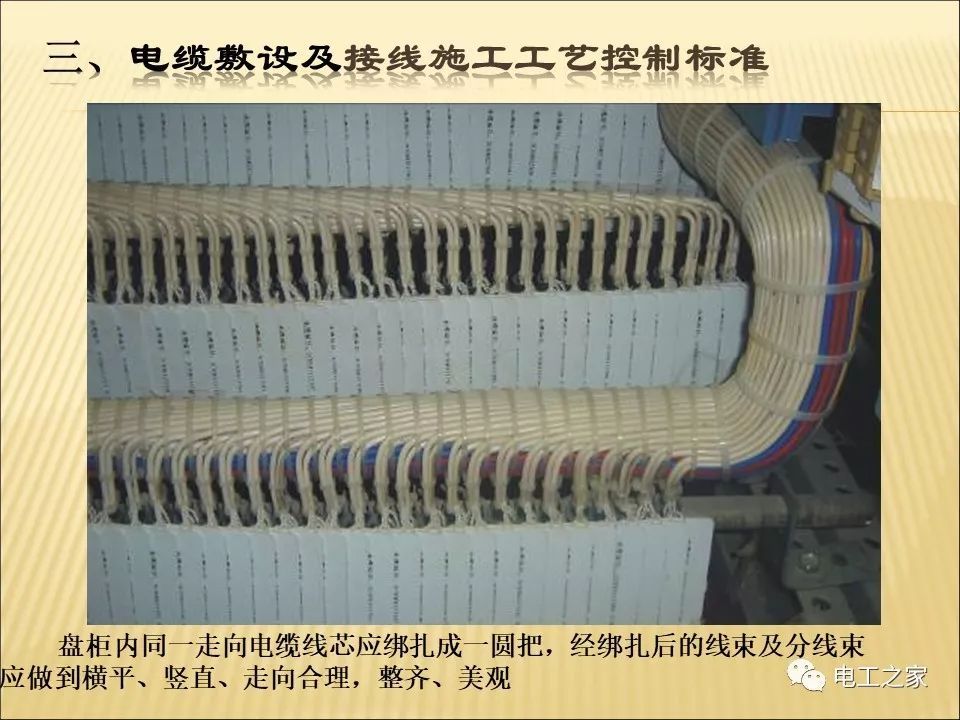

3.2.7对于控制电缆室内的电缆，除上述要求外，电缆引入线至控制面板底部应布置圆束，弯曲应平滑，弯曲半径一致，符合规范要求。对于机柜面板下引入线较多的电缆，可在电缆夹层中增加垂直电缆桥架，使电缆引入线的布置更加整齐美观。
控制电缆敷设过程

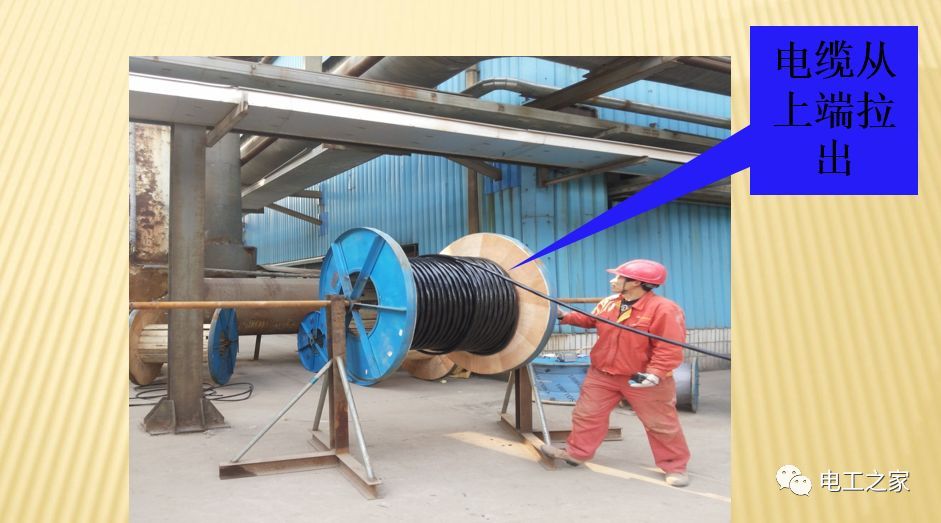

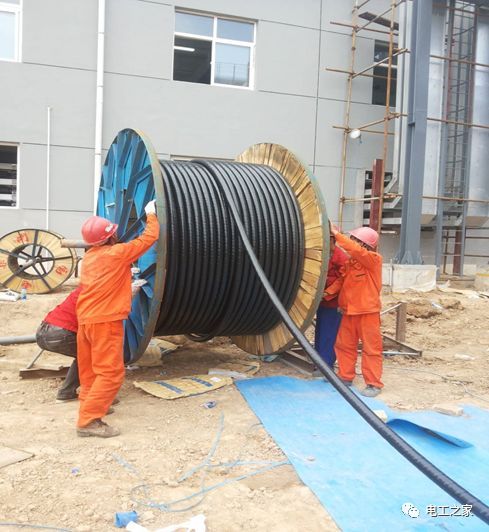

3.2.8电缆敷设时，电缆不得松动。电缆应从上端拉出。电缆敷设时，电缆应从托盘上端引出。电缆不得因支架和地面的摩擦而被拖动。电缆上不应有尚未消除的机械损伤，如铠装压扁、电缆绞拧、护套开裂等。
3.2.9电缆应固定在以下位置:

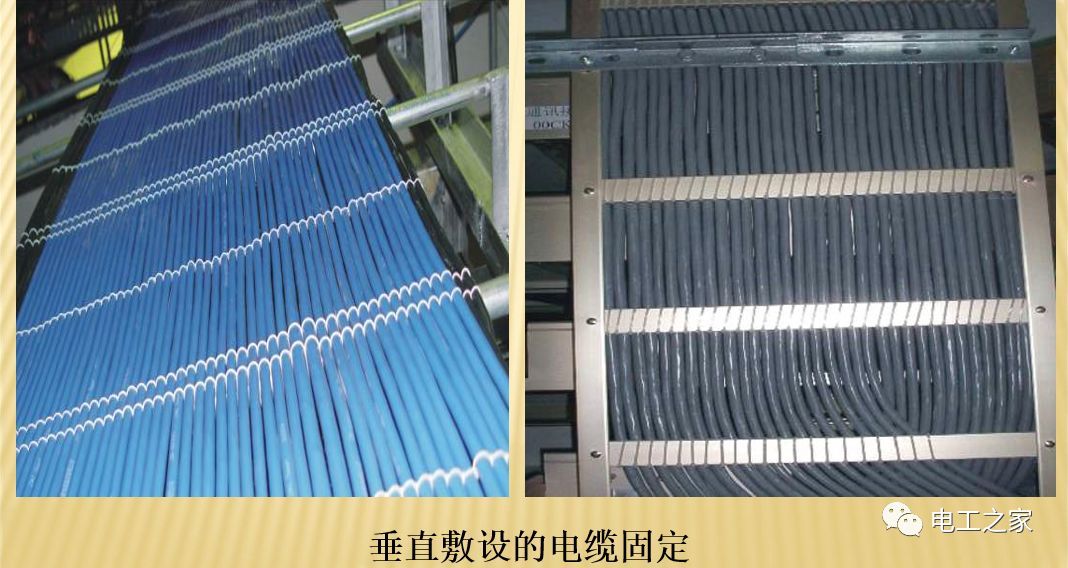

在3.2.9.1垂直敷设或倾斜超过45度的电缆应敷设在每个支架上，桥架每隔2m敷设一次。
在3.2.9.2水平敷设的电缆应位于电缆的头部和端部，依次间隔10米，并位于电缆接头的两端。
水平敷设电缆固定
为满足上述3.2.9.3电缆敷设要求，在电缆敷设前，必须在施工队伍中做好交底工作，并派专人在桥梁转角处布置和绑扎电缆。
3.2.10机械电缆敷设速度应≤15m/min，牵引强度不应大于7kg/mm2，以防止电缆机械损伤。

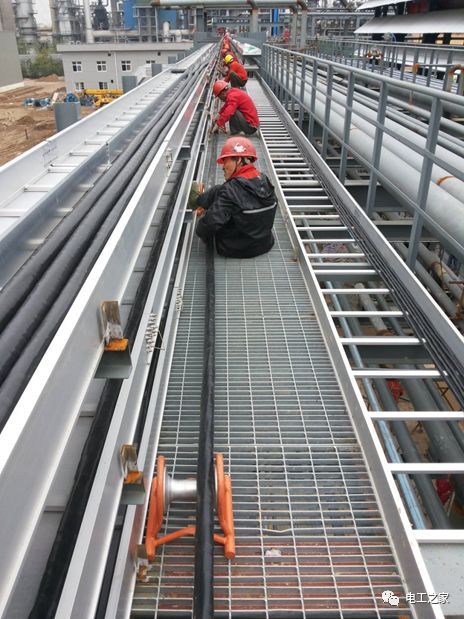

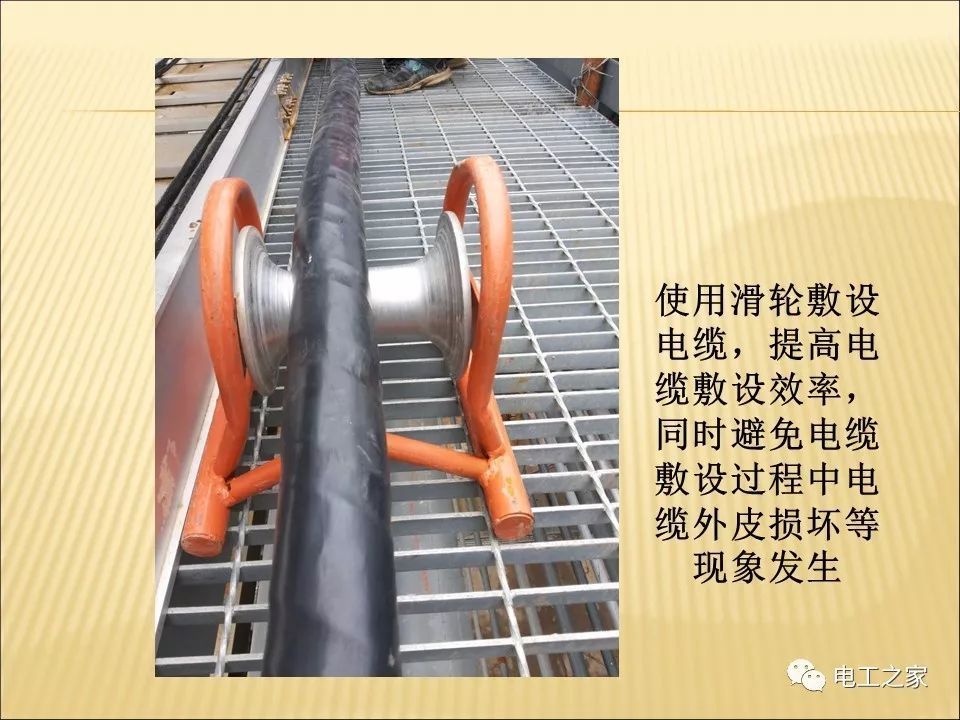

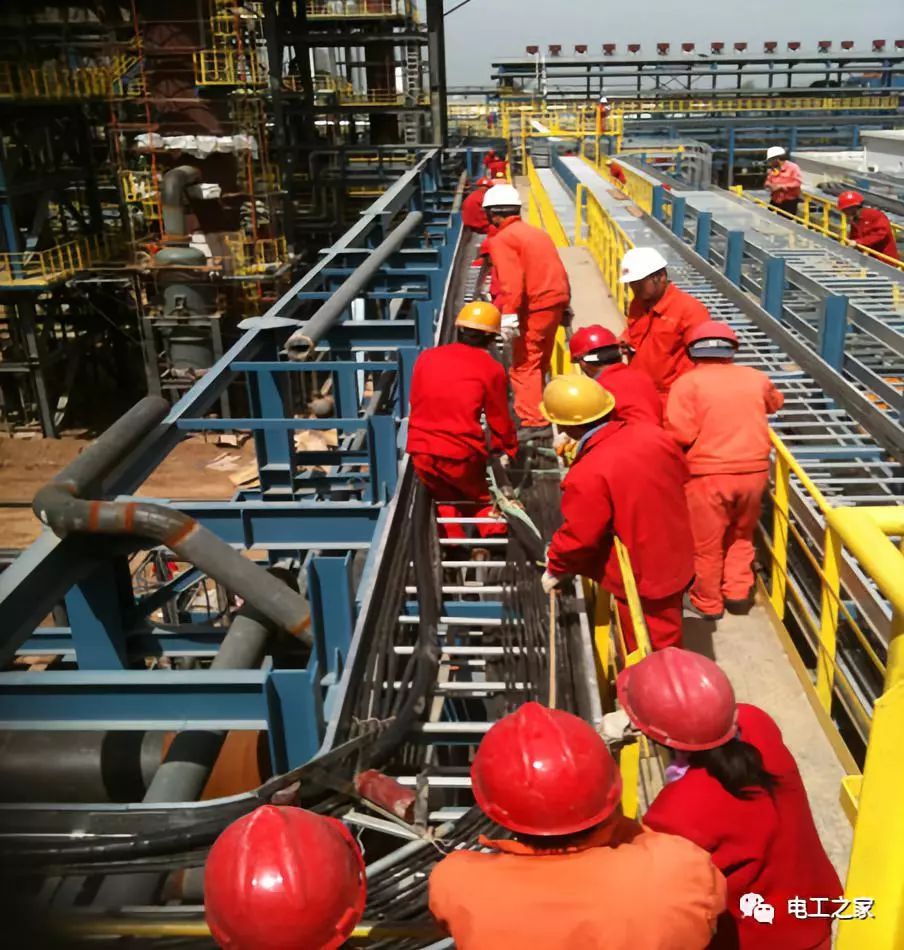

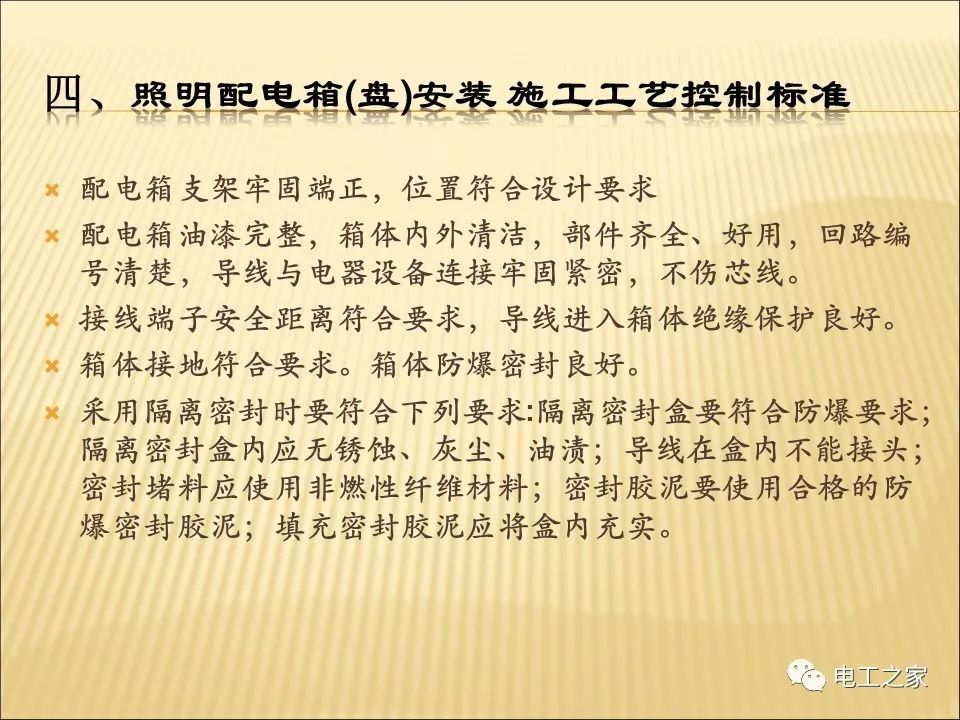

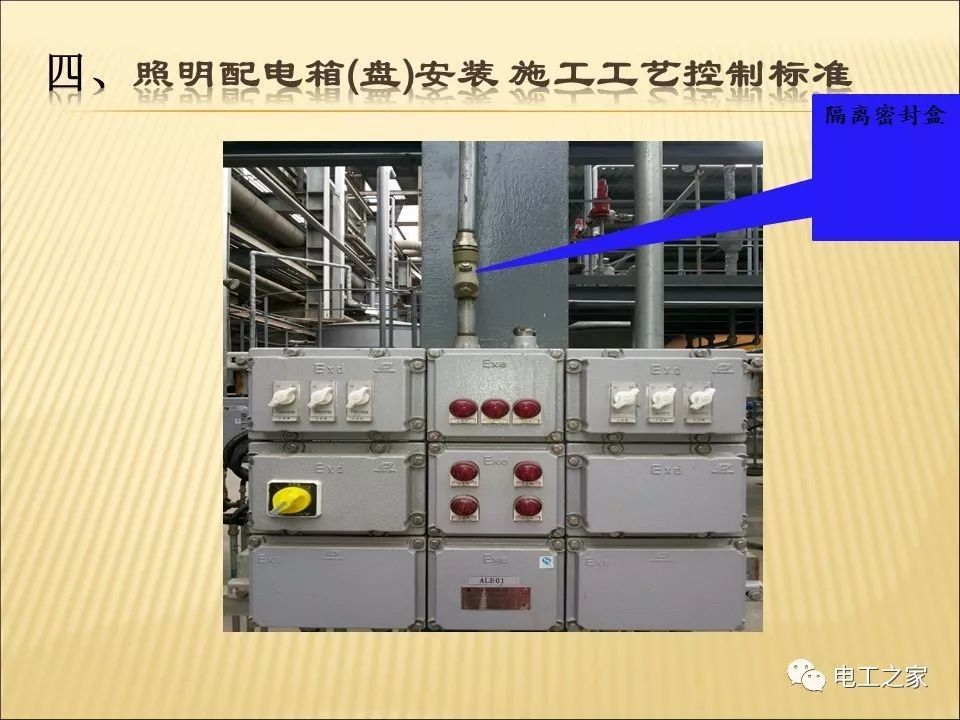

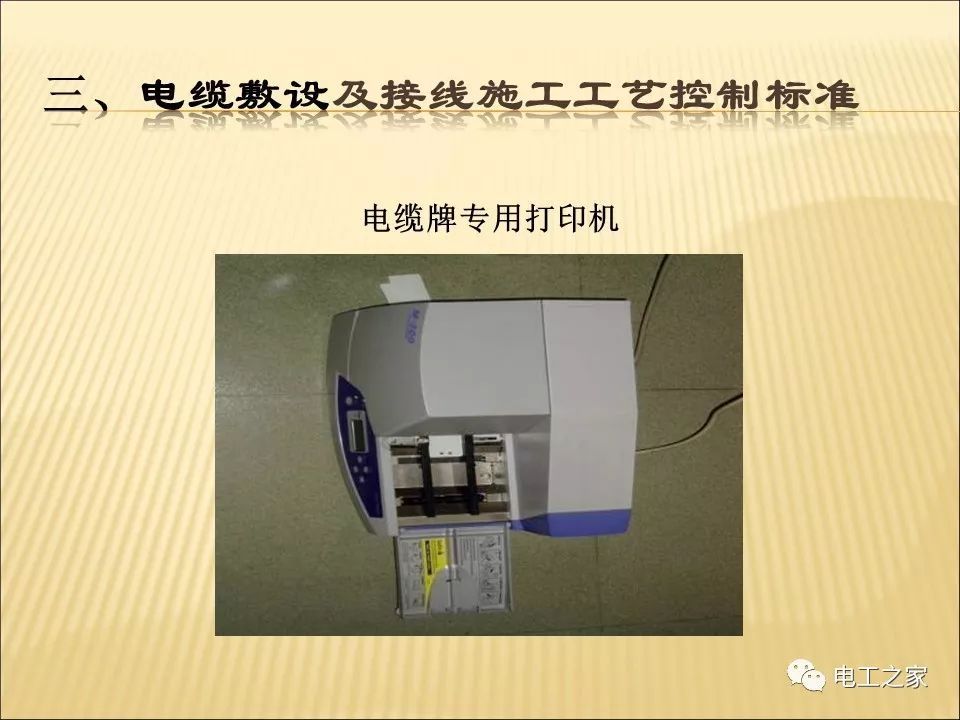

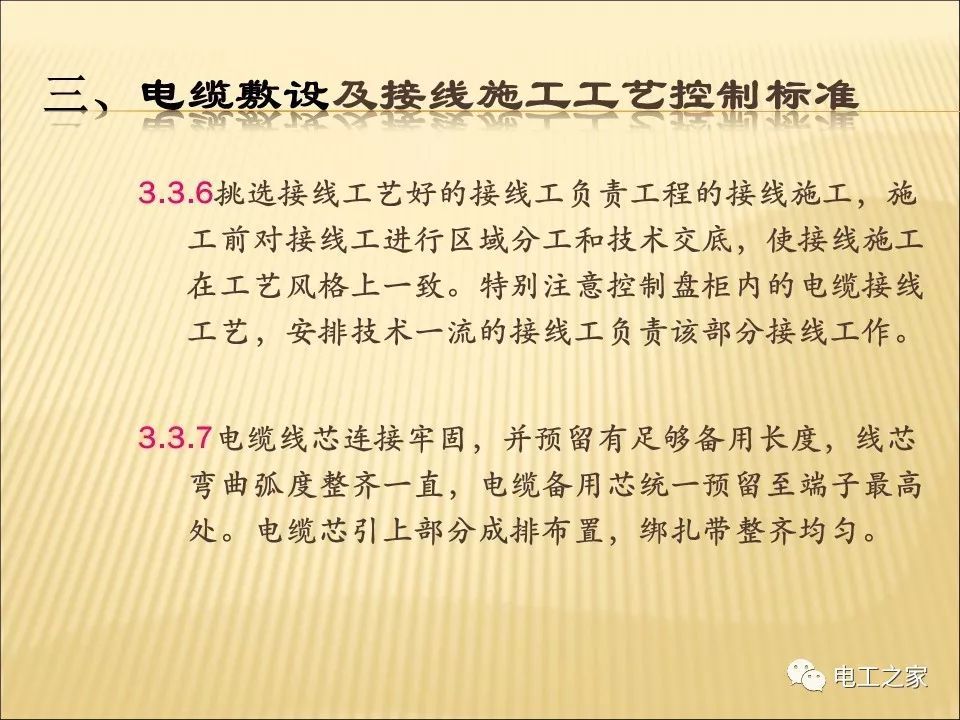

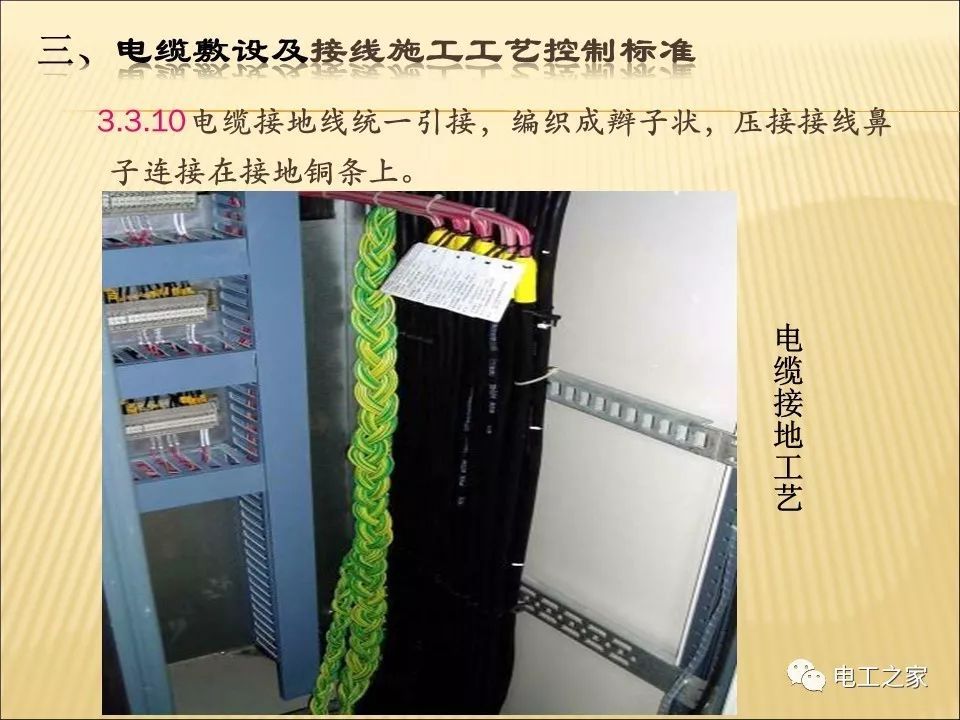

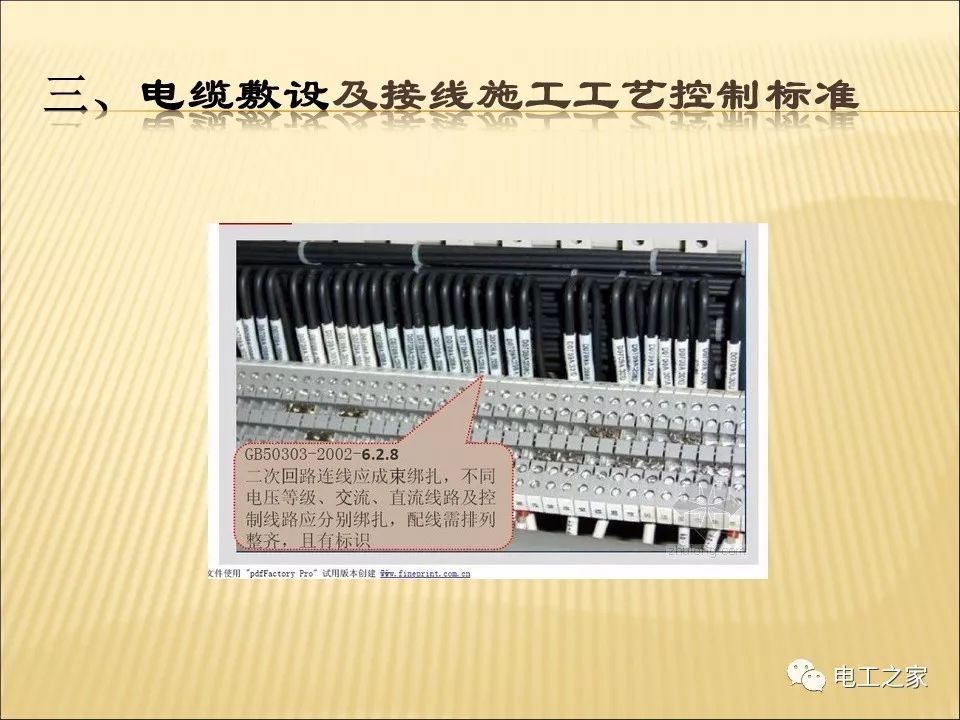

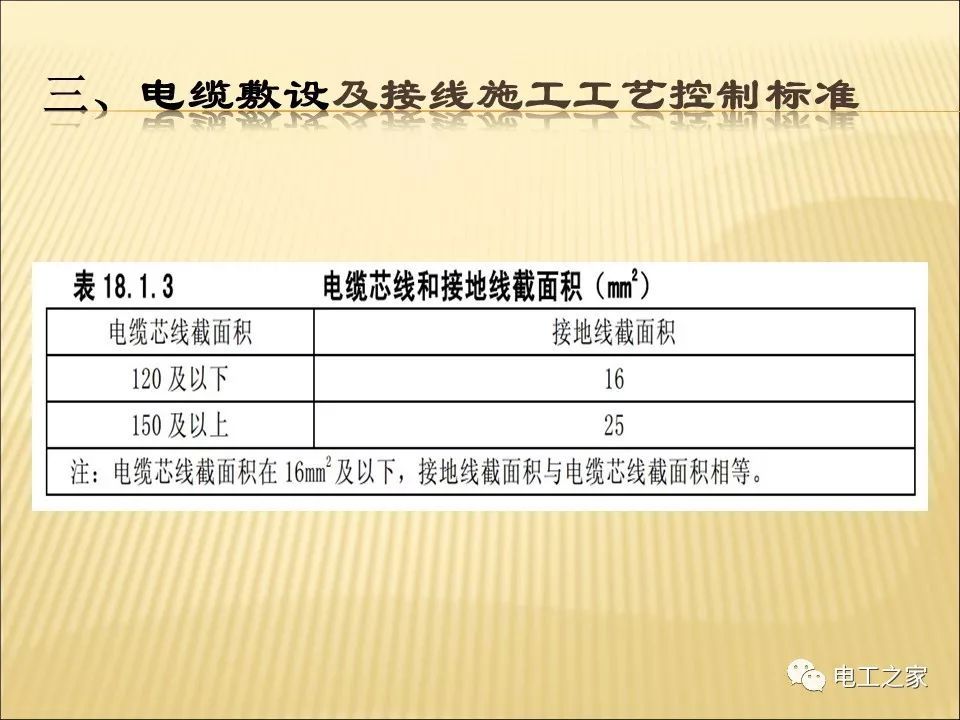

人工敷设电缆时，人员分布要均匀，服从指挥工长的指挥，共同工作。
