KYN和XGN高压开关柜专业人士已知的结构详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

KYN高压开关柜结构

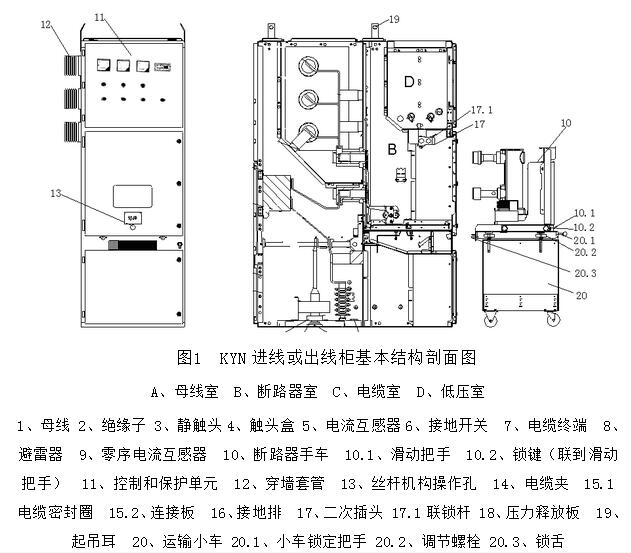

KYN高压开关柜(出线柜)结构KYN高压开关柜由固定柜体和真空断路器手车组成。就开关柜而言，进线柜或出线柜是基本柜方案，也有衍生方案，如母线分段柜、计量柜、变压器柜等。此外，还计划配置固定负载开关、真空接触器手柄、隔离手柄等。本章以出线柜(如下图所示)为例说明KYN开关柜结构:外壳隔断、面板、断路器室、断路器手车、母线室、电缆室、低压室、联锁/保护等。

首先，壳体及壳体与隔板开关柜的隔板采用优质钢板制成，具有很强的抗氧化和耐腐蚀功能，比普通低碳钢板具有更高的刚度和机械强度。卸压板安装在三个高压室的顶部。当内部故障发生时，高压室内的气压升高。由于柜门已被可靠地密封，高压气体将冲破泄压板并被释放。相邻的开关柜被各自的侧板隔开，机柜后面还有一个空气缓冲层，可以防止开关柜被故障电弧熔化。低压腔室D被组装成与高压区分开的独立隔室。隔板将断路器室B和电缆室C隔开。即使断路器手车移开(此时百叶窗会自动关闭)，也可以防止操作人员接触母线室A和电缆室C中的带电部件。可以通过拆除紧固螺栓来拆除水平隔板，以便于安装电缆密封端子。

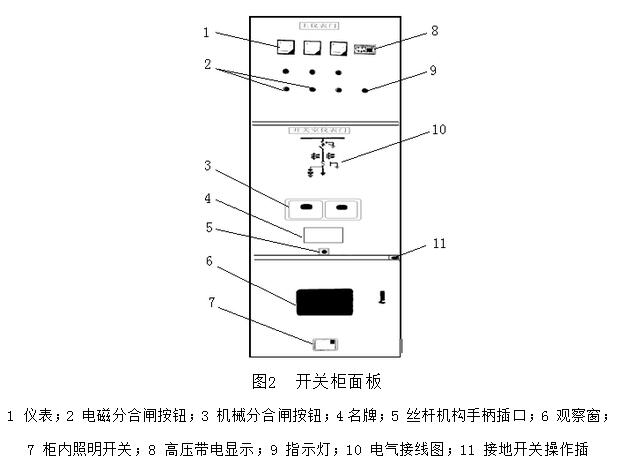

第二，开关柜面板开关柜面板分为两部分:仪表门和开关仪表门。仪表门主要完成仪表检测、带电检测、信号灯监控和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。

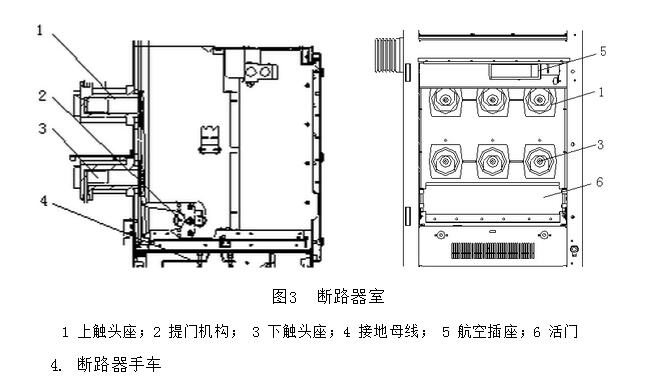

三、断路器室断路器手车安装在带导轨的断路器室B中，可在两个不同的操作和试验位置(隔离)之间移动。当手车从操作位置移动到测试(隔离)位置时，快门将自动覆盖固定触点，反向操作将打开。手车可以在开关柜时关门操作，手车的位置、手车的开/关按钮、开/关状态指示器和储能/释放状态指示器可以通过门上的观察窗看到。

四、断路器手车手车可以手动移动。框架由合金钢板组装而成，可配备断路器和其他设备。带有弹簧接触系统的接触臂安装在断路器的极上，当手车插入运行位置时，作为电气连接。开关柜之间的手车信号、保护和控制线通过控制线插头(航空插头)连接。手车一插入开关柜就固定在测试(隔离)位置，并可靠地连接到开关柜的接地系统。通过观察窗或安装在低压室面板上的手车电气位置指示器可以看到手车的位置。除了真空断路器，手推车还可以配备真空接触器、隔离装置和计量设备。

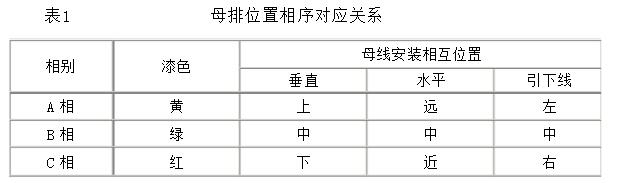

XGN高压开关柜结构 首先，母线室的母线从一个开关柜引向另一个开关柜并由分支母线和套管固定。矩形分支母线通过螺栓直接连接到主母线，无需任何连接夹。所有母线和分支母线都覆盖有热收缩套管。套管板和套管隔离柜与柜之间的母线，具有支撑作用。对于大的电应力开关柜来说，通常需要这种支持。

其次，电缆室电流互感器和接地开关安装在电缆室的后部。避雷器也可以安装在电缆室。电缆室门打开时，有足够的空间供施工人员进入机柜安装电缆(较多可并联6根电缆)。电缆入口处覆盖的底板可由非磁性不锈钢板制成，可开槽，便于现场施工。底板中穿过一次和二次电缆的变径密封圈的开口应适合已安装的电缆，以防止小动物进入。对于高湿度的电缆沟，建议在开关柜时用防火泥浆和环氧树脂密封。

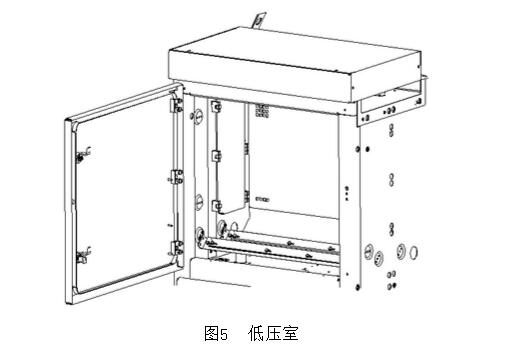

三、低压室开关柜二次元件安装在低压室和门内。控制线槽有足够的空间和盖板。左线槽用于引入和引出机柜之间的连接。右线槽用于敷设开关柜内部连接。低压室的侧板上设有控制线交叉孔，以控制电源的连接。接线盒座可以向上旋转，以辅助安装开关、线路和控制线。

四、防止误操作联锁/保护

开关柜有一系列联锁装置，从根本上防止可能造成严重后果的危险和误操作，从而有效地保护操作人员和开关柜,联锁装置的功能如下:

1.当断路器和接地开关处于断开位置时，手车可以从测试/隔离位置移动到操作位置。在这种断开状态下，手车也可以反向移动(机械联锁)。

2、手车已经完全处于试验或操作位置，断路器可以合闸(机电联锁)。

3.当手车处于无控制电压的测试或操作位置时，断路器不能打开，只能手动关闭(电气联锁)。

4.当手车处于运行位置时，控制线插头被锁定且不能拔出(机械联锁)。

5、手车处于试验/隔离位置或移动时，接地开关可以切换(机械联锁)。

6.当闭合接地开关时，手车不能从测试/隔离位置移动到操作位置(机械联锁)。

7.手车或接地开关操作机构上可安装额外的联锁装置，如锁定电磁铁。

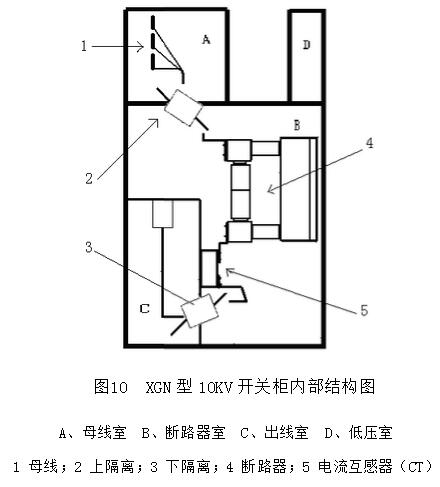

XGN高压开关柜(出线柜)结构

三、KYN高压开关柜断路器手车位置介绍

断路器手车位置包括:工作(操作)位置、测试(隔离)位置、工作位置和测试位置之间以及维护(拆卸)位置。

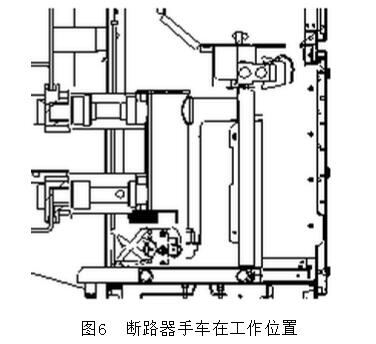

1.工作位置，如图6所示:

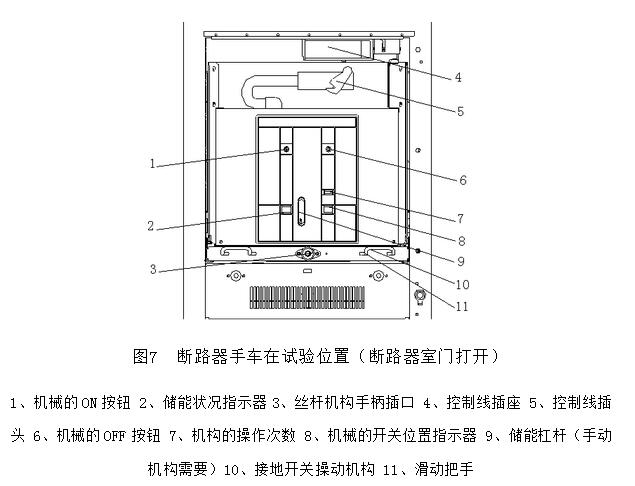

2.测试位置，如图7所示:

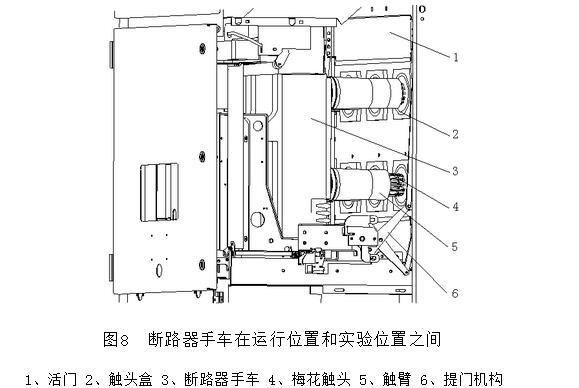

3.在工作位置和实验位置之间，如图8所示

4.维护位置，如图9所示:
