工作条件和现场准备

1.箱子已经安装好了。

2.盒子中的空开口、接线引线、接线带等。已编制并符合设计图纸，配电箱安装要求和施工程序；导轨应水平安装，并与盖板的开口操作孔相匹配。

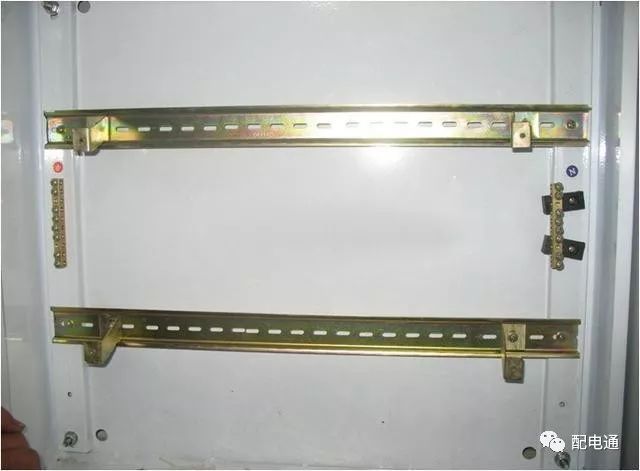

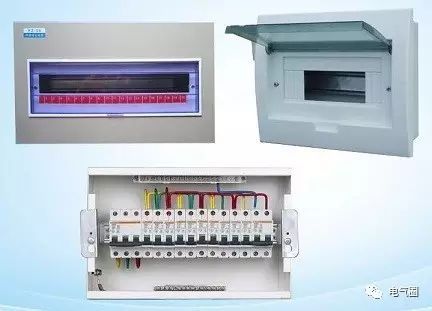

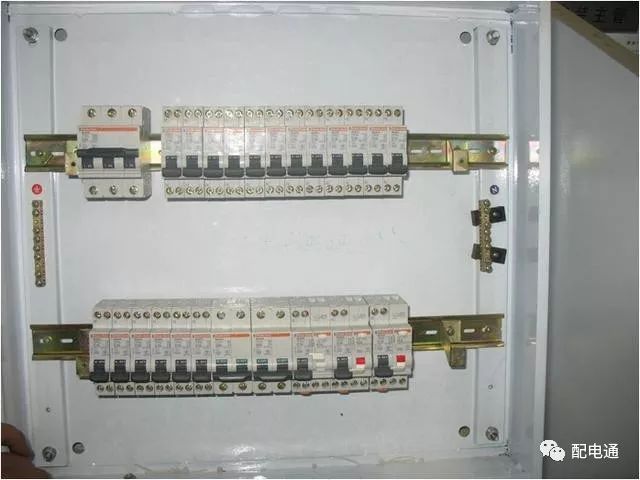

开放式安装

1.在打开位置安装时，首先注意盒盖上方安装孔的位置，确保打开位置在盒盖的预留位置。其次，安装时开关从左到右排列，预留开关位置为一个整体位置。

2.预留位置通常位于配电箱的右侧。在首先排总的空开口和分开的空开口之间，为首先个空开口布线保留完整的整个位置。

电线选择

1、零线颜色使用蓝色。

2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。

3.不同相位之间的零线不得共享。如果与A相匹配的首先根黄线连接到两个16A照明开口，则与A相匹配的空的开口零线只能与两个开口相匹配。匹配后，它直接连接到零线端子。

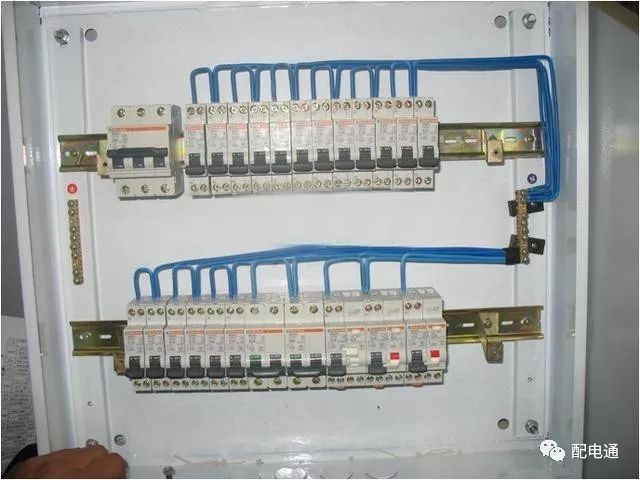

首先行零线

4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。

5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。

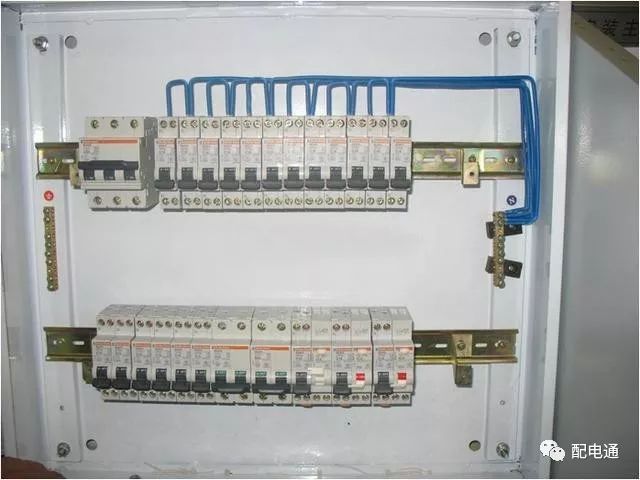

第二行零线

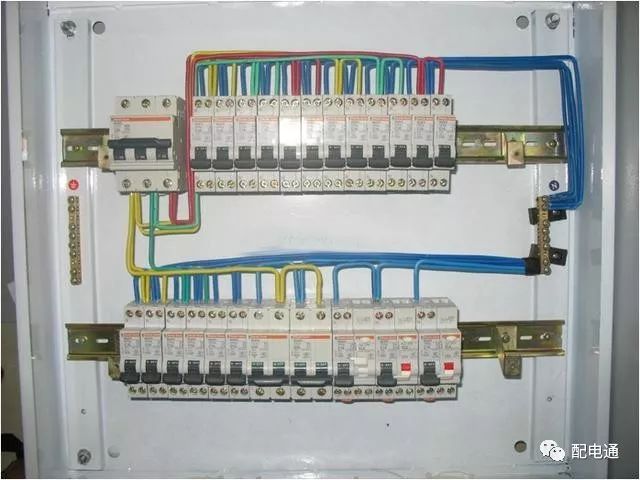

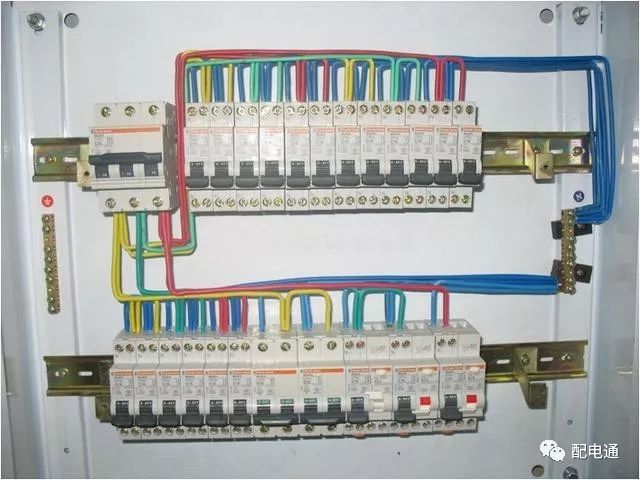

布局

1.A相是黄色的，B相是绿色的，C相是红色的。

2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。

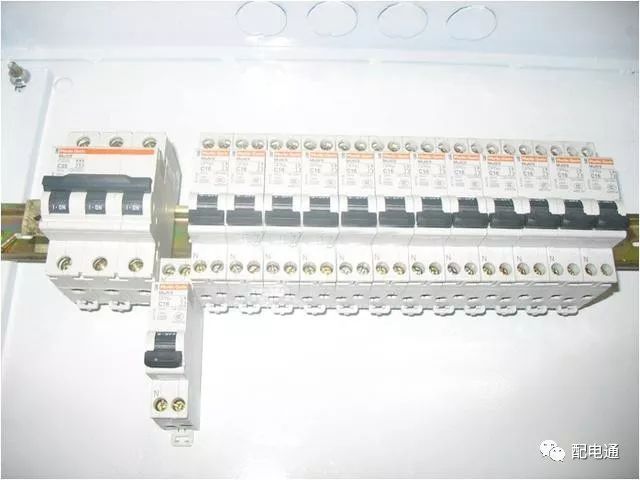

清空匹配行

3.主开关各相分配的各导线之间的零线不得共享。例如，由A分配的首先黄色导体连接到两个16A照明开口，并且两个照明开口的初级侧上的零线也从直接连接到零线端子的两个开口的初级侧分配。

4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。

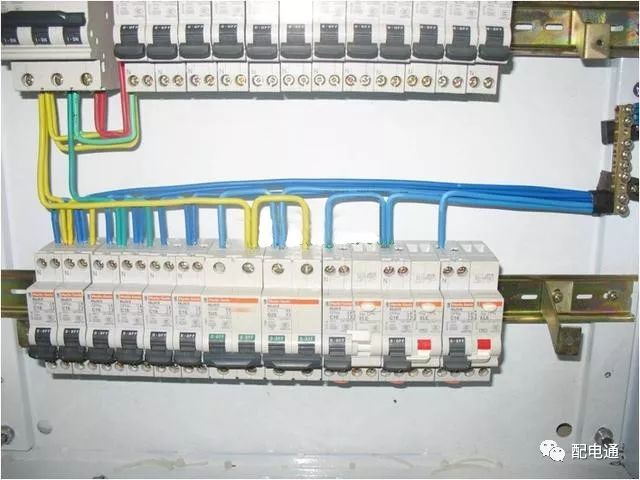

空b匹配线

5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。

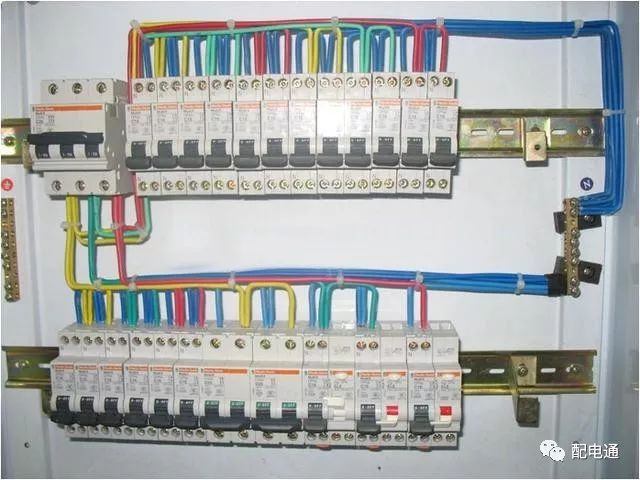

空c匹配线

铁丝装订

1.电线应使用塑料扎带捆扎。轨枕的尺寸应合适，间距应均匀，一般为100毫米

2.领带系好后，用钳子切断未使用的部分。
