1级、2级和3级配电箱级，全部清楚——电工和技详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

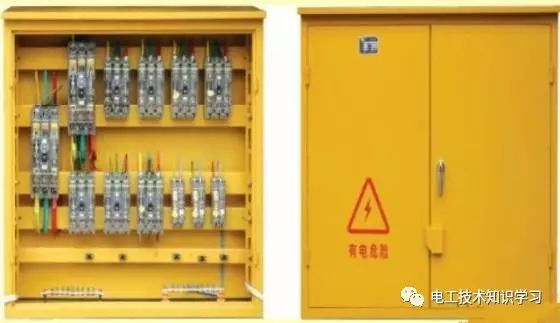

1级配电箱

总数配电箱。通常位于配电室。一级箱柜设有下入口和下出口，前门打开，主母线由铜排连接，接触良好，内设计量系统。安全美观，防雨箱盖适合野外作业。

2级配电箱

被划分为配电箱个，也称为子箱，一般负责一个供电区域。二次箱设计有内外门，外部喷涂塑料。它既安全又漂亮。防雨箱盖适合野外作业。

3级配电箱

是开关箱，只能负责一个设备。所谓“一机一闸一箱一漏”就是针对开关箱的。(现场操作栏)

1.配电箱配置

对于箱内的配置，建议查看“施工现场临时用电规范”，该规范明确规定了每级配电箱的配置要求。让我们在这里简单谈谈。

一级要求配置:主电路、主隔离+主断路器或主熔断器；分路:分路隔离+分路漏电保护开关。

二级要求配置:主回路:主隔离+主回路熔断器或断路器；分流:分流隔离+分流保险丝或断路器。

3级要求配置:隔离+漏电保护器。一次配电中漏电保护开关的工作电流和工作时间的乘积不超过30毫安秒。三级配电中漏电保护开关的工作电流不大于30毫安，工作时间不大于0.1秒。

浪涌电压保护器

一般配置要求:

首先级通常安装在低压主入口开关处。通过承受雷击或感应雷击的大电流，可以将大量浪涌电流分流到地面。雷电通量不得低于60KA(三线电压开关型)。

二级:安装在重要或敏感电气设备的分支配电设备上。一般选择40KA(限压型)。

三级:安装在电气设备的电源部分。一般情况下，选择20KA或更低(串联型限压型)。

保险丝或断路器通常安装在电涌保护器的前端。

(1)为防止雷击引起的工频续流损坏电涌保护器及其电路:

(SPD维护更换方便；；

(3)防止因电涌保护器老化引起的线路故障

首先级和第二级必须采用塑壳断路器或保险丝。世界屋脊可采用分断能力为10 KA的微动开关或保险丝

当前级别的配置:

首先阶段63~80A

第二阶段40~50A

第三阶段25~32A

2.配电箱和开关盒设置

2.1施工现场配电系统设置总配电箱(配电柜)，分配电箱，开关箱，实行三级配电和二级漏电保护。

2.2总计配电箱(配电柜)在配电箱以下可以设置几个点，在配电箱以下可以设置几个开关盒。

2.3 配电箱时，开关箱应采用冷轧钢板制成，钢板厚度为1.2 ~ 2.0毫米，其中开关箱箱钢板厚度不得小于1.2毫米，配电箱箱钢板厚度不得小于1.5毫米，箱门应设置钢筋，箱面应进行防腐处理。固定配电箱，开关箱中心点与地面的垂直距离为1.4~1.6m..移动配电箱，开关箱应安装在牢固稳定的支架上。其中心点与地面的垂直距离应为0.8~1.6m..

2.4 配电箱，开关箱内的电器(包括插座)应先紧固在金属电器安装板上，不得歪斜或松动，然后才能整体紧固在开关箱的箱体内配电箱。总数配电箱(配电柜)也可以通过电子束安装。金属电器安装板和金属盒应该是电连接的，这就是我们常说的动力柜XL-21；

2.5 配电箱，开关箱内的连接必须使用铜芯绝缘导线。导线颜色应为:相线L1(A)、L2(B)和L3(C)的相序颜色依次为黄色、绿色和红色；N线的颜色是浅蓝色；聚乙烯线的颜色是绿色和黄色。电线排列应整齐，电线分支接头不得用螺栓压焊，应使用电焊和绝缘绷带，不得有外露带电部件。

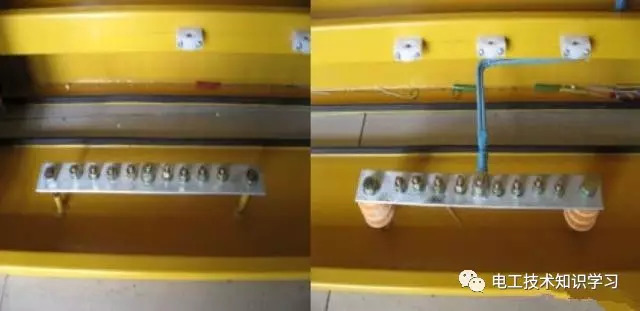

2.6 配电箱，开关箱内必须设置N线端子(排)和PE线端子(排)，N线端子(排)必须与金属电气安装板绝缘，PE线端子(排)必须与金属电气安装板电连接。总计配电箱(机柜)N线端子排和PE线端子排的连接点数量应为N+1(电路数量为N—配电箱)；至少两个或两个以上的连接点被分成2+N个线路端子块和PE端子块；开关箱应配有N线端子和PE线端子。

2.7 配电箱，通常不带电的开关箱金属体、金属电器安装板、金属底座和电器外壳必须通过PE线端子板与PE线电连接，金属箱门和金属箱必须用软铜线电连接。

2.8 配电箱，开关箱内电气安装板上电气元件之间的距离不得小于80毫米；在垂直方向上；水平方向不小于20毫米。

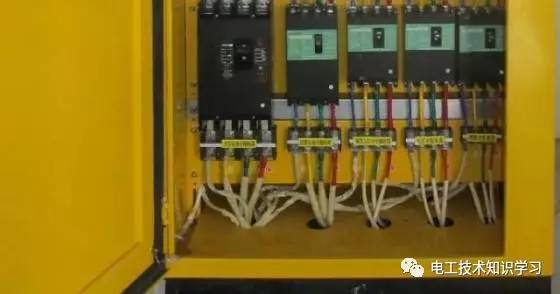

2.9 配电箱，开关箱的电线进出口应设在箱底，进出线孔必须用橡皮线保护环保护绝缘，进出线不得与箱直接接触；进、出线固定孔应留在箱型支架的横梁上。

2.10 配电箱，开关盒形状结构应能防雨防尘。开门时防护等级不得低于IP21，关门时不得低于IP44。

3.电气元件的选择和配置

3.1总计配电箱的电器应具有电源隔离、电路正常通断、短路、过载和漏电保护功能。

total 配电箱(配电柜)由输入线路单元和输出线路单元组成，或者由输入线路单元和多个输出线路单元组成。安装了断开点可见的透明塑壳总断路器、断开点可见的透明塑壳并联断路器和辅助电源故障时能自动断开的辅助电源型并联漏电保护器。三点端子板应安装在每个回路的输出端。

3.2分配电路总数配电箱(配电柜)为1~5个电路。

3.3点配电箱由一个进线单元和几个出线单元组成，配有带可见断开点的透明塑壳断路器主开关、带可见断开点的透明塑壳断路器子开关和五点端子板。

3.4分配电箱分配回路数量为2~7个回路。

3.5开关箱由进线单元和出线单元组成，配有透明塑壳断路器，带可见断开点、漏电保护器和五点端子板。

3.6透明塑壳断路器，总数配电箱(配电柜)，点数配电箱，开关箱的可见断开点应设置在电源入口端。

3.7应安装Total 配电箱电压表、总电流表和电能表。电流表和电能表不得共用一套电流互感器。安装电流互感器时，其二次回路必须与保护零线有连接点，严禁断开回路。

3.8总计配电箱(配电柜)漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S，但额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA/s

3.9开关箱内漏电保护器的额定漏电动作电流不得大于30mA，额定漏电动作时间不得大于0.1S秒

3.10 配电箱，开关箱电源入口端严禁使用插头和插座主动连接。

3.11 配电箱，开关箱应有名称、用途、分路标记和系统接线图；

4.用途和功能

4.1一级配电箱:施工用电配电柜用于施工现场施工用电，专为施工现场特殊情况而设计。符合建设部相关施工用电标准。整套产品可形成完整的建筑用电三级保护系统，达到一机一闸一保护的目的，非常适合各种标准项目。一级柜设有下入口和下出口，前门打开，主母线与铜排连接，接触良好，内设计量系统。安全美观，防雨箱盖适合野外作业。

4.2二级配电箱:适用于施工现场施工用电。它是专门为建筑工地的特殊情况而设计的。符合建设部门相关建筑用电标准。整套产品可形成完整的建筑用电三级保护系统，实现一机一闸一保护的目标。二次箱设计有内外门，外部喷涂塑料。它既安全又漂亮。防雨箱盖适合野外作业。

4.3三级配电:即在total 配电箱sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub "二级保护"下，主要指采取漏电保护措施。除了在较终开关箱中安装漏电保护器外，一级漏电保护器应安装在上层配电箱或总计配电箱处，一般形成两级保护。“一机一闸一漏一箱一锁”的原则禁止同一开关电器直接控制两个或两个以上的电气设备(包括插座)。

4.4临时施工用电箱根据国家有关要求一般分为三级保护

1级配电箱:可理解为施工场地或项目总数配电箱(一般只有1个)；

2级配电箱:每层或建筑配电箱(根据实际情况)；

3级配电箱:即每个电器的较终接线盒可以移动和固定。记住漏电保护开关是较后一个，电器是从漏电保护开关连接的。(一台机器需要一个漏洞，不能连接更多)配电箱。根据项目的用电计划，如果不行，可以去样板工地(例如，大型项目通常都很正式)；
