配电箱的目的:

电能的合理分配有利于电路的打开和关闭。安全防护等级高，能直观显示电路的导通状态。易于管理等。

通用标准:

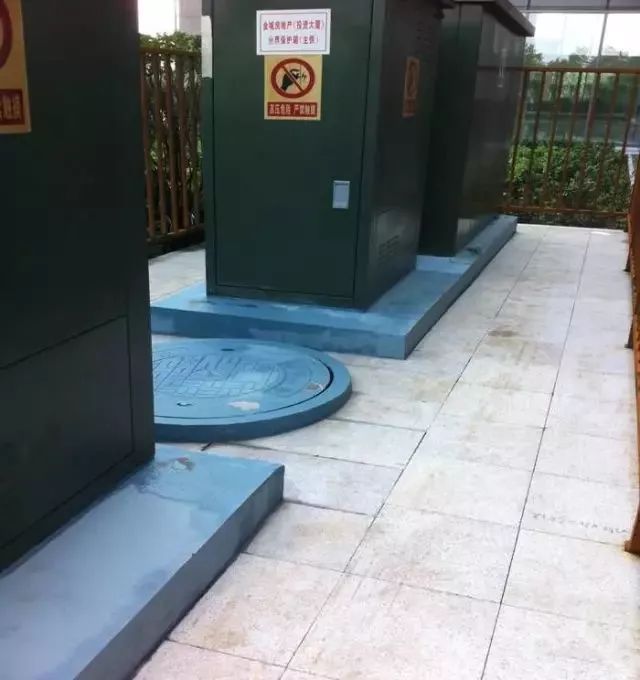

■带护栏、接地和雨盖的室外箱；

■基本着色，注重美观；

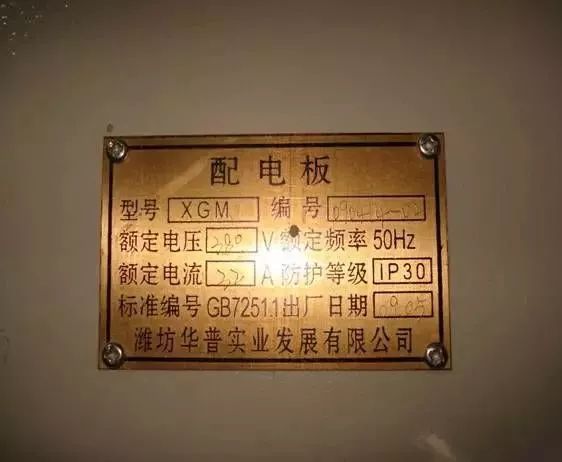

■需要3C认证的铭牌。

■低压电气设备、器具和材料的额定电压较高可达1千伏交流电和1.5千伏DC。高压电气设备、器具和材料的额定电压高于1千伏交流电和1.5千伏DC。高压系统的接线和移交测试必须符合GB50150。

■接地或接零支线必须分别连接到相应的干线上，不允许串联。

■盒子的铁皮厚度要求为1.5毫米，家用手表盒可以为1.2毫米，大盒子和地柜应适当加厚。电涌保护器一般采用防雷办公室或气象局指定的产品。

■查看设计是否配备泄漏检测器，配电箱适当的预留位置。塑壳开关和漏电保护应符合设计要求。通常，应安装设备开关。

■对于那些有动力机器的，有必要实施清楚设计的动力控制开关型号和品牌，无论是双速还是单速控制。

■盒内的设计电线必须符合要求、电线直径和颜色(与设计的相数和颜色一致)。箱内布线不应靠近箱内开关或设备，以满足建筑物的实际安装位置。由圈梁、柱子、门道、剪力墙等引起的缺陷。考虑配电箱监测站测试成本。

■外壳和锁的要求:铁壳控制和隐藏及暴露锁的要求。

■应执行主副罐的电流A值、漏电保护值、运行时间和极限电流。实现开关和单双极功能。

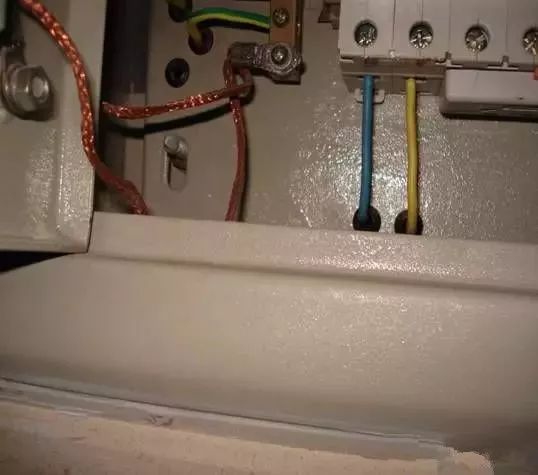

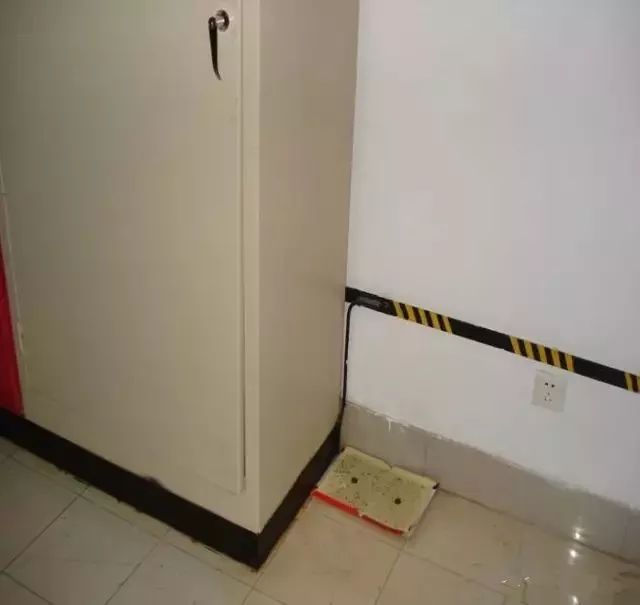

■配电箱箱壳平行接地线，配电柜较好在底部加绝缘板。

■零线和地线排列有序(必须有小的扁平垫和弹簧垫；压线顺序方向正确)；

■盒子和外壳并联连接，并交叉连接。

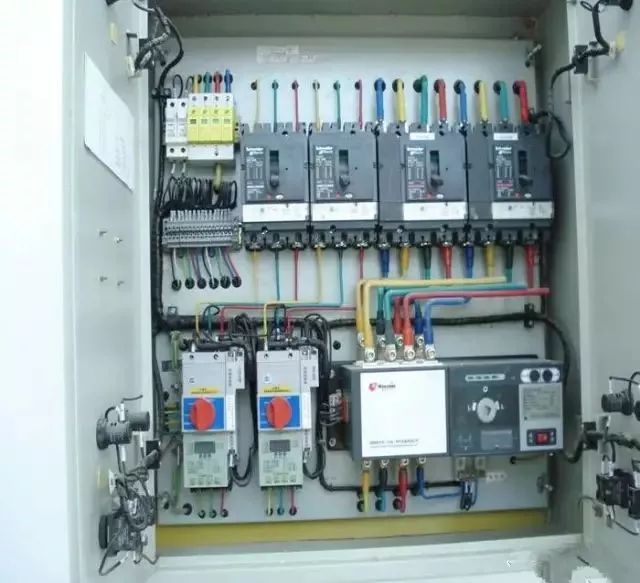

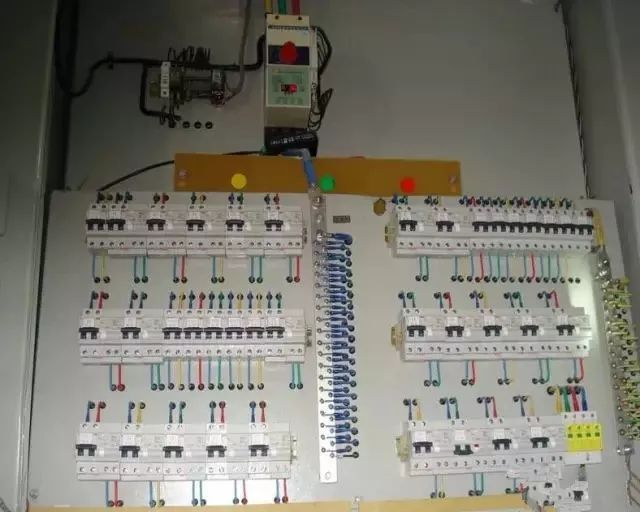

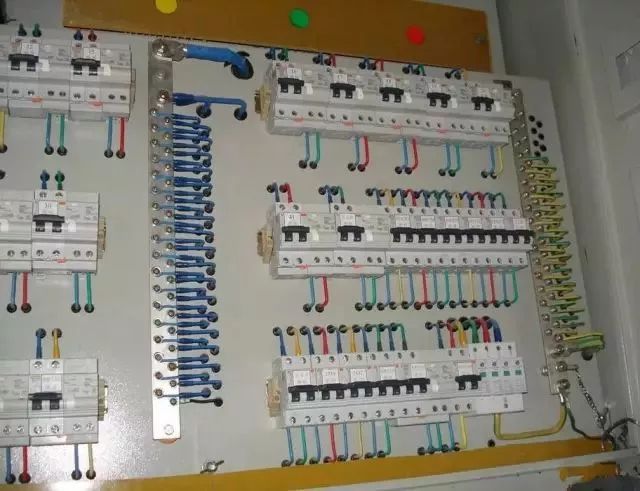

整洁的布线

规定:

■配电箱线路和线对地之间馈线的电阻值大于0.5M欧姆，二次线路的电阻值大于1M欧姆。

■漏电保护装置的工作电流不大于30mA，工作时间不大于0.1S；

■接线盒面板表面上连接电器、控制台和其他可移动部件的电线应由多股铜芯线制成，并留有余量。塑料管应套在线束外面，以加强绝缘并捆扎成束。不同的控制回路应针对不同的电压水平分别进行绑定，并有清晰的标识。与电器连接时，两端应铰接，应有不开口的端子或锡制内衬，不得松动或断裂。

■可旋转部分的两端用夹子牢牢固定；

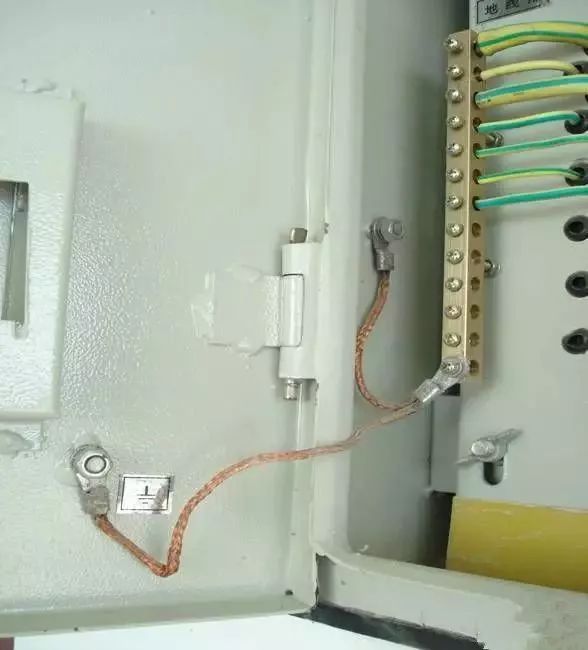

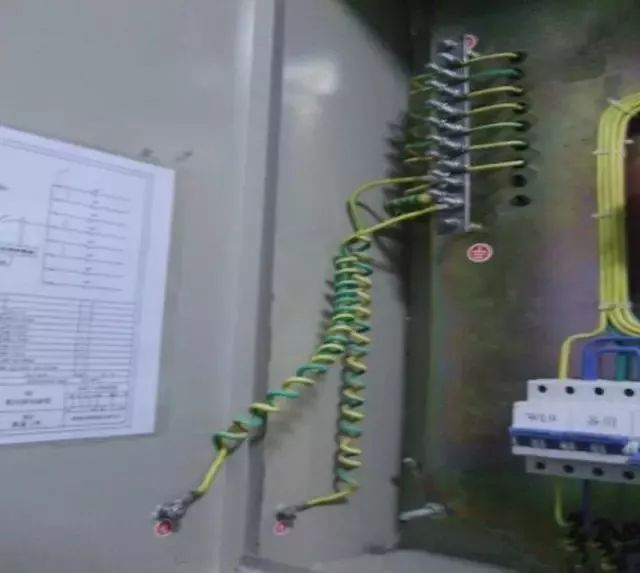

■配电箱和外壳跳线。

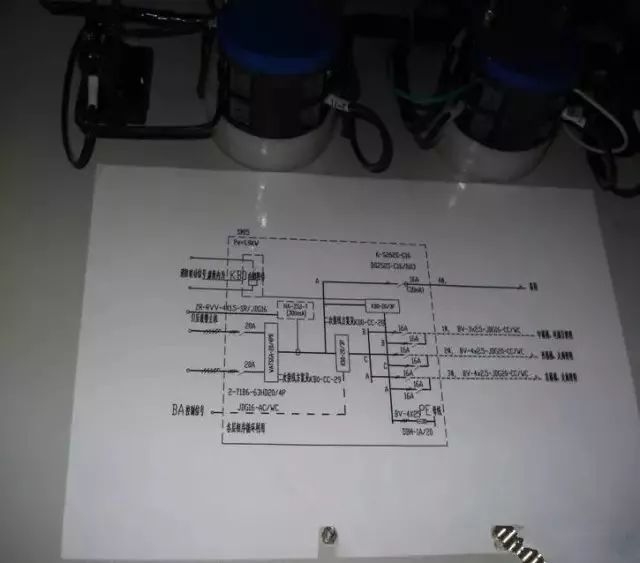

■电路图被薄膜覆盖，具有很强的持久性。

■配电箱电缆表示引入位置和回路、电缆的内径和方向。

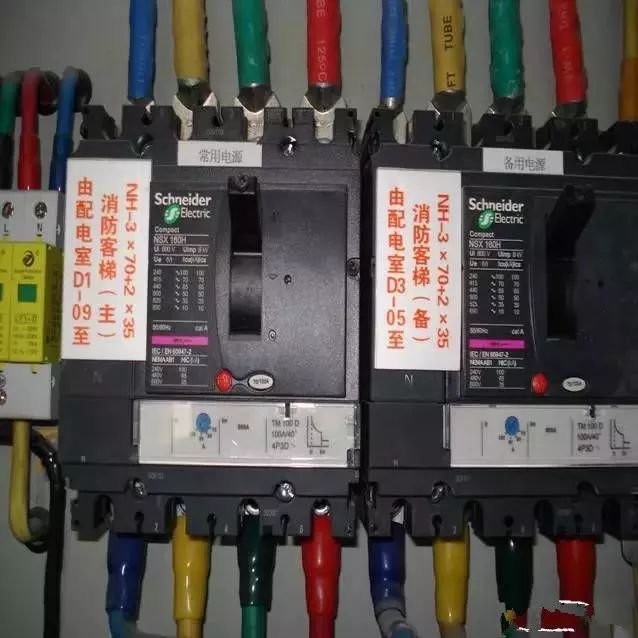

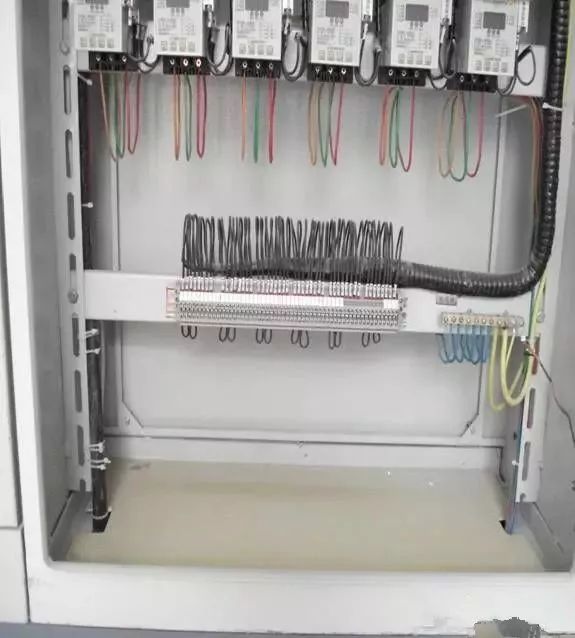

次级线路的绑定

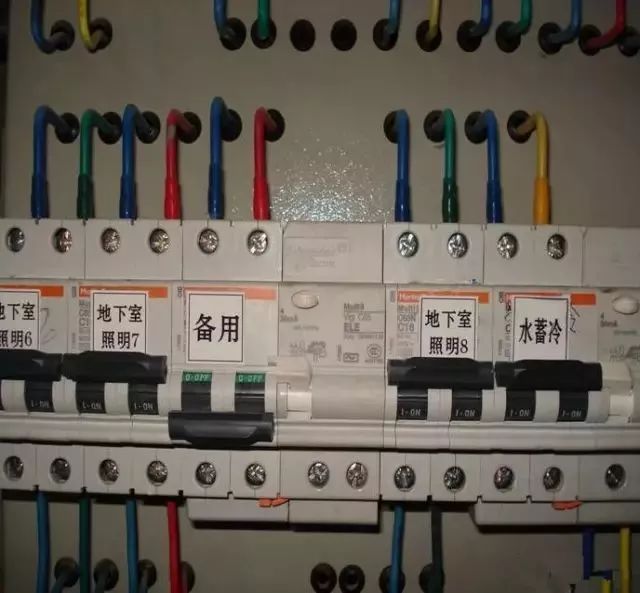

1、切换表打印热缩管的线端设置

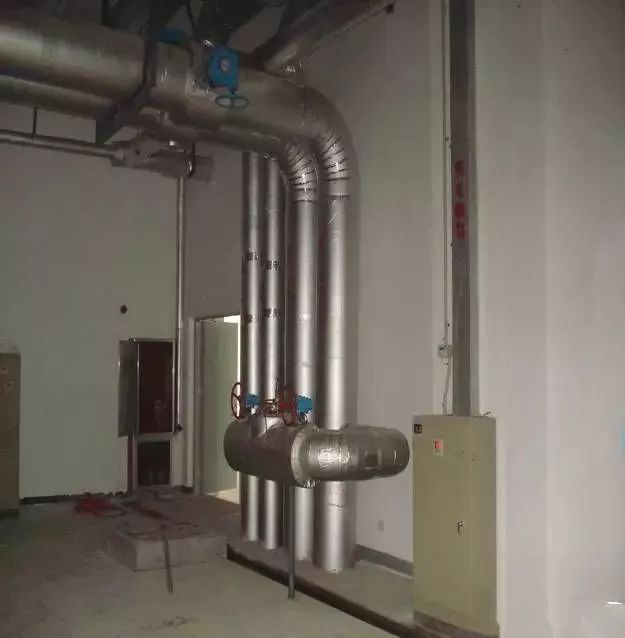

2、不能用配电箱做桥架支架
