配电箱绘图是从事电气工程施工、设计、消防和其他相关工作的人员经常看到的一种绘图。配电箱分为消防电源和非消防电源。发生火灾时，应切断非消防电源。那么什么是一般的2+绘图？让我们介绍一下lighting 配电箱绘图，看看如何阅读它。

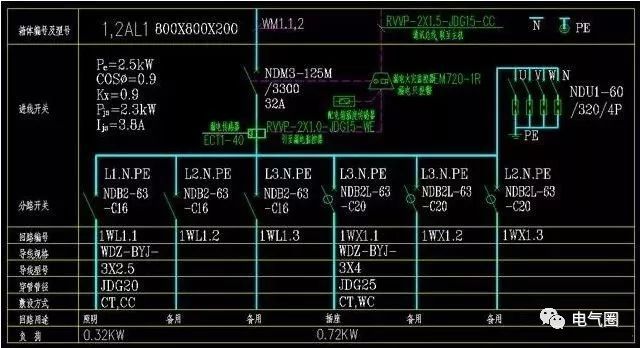

照明配电箱

这个配电箱绘图包含太多信息，所以我们可以在本地解释它。

数量配电箱和型号

注:1，2AL1表示1AL1和2Al1 配电箱，普通照明配电箱(相对于应急照明配电箱)。进行统计时，请不要把它们算作一个。如果你把它们算在一起，你就会赔钱。下面的800X800X200当然是以毫米为单位的尺寸。

负载计算、额定功率、需求系数

负载计算，这有点专业，但每个配电箱的图都会有，你不需要计算，但你必须知道它的意思，这将在以后使用。每个参数的具体含义如下:Pe为额定功率，Kx为所需系数，cos为功率因数，Pjs为计算功率，Ijs为计算电流。

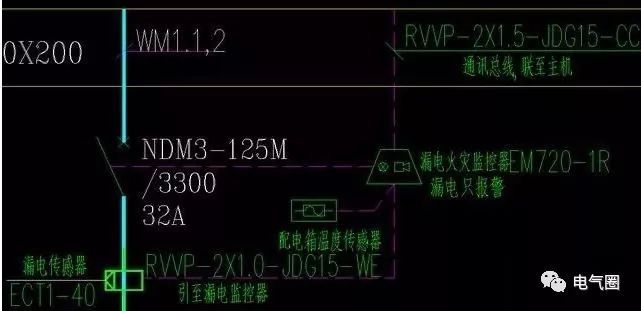

入口电路和电气火灾监控

图纸这一部分的信息量也相对较大，所以要尽量详细。Wm1.1，2表示它由1.1环和1.2环绘制，在上层总照明配电箱；额定电流为32A的NDM125M/3300 32A断路器；ECT40是一个电子传感器。确切的名称应该是剩余电流互感器。根据前面的电流计算，选择63A或100A的剩余电流互感器就足够了。其工作原理是检测火线和零线(零线)的电流矢量之和，并计算电流损耗，即漏电。配电箱温度传感器是电气火灾监控系统中检测配电箱箱温度、温度和漏电的标准箱。EM720-1R是一种电气火灾探测器，用于向电气火灾监控设备(主机)传输泄漏信息、温度信息和报警信息。使用rvp-2X1.jdg 1cc，即2X1.5平方毫米屏蔽软线，天花板中隐藏一根直径为15毫米的金属管。

从电气火灾探测器左侧到断路器的粉末线表示跳闸，但可以从“仅报警”的字面意思理解。当发生泄漏时，只有警报不会跳闸，即只有警报不会跳闸，这是消防规范的要求。

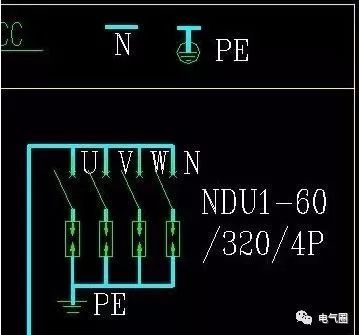

聚乙烯地面

这部分表示PE接地，并且在方框中有一个零线行。

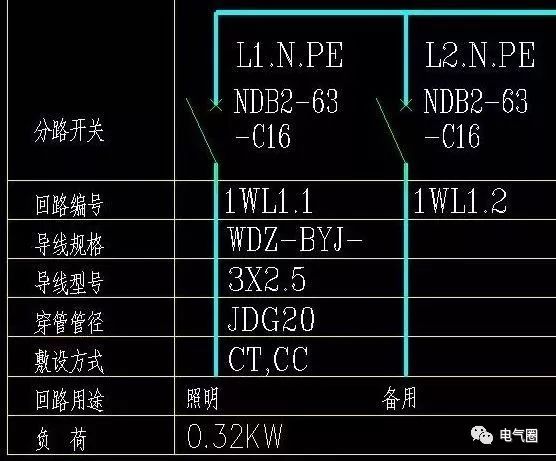

配电箱循环

L1。并联开关上方的N.PE表示通过从火线的三相中选择一相，并添加零线和地线，形成一个具有220伏电源的1WL1.1回路。导线规格WDZ-BYJ-3X2.JDG20-CT，CC指低烟无卤阻燃交联聚乙烯绝缘(铜芯)导线，3根2.5平方毫米，直径20毫米的金属管，桥架及沿屋面暗敷设。同时，标记该回路用于照明和备用。照明负载为0.32千瓦，相对较小。

至此，我们已经完成了照明配电箱图的阅读。一般来说，我们根据这个顺序和思维来阅读配电箱图。你能理解吗？
