最直截了当的配电箱接线图解释，零基础还是学详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

配电箱和配电柜、配电板、配电凭证等。是成套设备，用于集中安装开关、仪表等。

常用的配电箱是由木头或铁板制成的，而现在各处的耗电量都相当大，所以铁的使用仍然较多。

至于它的用途:当然，停送电很方便，并起着测量和判断是否停送电的作用。

下面是对2+接线图和2+系统图的简要介绍。

配电线路接线图

安装时，Home 配电箱接线图也很重要。小编辑专门为每个人准备了几个非常详细的接线图。

配电箱接线图1

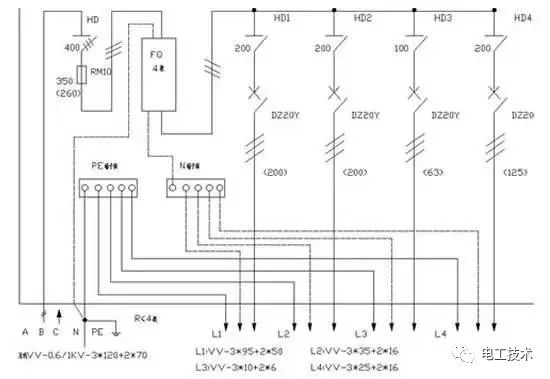

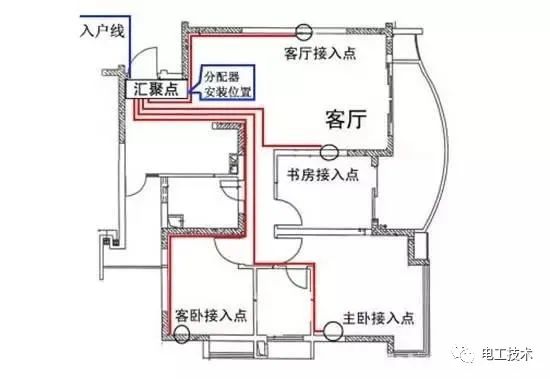

配电箱接线图2

当我们看到一个以上的家庭平时用电，他们中的大多数是从a 配电柜发来的。一个简单的接线图是这样的。

配电箱系统图

家用配电线路的安装方法

1.当明装配电箱，配电箱安装在墙上时，应使用开口螺栓(膨胀螺栓)固定。螺栓长度一般为预埋深度(75 ~ 150毫米)、箱底板厚度、螺母和垫圈厚度加上约5毫米的“头部余量”之和。对于较小的配电箱，也可在安装处预埋木块(根据安装孔在配电板四角的位置配电箱)，然后用木螺钉配电箱或配电板固定在木块上。

2、暗装配电箱，配电箱预埋在墙内安装，砌墙时预留孔洞的长度和宽度应比配电箱大20mm左右，预留深度为配电箱厚度加上孔洞墙面抹灰的厚度。当砌体配电箱时，可以通过在盒子和墙壁之间填充混凝土来固定盒子。

3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周不应有缝隙，面板四周边缘应靠近墙面，箱体与建筑物、构筑物的接触部位应涂防腐漆。

4、配电箱螺旋熔断器安装在内部，电源线应连接到中间触点的端子上，负载线应连接到螺纹端子上。这样，当熔化的堆芯被装载和卸载时，不会发生电击。瓷塞保险丝应垂直安装。

5.配电箱交流、DC或不同电压等级的电源应有明显标志。照明配电箱，应分别设置零线(N线)和保护零线(PE线)母线。零线和保护零线应连接在母线上，不得拼接，并应编号。

6、引出面板时，面板线孔应光滑无毛刺，金属面板应安装绝缘保护罩。金属外壳配电箱外壳必须可靠接地(零)。

配电箱二次接线

配电箱的二次连接应从接线盒中移除。首先，组件应该分成组。这主要满足水平、水平和垂直的要求。从美国的角度来看，从端子台开始，组件应该被分成线，而通道线应该被嵌入。划分线路后，应根据接线图完成接线。

配电箱示意图

二次接线实际上是控制线，一次接线是主电路，二次接线用于控制主电路的工作状态，如开、关、延时等。

次要成分主要包括:

一种微机保护装置(用于保护主电路，具有速断、过流、差动、低周减载、接地保护和根据负载类型的多种保护功能)。

控制装置(因此得名和含义:用于操作断路器闭合和断开开关，并检查机柜中主要部件的状态)。

c点显示(用于点指示)。

多功能电能表(见有功功率、无功功率、电压、电流等。)。

继电器和其他辅助部件。

摘要

家庭用电是我们必须仔细和严格检查的一部分。如果电路安装安全、完美，就可以在未来的生活中安全使用，消除家庭中的安全隐患。
