配电箱的布线和安装的通用标准是什么？我们应详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

[配电箱用途]电能的合理分配有利于电路的打开和关闭。具有安全防护等级高、能直观显示电路导通状态、便于管理等优点。

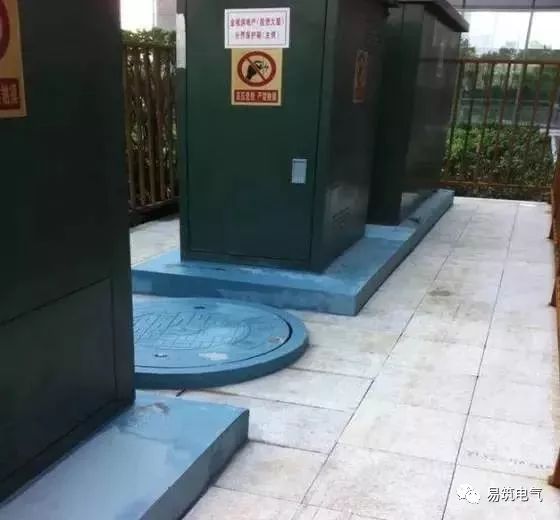

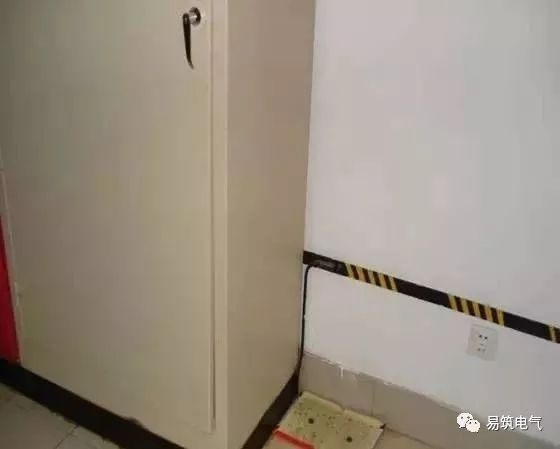

■带护栏、接地和雨盖的室外箱；

■基本着色，注重美观；

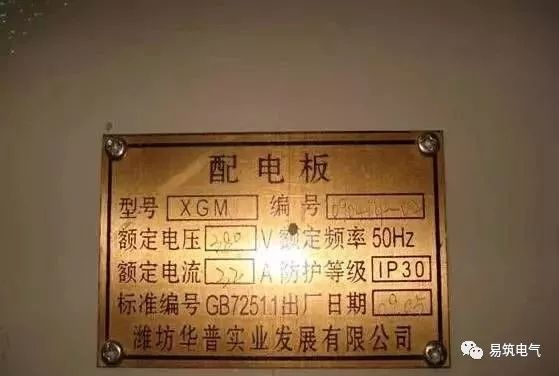

■需要3C认证的铭牌。

通用标准:

■低压电气设备、器具和材料的额定电压较高可达1千伏交流电和1.5千伏DC。高压电气设备、器具和材料的额定电压高于1千伏交流电和1.5千伏DC。高压系统的接线和移交测试必须符合GB50150。

■接地或接零支线必须分别连接到相应的干线上，不允许串联。

■盒子的铁皮厚度要求为1.5毫米，家用手表盒可以为1.2毫米，大盒子和地柜应适当加厚。电涌保护器一般采用防雷办公室或气象局指定的产品。

■查看设计是否配备泄漏检测器，配电箱适当的预留位置。塑壳开关和漏电保护应符合设计要求。通常，应安装设备开关。

■对于那些有动力机器的，有必要实施清楚设计的动力控制开关型号和品牌，无论是双速还是单速控制。

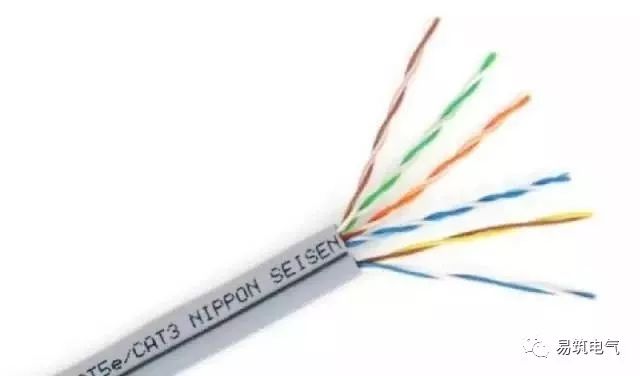

■盒内的设计电线必须符合要求、电线直径和颜色(与设计的相数和颜色一致)。箱内布线不应靠近箱内开关或设备，以满足建筑物的实际安装位置。由圈梁、柱子、门道、剪力墙等引起的缺陷。考虑配电箱监测站测试成本。

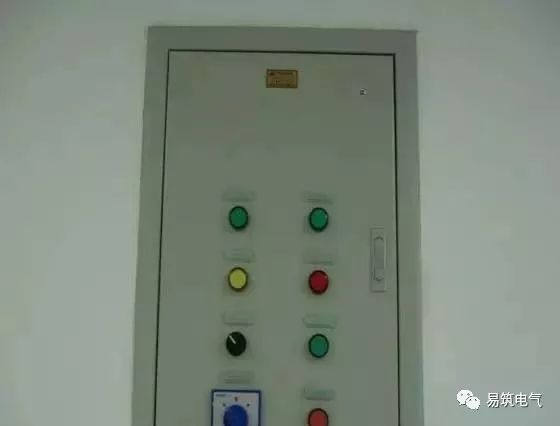

■外壳和锁的要求:铁壳控制和隐藏及暴露锁的要求。

■应执行主副罐的电流A值、漏电保护值、运行时间和极限电流。实现开关和单双极功能。

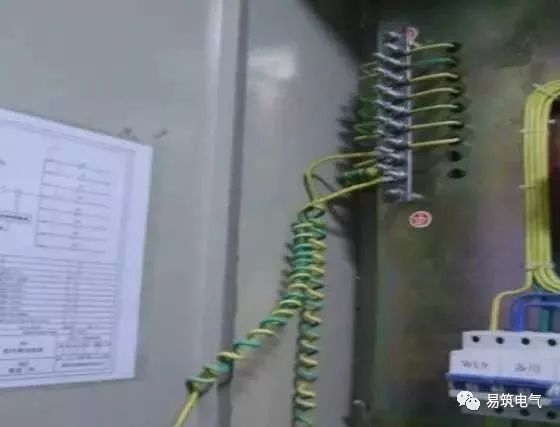

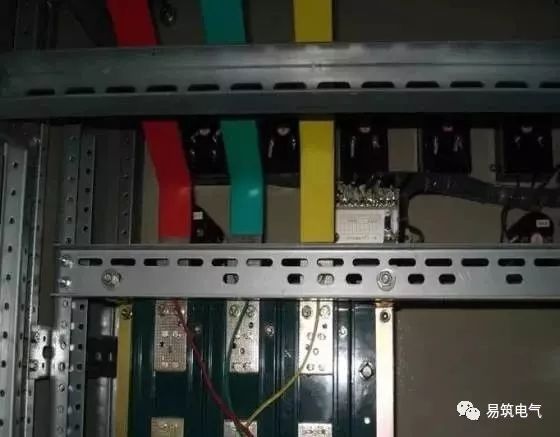

■ 配电箱箱壳平行接地线，配电柜较好在底部加绝缘板。

■零线和地线排列有序(必须有小的扁平垫和弹簧垫；压线顺序方向正确)；

■盒子和外壳并联连接，并交叉连接。

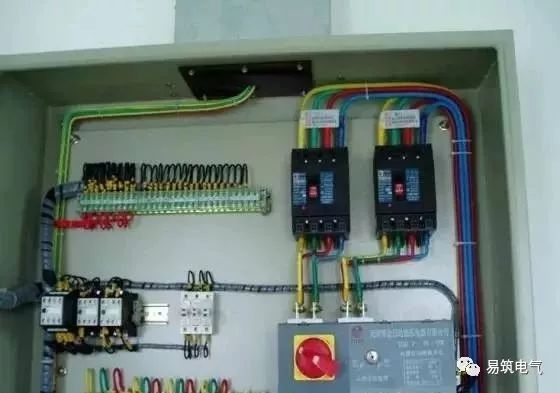

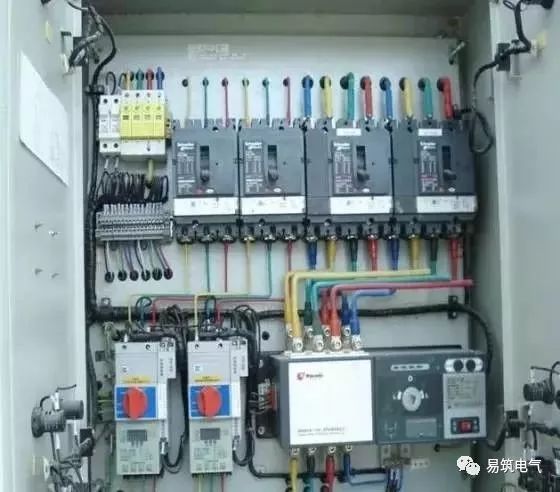

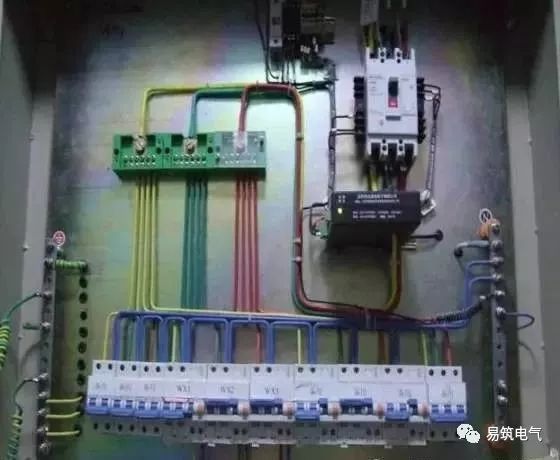

整洁的布线

规定:

■配电箱线路和线对地之间馈线的电阻值大于0.5M欧姆，二次线路的电阻值大于1M欧姆。

■漏电保护装置的工作电流不大于30mA，工作时间不大于0.1S；

■接线盒面板表面上连接电器、控制台和其他可移动部件的电线应由多股铜芯线制成，并留有余量。塑料管应套在线束外面，以加强绝缘并捆扎成束。不同的控制回路应针对不同的电压水平分别进行绑定，并有清晰的标识。当与电器连接时，两端应铰接，应有不开口的端子或锡制内衬，不得松动或断裂。

■可旋转部分的两端用夹子牢牢固定；

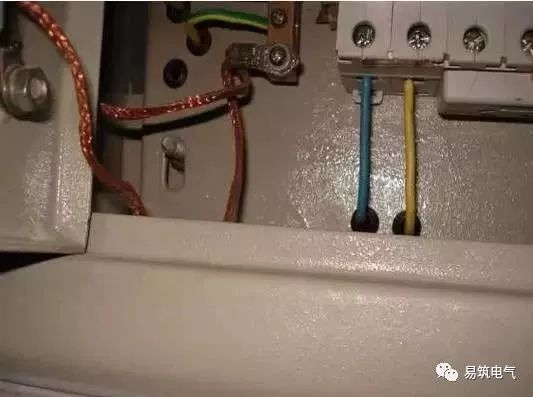

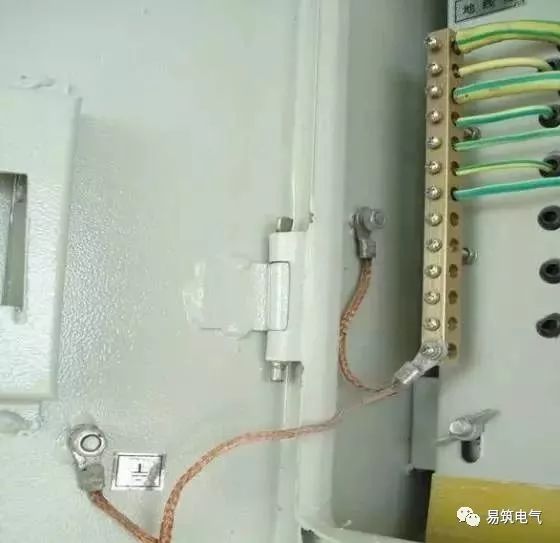

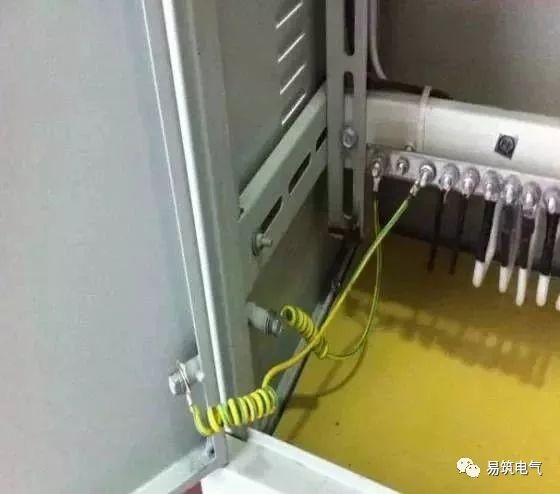

■ 配电箱和外壳跳线。

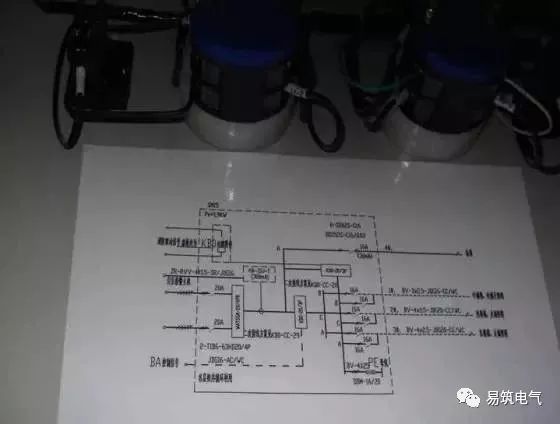

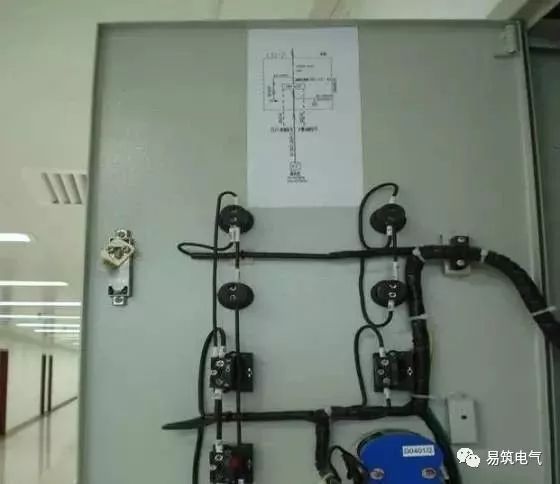

■电路图被薄膜覆盖，具有很强的持久性。

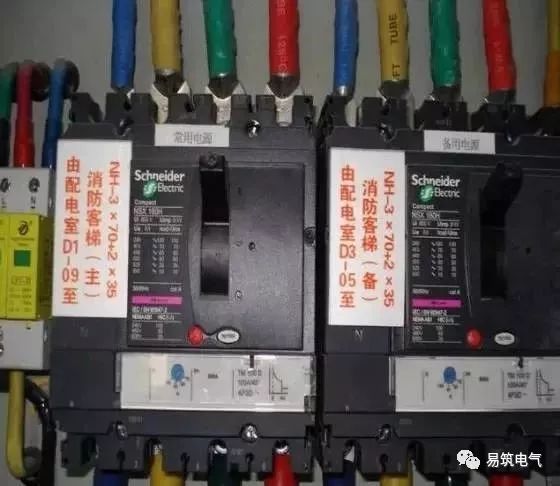

■ 配电箱电缆表示引入位置和回路、电缆的内径和方向。

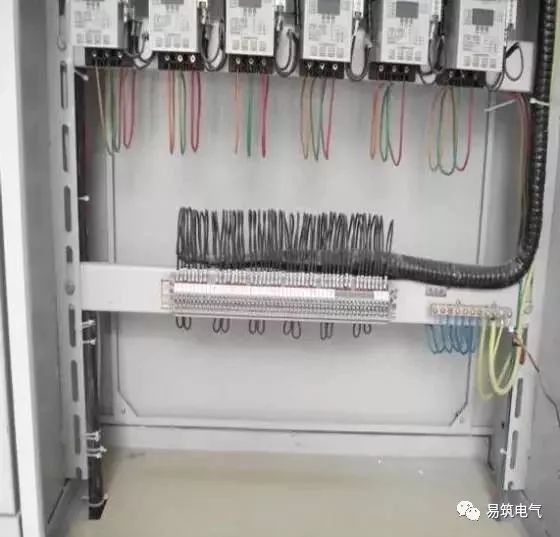

次级线路的绑定

1、切换表打印热缩管的线端设置

2、不能用配电箱做桥架支架

配电箱位置:

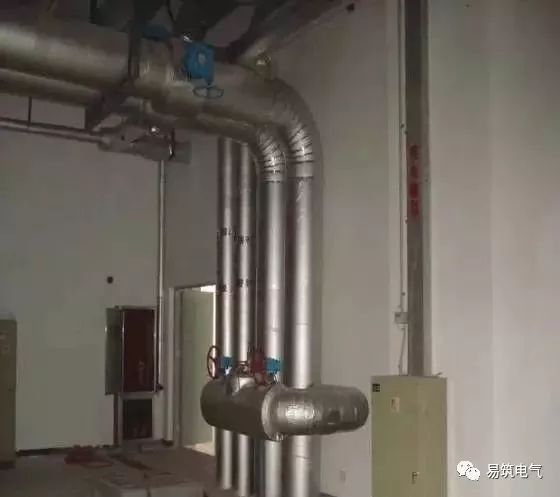

■为确保安全使用，配电箱且加热管距离不应小于300毫米；；不少于200毫米；有给排水管道；用煤气管时，仪表不应小于300毫米

■ 配电箱不应安装在散热器上方，也不应安装在水池的上下两侧。如果必须安装在水池两侧，应采取防水和排水措施。

■ 配电箱不应设置在楼梯踏步的侧壁上。配电箱如果安装在墙角，其位置应能保证箱门打开180℃。配电箱不应设置在建筑物的纵横墙的交接处，也不应设置在建筑物外墙的内侧，以防止室内外温差变化过大和箱体冷凝不安全。普通砖砌体墙，在门、窗、洞口设置配电箱，框边距门、窗、洞口边不应小于370毫米..

■宽度300毫米及以上配电箱时，应在顶部设置过梁。

1.动力箱二次线服从命令，带电箱盖桥接良好。

2.消防控制室、消防泵房、防排烟风机室、消防电气设备、消防电梯的供电配电线路的较后一层配电箱处设置自动开关装置。

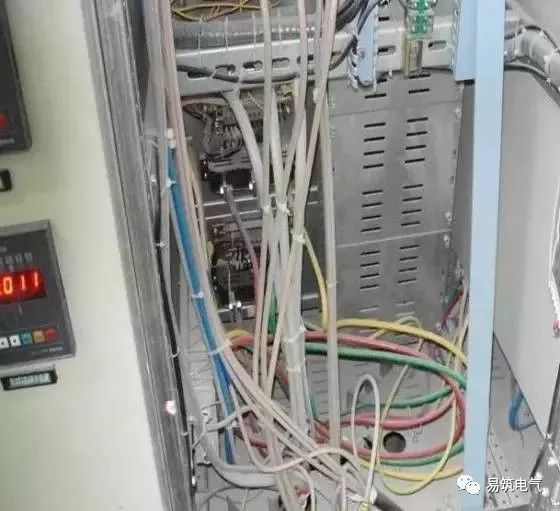

写电源分配混乱，不注意，乱拉乱写

必须考虑防雷电涌保护器

电力线电涌保护器的安装应符合以下要求:

■各级供电线路的电涌保护器应分别安装在被保护设备的供电线路的前端，电涌保护器的每个端子应与配电箱内的线路同名端连接；

■电涌保护器接地端子应连接至2+保护接地线接地端子板，2+接地端子板应连接至防雷区内的等电位接地端子板。

■各级电涌保护器的连接线应平直，其横截面积应与保护器相匹配。长度不得超过0.5m；

■带有连接端子的电力线电涌保护器应卷曲；

■带端子的电涌保护器应通过电线头与端子连接。

开关盒

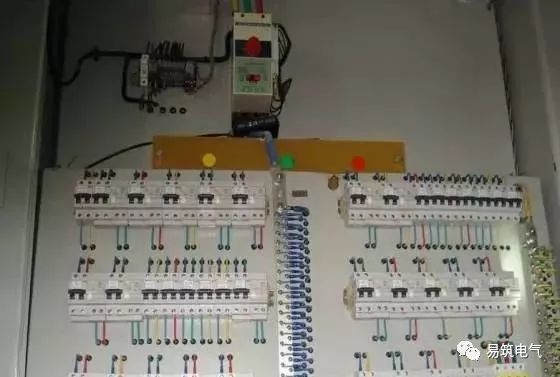

布线到位

2

保护装置

需要注意的问题

1.盒子和托盘中的电线连接紧密，不会损坏芯线，也不会折断线束。压在垫圈下螺钉两侧的导线横截面积相同。同一端子上连接的导线不超过2根。检查垫圈和其他零件是否完整。

2、低功率配电箱时，面板和机柜的安装位置不得安装在建筑物各种门的后侧及其他影响使用和安全的位置。

3.柜内接线端子应与导体截面相匹配，小端子不得与大截面导体配合使用。

4.进出外壳的电缆应排列整齐，编号清晰。铠装电缆进入外壳后，钢制铠装应接地。

5.进入配电箱的管道应排列整齐，长度相同。严禁电气焊和切割箱子。同一建筑内相似箱体的安装高度应相同。住宅室内照明箱底部与地面的距离不得小于1.6米。

6、建筑照明配电箱，板应设置N线和PE线母线，每个照明支路的N线和PE线应通过母线分布。

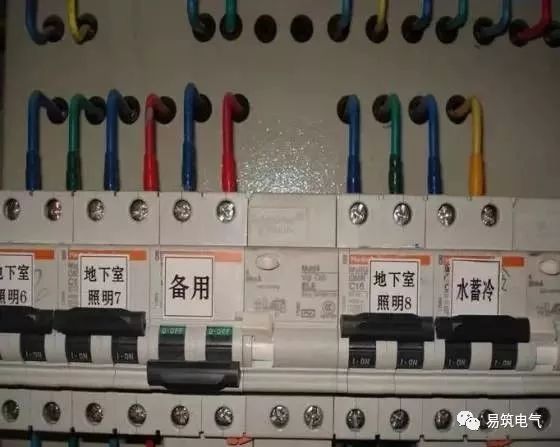

7.配电箱内部接线正确整齐，并捆绑成束。电路编号完整，识别正确。

8.箱内引出线和引入线应有余量。严禁因电线长度不足随意接头。

9、住宅室内照明箱应同时安装断开相线和零线的电源开关，电源电路应安装自复过电压保护装置，插座电路与手持和移动家用电器连接应安装剩余电流保护器，计价器箱负荷开关应符合设计要求。

10.接地:配电盘、柜台、箱子等的接地。应牢固、良好，接地线的截面应符合要求，并应与设备的主接地端子有效连接。

强调:

■不同电路的PE线不能压接在同一端子上，不能保证各电路的用电安全；

■金属线槽和桥架不能用作其他设备接地的连续导体；

■插座的PE线不能串联；

■用于电缆接地的聚乙烯端头未标有热缩管或黄绿色色带；

■住宅开关箱应增加过压和欠压保护器；

■ 配电箱预制落料孔铁片脱落后，应将其堵塞，进线口应有保护开口或护套；

■在母线的一个端子上压入两根电线——应使用锡合金衬里和电线头。

●无数业主安装了错误的空气开关。1P还是2P更好？看专业电工怎么说

(来源:电子设计圈，版权属于原作者，如有侵权请联系并删除！)

更多选型规格报价定制等问题可及时联系厂家，以上就是配电箱的布线和安装的通用标准是什么？我们应全部内容。
