简介

ψ

什么是配电箱？为所有用户提供一个电路配电箱。

02

工作原理

ψ

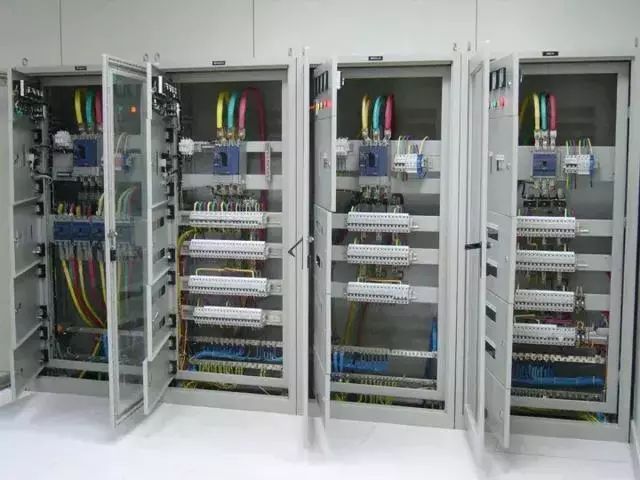

配电箱是将开关设备、测量仪器、保护装置和辅助设备组装在一个封闭或半封闭的金属柜内或屏幕上，根据电气接线要求形成一个低压配电装置。

在正常操作过程中，电路可以通过手动或自动开关接通或断开。如果出现故障或异常操作，借助保护装置切断电路或发出警报。

测量仪器可以显示运行中的各种参数，也可以调整一些电气参数来提示或发出偏离正常工作状态的信号。它常用于各种发电、配电和变电站。

03

使用

ψ

便于电路故障时的管理和维护。配电箱和配电柜配电盘是成套设备，用于集中安装开关、仪表等。

常用的配电箱是由木头或铁板制成的，而现在各处的耗电量都相当大，所以铁的使用仍然较多。

配电箱的目的:当然，停止和传输电是很方便的，并且在测量和判断电的停止和传输方面起作用。

04

分类

ψ

按结构特征和用途分类

(1)固定面板类型开关柜，通常称为开关板或配电板。面板盖开关柜的敞开式，正面有保护功能，背面和侧面仍可接触带电部分，保护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，变电站室内集中供电。

(2)保护型(即封闭型)开关柜，指低压开关柜，除安装表面外，所有侧面均封闭。机柜的电气部件，如开关、保护、监控和控制，都安装在由钢或绝缘材料制成的封闭外壳中，该外壳可以安装在墙上或墙上。机柜中的每个回路之间不能采取隔离措施，或者可以使用接地金属板或绝缘板进行隔离。通常，门和主开关是机械联锁的。此外，还有一个保护表类型开关柜(即控制台)，面板上装有控制、测量、信号和其他电器。保护类型开关柜主要用作工艺现场的配电装置。

(3)抽屉类型开关柜。这种类型的开关柜采用钢板制成的封闭外壳，进线和出线电路的电气元件都安装在可抽出的抽屉中，形成一个能完成某种类型供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开，以形成总线、功能单元和电缆的三个区域。每个功能单元之间也有隔离措施。抽屉类型开关柜具有高可靠性、安全性和互换性。它更高级开关柜，目前生产的开关柜，其中大多数是抽屉式开关柜。适用于工矿企业和供电可靠性要求高的高层建筑，作为集中控制配电中心。

(4)电力和照明分配控制箱。大部分都是封闭式垂直安装。由于使用场合不同，外壳的防护等级也不同。它们主要用作工矿企业生产现场的配电装置。

05

各种符号

ψ

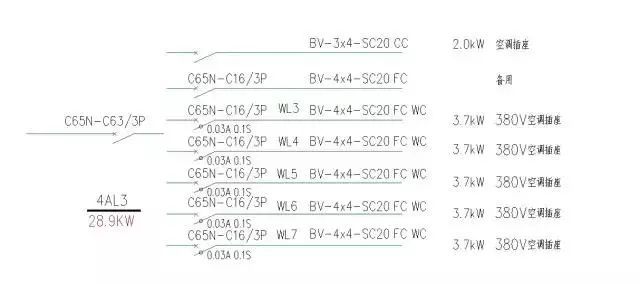

根据图纸" 配电箱系统图"

在NPX630/3P 400A中:NPX630是断路器型号，3P是三极，400A表示较大断路电流为400A。

NPX 160/3P 160 A WL1 YJV-4 * 70+1 * 35-SC80 FC 58.8瓦AP3配电箱:

NPX160 型号。

3P为三极，额定频率为50Hz，额定隔离电压为690V，跳闸电流为40-160A。

WL1:参考循环1。后面是循环2，依此类推。

YJV:铜芯交联聚乙烯电缆。

耐熔铜芯交联聚乙烯电缆。

4*70+1*35:指具有4个线芯截面70mm2加上一个线芯截面35的中性线芯。

SC80:指直径为80的焊接钢管(俗称黑铁管)。

指地下的黑暗应用。

C65n-C10/1 wl 1 bv-3 * 2.5-sc 15 cc 0.78 kw照明:

C65N是断路器型号。

C10/1P:断路器的较大分断电流为10A，极数为一极。

铜芯聚氯乙烯绝缘电缆。

3 * 2.5: 3芯，横截面积为4mm2。

SC15:穿15毫米直径的钢管。

抄送:黑暗的屋顶或屋顶铺设。

C65n-C16/3pw l5bv-4 * 4-sc 20 fcw c 3.7 kw380 v空调插座:

在回路5中，断路器型号为C65N，较大断路电流为16A。采用4根铜芯聚氯乙烯绝缘电缆，线芯截面为4mm2，通过20mm的钢管直接敷设在地下和黑暗的墙壁中。

06

各种铺设方法

ψ

沿梁或跨梁敷设(屋架)

BC-梁内隐蔽敷设

交流电-沿柱子或穿过柱子敷设

列中暗敷设

沿墙面敷设

厕所-隐藏在墙内

沿天花板或顶板敷设

CC-在屋顶或屋顶上暗敷设

吊顶内铺设

地板或地面下铺设

供应链-通过焊接钢管铺设

电缆管道的敷设

通过硬塑料管敷设

FPC——铺设阻燃半硬聚氯乙烯管道

电缆桥架敷设

金属线槽

m型电缆敷设

科索沃保护团-铺设聚氯乙烯塑料波纹管

阴极保护-穿过金属软管敷设

直埋

电缆沟敷设

混凝土管道铺设

释放模式

ψ

磁力跳闸

热磁脱扣器

麦克风-电子跳闸

分断能力

ψ

断裂能力分为5个等级:

女:36KA

N:50KA

H:70KA

学生:100卡

l:150卡

第25条电气基础

1、单相电源插座接线的规定

单相插座有很多种，通常分为两个孔和三个孔。这两个洞并排分为左右两个，三个洞形成一个品质因数。连接孔旁边的字母被标记，l是火n是零。三个洞也有一个e，这意味着地面在中间。面向插座的方向，指定每个孔的布线。左边连接到零线，右边连接到火线，保护地线连接到中心。

2.漏电保护器的选择

选择漏电保护器，首先选择电源模式。单相电源为220，二线二次或单电平。选择三相三线三百八十八级保护器。三相四线三百八十，四线三四。“电平”表示开关触点，“线路”表示进线和出线

3、灯泡不亮的原因找出路

令人讨厌的是灯泡不亮，灯丝因常见原因而断裂。透明灯泡是可见的，否则可以用电笔测试。当开关点两端闭合时，火线断开，灯丝断开，零线两端断开。

4、埋地导线埋设前断芯检查及断点确定方法

埋地导线前，检查有无断芯。检查并使用兆欧表。L的一端连接到电线，电线的另一端是排水的。在血糖仪的E端遵循此程序。慢慢摇动兆欧表。如果指针小于零，线就断了。找出断点在哪里，使用仪器DG3，单相交流连接一端，仪器附在接地线上嵌入，从头到尾慢慢移动，仪器灯发出的光不被破坏，如果仪器灯熄灭，这就是断点。

5、低压测试笔判断交流单相电路故障的方法

交流验电用的电笔由带电导线点亮，但不由带电导线点亮。可以检查电路故障，并通电测量火灾和接地。正常检查设备开关，电路断开不可疑。如果两端不亮，电源线就会断开。如果两端都发光，零线就会断裂或脱离。

6.用指针式万用表测量DC电压的方法

测量前应先调零，并适当选择量程。确定电路的正极和负极，明确并联连接。黑色标记连接到负电极，红色标记连接到正电极。如果仪表指针向相反方向旋转，则连接具有正极性和负极性。

7.用指针万用表测量DC电流的方法

测量前应先调零，并适当选择量程。确定电路的正极和负极，并确保串联连接清晰。黑色标记连接到负电极，红色标记连接到正电极。如果仪表指针向相反方向旋转，则连接具有正极性和负极性。

8.用指针式万用表测量导体DC电阻的方法

测量电阻，选择测量范围，选择测量范围，然后设置为零。看看表针有没有两个短路。如果它不在零位，调整它。转动欧姆表的归零按钮，表针直到归零才会被计数。毕竟，仍然有几个旋钮。更换电池并调整。接触必须良好，在阻挡时双手必须悬空。测量值保证是准确的，并且测量针优选在网格中。测量后关闭电源，并将旋钮转到电压。

9、用指针式万用表判断电容器的质量

通用电表可以承受电容的粗略判断。使用乘以k的电阻，每个探头连接到一端。手表的指针放在零点附近，然后慢慢返回。到达某个地方并停下来。你回来得越多，你就会越健康。有一个到零的短路和较少的泄漏返回。测量开始时仪表不走，电容内部电路断开。

10、用充放电方法来判断电容器的质量

充放电方法可以承受电容的粗略判断。电容器的两端都连接到DC，几分钟后将被切断。导体连接到两极。注意是否有火花。有火总比没有火好。同样的火更大更满。

11.给定三相异步电动机的额定容量和电压，计算额定电流的近似值。

中小容量高低压，电流估计为千瓦。这种关系以中位数给出，有大幅度的下降和小幅度的上升。一千瓦两安培，常用低压380。高压电动机的电压为3000伏，每安培4千瓦。电压高6000伏，每安培8千瓦。额定电压是10，000，13千瓦是1安培。

12、“三相380伏电机切换到单相220伏电源的接线方法及接入电容的计算

电机三相为单相，绕组连接按原始状态。三端输出线路都很有用；两个连接到电源，一个连接到电容。接到容量后，接通电源，接零接火，转到反方向。电机的三相变为单相，并与电容并联。工作电容取决于连接方式，星形连接较小，角形连接较大。100瓦电机的微法数是10星到6角。起始电容可以是相同的大小，10瓦，2到3微法。电容耐受电压取决于电源，232电源，303。

13.感性负载电路中电流和电压的相位关系

电感在“感觉”这个词中是奇妙的。情感需要时间来来去去。我们一见面，就觉得很奇怪，很难说我有什么感觉。一旦你们需要分手，你们仍然会想念彼此。当电源电压增加时，电流很难达到。如果电源电压被切断，电流暂时不能被切断。上面的类比教导了流行，电压在前面流动，电压在后面流动。两者之间的差别是电角度，较大值为90度。

14.每公里导线重量的估算

千米导线的重量取决于它的截面和类型。截面单位是平方毫米，乘以系数值。硬铝是较轻的2.8，其次是纯铝。ACSR乘以4，7.8铁更重。它重8.8%纯铜和9.0%钢绞线。考虑下垂和结合，乘以1.03。相关公式:质量=密度x体积。体积=底部面积x高度

15、发电机原理和右手定则

电线切断磁力线并在里面感应电磁。当导体连接到闭合电路时，电流在导体之间流动。判断流向，用你的右手，伸出你的右手形成一个平面。导线移动时，拇指朝向，手掌朝向北极。四个手指的方向是电流，这一端也是正端。

16.基尔霍夫首先定律和第二定律

基尔霍夫是一个著名的人，他发明了电路定律。节点电流是首先个，流出和流入是平的。环路电压是第二个，电压降和电势相等。

17.整流器电源的输出DC电压与整流器二极管的输入交流电压和反向电压之间的关系

当交流电压变为DC时，如何找到输出电压？输入电压为100，单相半波为45。三相半波117，半波两倍全波数。如果使用晶闸管，从零开始计数。管道背压应记住单相和三相有不同的数字。单相桥141，三相桥239。注:输入电压应为相电压。

18.串并联电阻后总电阻的计算

串联电阻增加，串联越长，电阻越大。平行电阻值减小，等效横截面增大。很难找到并联的总电阻，首先需要每个值的倒数。倒数之和的倒数是并联后的电阻。只有两个电阻并联，总电阻可以用简单的形式表示。两个电阻的乘积是分子，两个电阻的和是分母。

19.三相交流电源的两种接线方式和两条出线

有两种三相方法，一个三角形和一个星形。该角度与三个相位相连并环绕一个圆，三个顶点是三相线。星星由三条尾巴连接，连接点称为中性点。这三条导线从中点通向三相线和零线。相线通常称为火线，中线通常称为零线。卫星连接可以生产两种电线，三相三线和四线。三相三线没有零线，三相四线有零线。

20、整流二极管阳极和阴极的测定方法

二极管有两个电极，一个阳极和一个阴极。区分极性相对简单。首先，看看图表。三角形的一端是极负的，短杆的一端是阳极，没有图表可以看到外观，而圆端是阳极。螺杆尺寸较大，螺杆一端为阳极。如果你不放心使用电表，通用电表就准备好了。乘以100个电阻条，将两支笔分别连接到电极上。正和负的电阻率值都要仔细记录。当电阻很小时，观察触针，用红太阳和黑阴设置电极。

21、桥式整流电路的连接方法和阻容保护、整流二极管问题

单相桥式四管，两个串联，然后并联。直流电流从两端并联输出，两根管子与电源相连。六管三相桥，两个串联，然后并联。直流电流从两端并联输出，两根管子与电源相连。电阻-电容保护二极管有三种可用方式。一个平行于交流侧，一个平行于DC侧。还有一个更复杂的，在每根管子的两端。感性负载反电动势，并联连续二极管。

22、磁体和磁体的性质、磁场和磁力线

磁铁无论大小和厚度都有两极。南极s北极n，两端较大磁场力。相同的磁极互相排斥，而不同的磁极互相吸引。一切都是一样的原则。描述磁场的磁力线，每条都是一条闭合线。体外从北极到南极，体内从南极到北极。这些线不互相交叉，两端相对密集。

23.降低输出电流纹波的滤波电路

为了获得稳定的流量，滤波器电路连接到输出端。一个电容器和一个电阻器连接成一个T形电路。两个电容器，一个电抗，被称为饼形电路。还有一个更简单的，两个电容和一个电阻。

24.电刷偏离中性线的影响及调整方法

应打开和关闭励磁，同时观察仪器。仪器的指针来回摆动，刷子大幅度摆动偏置。轻轻转动刷握，调整较小摆动。电机正反转时通电，两个转速相减。如果差异很大，则刷子有偏差。轻轻转动刷握，调整较小差异。

25.电刷偏离中性线的影响及调整方法

应打开和关闭励磁，同时观察仪器。仪器的指针来回摆动，刷子大幅度摆动偏置。轻轻转动刷握，调整较小摆动。电机正反转时通电，两个转速相减。如果差异很大，则刷子有偏差。轻轻转动刷握，将差异调节到较小。
