断路器、接触器、中间继电器、热继电器、按钮、指示灯、凸轮开关和行程开关是电气控制电路中八个较常见的部件。以插图和文字的形式介绍常用电气元件的原理和应用。通过了解这些部件在电路中的功能，可以掌握这些部件的正常操作。

1

断路器

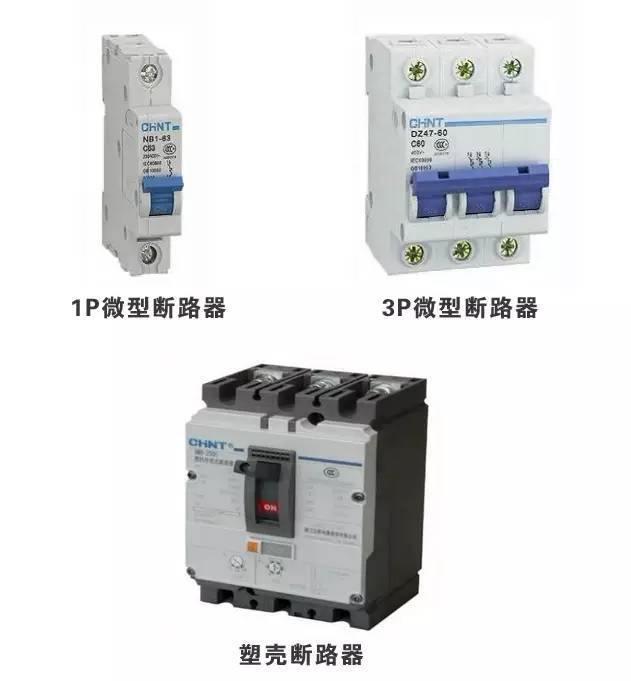

低压断路器也称为自动空气开关，可以手动切换，可以用来分配电能，偶尔启动异步电机，以保护电源线、电机等。当出现严重过载、短路或欠压故障时，它们可以自动切断电路。

断路器的文本符号是QF

断路器的图形符号为:

2

电流接触器

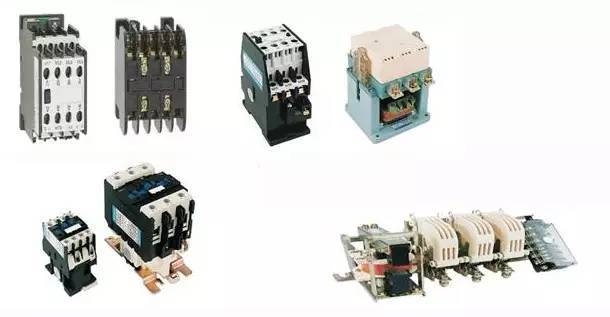

接触器由电磁机构和接触系统组成。接触器较常见的线圈电压是交流220伏、交流380伏和直流220伏。

接触器的电磁机构由线圈、动铁芯(电枢)和静铁芯组成。接触器触点系统由主触点和辅助触点组成，主触点用于接通和断开主电路，辅助触点用于控制电路。

接触器文本符号:KM

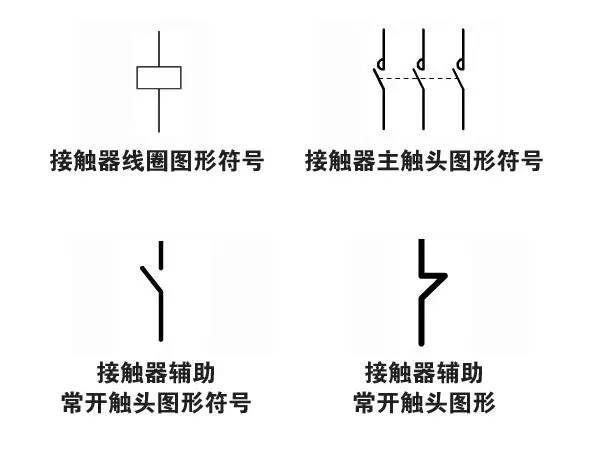

接触器的图形符号为:

3

热动继电器

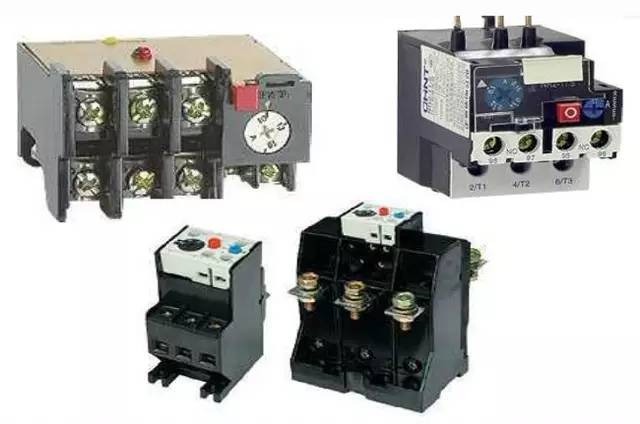

热继电器是一种继电器，它利用电流通过元件产生热效应的原理来改变时间限制。

热继电器的文本符号:FR

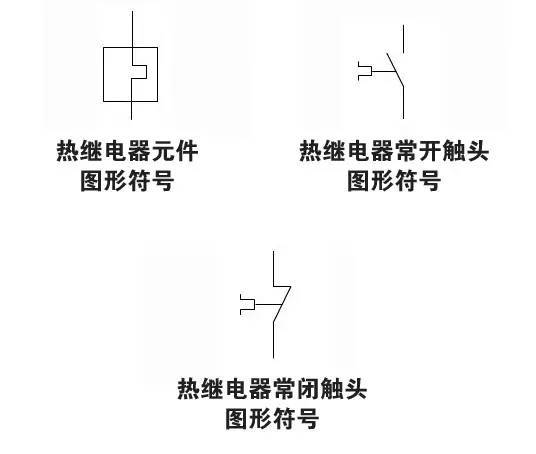

热继电器的图形符号:

4

中间继电器

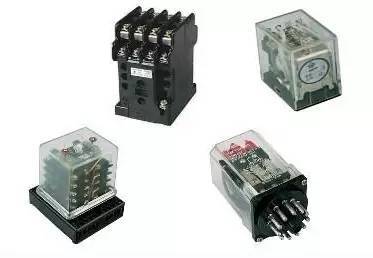

中间继电器的原理是将输入信号转换成多个输出信号或放大信号(即增加继电器的接触容量)的继电器。它的本质是电压继电器，但它有许多触点(多达8对)，接触容量高达10A，和敏感的行动。

当其他电器的触点数量不够时，触点数量可以通过中间继电器增加，电击容量也可以通过中间继电器增加。

中间继电器文本符号:KA

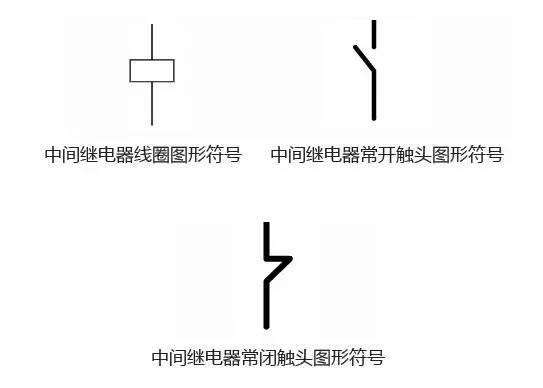

中间继电器的图形符号:

5

按钮

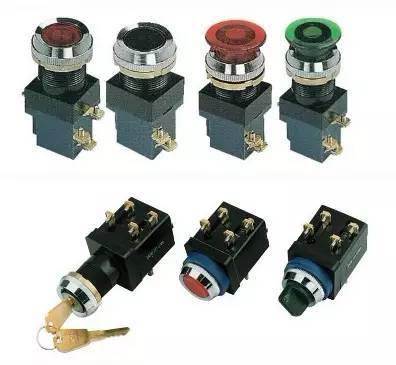

在实际应用中，通常根据所需的触点数量、使用场合和颜色来选择按钮。常用的LA18、LA19、LA20系列按钮适用于交流500伏、直流440伏、额定电流5A和C300瓦、直流70W控制回路中的控制电源。

按钮文本符号:SB

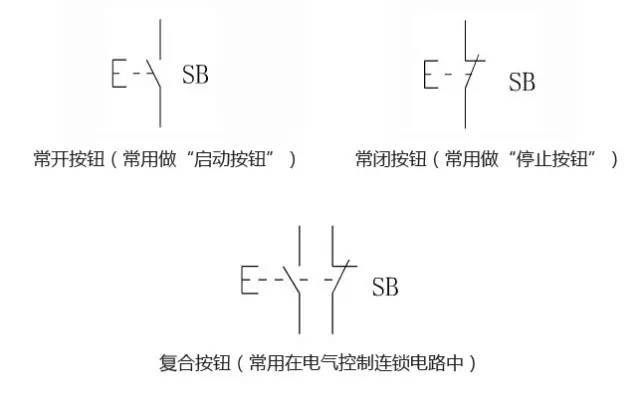

按钮图形符号:

按钮颜色要求:

(1)“停止”按钮和“紧急停止”按钮必须为红色。当按下红色按钮时，设备必须停止或关闭电源。

(2)“开始”按钮的颜色为绿色。

(3)“开始”和“停止”交替按钮必须是黑色、白色或灰色，不允许使用红色和绿色按钮。

(4)“点动”按钮必须为黑色。

(5)“复位”(如果保护继电器有复位按钮)必须为蓝色，当复位按钮也有停止功能时为红色。

6

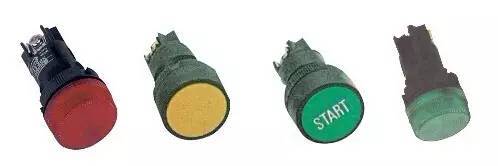

指示灯

指示灯的功能:

(1)指示设备的运行或停止状态。

(2)监控电器供电是否正常。

(3)用红灯监控跳闸电路是否正常，用绿灯监控合闸电路是否正常。

7

转换

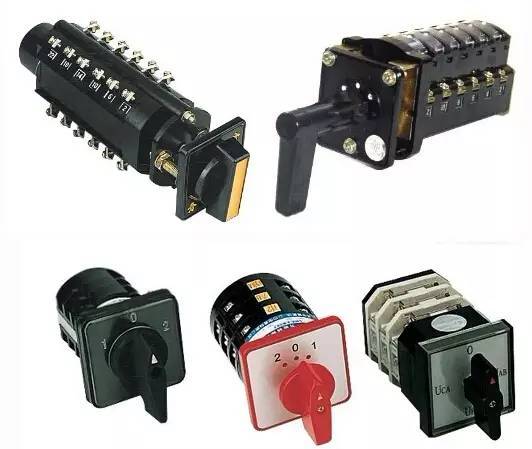

通用开关由操作机构、面板、手柄和几个接触座组成。

凸轮开关字符符号为:SA

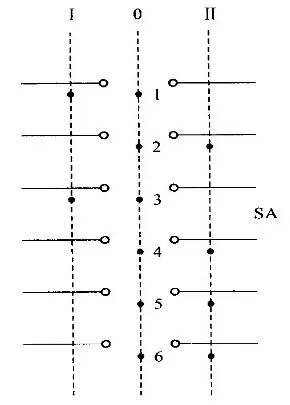

凸轮开关的图形符号为:

当手柄转到不同档位时，每个触点的开关状态由黑点表示，黑点表示触点闭合，无黑点表示触点断开。

8

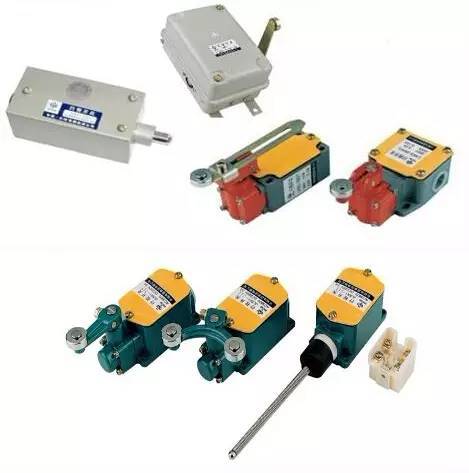

行程开关

笔划开关文本符号为SQ

行程开关的图形符号是:

9

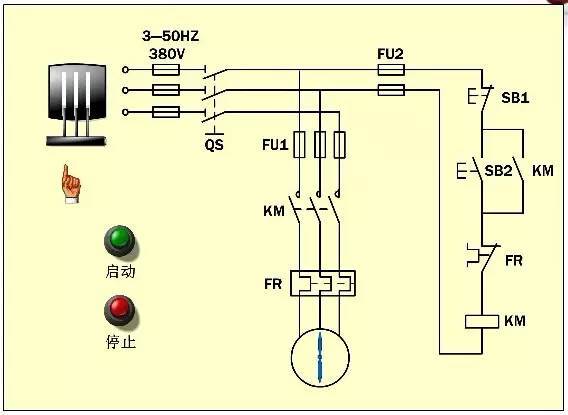

电机接触器及控制方式示意图
