解释|最完整的配电柜型号，阅读后你将成为专家详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

配电柜型号

国内型号有MLS、GCS、GCK GGD等。；

国外制造商ABB包括:MD190、MNS、ArTu、Blokset、8PT等。

通用标准型号是GB7251.1

配电柜型号标签

首先位:开路低电压开关柜，闭合低电压开关柜

第二名:固相萃取，固相萃取，混合萃取。

第三名:l(或D)-电源，K-控制，S-森源电气系统

GGD更便宜，GCS和GCK更经济。

示例:GGD/M/J①②③

g-交流低电压配电柜

电气部件的固定安装和布线

d-电气柜

m面板操作

静电电容器

①-设计序列号:1。断裂能力为15kA；2.断裂能力为30kA；3.断裂能力为50kA

(3)-辅助电路方案代码

配电柜图纸细节

1.当我们看到一个以上的家庭平时用电，他们中的大多数是从a 配电柜发来的。这就是简单的接线图的样子。

2.配电板的电路图分为一级原理图和二级原理图:一级原理图为一级电路原理图，二级原理图为控制电路原理图。

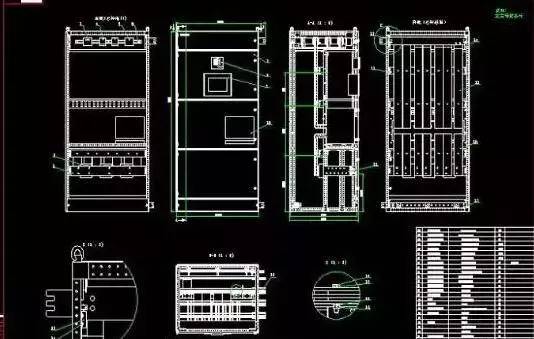

智能配电柜绘图

GCK，GCS，MNS是低压萃取开关柜；

GGD，GDH、PGL固定在低电压开关柜；

XZW合成配电箱；ZBW盒变电站；

XL，GXL低压配电柜，施工现场箱；

JXF电器控制箱；

PZ20、PZ30系列终端照明配电箱；

XDD计量箱

PXT (R) K-□/□-□/□-□/□/□-□/IP □系列规格型号解释:

(1)PXT开包配电箱，暗包加(R)

(2)K是表1所示的串联接线方法。

(3)□/□额定电流/额定短期耐受电流容量:以数字表示，250/10:额定电流250A/额定短期耐受电流容量10kA，可根据客户要求降低。

(4)□/□输入线型:□/1单相输入；□/3三相输入；1/3表示混合输入

(5)□×□出口电路:单相电路×三相电路、6×3单相6电路、三相3电路

(6)□/ □主开关类型/保护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30

表1:

序列号汉语拼音前缀汉语解释装配图编号电气原理图编号

1 JL计量箱PXT01 PXT01 dq系列

2 CZ插座盒PXT02 PXT02 dq系列

3 ZM灯箱PXT03 PXT03 dq系列

4 DL电源盒PXT04 PXT04 dq系列

5 JC计量插座盒PXT05 PXT05 dq系列

6 JZ计量照明箱PXT06 PXT06 dq系列

7 JD计量电源盒PXT07 PXT07 dq系列

8 ZC照明插座盒PXT08 PXT08 dq系列

9 DC电源插座盒PXT09 PXT09 dq系列

10 DZ电源照明箱PXT10 PXT10 dq系列

11 HH混合功能盒PXT11 PXT11 dq系列

12 ZN智能箱PXT12 PXT12 dq系列

电气柜名称编号规格型号

高压开关柜 AH

高压计量柜

高电压配电柜 AA

高压电容器柜

低压电源配电箱机柜接入点

低压照明配电箱机柜铝

应急电源配电箱机柜APE

应急照明配电箱机柜照明

低压负荷开关柜

用于低压电容器补偿柜的自动控制或自动控制面板

直流电配电箱机柜交流电

操作信号柜组件

控制面板柜交流电

继电保护柜

计量柜的AW

声发射激励柜

低压漏电断路器柜的电弧

双电源自动开关柜at

多个电源配电箱机柜调幅

刀闸柜AK

电源插座盒

建筑自动化控制盒

自动火灾报警控制器盒

中航设备监控箱

家用接线盒

工业控制数据库

工业控制数据库
