1 配电箱(机柜)

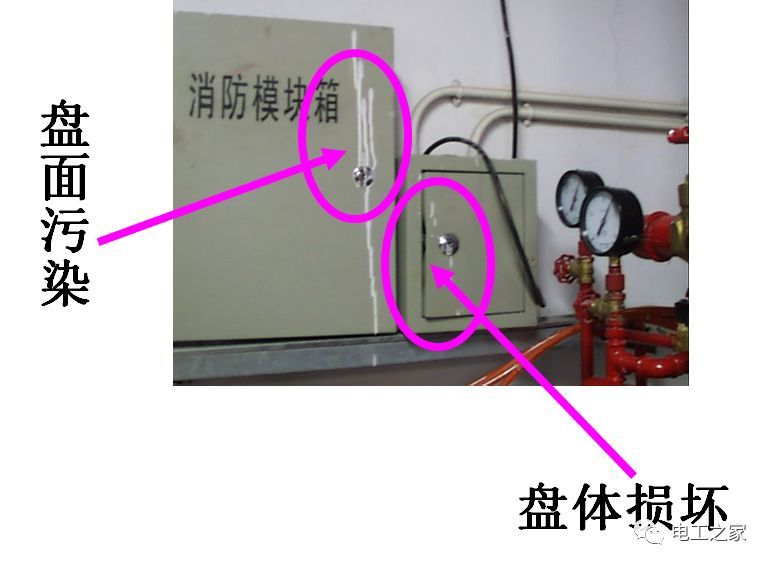

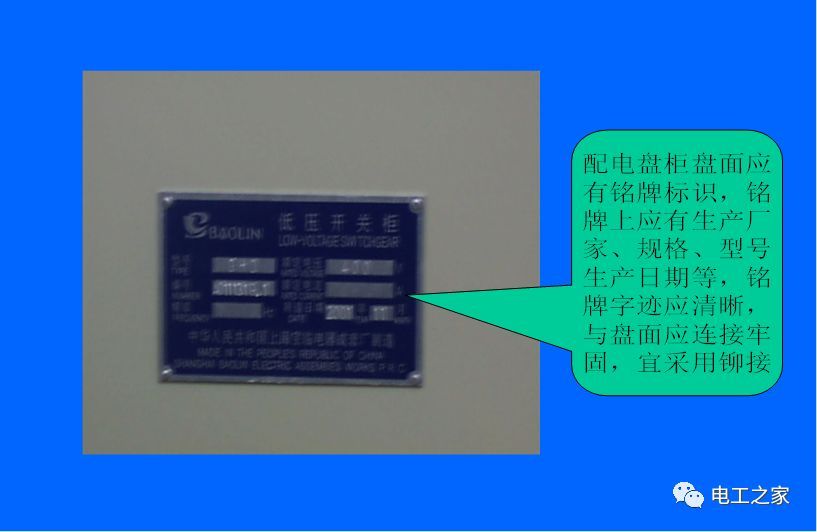

(1)配电箱应具有一定的机械强度，周围平整无损伤，油漆不脱落，二层的厚度不应小于1.5MM，不得使用阻燃塑料板作为二层，箱内各种电器应安装牢固，电线排列整齐，压接牢固，并有产品合格证，可供两家认可的指定厂家生产，有检验报告。

(2)配电箱内电器应间距均匀，开闭灵活，其排列间距符合规范要求。

(3)配电箱内的所有金属零件均为热镀锌零件。

(4)配电箱电线应区分颜色，安装应符合国家统一标准。出线开关应显示回路的名称。当电线压入针孔时，应进行双匝(单股)。多股应通过冲洗锡和挤压鼻子来连接。箱内电线排列整齐，捆扎成束。电线应用长钉子固定在可移动部分。磁盘表面的引线和引入的引线应留有维护余量。

(5)垂直安装配电箱时，负荷应从上部电源释放。对于水平安装，负载应从电源附近的左侧和右侧释放。

(6)TN-C系统中的零线应在箱体的进线处重复接地，且配电箱以内的零线和接地线端子排的进线孔应较大。

安装2个箱子和橱柜

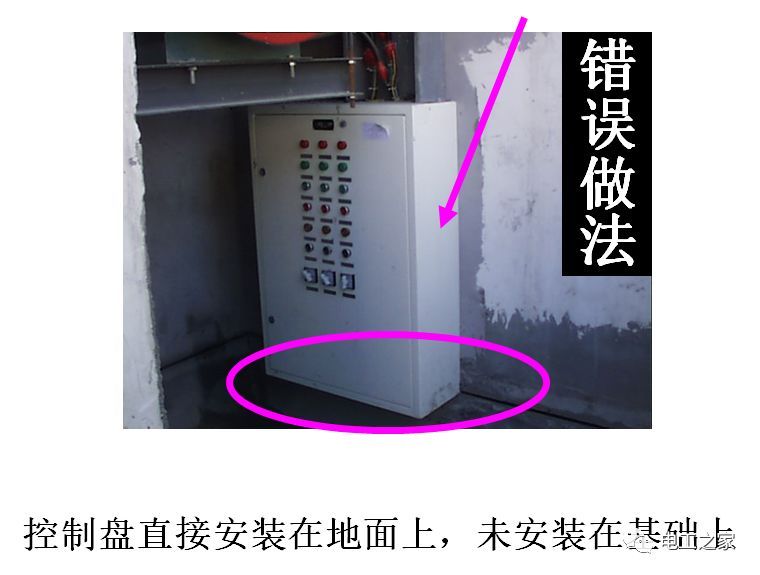

(1)成套配电柜控制柜的柜体安装应根据施工图纸进行布置，柜体按图纸位置顺序放置在基础型钢上。

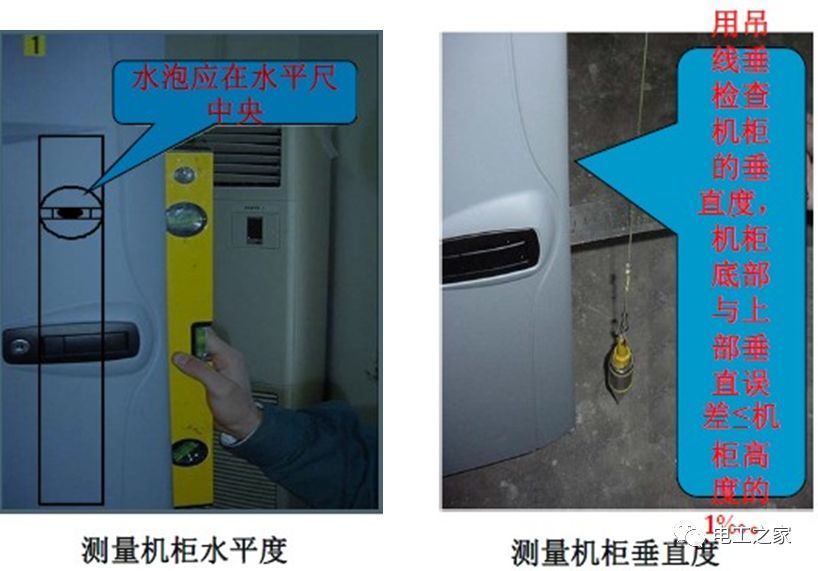

(2)前面板和侧面之间的垂直度仅适用于单个机柜。当一排排机柜按顺序就位后，首先在两端找到正确的机柜，然后根据机柜表面悬挂小线条，逐个找到正确的机柜。应使用0.5毫米铁板调整正时，垫片的较大数量不得超过三个。

(3)根据机柜底部固定螺丝孔的大小，在基础型钢上钻孔。如无特殊要求，低压柜应采用M12螺栓固定。

(4)柜体就位、对齐、调平后，用基础型钢固定柜体，柜体与柜体、柜体和侧挡板均用镀锌螺栓连接。

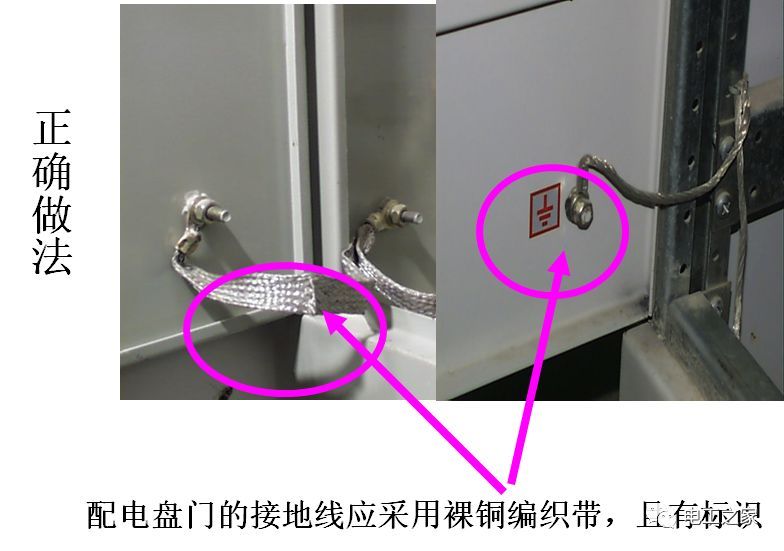

(5)每个柜体单独连接到接地母线。柜体应有可靠明显的接地装置。装有电器的可开启柜门应通过裸铜软线与接地金属部件可靠连接。

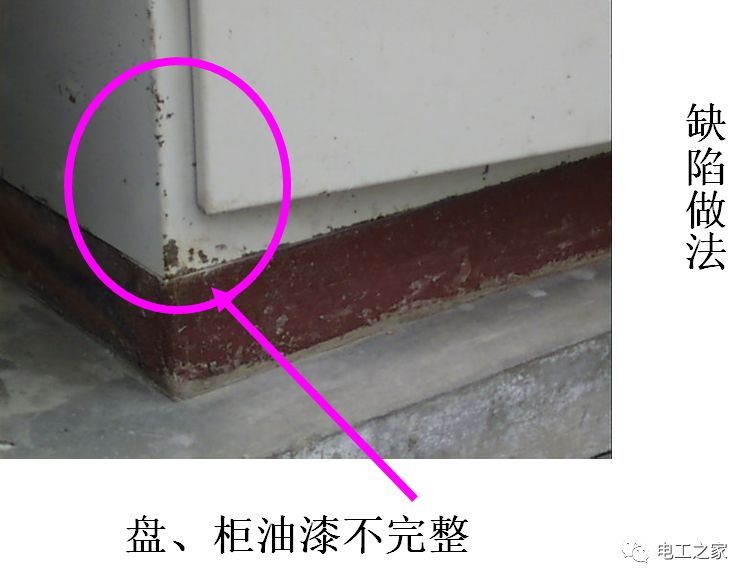

(6)柜面涂层应完整且颜色一致。

3个主要控制点

(1)弹线定位

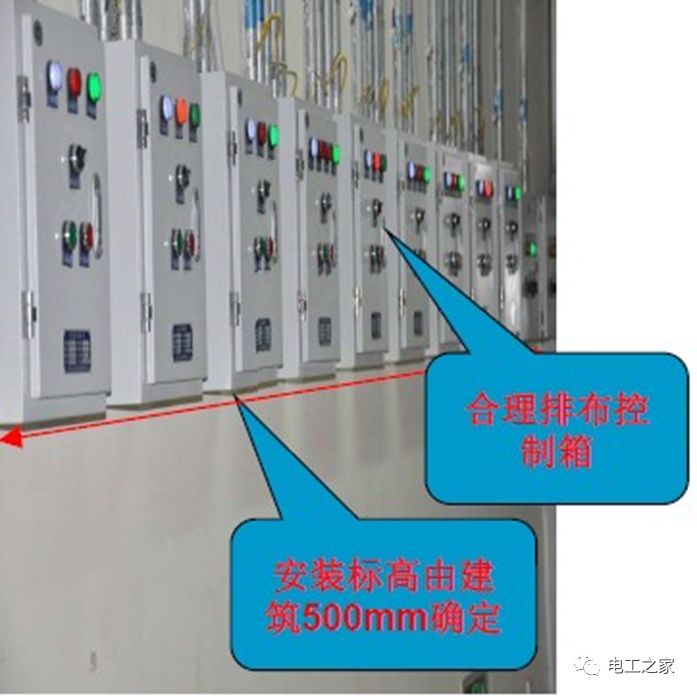

A.根据设计要求确定配电箱的安装位置，根据箱体的外形尺寸定位弹线。

b .在同一房间内，相似箱子的高度应相同，允许偏差为10毫米

(2)开放式安装配电箱和支架固定

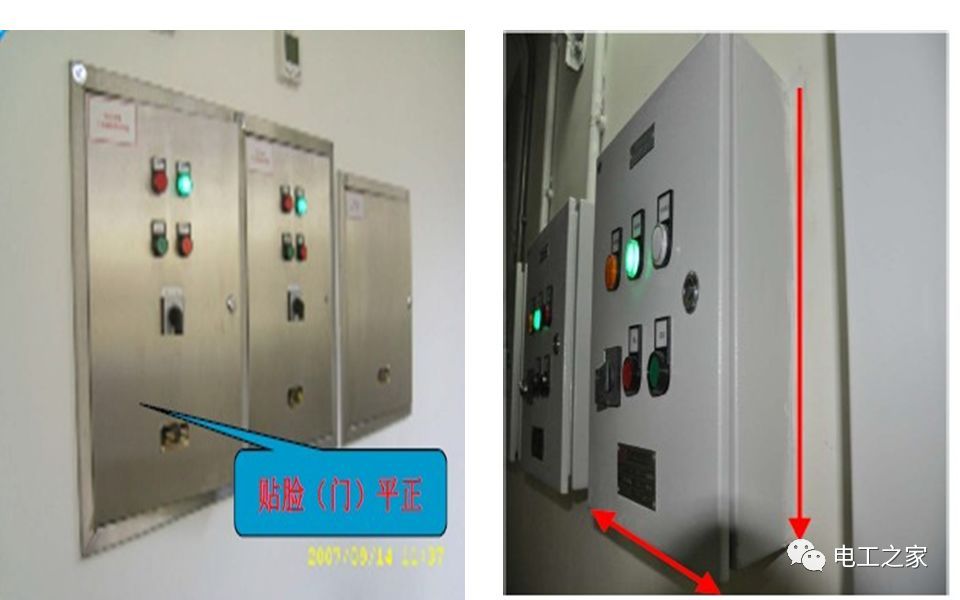

A.配电箱带电器的柜门应采用明显可靠的裸软铜线PE线接地。

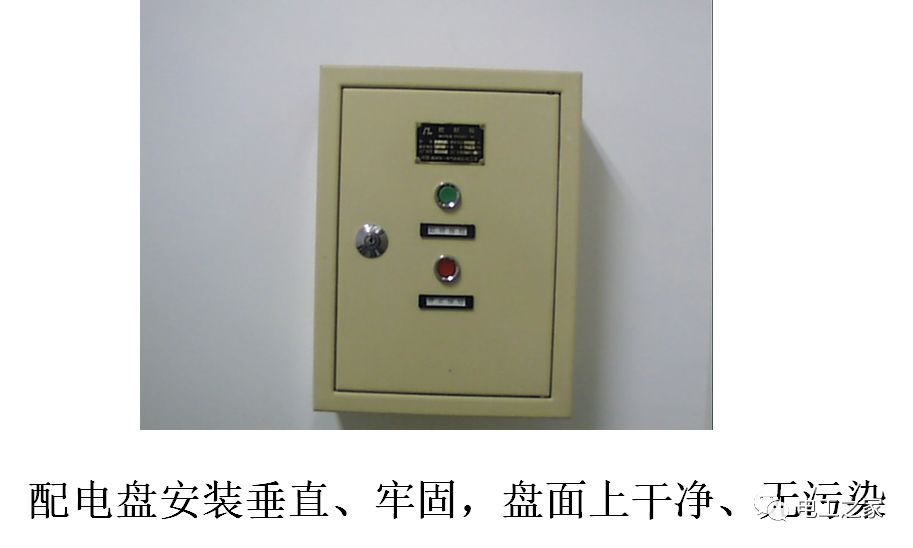

B.配电箱安装应牢固水平，其允许偏差不大于3mm 。配电箱体高应小于50cm，允许偏差为1.5 mm

C.配电箱上的电器、仪表应牢固、水平、整齐、间距均匀。铜端子无松动，开合灵活，零件齐全。

(3)深色套装配电箱

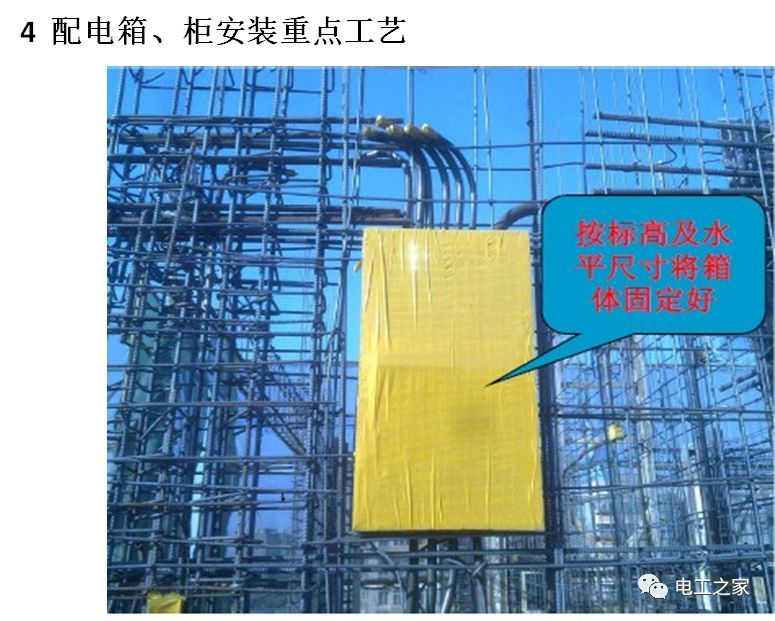

A.对于隐蔽安装配电箱的固定，应预先预留配电箱的安装孔；

B.在预留孔中找出箱体的标高和水平尺寸。待箱体稳定后，用水泥砂浆将四周填平，待水泥砂浆凝固后安装箱体表面。

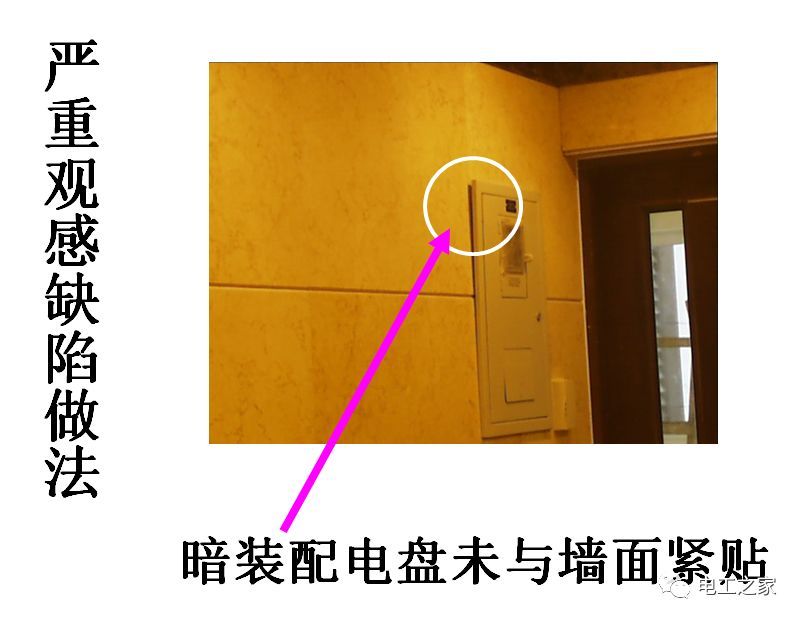

C.安装盒的表面应光滑。周向间隙均匀对称，盒面均匀平直，螺钉不歪斜，垂直应力均匀。

(4)配电柜内部电缆线圈绑定

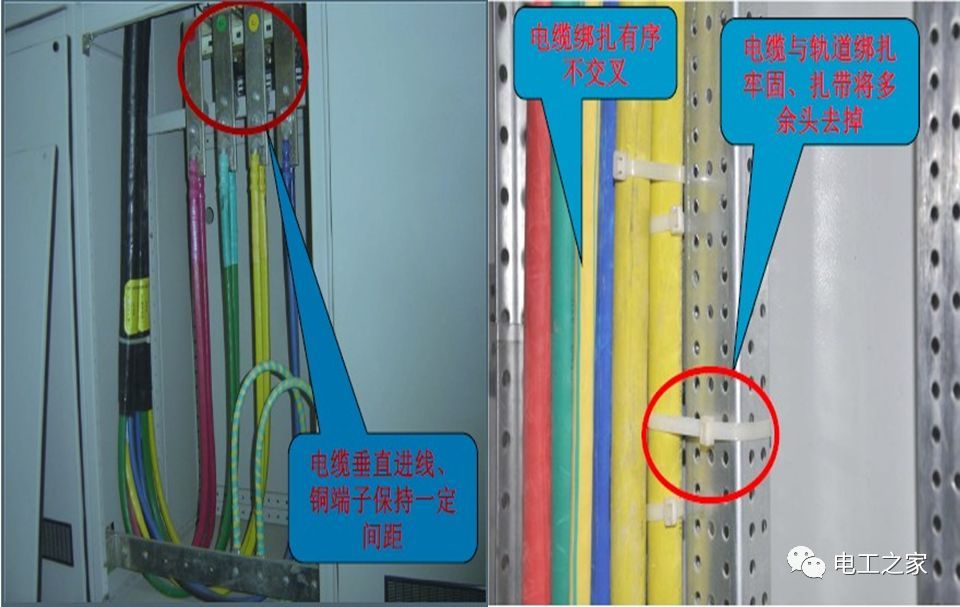

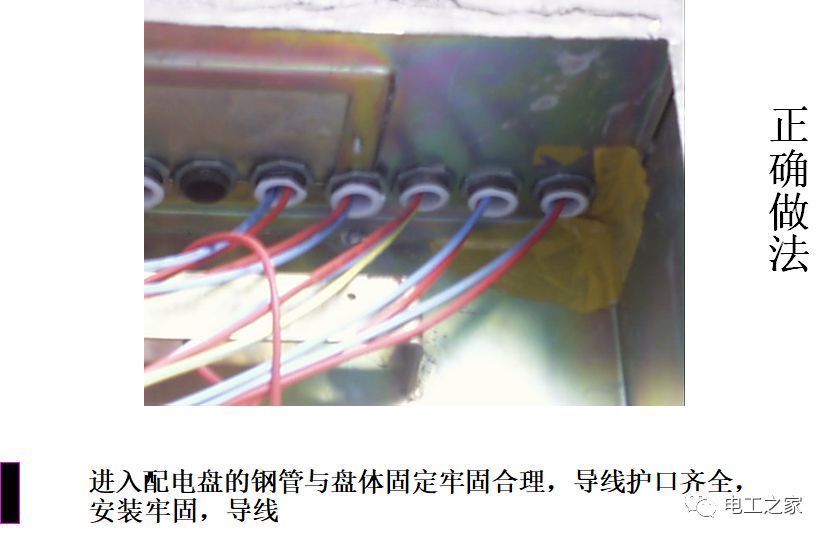

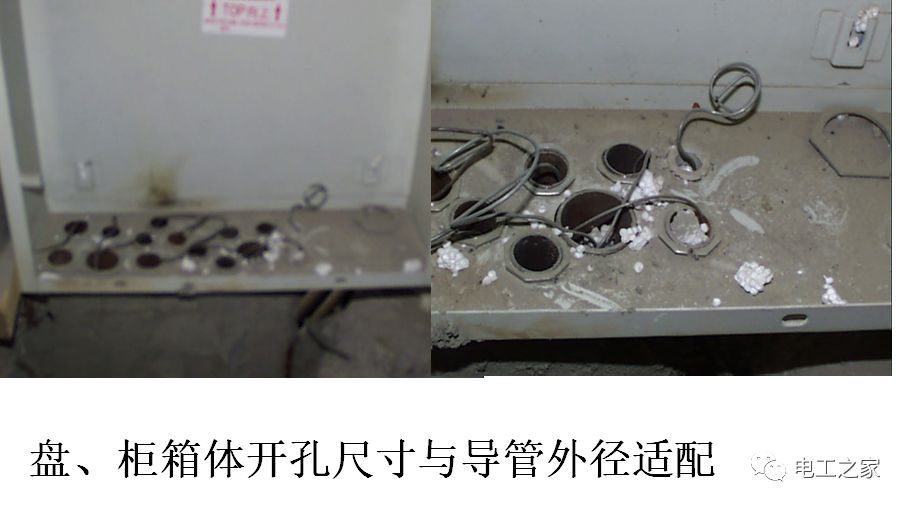

A.进入机柜的电缆应沿配电柜两侧的轨道顺序捆绑牢固，不得交叉；200毫米电缆室应用扎带扎紧，多余部分应切断。

当电缆与接线端子压接时，必须垂直进入电线；终端之间保持一定的距离；应标记电缆末端。在连接终端应该有一个安全栅格板。

(5)配电柜令牌

A.配电柜接线铜排必须贴有“黄、绿、红、蓝”颜色代码和警告标志；

B.配电柜接线铜排，必须安装安全栅板；

C.分相电缆应使用热缩管进行保护，铜导线不应外露。

(6)=机柜中的2+接地线压接

A.在配电箱机柜中，位置应排列清楚，端子和螺栓应匹配；

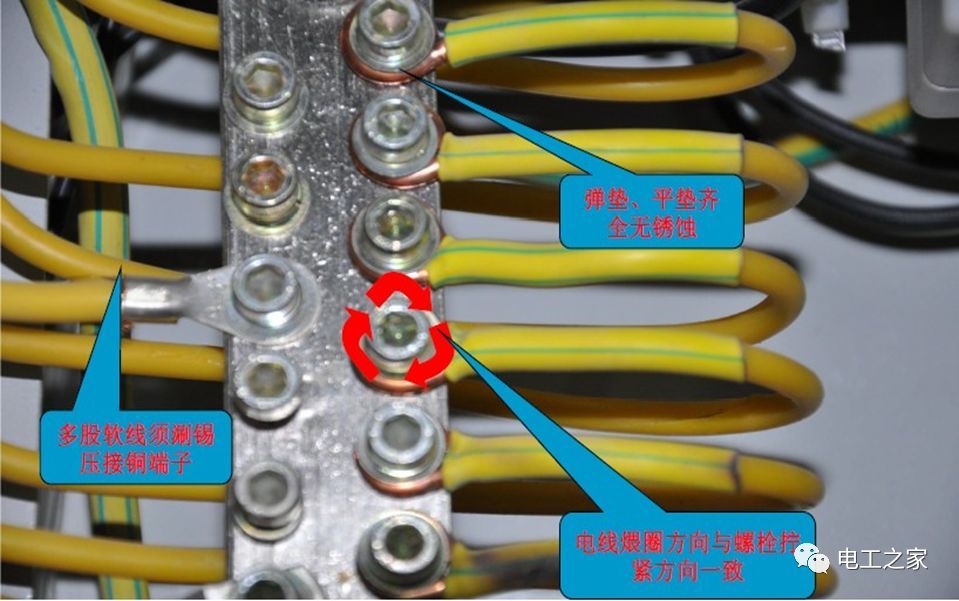

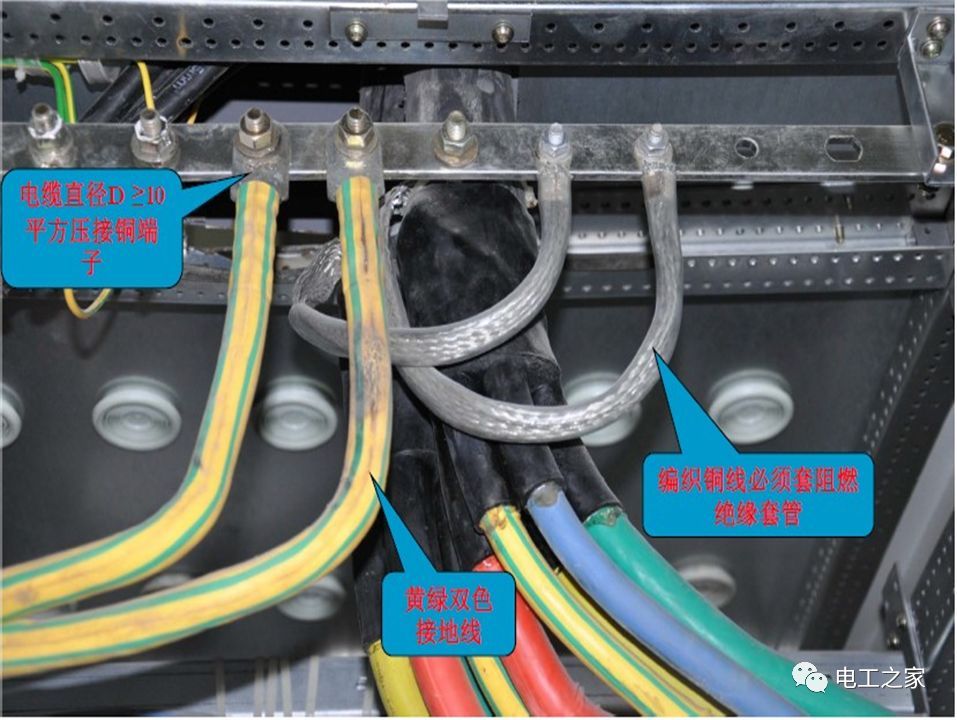

B.接地线必须是黄绿色双色线，编织铜线必须套有阻燃绝缘套；回流排放螺栓泄漏3个按钮

C.电线应在不损坏芯线的情况下连接和紧固。被连接端子压接的导线的横截面积应相同。同一端子孔连接的电线不得超过2根。垫圈应添加在不同电线直径的中间。回流排上的螺栓未生锈，平垫片和弹性垫片齐全。

D.单芯电线(电缆)应直接压接在端子板上，多股电线(电缆)应压接在端子上。

(7)配电箱柜内分色布线

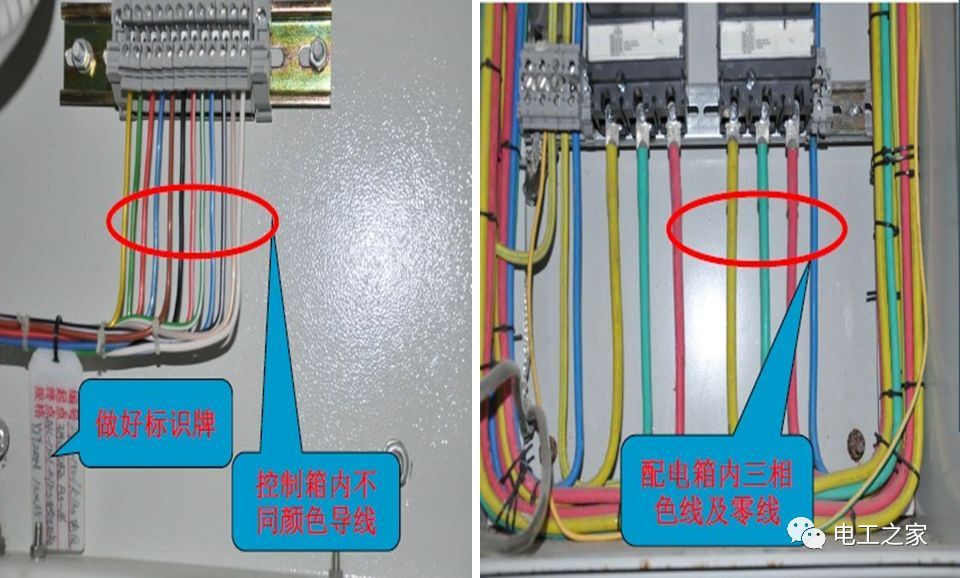

A.配电箱应按照“黄、绿、红、蓝”线颜色对应的相序接线；

B.控制箱内部电源和控制电路应连接到具有一致线路颜色的相应端子。

C.做一个好标记，然后按下lead键进行会面并返回。

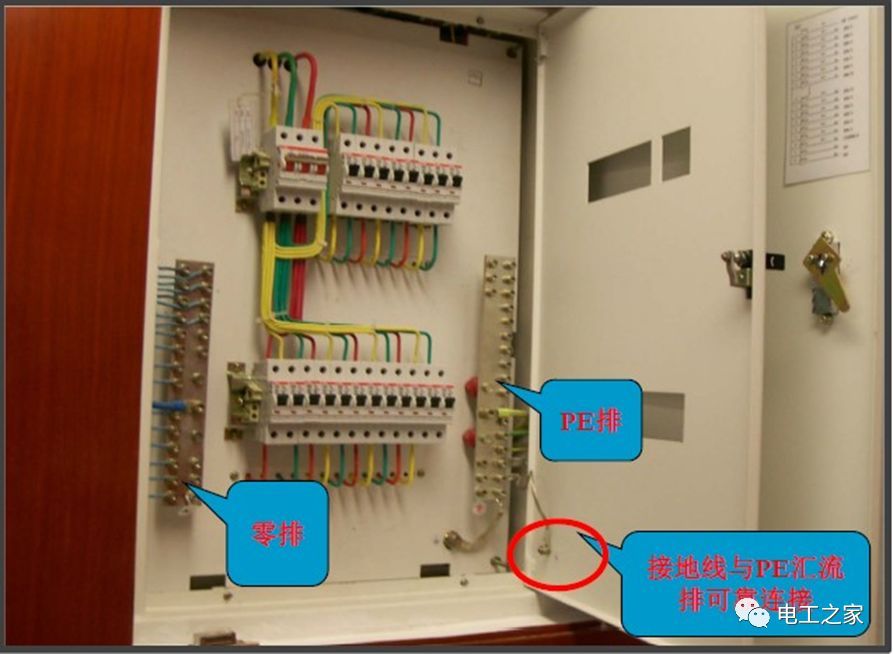

d、分别设置零线(n)和保护地线(PE线)放电，零线和保护地线通过母线分配；带电气元件的配电箱门与聚乙烯母线可靠连接，形成良好的导电回路。

(8)机柜配电箱内部布线

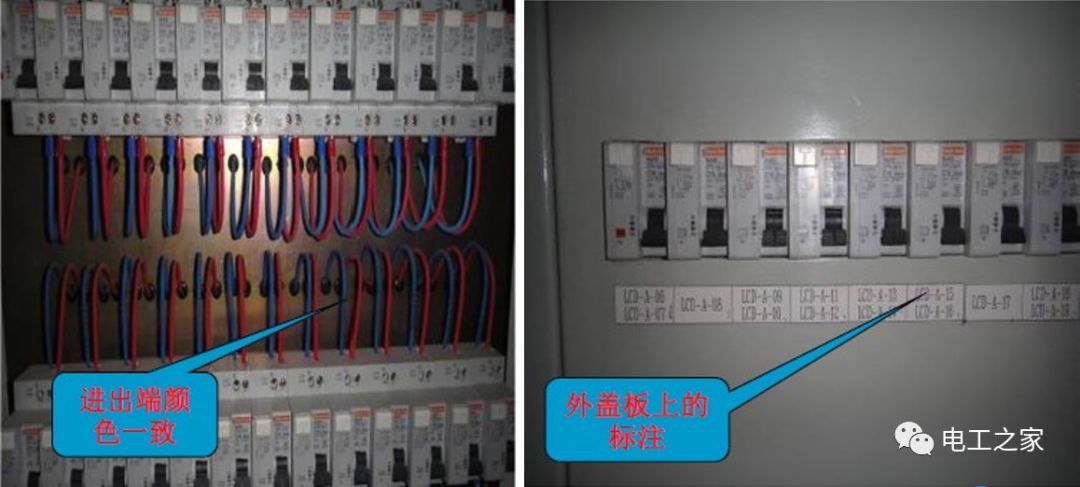

当LaA。配电柜内部接线，进线和出线电缆的颜色应一致；

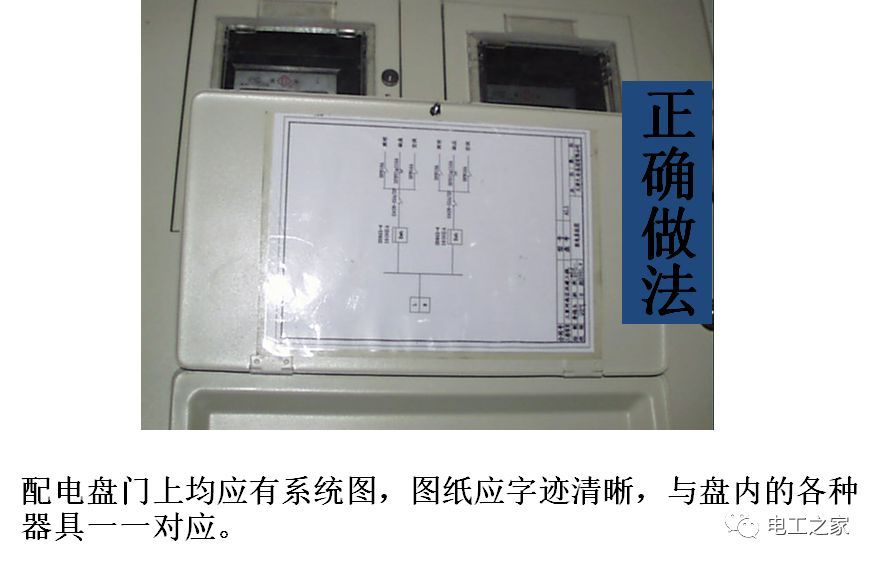

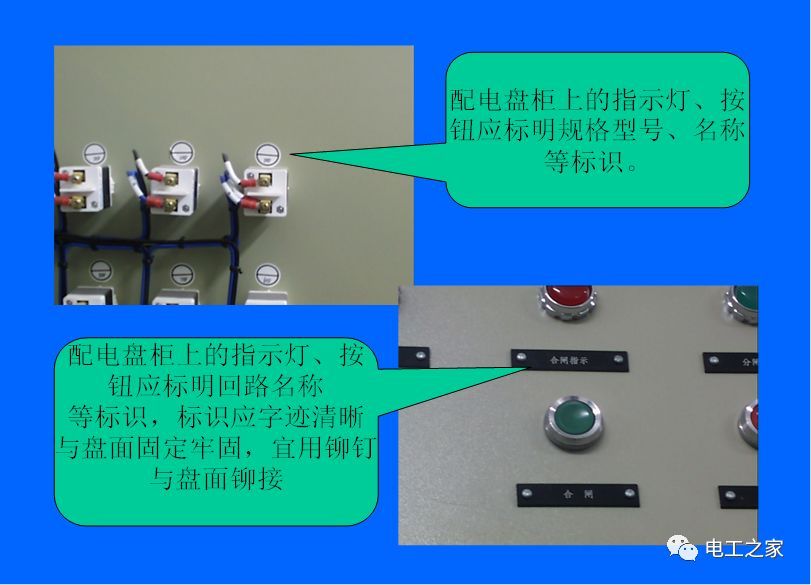

带lB的盖板上的相应开关。配电柜应标有受控电路。

2
