在供电建设突飞猛进的同时，电网建设也取得了长足的进步。高低压工业发展迅速。安装过程中应该注意什么？下面的幸福源电力公司将向您详细介绍在安装工程中应该注意的事项。

一、设备要求

1.柜(板)体外观检查应完好无损、无变形，油漆应完好无损。柜(盘)内部检查:电气设备、部件、绝缘瓷件齐全，无破损、裂纹等缺陷。

2、安装前应检查配电箱号与安装位置是否一致，根据设计图纸核对箱号、箱号回路号。箱门的接地应使用软铜编织线和专用端子。箱内配线应整齐，符合设计要求和验收规范(GB50302002)的规定。

二。操柞件

配电箱安装现场的土建工程应具备完成内部油漆和门窗安装的基本条件。埋地管道和预埋件应清理干净。该场地具备保持道路畅通的交通条件。

三，配电箱定位

根据设计要求，确定现场配电箱的位置和现场实际设备安装，并根据箱体的外形尺寸定位弹线。

四、基础钢筋安装

1.根据图纸要求预制加工基础钢架，并进行防腐处理。根据施工图所示位置，将预制基础钢架放置在预留铁件上。找平找正后，用电焊将基础钢架、预埋铁件和垫片焊牢。较后，基础型钢的顶部应高出平整地面10毫米。

2.基础型钢接地:基础型钢安装后，接地线与基础型钢两端应焊接牢固，焊接面应为扁钢宽度的两倍，然后与机柜接地排可靠连接。并做好防腐处理。

五、配电柜(磁盘)安装

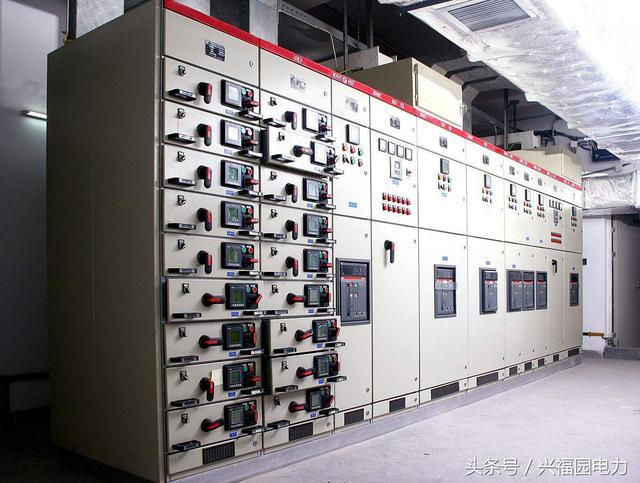

1.机柜(面板)安装:根据施工图的布置，在基础型钢上依次放置配电柜个。柜面与独立柜(板)侧面的垂直度调整可通过增加垫片解决，但不超过三块，焊接牢固。每排机柜(面板)就位后，应调整机柜的水平度和面板偏差，以符合施工规范的规定。

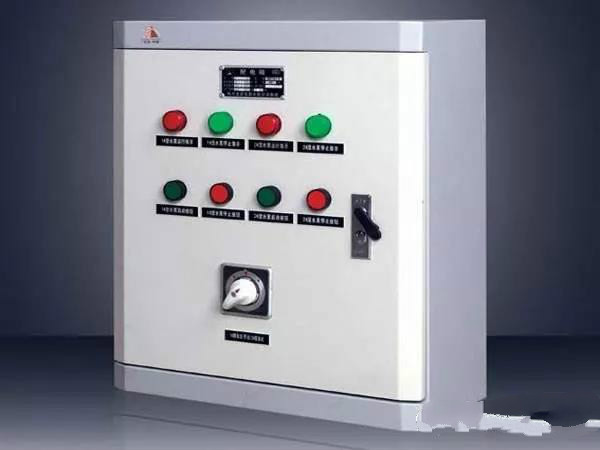

2、墙式配电箱可用膨胀螺栓固定在墙上，但空心砖或砌块墙应预埋燕尾螺栓或用拉螺栓固定。

3、安装配电箱应预埋盒，安装后面板应与墙面平齐。

4.调整柜(板)后，柜体和基础型钢用螺栓紧固。

5.柜(板)接地:每个柜(板)分别与基础型钢连接。用铜线将柜内的聚乙烯排与接地螺栓可靠连接，并加弹簧垫圈进行防松处理。每个柜门应分别用铜编织线与聚乙烯排可靠连接。

6.柜(板)顶部应与母线连接。应注意按要求紧固母线匹配扳手。接触面应涂有中性凡士林。当在机柜之间连接母线时，应注意母线是否太靠近其他设备或外壳以及正确的相位。

7.控制回路检查:检查线路是否因运输等因素而松动，逐一紧固，电气元件是否损坏。原则上，柜(盘)控制电路应在交货时检查，柜内电路未经允许不得调整。如果发现任何问题，应联系供应商。

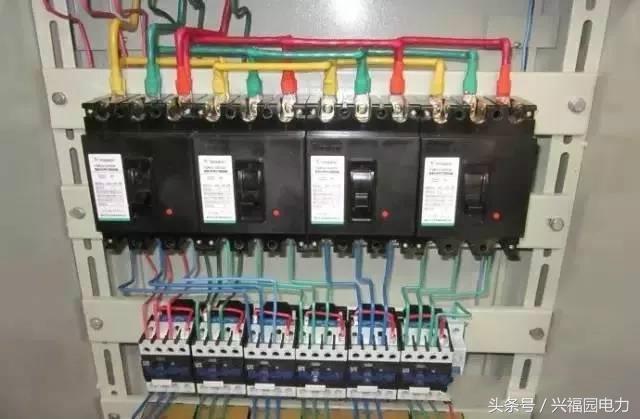

8、控制线对齐后，将每根芯线煨成一圈，用镀锌螺丝、眼窝、弹簧垫连接到每块端子板上。通常，端子板每侧的一个端子压一根电线，较多不超过两根电线，并且在两根电线之间增加一个眼圈。多股钢丝应该用锡清洗，不允许有断股。

六、柜(板)试验调整

1.高压试验应由当地供电部门认可的试验单位进行。测试标准符合国家标准、当地供电部门的规定和产品技术数据的要求。

2.测试内容:高压柜架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、各种开关等。

3.调整内容:过流继电器调整、时间继电器、信号继电器调整和机械联锁调整。

4、进行二次控制线调整和模拟试验，再次拧紧所有端子螺丝。

5.绝缘测试:用500伏绝缘电阻测试仪测试端子板各回路的电阻。电阻必须大于0.5MΩ。

6.如果次级小导线回路中有晶体管、集成电路和电子元件，应使用万用表测试回路是否连接。

7.连接临时控制电源和操作电源；拆除机柜(面板)中控制和操作电源电路保险丝上端的相线，连接临时电源。

8.模拟试验:根据图纸要求，模拟试验的控制、联锁、操作、继电保护和信号动作正确、灵敏、可靠。

9.卸下临时电源并重置卸下的电源线。

七、输电运行条件

1、安装工作应完成，质检部门检查全部合格。所有测试项目均合格，并有测试报告。

2、试验用验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘橡胶垫、干粉灭火器应备齐。

3、检查客车、设备有无遗留杂物。

4、做好试运行的组织工作，明确试运行指挥者、操作者和监护人。

5、清洗设备和配电室、控制室的灰尘。使用真空吸尘器清洁电器和仪器部件。

6、继电保护动作灵敏可靠，控制、连锁、信号等准确。

八.电力传输

1.经供电部门检查合格后，送至建筑物进行检查和整改。

2、由安装单元进入线柜开关，检查PT柜电压表三相电压是否正常。

3、合上变压器柜开关，检查变压器是否有电。

4.关闭低压柜进线开关，检查电压表三相电压是否正常。

5.按照上述顺序发送电源。

6.在低压接触柜中，检查开关上下两侧的同相(开关未闭合)。使用电压为500伏的电压表或万用表，并使用电表的两个引脚分别接触两个电路的同相。此时，电压表没有读数，表明两个电路同相。使用相同的方法检查其他两个阶段。

7.验收:输电空载运行24小时，无异常现象，办理验收手续，交建设单位使用。同时，应提交变更谈判记录、产品证书、规范和试验报告等技术资料。
