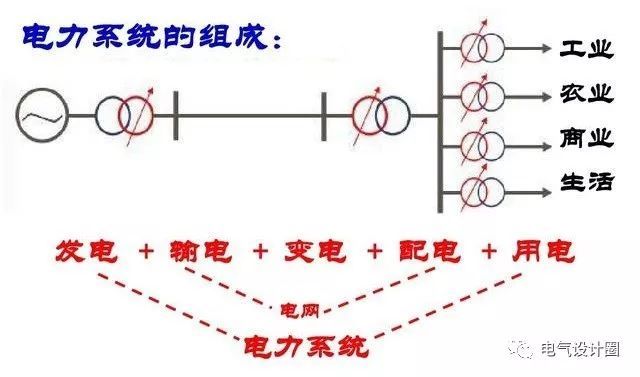

1.1电力系统

1.2低压配电系统

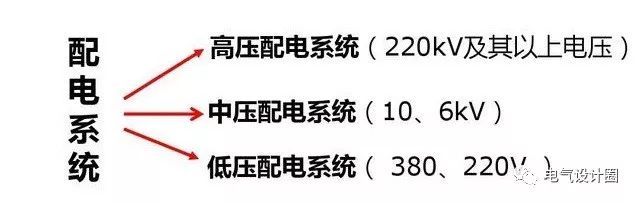

低压配电系统:

范围:从低压降压变压器到电气设备的电源侧端子。

目标:与过程设备直接相关的电气设备。

由断路器、接触器、热继电器等电气元件组成的综合变配电装置。

一般低压配电系统可分为几个系统。每个系统可以是一个配电箱，一组低压配电柜，或一组塑壳柜。

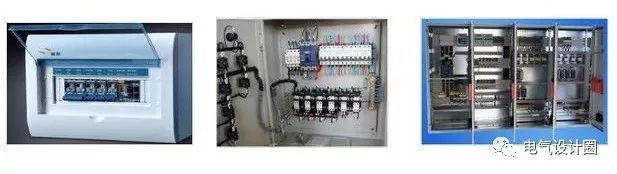

配电箱/配电柜连接和差异:

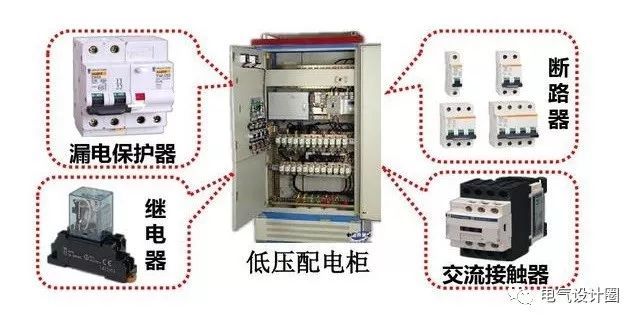

配电箱通常指小型配电箱，通常用于家庭。

配电柜主要用于工业用电和建筑用电。(统称)Mcc(电机控制中心)控制柜，即电机控制中心。

1.3低压电器(树上鸟教育电气设计视频课程)

概述:

电器:根据外界的特定信号和要求，自动或手动切换、控制、保护、检测和调整电路或非电气对象，并间歇或连续改变电路参数的电器。

2.低压电器:一般指从变压器低压侧到运行在交流1200伏和AC 1200伏以下的电路中的负载的电器

2.1空气开关介绍

空气开关，也称为空气开关，是一种断路器，只要电路中的电流超过额定电流，它就会自动断开。

角色:

空气开关是低压配电网和电气传动系统中非常重要的电器，集控制和保护功能于一体。除了能够完成接触和断开，它还可以保护电路或电气设备免受短路，严重超载和欠压，也可以用来启动电机不经常。

空气开口和保险丝:

1.空口是一种多次失效的装置，可以多次重复使用。保险丝是主要的故障设备，在许多情况下被断路器取代。

2.保险丝的电流断路能力高于空保险丝。如果空心开口内的接触点接触不良，可能会导致接触点产生火花和氧化。如果情况严重，可能会因空心开口受热而导致死触点点焊故障。保险丝没有这样的问题。因此，当短路电流大且保护特性好时，不能更换保险丝。

空气开关和继电器

空气开关(断路器)控制电路的开/关。继电器用于控制大电流和小电流。它们通常用于控制电路，起自动调节、安全保护和开关电路的作用。

保护电机时，空气开关用作短路保护元件，热(继电器用作电机的过载保护元件)。

2.1空气开关介绍

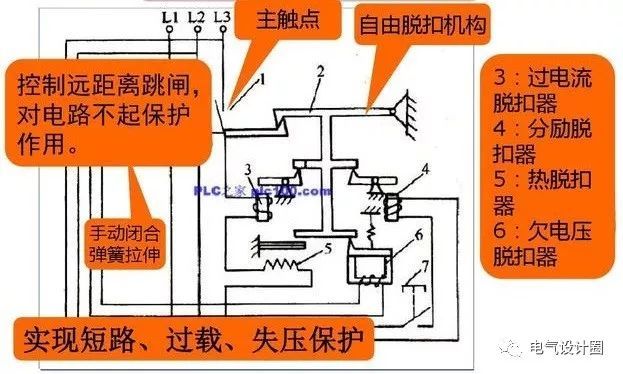

结构和工作原理

主要技术参数:

1.额定电压(Ue)(树木鸟类教育电气设计视频课程)

公共交流:220伏、380伏、660伏、1140伏

普通直流:110伏、240伏、440伏、750伏、850伏、1000伏

2.额定电流(输入:正常运行的电流值)

公共电流:10A、30A、40A、63A、100A、160A、200A、400A、630A、1000A、1250A、1600A、3200A、4000A、5000A、6300A。

3.频率:一般为50Hz和60Hz。

4.设定电流(跳闸电流):指断路器设定的动作电流。如果断路器的额定电流为20A，可调范围为10英寸。如果设定值为6，则表示设定值为120A，即如果电流超过120A，断路器将在一定时间后断开。

5、短路分断能力(kA)断路器切断故障电流的安全能力。

例如，如果断路容量为6KA，当电路中出现6kA的故障电流时，断路器可以安全地切断电路，而没有诸如接触焊接和爆炸的异常情况。

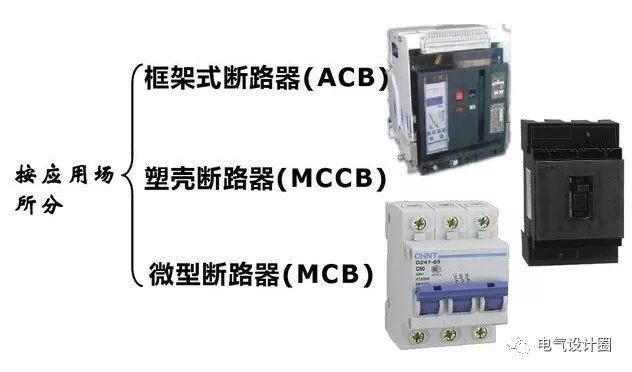

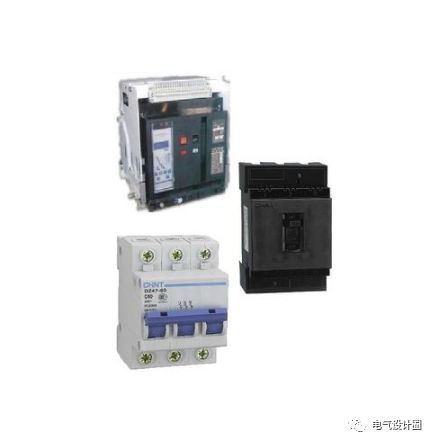

2.2空气开关的分类

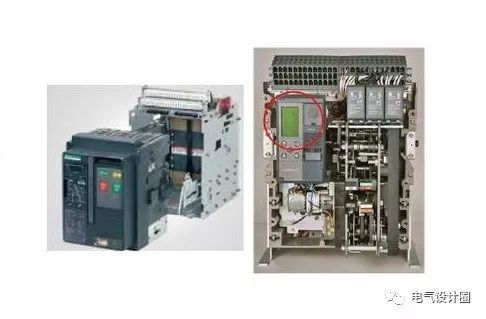

1.ACB框架断路器

AcB的主要参数是额定电流le: 400a ~ 6300a

额定电压Ue:690伏1000伏

极限断裂能力Icu=50 150KA

极数:3或4P

安装形式:抽屉式或固定式

扩展功能:测量和通信

一般来说，框架断路器应用于额定电流大于800安培的电路，或具有特别高的断路容量的电路，或具有更多功能的电路。

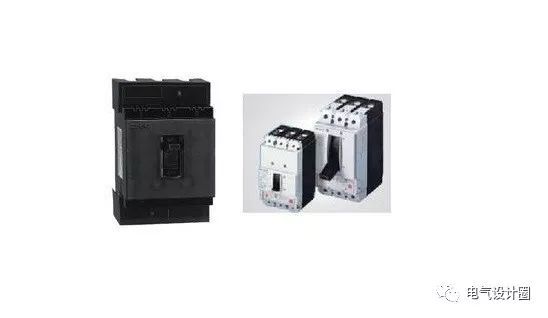

2.塑壳断路器

McCB的主要参数:

额定电流ie: 16a ~ 1600a。

额定电压ue:交流/直流。

Rcu=25~150KA。

极数:3或4P。

安装形式:固定式插入式抽屉式。

控制器:热磁单磁电子。

扩展功能:通讯、电气操作、漏电保护。

塑壳断路器采用塑料结构，其特征在于断路器的外壳和框架由塑料压制而成，触头和灭弧系统均置于绝缘室内，防止相间短路，保证电弧向上喷出，保证触头系统可靠分断。

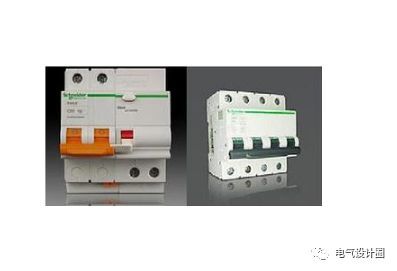

3.微型断路器

小型断路器主要参数:额定电流Ie:0.5A125A，额定电压Ue:交流/DC。

极限破断能力:Icu=4.5，6，10，15KA。

极数:1P，1P+N，2P，3P，3P+N，4P。

主跳闸曲线:C-照明型、B-电子保护型、D-电源型。

主要附件:过压/欠压、并联励磁、辅助。

断路器是电气终端配电设备中应用较广泛的终端保护装置。它的特点是模块化设计，安装简单，通用性强。

2.2空气开关的分类

1.不同的分断能力(树木鸟类教育电气设计视频课程)

ACB的破断能力相对较高，其次是中冶。妇幼保健是较糟糕的。

目前，许多企业可以使塑壳断路器的分断能力很高，但其稳定性和可靠性并不好。

2.不同的外部尺寸

ACB有较大的体积和复杂的装置。微型断路器体积小，易于安装在微型断路器的中间。

3.不同的应用场合

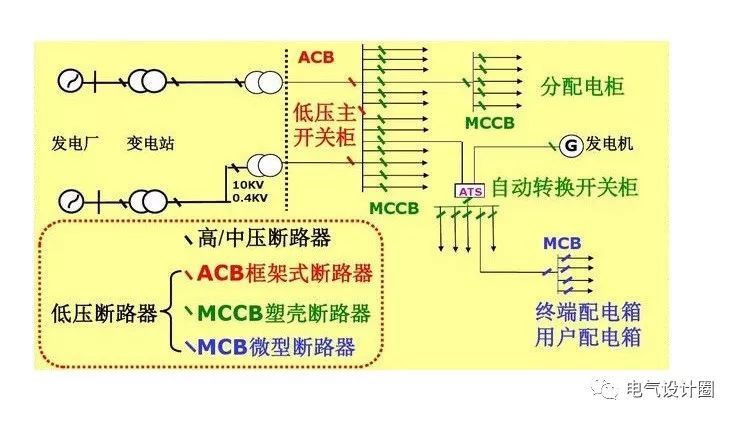

框架断路器(ACB):额定电流范围为400安~ 6300安，主要用作主断路器，主要用于闭合低压配电系统的进线、母联等大电流电路。

塑壳断路器(MCB):额定电流范围16A~1600A，主要用作配电设备，主要用于低压配电系统的进、出线和电机保护。

小型断路器(MCB):额定电流范围为0.5A~125A，主要用于负载端，主要用于建筑物和电气设备的端子配电箱。

2.3空气开关的选择

2.3.1产品选择的先决条件:

(1)熟悉市场上断路器产品的类型，型号规格。

ACB:施耐德MT系列、Abb Emax系列、西门子3系列

列等。

中冶:施耐德NSX系列、ABBT系列、西门子3VT系列

列等。

MCB:施耐德iC65系列、ABBS系列、西门子5S系列

等等。

(2)熟悉各种产品的额定电流范围、额定电压范围和分断能力指标。

(3)各种产品的基本功能和特点。哪些产品是智能的，哪些产品具有短延时功能，等等。(树木鸟类教育电气设计视频课程)

2.3.2产品选择步骤

(1)根据电气设备的要求，确定断路器的类型。根据电气设备的额定电流范围、额定电压范围、短路电流大小和安装方法，选择框架断路器、塑壳断路器和微型断路器中的一种。

(2)根据线路保护要求，判断断路器是否需要欠压保护，是否作为隔离开关使用。

(3)根据选择原则选择产品。断路器的品种和规格初步确定后，还应考虑与上下电器保护特性的协调配合，以满足系统整体选择性保护的要求。

2.3空气开关的选择

选择原则:(一般原则)

(1)断路器额定工作电压≥线路额定电压。

(2)断路器额定电流≥线路负荷电流。照明电路:断路器的额定电流为工作电流的1.01.1倍，电机断路器的额定电流为工作电流的1.2.5倍。

(3)断路器欠压跳闸的额定电压=线路的额定电压。

(4)断路器并联跳闸装置的额定电压=控制电源电压。

(5)电传动机构的额定工作电压=控制电源电压。

(6)根据断路器的用途，断路器的跳闸特性可分为A、B、C、D、K等。A类跳闸特性:跳闸电流为(2~3)Im，适用于保护半导体电子电路、小功率电力变压器测量电路或长线路低短路电流系统。

B型跳闸特性:跳闸电流为(3~5)In，适用于家用配电系统、家用电器保护和人身安全保护；

C类跳闸特性:跳闸电流为(5~10)In，适用于保护高导通电流的配电线路和照明线路；

d型跳闸特性:跳闸电流为(10~20)Im，适用于保护高冲击电流设备，如变频器、电磁阀、电机等。

k型跳闸特性:热跳闸电流1.2倍，磁跳闸范围8~14倍，适用于保护电机线路设备，抗冲击电流能力强。

(7)瞬时脱扣器设定电流值的确定原则:

瞬时跳闸装置的设定电流ⅰRM应大于回路的较大峰值电流。

单电机电路:Irm≥Kk*Iq

其中:IRM-瞬时脱扣器设定电流(A)

IQ-电机启动电流(a)

KK-可靠性系数。Kk需要1.8~2

*对于电机的首次启动，电机的启动电流可估计为电机额定电流In的6.5倍。

(8)断路器系列的确定原则:

电线杆的数量是指切断电线的电线数量。1P是切断电线；2P的意思是同时切割两根电线，以此类推。

1P+N、1P、2P一般用于单相电器。

1P-单极断路器，仅控制火线(相线)

1P+N-单极+N断路器，可同时控制火线和零线，但只有火线可具有热磁跳闸功能。

2P-控制火线和零线的单相双极断路器可以具有热磁跳闸功能。

3P和4P用于三个阶段，使用1P。上部断路器必须具有漏电跳闸功能。在大修期间，它是为了防止火灾和零混乱而建造的。

万一发生事故，上级的电源必须切断。为了避免检修时出现第1条的问题，可用1P+N但1P。

断裂能力高于1P+N

对于更重要的、经常维护和操作、容易发生故障的电路，较好是

用2P。

例如:

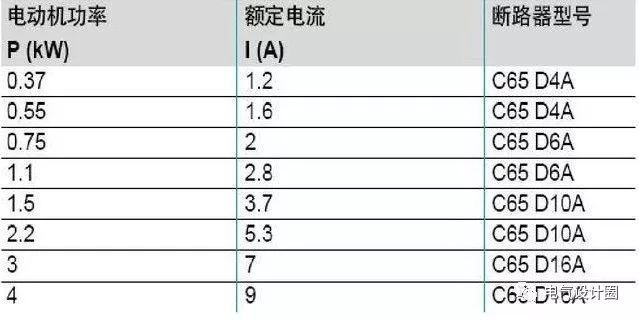

使用低压断路器来控制MSMD200W伺服电机，a 型号值。电机的额定电流为1.6A，瞬时较大电流为6.9A。尝试选择型号值和断路器规格。

解决方案:

(1)确定断路器的类型:选择施耐德C65系列D跳闸曲线

(2)确定断路器的分断能力:C65系列分断能力6、10、15kA。对于终端配电柜 6kA就足够了。

(3)确定断路器的额定电流:以断路器的额定电流为工作电流的2.5倍，即2.5X1.6=4A(树木鸟类教育电气设计视频教程)

(4)验证瞬时跳闸设定电流:d型跳闸曲线:141n跳闸设定电流Irm=10x4=20A，kk * IQ = 2x6.9 = 13.8a，满足Irm≥Kk*Iq要求。

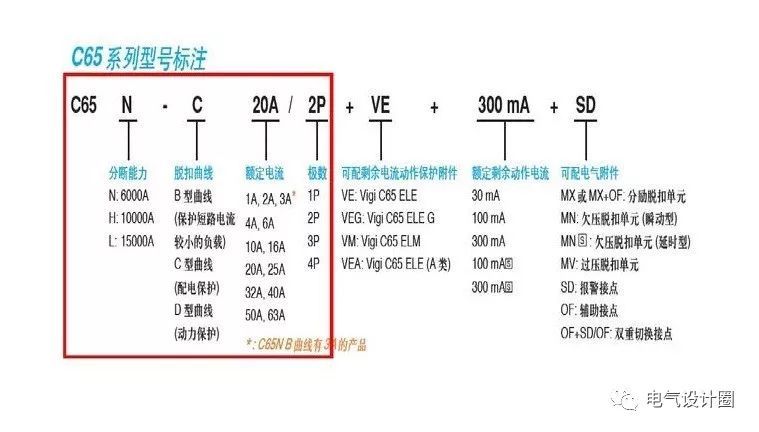

(5)确定低压断路器型号规格:选择C65N-D4A/2P。

施耐德参考选择参考样本
