在家居装修中，水电工程占据装修的关键点，水电安装对未来生活有着非常重要的影响。家庭电路的铺设更为重要。配电箱的安装是家庭电路的主要控制开关。配电箱的安装与家庭电路的日常控制有关。home 配电箱的安装关系到家庭用电的安全，这就要求我们在装修过程中要特别注意。因此，我想和大家分享一下home 配电箱的安装知识和home 配电箱的接线图的相关布置，以便大家可以和福田电器一起了解home 配电箱的安装方法和home 配电箱的接线图。

主页配电箱安装

1、家庭配电箱分为金属外壳和塑料外壳两种，有明式和暗式两种，盒子必须完好无损。

2、家庭配电箱接线母线箱内应分别设置零线、保护接地线、相线，并要完好，绝缘良好。

3.空气开关的安装支架应光滑无阻碍，并有足够的空间。

主页配电箱安装主页配电箱接线图

主页配电箱安装点有:

1、家庭配电箱应安装在干燥、通风的地方，且无阻碍，使用方便。

2、族配电箱配电箱不应安装得太高，一般安装标高为1.8米，以便操作

3、进配电箱电管道必须用锁紧螺母固定。

4.如果族配电箱配电箱需要打开孔，孔的边缘必须平滑。

主页配电箱安装主页配电箱接线图

5.配电箱嵌入墙体时，应垂直水平，边缘留有6mm的缝隙。

6.配电箱接线应整齐有序，端子螺丝必须拧紧。

7、每圈进线必须有足够的长度，不得有接头。

主页配电箱安装主页配电箱接线图

8.安装后，请注明每个电路的使用名称。

9.安装后，住户必须清理2+中的残留物。

主页配电箱安装方法:

1.当明装配电箱，配电箱安装在墙上时，应使用开口螺栓(膨胀螺栓)固定。螺栓长度一般为预埋深度(75 ~ 150毫米)、箱底板厚度、螺母和垫圈厚度加上约5毫米的“头部余量”之和。对于较小的配电箱，也可在安装处预埋木块(根据安装孔在配电板四角的位置配电箱)，然后用木螺钉配电箱或配电板固定在木块上。

2、暗装配电箱，配电箱预埋在墙内安装，砌墙时预留孔洞的长度和宽度应比配电箱大20mm左右，预留深度为配电箱厚度加上孔洞墙面抹灰的厚度。当砌体配电箱时，可以通过在盒子和墙壁之间填充混凝土来固定盒子。

3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周不应有缝隙，面板四周边缘应靠近墙面，箱体与建筑物、构筑物的接触部位应涂防腐漆。

4、配电箱螺旋熔断器安装在内部，电源线应连接到中间触点的端子上，负载线应连接到螺纹端子上。这样，当熔化的堆芯被装载和卸载时，不会发生电击。瓷塞保险丝应垂直安装。

5.配电箱交流、DC或不同电压等级的电源应有明显标志。照明配电箱时，应分别设置零线(N线)和保护零线(PE线)母线，零线和保护零线应接在母线上，不得拼接，并应编号。

6、引出面板时，面板线孔应光滑无毛刺，金属面板应安装绝缘保护罩。金属外壳配电箱外壳必须可靠接地(零)。

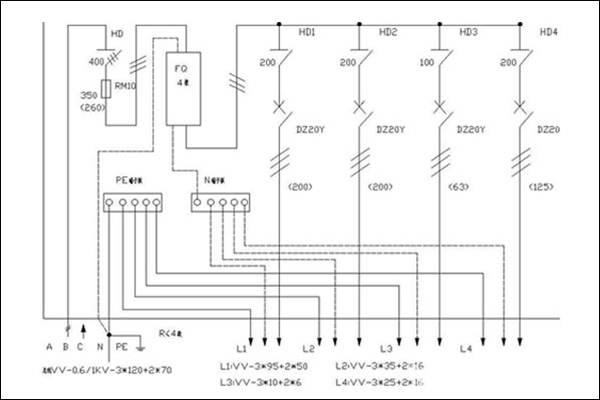

配电箱接线图:

安装时，Home 配电箱接线图也很重要。小编辑专门为每个人准备了几个非常详细的接线图。

结论:家庭用电是我们严格控制的一部分。如果电路安装安全、完美，就可以在我们未来的生活中安全使用，消除家庭中的安全隐患。
