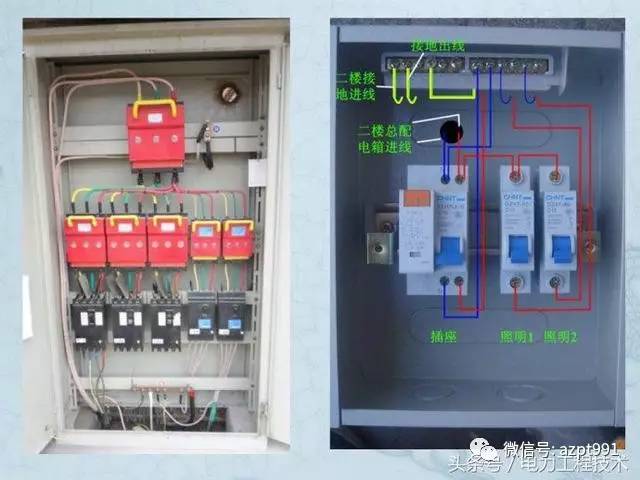

布线原理

2.1接线应平直、整齐、统一，走线合理，接触不松动，便于检查和维护。2.2路线通道应尽可能少且水平、平坦和垂直。同一通道内的导线应分类集中，平行排列或捆扎时，单层应紧贴敷设面。

2.3同一水平的导线应高低一致，不得交叉。需要穿越时，允许水平穿越，但路线必须合理，不允许多级穿越。

2.4非直线应水平、平坦、垂直，变换方向应垂直90度(拐角的弯曲半径约为直线经度的两倍)。2.5如果上、下或左、右触头不在同一垂直或水平线上，不得采用对角线连接。2.6电线与端子连接时，不得在绝缘层中，不得在反回路中，裸露的铜不得超过1毫米

2.7同一元件和统一电路(或功能相同的元件和电路)的不同触点的导线间距和弯曲弧度应一致。

2.8每个端子只允许连接一根电线，每个电气元件端子不允许连接两根以上的电线。2.9接线时严禁损坏绝缘层和线芯。

2.10二次接线应远离灭弧元件，且不得干扰电器的运行。

2.11电流表和分流器之间的连接不应通过端子。电流表和电流互感器之间的连接必须通过测试端子。

2.12二次接线不得交替穿过母线。

2.13成套电气产品绝缘导线的较小横截面积为1.0mm⊃2；对于低电平(≤100伏)线路，截面积小于1.0mm2电线。2.14接线不应使端子承受额外应力。

2.15电线接入终端应使用铜连接器。如果不允许使用铜连接器，软电线应紧密缠绕并镀锡以便于接近，单根电线应做成羊眼插座以便于接近。

2.16在给线槽布线时，包括绝缘层在内的导体总截面积不得大于线槽截面积的60%；束线

布线应按照缠绕管的规格进行，但较大数量不得超过30根。

2.17布线应垂直或水平规则分布，不得歪斜或交叉。2.18柜内弱电配线和强电应分开敷设。2.19集中布端子的短接线不得进入线槽。

2.20面板和柜体的接地跨接线不应包在线束中(单独敷设)。

2.21剥线必须使用专用工具(剥线钳剥4 mm2；和下面的电线，6 mm⊃2；应使用电工刀切断上述电线)。

2.22当端子连接到两根导线上时，应在之前添加铜垫片，以确保端子压平且接触良好。2.23当导体的横截面积不同时，应放置横截面积大的下层和横截面积小的上层。2.24使用的材料

BV单股铜芯线、BVR多股铜芯线、线槽、绝缘套管、线夹(大、中、小)、3 * 150毫米电缆扎带、OT(UT、IT)铜接头、绝缘塑料带、数字管、标签和缠绕管。

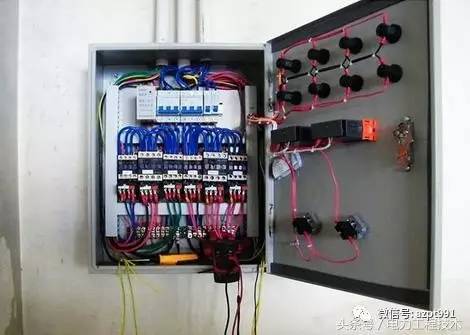

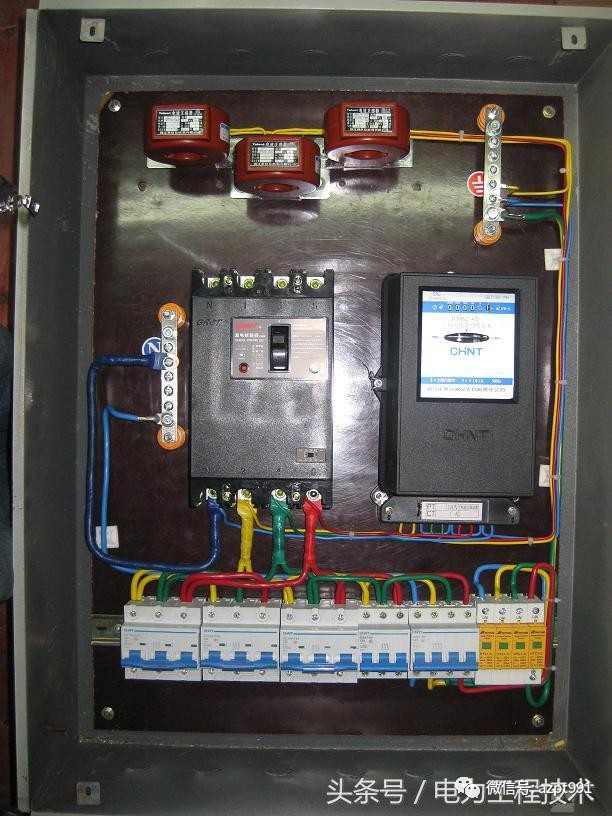

二次接线流程

1、根据原理图，不要在同一位置接端子，不要用3根导线连接一个端子。如果有错误，那就不一样了。我们只能根据示意图逐一检查。

22

(1)导体截面的选择

主电源(交流220伏)电压回路的线路为1.5平方毫米；当前循环使用2.5平方毫米。电池通常使用1.5平方毫米。

(2)接线时，检查导线两端的信号是否一致，以免造成不必要的错误。

(3)较重要的是理解原理图和接线图。

23

2.如果你是一个新手，你应该首先检查图纸，整理出你自己的想法，并且检查图纸是否有任何问题。如果你不明白，你可以先找出答案，这有助于划线。然后我们开始布线。整个接线过程需要仔细注意，当然，如果你是老手，就不必说那么多。

施工人员应仔细阅读并熟悉二次线符号，用原理图检查二次接线图，确保接线图正确。

二次接线施工要求:按图纸施工，接线正确；电线和电气部件应采用螺栓连接、拼接、焊接或卷曲等方式。，应牢固可靠，接线良好。线路整洁、清晰、美观。导体绝缘良好，无损伤；机柜中的导体不应有连接器；电路号正确，字迹清晰。

24

电缆芯线截面的选择也应满足以下要求:

(1)电流回路:电流互感器的额定值应准确。此时，如果没有可靠的依据，较大短路电流可以根据断路器的电流容量来确定。

(2)电压回路:当所有保护装置和安全自动装置运行时(考虑到发展，当电压互感器负荷较大时)，从电压互感器到保护和自动装置屏的电缆压降不超过额定电压的3%。

(3)操作回路:在较大负荷下，从操作母线到设备的电压降不得超过额定电压的10%。

25微信搜索:AZPT991搭建水电知识平台，与成千上万名水电工一起学习成长

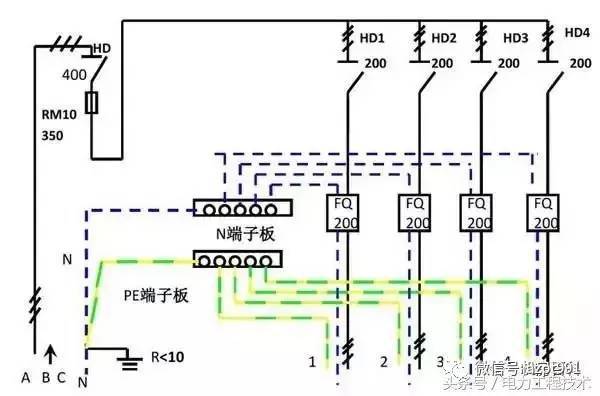

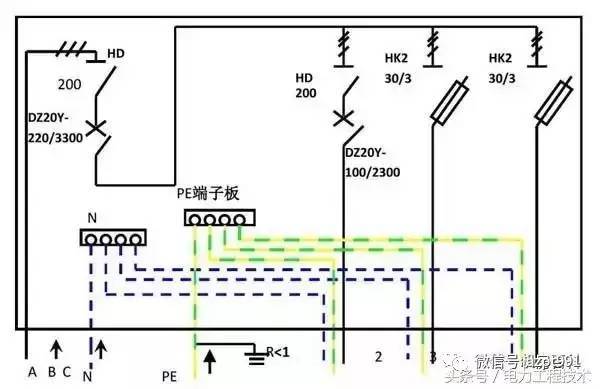

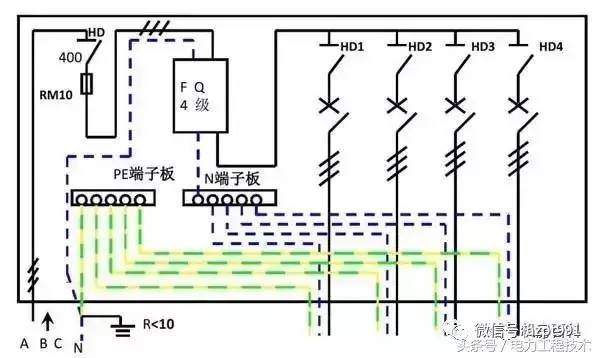

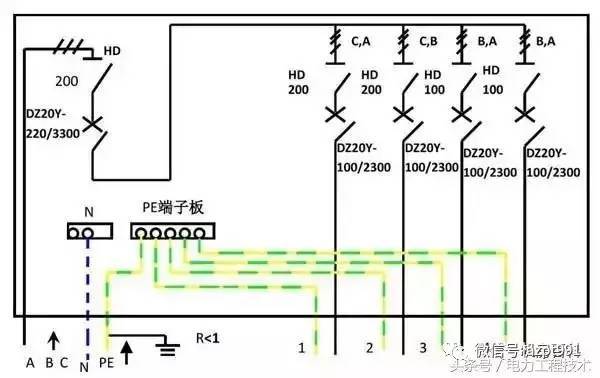

2、电流互感器二次绕组不允许开路，电压互感器二次侧不允许短路二次接线，应熟悉图纸:

(1)原理图(显示各电路的工作原理和相互作用)。该图很快显示了次级电路中每个组件的连接模式，也显示了与初级电路相关的连接)

(2)发展计划

(3)端子框图

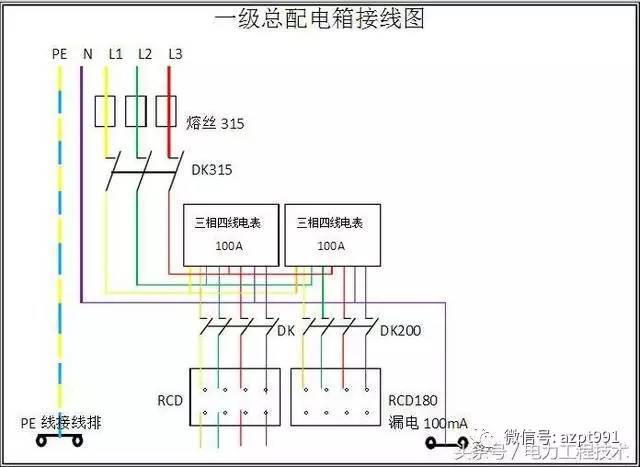

(4)安装接线图
