Home 配电箱应该分成几个电路。如何为每个电路选详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

我不得不承认现行的室内空气质量国家标准跟不上时代的步伐——我相信国家标准在不久的将来会得到更新。

然而，在此之前，开发商提供的室内配电箱仍然是当前的标准。因此，许多用户希望在装修时把他们的家变成更安全、更实用的产品。那么，应该如何设计家庭配电箱呢？我们说一步一步来。

首先步，循环

良好地分离电路是选择开路的基础——所有开路都必须根据它们所在的电路来选择。

一般来说，2+以内的循环数的基础与房间数有关。例如，三个房间，两个大厅，一个厨房，两个浴室，总共八个房间，我们需要8+1个开放式照明电路和8个插座电路。如果有一个小房间，如一个小餐馆，连接到客厅，一个循环可以取消在这个时候。

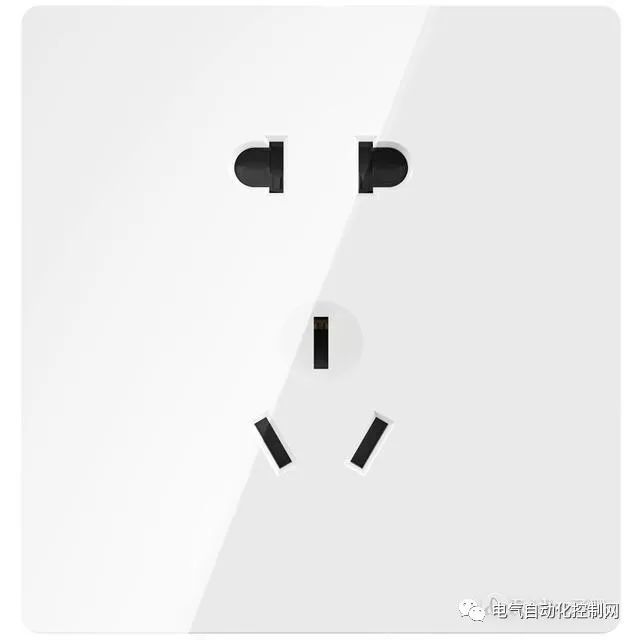

此外，应在基本电路的数量上增加单独的电路——计算室内大功率电器的数量，并为每个大功率电器使用单独的电路。什么是大功率电器？看看它的插头，任何需要16A三孔插座的人都是大功率电器。

普通家庭中仅有的大功率电器是空调和电热水器，所以此时我们增加了5个大功率电路——总共1+8+5=14个电路，加上一个主开关，总共15个电路是空的。

第二步，选择功能

所有空开关都有两个功能——过载保护和短路保护，这是基本功能，不需要我们选择。选择功能实际上是选择附件——不同的断路器附件，它们可以提供不同的保护功能。家用配件只有两种:漏电保护器配件和欠压保护器配件。

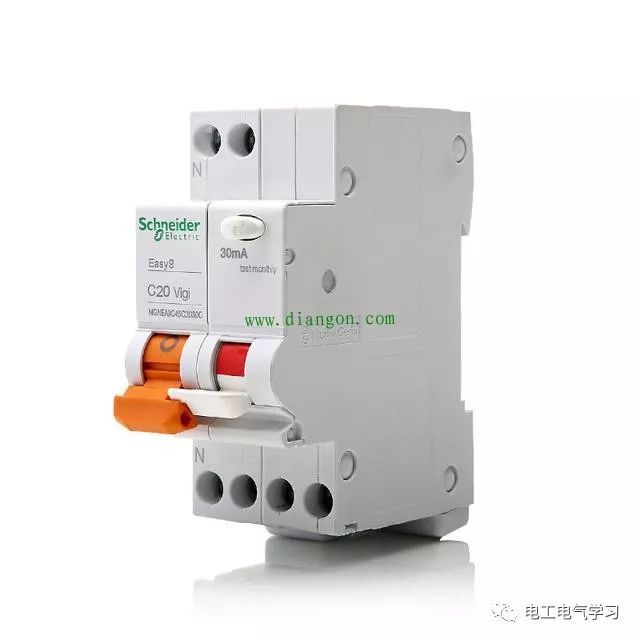

无手柄部分是漏电保护器的附件

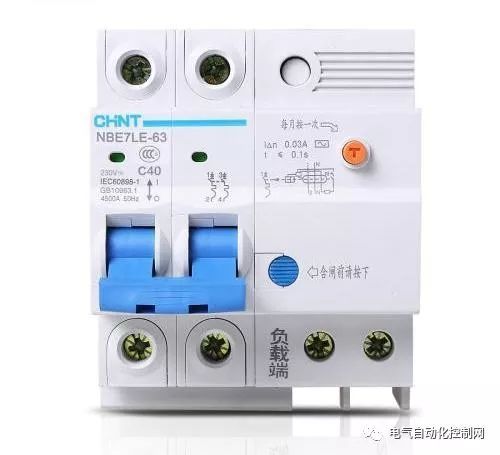

漏电保护器附件的安装是定期的，只能且必须安装在所有插座电路上——上面的15个是开路的，漏电保护器需要用在8个插座电路和5个大功率电路上，总共13个。

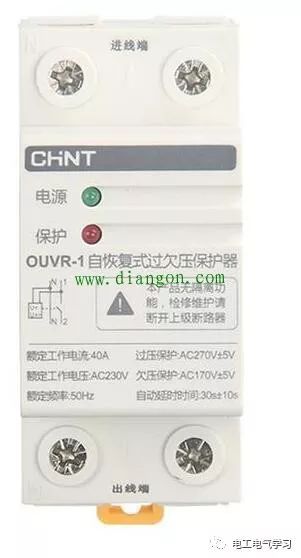

过压和欠压保护器是可选的，当然它们会更好——它们可以保护电器，尤其是在房子刚移交和电路调试期间，并且可以有效地保护电器不被烧毁。过压和欠压保护器只能安装在主开关上——有两种类型的过压和欠压保护器，一种是手动闭合的，另一种是自复位的。后一种建议家庭使用，可以有多种使用方式。更重要的是，外出时要避免停电后不能及时供电。

(3)估算电流

估算电流是一项技术任务，也是选择空气开关类型的关键步骤。这里的电流是指每个回路中的总电流。例如，卧室插座电路需要计算所有插座上使用的所有电器的电流总和。

可以使用电功率公式进行估计:P=UI，电流=功率/电压(220)。例如，如果功率为1000瓦，工作电流为1000/220 = 4.5安。一般来说，房间的总插座电路不会超过20安，厨房可能会多一点，但一般不会超过25安。对于有独立插座电路的电器，较大电流不应超过25安。注意:该算法只能用于估计，不准确。例如，一些带有电机的电器在启动时会产生大电流。因此，在计算结果的基础上，应适当选择较大的参数。

开路的类型选择不能盲目选择。它需要与电线的载流量和插座的额定电流相匹配，以避免线路过载而开路不跳闸的情况。也不要选择小的，否则线路没有过载，空的开关已经跳闸，这叫做“误操作”。

第四步，极数

在这里，我们可以解释为什么公共插座电路的总电流和独立插座电路的总电流是25A，但是我们必须为大功率电器制造一个独立的电路。这是因为单个大功率电器的工作电流大，启动与否对空气开关的选择影响很大——这是对大功率电器的优待。

此外，对大功率电器还有另一项优惠待遇，即断路器的极数。在家用电路中，只有2P断路器可以同时为零线和带电线路提供保护。因此，在这种单电器和大电流电路中需要2P断路器——当然，主开关也必须使用2P断路器。

除了这两种断路器外，还可以使用1P开路或1P+N开路-1p开路在使用时必须与零线排配合，零线在断开时不能断开。因此，更建议使用1P+N空开关。

确定循环的数量

首先，我们必须找出在我们的配电箱家庭中需要多少开关-

1.首先计算房间的数量来确定插座电路的数量:例如，一个三室两厅的公寓，有一个厨房和一个浴室，总共有7个房间，然后我们需要7个插座电路。

在此基础上，如果一个房间很小，我们可以将其合并到相邻的房间。例如，如果餐厅很小，我们可以将餐厅合并到相邻的客厅，合并后只需要6个插座电路。

注意:不管厕所有多小，它必须是一个独立的电路，不能与其他房间结合。

2.每台功率超过3000瓦的电器使用一个电路，每两台挂机空调使用一个电路，统称为大功率插座电路。

三室两厅需要三个空调(两个回路)、一个空调柜(一个回路)和一个电热水器(一个回路)。总共需要4个高功率电路。

3.照明线路的数量一般限于建筑面积180 ㎡-如果不超过180㎡，则使用一条线路；180㎡以上，使用2个回路；每180㎡后，增加一个回路。

4.较后添加一个主开关！

这样，我们的配电箱中的开关数量已经确定。继续以上述三室两厅公寓为例:总共需要1个主开关+1个照明电路+4个大功率电路+6个插座电路=12个开关。

确定开关极数

家用开关只有三种类型:1P、1P+N和2P。2P开关是较安全的，但它太宽了，无法放入配电箱中。因此，我们的原则是只在大功率插座电路和主电路中使用2P开关，其他开关选择1P+N-

未选择1P开关，因为1P开关的宽度与1P+N开关的宽度相同，并且价格差异不太大。然而，当使用1P开关时，它需要配备零行，这是很麻烦的构造。此外，这样的零线不能被切断，这有一定的风险。

确定开关功能

家用开关的功能也有三种:无附件(只有短路保护和过载保护)、漏电保护附件(增加漏电保护功能)、过压和欠压跳闸附件(增加过压和欠压断电功能)。

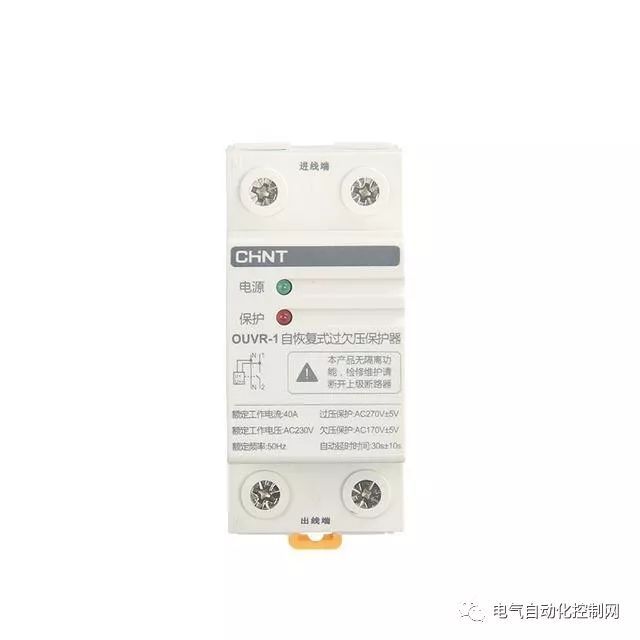

其中，主开关建议使用过压欠压脱扣器——建议使用自复位过压欠压脱扣器，断电后自动接通。为了避免用户外出时家中断电，在电源恢复后，他的家不能打开。

所有插座电路都推荐使用漏电保护器，无论是普通插座电路还是大功率插座电路。

照明电路不需要任何附件——照明电路具有低电流和高亮度，即使漏电也不会太有害。此外，目前的发光二极管灯的质量令人担忧，这将很容易导致安装泄漏附件后跳闸-没有解决办法。

较后应用数据

家用开关有一套固定参数，型号选择DZ47或相应修改型号-DZ47是国际通用名称型号，此外，每个制造商都开发了自己的型号。只要它能取代DZ47。

额定电流:写为“Cxx”，意思是线路中的电流达到xxA时断路器跳闸。

主开关选择32A、40A、60A或63A(必须大于任何分支开关)；照明回路选择16A或20A；插座回路选择20A或25A；选择25A或32A作为大功率插座。

框架电流应与额定电流相同-框架电流应在型号和“-xx”之后写入，这意味着当电流超过xxA时，断路器可能烧坏。

漏电开关，动作电流值30mA，写“I△n 30mA”或“I△n 0.03A”。如果模糊速度小于0.1s，写“t≤0.1s”。

主页配电箱断路器安装和接线图，阅读原文”
