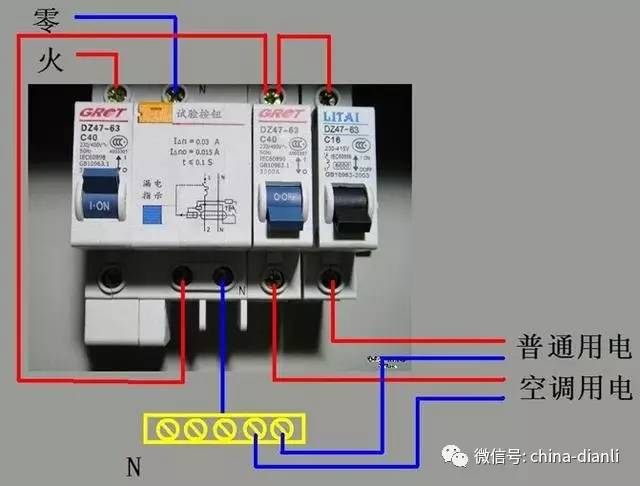

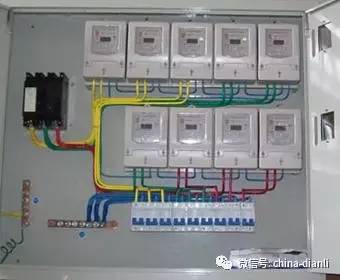

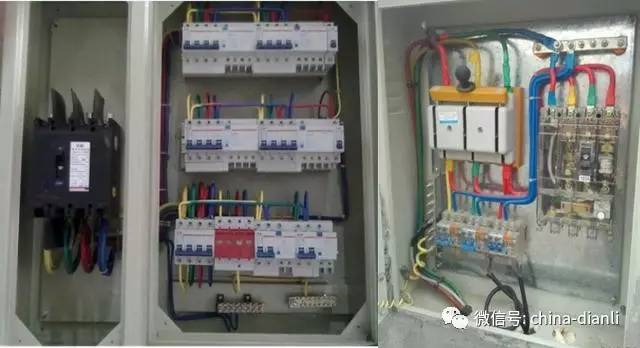

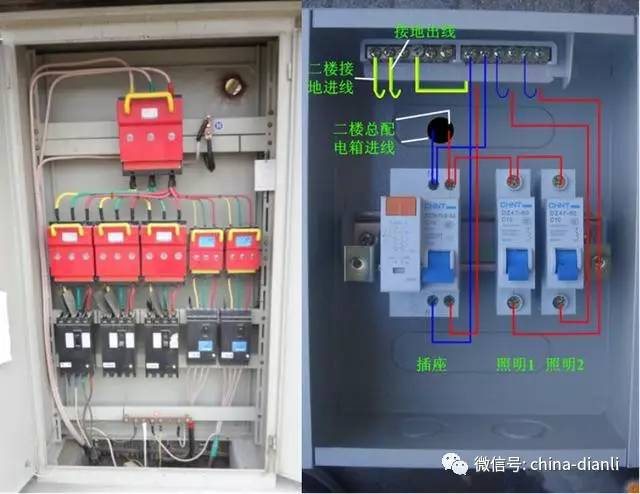

配电箱控制柜接线图，单相电和三相电基础知识

时间：2020-06-11 15:20 作者：京仪 ID:994。

配电箱控制柜接线图，单相电和三相电基础知识详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

电气共享社区培训课程4班已正式开始招生。欢迎粉丝们报名参加。培训费只有188英镑。为期一年的培训课程包括每月四次的现场电气教学(电气基础、控制系统、高低压成套电气设备的安装、调试和维护设计)。三个班的培训课程已经全部完成，四班的注册已经正式开始。培训课程的所有参与者都可以获得电气共享社区APP数据库较高成员的一年有效期。应用程序可以下载大量的电力资源。点击原文阅读。您可以进入官方网站电子分享社区应用网站:m.dq50注册频道:微信号:cha19910404

三相电为三相线，三相线之间的电压为380v，用于三相电机等三相供电设备。两相电是两相线，线间电压为380伏，常用于交流焊机。单相电源由相线和零线组成，电压为220v，主要用于家用电器。

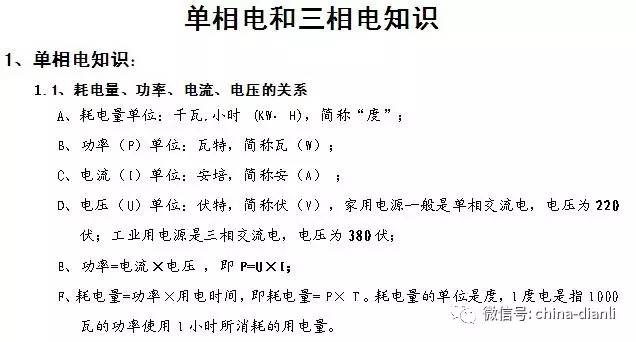

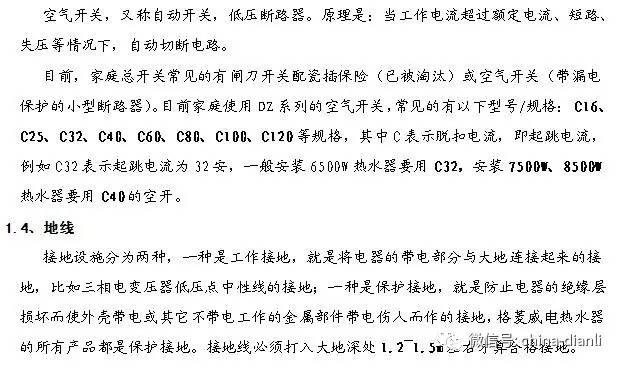

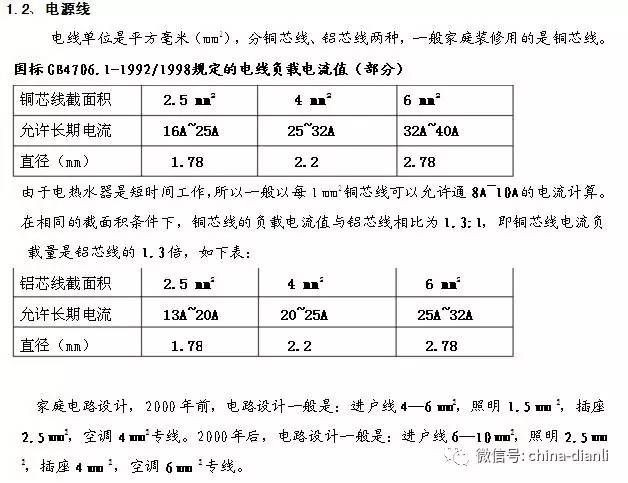

1.3。空气开关

1.5、电(能)表

家用单相功率表，型号表示DD，有机械表、普通电子表和磁卡电子表三种，规格为1.5(6)、5(20)、10(40)、15(60)、20(80)和30(100)。额定电流在支架外，额定较大电流在支架内。相同规格的电子表和机械表可以携带不同的功率。例如，一个10(40)安培的预付费电子表(集成电路卡)可以携带大约8800瓦，而一个5 (20)安培

磁卡电子表的实际载重量远远高于10(40)安，适用于机械表和普通电子表

超过12000瓦。因此，以上三种表必须区别对待！

磁卡电流表(集成电路卡)的使用功率有时可以手动调节，例如:10(40)安集成电路卡电流表

额定载重量为8800瓦，但公用事业部门可将其实际使用功率设定在8800瓦以下

。当用户使用该电表时，他们可以根据需要在电力部门调整电源设置。

2.三相电知识

2.1三相电气负荷接线方式分为三角形接线方式和Y形接线方式。三角形连接的负载引线为三根火线和一根地线，三根火线之间的电压为380伏，任意一根火线和地线之间的电压为220伏；Y形连接负载引线是三根带电导线，一根中性线和一根接地线。三根火线之间的电压为380伏，任何一根火线与零线或地线之间的电压为220伏

三相电器的总功率等于每相电压乘以相电流，再乘以3，即总功率=电流×电压(220伏)×3(w = u×I×3)

2.2三相电表

三相电表有三种:机械电表、普通电表和磁卡电表。一般规格为:1.5(6)、5(20)、10(40)、15(60)、20(80)和30(100)(电压3×380/220伏~)。注:电流表的负载可以通过选择不同比例的电感线圈来满足。例如，如果使用规格为3x1(2)A的安培计的配电电感线圈，并且电感线圈比率为1: 50，则每相可承载的较大额定电流为100安。
