对于配电箱的报价，这原本是一个简单的任务，但是对于许多刚刚开始报价的人员来说，这是一个困难的问题。有很多种配电箱，可以说是标准中的非标准机柜。关于盒子我们应该注意什么？

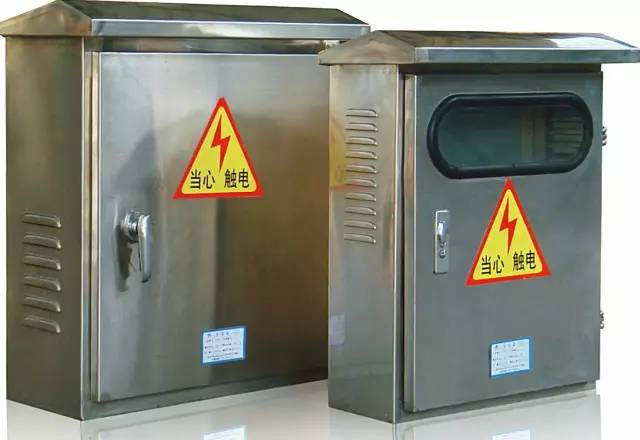

首先对配电箱材料、明装、暗转、悬挂式或落地式，以及一些特殊用途，如户外、消防、采矿等设计图纸进行描述。知道了这些，我们就知道这是什么样的盒子，尺寸估计也很简单。配电箱的尺寸由电气部件的外部尺寸、安全距离和布线距离决定。

让我们以标准控制箱为例:一个主开关CM100塑壳控制四个分支开关CM63塑壳，每个电路提供交流热量。

就像这个控制箱我们会知道有这些组件:1个100型塑料外壳，4个63型塑料外壳，4个交流，4个热连接，几个信号灯按钮，安全，接线端子，零接地排，基本上就是这样。

部件排列顺序:上部主开关100型塑料外壳预留给送线位置，其次是4个63型塑料外壳预留给走线位置，下部主开关100型塑料外壳预留给4个交流电热丝(如果电热丝没有底座，中间100毫米)预留给接线位置。二次连接端子都放置在靠近门的一侧，通常控制箱为左侧门(行业习惯将右侧的门锁称为左侧开门，即左侧开门，反之亦然)。端子以零方式放置在左侧，端子以零方式放置在主开关的右侧(或底部)，以便排列所有组件。

主开关上预留的进线位置是以方便连接为基础的(飞狐距离一般小于合适的连接距离)，100A预留约150毫米用于约25根方形导线(注:现场连接主要采用国标连接头，连接头比普通连接头长)，CM100塑壳外形尺寸为92 * 150 * 86毫米(M型)。

分支开关的塑料外壳和主开关之间必须考虑飞狐距离，电线150毫米，铜排200毫米，根据电流增加距离。CM63M的总尺寸为78 * 135 * 81.5毫米，在交流电和塑料外壳之间预留100毫米。32型交流和隔热的总高度不得超过150毫米，按150毫米计算。如果没有底座，按250毫米计算。如果没有底座，按150毫米计算。如果没有接地，按200毫米计算

然后我们得到配电箱的高度:

150进线位置+150总开关+150接线位置+135出线空口+100接线位置+150交流隔热+150出线位置= 985毫米

宽度计算在较宽位置，即4个63型塑料外壳，忽略总开口左侧的空间，4个塑料外壳81.5*4+塑料外壳之间的距离为10*(4)+安装底板与配电箱侧壁之间的估计距离为50*2，即:

326出线开关宽度和两侧+40开间隙+100间隙= 466mm；

深度主开关(交流可能稍高)78+背板估计30毫米+面板信号灯布线距离100毫米即:

78+30+100 = 208毫米或200毫米。

根据上面的估计(零接地行的位置可以忽略)，这个配电箱的大小是1000*宽500*深200，从而得到一个盒子的大小。
