1.安装前准备工作的检查

安装前，监理工程师和甲方工程师应检查进场道路是否畅通。如有必要，应要求总承包商建造一条简单的运输通道来连接每个安装点。施工现场的布局应符合安全文明施工的要求。同时，安装单位还应检查施工机具的布置，督促安装单位检查施工机具，确保其处于良好状态。高压设备到达现场前，配电室、地沟和基础槽钢应全部完工。

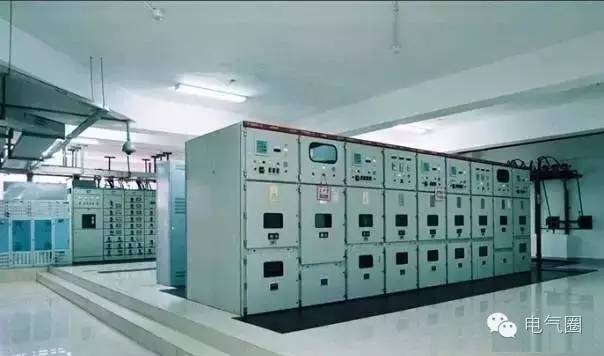

1)配电室

配电室:配电室施工前，应向施工方提交配电室施工所需的详细图纸(合同签订后2周内，重点是客户确认图纸的位置、内容和完成时间)。此外，在配电室施工过程中，我方或合作单位的技术人员应进行现场监督，避免施工失误。(建造配电室大约需要2周时间)

2)基础:槽钢的位置应与配电室预留的设备风道相对应，设备与墙壁之间的较小距离应清晰(距离太近，无法打开设备的柜门)。(槽钢焊接需要大约2天，我们的技术人员必须在场指导)

3)、如果配电室、基础没有建成，设备要有存放地点(要防雨或提供必要的防雨材料)。

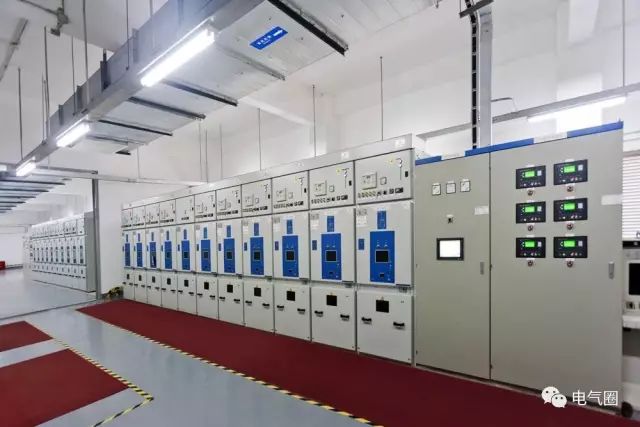

2.装置

2.1各配电室的门窗应严密，房间应干净。

2.2配电盘应安装稳定。光盘中的设备与每个组件紧密相连。

2.3面板和机柜的接地应牢固良好。装有电器的可打开的面板和门应通过软线与接地金属框架可靠连接。

2.4接线盒安装应牢固，封闭良好，安装位置应便于检查，当安装在立柱上时，应排列整齐。

2.5配电板内的接线应水平、平整、垂直，螺钉不得松动，螺纹端应接触良好。

2.6盘内所有部件固定可靠，无松动，触点无氧化和毛刺。

2.7二次回路的配件应由铜制品制成。连接的具体要求:

2.7.1电路的连接(螺栓连接、插头连接、焊接等。)应牢固可靠。

2.7.2电缆芯线和线端应标有回路号；数字应正确、清晰、不易脱色。

2.7.3接线应整齐、清晰、美观。导体绝缘良好，无损伤。

2.7.4面板和机柜中不应有电线接头。

2.7.5每块端子板每侧应有一条接线，不得超过两条。

2.8 400伏及以下次级电路中带电体之间或带电体与地面之间的电气间隙不得小于4毫米。泄漏距离不得小于6毫米。

2.9用于连接活动部件(门用具、控制台板等)的导线。)应符合下列要求:

2.9.1应采用多股柔性导线，并为敷设提供适当的冗余度。

2.9.2线束应具有加强绝缘层(如塑料管等)。)。

2.9.3与电器连接时，两端应扭紧，不得松动或折断。

2.9.4在活动部件的两端，应使用夹具进行固定。

2.10进口屏柜中的控制电缆及其芯线应符合下列要求:

2.10.1进口托盘和机柜的电缆应避免交叉，并应固定牢固，以免连接的端子板受到机械应力。

2.10.2铠装电缆的钢带不得进入桥架和机柜；切断处的铠装钢带末端应系紧。

2.10.3对于晶体管保护和控制等逻辑电路中使用的控制电缆，当使用屏蔽电缆时，屏蔽层应接地；如果不使用屏蔽电缆，基础备用芯线应接地。

2.10.4橡胶绝缘芯线应由绝缘管保护。

2.10.5电缆盘和电缆盘内的电缆芯线应规则地垂直或水平排列，不得任意歪斜和交叉连接。备用铁芯应具有适当的冗余度。

2.11当绝缘导线可能被油腐蚀时，应采用耐油绝缘导线或采取防油措施。

2.12配电设备的安全技术要求:

2.12.1当提供两个或两个以上电源时，应在每个电源的主入口和接触开关之间安装联锁装置(供电部门派出的除外)。

2 . 12 . 2 10kv室内成套设备的隔离开关和相应的断路器之间应安装联锁装置。

2.12.3配电设备的相色布置应符合下列规定:

(1)同一配电装置中各回路的颜色布置应尽可能一致。

(2)硬母线应涂有颜色:A相黄色；b阶段是绿色的；c相红色；零线是黑色的。

(3)软母线应标有相位差。

(4)配电装置区间内的导线应留有悬挂临时接地线的位置，不得涂色漆。

2.13端子板的安装应符合下列要求:

2.13.1端子板应完好无损、固定牢固、绝缘良好。

2.13.2端子板应易于更换和连接。

2.13.3如果回路电压超过400伏，端子板应充分绝缘并标有红色。

3检查

3.1巡视检查

3.1.1高低压配电室的通风、照明及安全防火装置是否正常。

3.1.2配电盘门紧密且无损坏。配电盘内部干净且无灰尘。

3.1.3站内所有配电屏必须列出警告。

3.1.4信号装置电路的信号灯、电铃和应急电钟应显示准确可靠。

3.1.5配电柜内部电机的电压和电流是否正常(不超过额定值的5%)。

3.1.6母线和各触头是否过热，温度指示蜡片是否熔化，绝缘胶木是否烧坏。

3.1.7开关柜电气元件运行中是否有异常气味和声音。

3.1.8加油设备油位是否正常，油质是否加深，有无漏油现象。

3.1.9仪表、信号、指示器指示是否正确，继电保护压板位置是否正确。

3.1.10继电器和DC设备是否运行良好。

3.1.11接地和接零装置的连接线是否松动或断裂。

3.1.12瓷绝缘子、绝缘套管、穿墙套管等绝缘是否清洁，有无破损裂纹和放电痕迹。

3.1.13断路器和隔离开关的机械联锁是否灵活可靠。如果采用电磁联锁装置，通电检查电磁锁是否灵活，开关是否准确。

3.二月检查

每月对电动机进行一次全面检查，配电柜运行部件和电气部件，磁力起动器动态合闸试验和继电器灵敏度试验。

3.3年度检查

3.4维修和保养

3.4.1每月进行一次维修和保养。

3.4.1停电检修线路时，必须先挂牌、作业，以示警告。

3.4.2电机、电缆和配电板必须良好接地，接地电阻不应大于4欧姆。

3.4.3电机应测量交流耐压试验的DC阻抗。电流互感器和电压互感器应进行耐压试验和变比试验。

3.4.5电缆应进行DC耐压泄漏试验；继电器维护，复位。

3.4.6油开关应进行拆卸、检查、修理、调整和紧固。耐压试验用避雷器。
