高低压配电柜安装标准三大流程，无人不晓详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

一、安装前准备工作的检查

安装前，监理工程师和甲方工程师应检查进场道路是否畅通。如有必要，应要求总承包商建造一条简单的运输通道来连接每个安装点。施工现场的布局应符合安全文明施工的要求。同时，安装单位还应检查施工机具的布置，督促安装单位检查施工机具，确保其处于良好状态。高压设备到达现场前，配电室、地沟和基础槽钢应全部完工。

1.分配室

配电室:配电室施工前，应向施工方提交配电室施工所需的详细图纸(合同签订后2周内，重点是客户确认图纸的位置、内容和完成时间)。此外，在配电室施工过程中，我方或合作单位的技术人员应进行现场监督，避免施工失误。(建造配电室大约需要2周时间)

2.基础

槽钢的位置应与配电室预留的设备风道相对应，设备与墙壁之间的较小距离应清晰(距离太近，不能打开设备的柜门)。(槽钢焊接需要大约2天，我们的技术人员必须在场指导)

设备到达现场:

如果配电室和基础尚未建成，应存放设备(应提供防雨或必要的防雨材料)。

二。装置

1.各配电室的门窗应严密，房间应干净。

2.配电盘应安装稳定。光盘中的设备与每个组件紧密相连。

3、盘、柜接地应牢固良好。装有电器的可打开的面板和门应通过软线与接地金属框架可靠连接。

4、接线盒安装应牢固，封闭良好，安装位置应便于检查，当安装在立柱上时，应排列整齐。

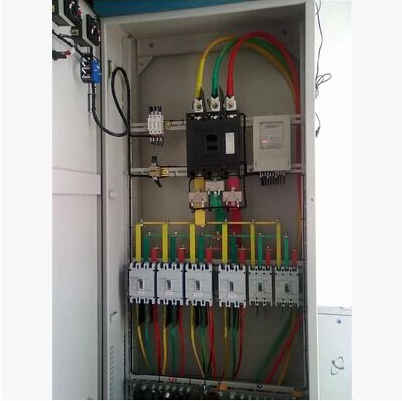

5.配电板内的接线应水平、平整、垂直，螺钉不得松动，螺纹端应接触良好。

6.盘内所有部件固定可靠，无松动，触点无氧化和毛刺。

7.次级电路的连接器应使用铜制品。连接的具体要求:

(1)、电路连接(螺栓连接、插头连接、焊接等。)应该坚实可靠。

(2)、电缆芯线和电线末端应标明其电路编号；数字应正确、清晰、不易脱色。

(3)、接线整齐、清晰、美观；导体绝缘良好，无损伤。

(4)、盘、柜电线不应有接头。

(5)、每个端子板的每侧接线一般为一个，不得超过两个。

8、400伏及以下带电体或带电体与接地之间的二次回路，电气间隙不应小于4毫米..泄漏距离不应小于6mm。

9.用于连接活动部件(门用具、控制台板等)的导体。)应符合下列要求:

(1)采用多股柔性导线，敷设时应有适当的冗余度。

(2)线束应具有加强绝缘层(如塑料管等)。)。

(3)、与电器连接时，端部应扭紧，不得松动、断股。

(4)、在活动部分的两端，应用夹子固定。

10.进口面板和机柜中的控制电缆及其芯线应符合以下要求:

(1)、引入板、柜的电缆应排列整齐，避免交叉，并应固定牢固，不要使端子板受到机械应力。

(2)、铠装电缆钢带不应进入板、柜；切断处的铠装钢带末端应系紧。

(3)用于晶体管保护和控制等逻辑电路的控制电缆，当使用屏蔽电缆时，屏蔽层应接地；如果不使用屏蔽电缆，基础备用芯线应接地。

(4)、橡胶绝缘芯线应覆盖绝缘管保护；

(5)电缆桥架和机柜内的电缆芯线应垂直或水平整齐排列，不得任意歪斜和交叉连接。备用铁芯应具有适当的冗余度。

(6)在绝缘导线可能被油腐蚀的地方，应使用耐油绝缘导线或采取防油措施。

(7)、配电设备安全技术要求:

(8)当提供两个或两个以上电源时，应在每个电源的主入口和接触开关之间安装联锁装置(供电部门派出的除外)。

(9)10kv室内成套设备的隔离开关和相应的断路器之间应安装联锁装置。

(10)、配电设备的相色排列应符合列的规定:

一、同一分配装置在每个回路中的颜色排列应尽可能一致。

硬母线应涂上颜色，其颜色为:a相黄色；b阶段是绿色的；c相红色；零线是黑色的。

c、软母线应指示相位差。

d、配电设备间隔内的导线应留挂临时接地线的位置，不应画在这里。

11、端子板安装应符合下列要求:

(1)、端子板应无损伤、固定牢靠、绝缘良好。

(2)、端子板应易于更换且接线方便。

(3)如果回路电压超过400伏，端子板应充分绝缘并标有红色。

三。检查

1.巡回检查

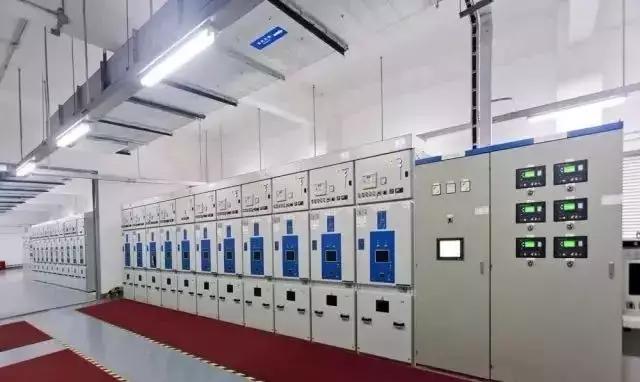

(1)、高低压配电室通风、照明及安全防火装置正常。

(2)配电盘门应紧密且无损坏。配电盘内部应干净且无灰尘。

(3)站内所有分配屏幕必须列出以显示警告。

(4)、信号灯、电铃、应急电铃等。信号装置电路的显示应准确可靠。

(5)，配电柜内部电机的电压和电流是否正常(不超过额定值的5%)。

(6)、母线和触头是否有过热现象，温度蜡片是否熔化，绝缘胶木有无燃烧现象。

(7)、开关柜运行中的电气元件有无异常气味和声音。

(8)加油设备油位是否正常，油质是否加深，有无漏油现象。

(9)、仪表、信号、指示灯等指示正确，继电保护压板位置正确。

(10)、继电器和直流设备运行良好。

(11)、接地和接零装置连接有无松动和断开。

(12)、瓷绝缘子、绝缘套管、穿墙套管绝缘是否清洁，有无破损裂纹和放电痕迹。

(13)、断路器和隔离开关的机械联锁是否灵活可靠，如采用电磁联锁装置，需检查电磁锁动作是否灵活，开闭是否准确。

2.月度检查

每月对电动机进行一次全面检查，配电柜运行部件和电气部件，磁力起动器动态合闸试验和继电器灵敏度试验。

3.年度检查

每三年应对电机进行一次继电器测试，配电柜，由供电人员进行验证。

(1)、维修和保养

(2)、每月维修保养一次。

(3)、停电检修线路时，必须先挂牌、作业，以示警告。

(4)、电机、电缆、配电屏必须良好接地，接地电阻不应大于4。

(5)电机测量DC阻抗并进行交流耐压试验。电流互感器和电压互感器应进行耐压试验和变比试验。

(6)、电缆直流耐压泄漏试验；继电器维护，复位。

(7)、油开关进行拆卸检查修理、调整、紧固；耐压试验用避雷器。

(来源:互联网)
