关于配电箱点，特别是现场临时配电箱点，1级、2级和3级配电箱点非常详细，不同的级别分别控制不同的负荷，这是电气工作的基本知识。

事实上，许多人知道安装配电箱不仅仅是为了送电。更重要的是，重要的是确保配电箱内的保护元件是可靠的，并且在故障发生时能够及时跳闸和保护。这是最重要的事情。树木鸟类教育电气设计视频课程

因此，应充分注意配电箱的连接，不允许使用不合格或不标准的电气元件。然而，许多人仍然忽视这一点。今天，让我们学习配电箱和开关盒的常见设置。

一、材料和规格

配电箱时，开关箱应由冷轧钢板或阻燃绝缘材料制成，钢板厚度为1.2 ~ 2.0 mm，其中开关箱箱板厚度不得小于1.2mm，配电箱箱板厚度不得小于1.5mm..箱体表面应进行防腐处理。均匀的橙色油漆。不要使用木材配电箱。

二。安装要求

配电箱时，开关箱应安装正确牢固。固定配电箱，开关箱中心点与地面的垂直距离为1.4~1.6m..活动中心点与地面的垂直距离为0.8~1.6m..

设置要求:

1、配电箱开关箱应采用冷轧钢板或阻燃绝缘材料制成，钢板的厚度应为1.2 ~ 2.0 mm，其中开关箱箱体钢板厚度不应小于1.2mm，配电箱箱体钢板厚度不应小于1.5mm，箱体表面应进行防腐处理。(JGJ 46-2005第8.1.7条)

2.配电箱。开关箱的进出口应配有固定线卡。入口和出口管线应配有绝缘护套，并成捆固定在箱子上，不得与箱子直接接触。开关箱的进线和出线应使用可移动的配电箱橡胶护套绝缘电缆，且不应有接头(JGJ 46-2005第8.1.16条)

3、配电箱时，开关盒形状结构应能防雨防尘。(JGJ 46-2005第8.1.17条)

4.配电箱。配电箱内的电器必须可靠、完好。严禁使用损坏和不合格的电器。(JGJ 46-2005第8.2.1条)

5.total 配电箱的电器具有电源隔离、电路正常连接和断开、短路、过载和漏电保护功能。(JGJ 46-2005第8.2.2条)

6.当主电路装有总漏电保护器时，还应安装主隔离开关、分路隔离开关、主断路器、分路断路器或主熔断器和分路熔断器。当总漏电保护器同时装有带短路过载漏电保护功能的漏电断路器时，可不装总断路器或总熔断器。(JGJ 46-2005第8.2.2条)

7、当各支路设置分路漏电保护器时，还应安装总隔离开关、分路隔离开关和总断路器、分路断路器或总熔断器、分路熔断器。当分流器提供的漏电保护器是具有短路、过载和漏电保护功能的漏电断路器时，可以不提供分流器断路器或分流器保险丝。(JGJ 46-2005第8.2.2条)

8.保险丝应为具有可靠灭弧和断路功能的产品。(JGJ 46-2005第8.2.2条)

9、主开关电气额定值、动作整定值应与分路开关电气额定值、动作整定值相适应。(JGJ 46-2005第8.2.2条)

10、应安装total 配电箱电压表、总电流表、电度表和其他所需的仪表。安装电流互感器时，其二次回路必须与保护零线有连接点，严禁断开回路。(JGJ 46-2005第8.2.3条)

11、分配电箱应安装总隔离开关、分路隔离开关和总断路器、分路断路器或总熔断器、分路熔断器。其设置和选择应符合之前的要求total 配电箱 (JGJ 46-2005第8.2.4条)

12、开关箱必须装有隔离开关、断路器或熔断器，以及漏电保护器。(JGJ 46-2005第8.2.5条)

13.配电箱。开关箱的电源入口端严禁插头和插座连接。(JGJ 46-2005第8.2.15条)

14.在对配电箱开关箱进行定期检查和维护时，必须关闭和关闭前一级相应的电源隔离开关，并且必须悬挂“禁止开关，禁止工作”的断电标志。严禁带电作业。(JGJ 46-2005第8.3.4条)

三、箱型结构及进出线要求

配电箱，开关箱内电线的进线口和出线口应设置在箱的下底部。配电箱时，开关箱的进、出线口应配有固定线卡，进、出线应绝缘并卡在箱体上，不得与箱体直接接触。移动配电箱，开关箱进出线采用橡胶护套绝缘电缆，不允许使用连接器。

配电箱时，开关箱的电源入口端禁止使用插头和插座进行主动连接。配电箱，开关箱的外部结构可以防止雨水和灰尘。

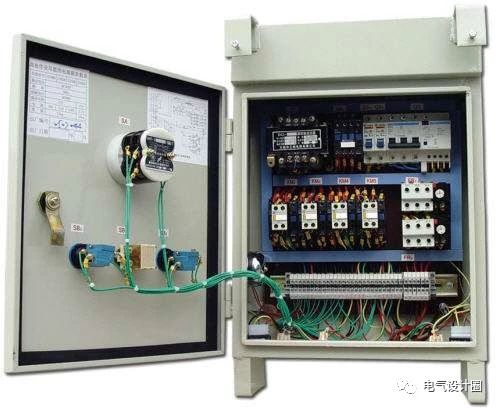

四、箱内电气元件的设置

(1)电气元件要求:配电箱，开关箱内的电气元件必须可靠、完好。严禁使用损坏和不合格的电气元件。进入现场时，电气产品必须有生产(制造)许可证、产品合格证、产品说明书和出厂检验记录。

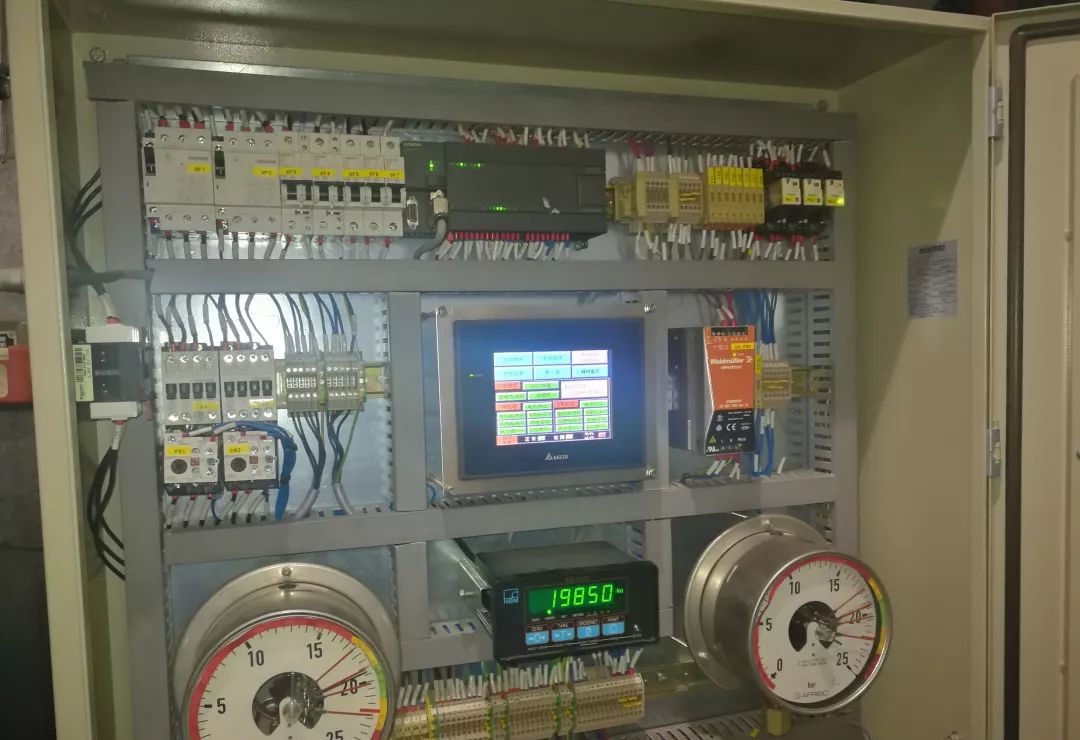

(2)安装要求:配电箱开关箱内的电器(包括插座)在整体紧固在配电箱开关箱内之前，应安装在金属或非木质阻燃绝缘电器安装板上。金属电器安装板应与金属盒电连接。配电箱时，开关箱内的电器(包括插座)应固定在电气安装板上的指定位置，不得歪斜或松动。配电箱时，开关箱的箱尺寸应与箱内电器的数量和尺寸相适应，箱内电器安装板板面上电器的安装尺寸可根据规格确定。

(3)箱内电气元件的设置

(1)总计配电箱

根据主电路或分支电路中的漏电断路器，总共配电箱个内部电气元件设置为两种配置:

第一种配置包括主电路隔离开关、主电路漏电断路器、并联隔离开关和并联断路器。

第二种配置:主电路隔离开关、主电路断路器、并联隔离开关、并联漏电断路器。

上述两种配置中的任何一种都是可选的，电压表、电流表、电度表和其他所需的仪器都应安装在箱内。专用电能计量器具的安装应当符合当地供电管理部门的要求。安装电流互感器时，其二次回路必须与保护零线有连接点，严禁断开回路，如图7-8所示。

(2)得分配电箱

sub 配电箱中的电器应具有控制和保护两种功能。控制功能包括隔离、正常连接和断开，保护功能包括短路、过载等。其电气设备配置如下:主回路隔离开关和主回路断路器；分路隔离开关、分路断路器。如图7-9所示。

(3)开关箱

电气元件的配置:开关箱必须装有隔离开关、断路器或熔断器以及漏电保护器。当漏电保护器同时具有短路、过载和漏电保护功能时，不得安装断路器或熔断器。

隔离开关应为断开时具有明显断点的隔离电器，可同时断开电源的所有极，并应设置在电源的引入端。当断路器具有可见断点时，不得设置单独的隔离开关。

开关盒中的具体配置如下:

隔离开关、漏电断路器。如图7-10所示。开关箱内电器要求:开关箱内的隔离开关只能控制容量不超过3.0kw的照明电路和电源电路，但不能频繁操作。容量超过3.0kw的电源电路应由断路器控制，频繁运行时应连接接触器或其他启动控制装置。

开关箱内各种开关电器的额定值和动作整定值与控制电气设备的额定值和特性相适应。漏电保护器应安装在开关箱靠近总负荷配电箱的一侧，不得用于启动电气设备的运行。如图7-11所示。
