低压柜

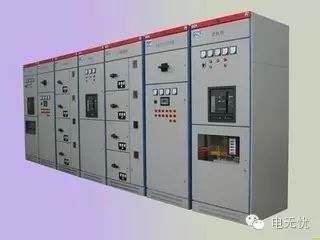

GGD系列

使用

GGD型交流低压配电柜适用于交流50Hz、额定工作电压380伏、额定工作电流1000-3150安的配电系统，用于电力、照明、发电和配电设备的功率转换、配电和控制。

结构特点

1.GGD型交流低压配电柜柜体为万能柜体，框架由8MW冷弯型钢局部焊接组装而成，有20个模具安装孔，万能系数高。

2.GGD机柜充分考虑散热。柜体的上下两端设有不同数量的散热槽。当机柜内的电气元件发热时，热量上升并通过上槽排出，同时冷气通过下槽不断补充到机柜内，使密封的机柜本体自下而上形成自然通风通道，达到散热的目的。

3.GGD柜根据现代工业产品造型设计的要求，柜体形状和各部分的分割尺寸采用黄金分割法设计，使整个柜体美观大方，焕然一新。

4.必要时可拆除柜体的顶盖，以便于现场组装和调整主母线。提升环安装在机柜顶部的四个角落，用于提升和装运。

5.机柜的防护等级为IP30。用户还可以根据环境要求在IP20和IP40之间进行选择。

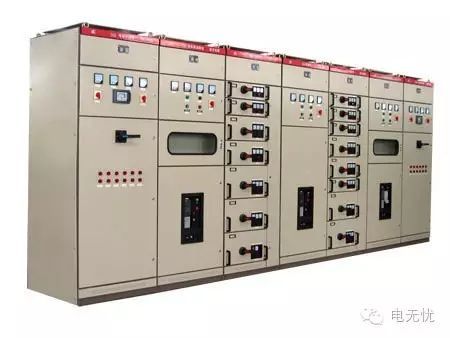

GCK系列

使用

GCK低压抽出式开关柜由配电中心(PC)柜和电机控制中心(MCC)组成。该装置适用于交流50(60)赫兹、额定工作电压小于或等于660伏、额定电流为4000安及以下的配电系统，作为配电、电机控制、照明及其他配电设备。

结构特点

1.整个机柜采用组装式组合结构，安装模块孔，部件通用性强，适用性好，标准化程度高。

2.柜体上部为母线室，前部为电器室，后部为电缆进出室。房间之间提供钢板或隔热板，以确保安全。

3.塑壳柜抽屉室的门与断路器或隔离开关的操作手柄机械联锁。只有当把手处于断开位置时，门才能打开。

4.受电开关、接触开关和塑壳柜的抽屉有三个位置:开位置、测试位置和关位置。

5.开关柜可根据电力需求在顶部配备总线桥。

GCS系列

使用

GCS型低压抽出式开关柜用于发电和供电系统，三相交流频率为50Hz，额定工作电压为400伏(690伏)，额定电流为4000安及以下，用于电源、配电和电机的集中控制和电容补偿。它广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所。它也可用于大型发电厂、石油化工系统和其他对自动化程度和计算机接口要求高的地方。

结构特点

1.框架采用8FM型开口型钢制成，主框架上设有φ9.2毫米的安装孔，安装孔的模数E = 20mm毫米和100毫米，使框架的组装灵活方便。

2.开关柜功能室相互隔离，其隔间分为功能单元室、公共汽车室和电缆室。每个腔室的功能相对独立。

3.水平母线水平布置在机柜后面，以增强母线对电力的抵抗力，这是使主电路具有高短路强度的基本措施。

4.电缆室的设计使得电缆从顶部和底部进出非常方便。

5、抽屉高度模数为160毫米，抽屉只在高度尺寸上有变化，宽度和深度尺寸不变。具有相同功能单元的抽屉具有良好的互换性。单元回路的额定电流为400安或更小。

6.抽屉面板上清楚地标明了打开、关闭、测试和收回的位置。抽屉单元设有机械互锁装置。抽屉单元是主体，具有拉出和固定功能，可任意混合组合使用。

7.机柜的防护等级为IP30-IP40，也可根据用户需要选择。

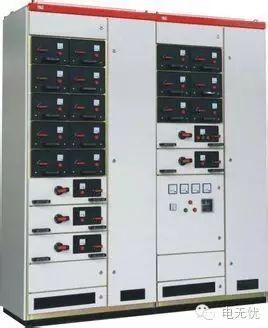

MNS系列

使用

为了满足电力工业发展的需要，8+低压抽出式成套开关设备可广泛应用于各种低压配电系统，如发电厂、变电站工矿企业、建筑、宾馆、市政建筑等。参考国外先进的低压设计和改进MNS系列低压开关柜，MNS低压开关柜。

结构特点

1.MNS型低压开关柜框架为组合结构，基本框架由C型钢组装而成。柜体框架的所有结构部件均镀锌，并通过自攻锁紧螺钉或8.8级六角螺栓牢固连接成基本柜体框架，门、隔板、安装支架、母线功能单元等与方案变更相对应的部件组装成一个完整的开关柜。

2.MNS型组合低压开关柜每个柜体分为三个室，即水平母线室(在柜体后部)、抽屉室(在柜体前部)和电缆室(在柜体下部或在柜体前部右侧)。房间之间用钢板或高强度阻燃塑料功能板隔开，上下抽屉用带通风孔的金属板隔开，有效防止因母线与其他线路之间的故障或短路而引起的开关元件燃弧事故。

3.MNS型低压开关柜结构设计可满足各种进出口方案的要求:上进出口、上进出口、下进出口、下进出口。

4.紧凑的设计:在更小的空间里容纳更多的功能单元

5.这些结构部件用途广泛，组装灵活。以E=25mm为模块，结构和提取单元可以任意组合，满足系统设计的需要。

6.母线由高绝缘强度的高强度阻燃塑料功能板保护，具有抗故障电弧的性能，确保安全可靠的运行和维护。

7.各种尺寸抽屉的机械联锁机构符合标准，有连接、测试和分离三个明显位置，安全可靠。

8.采用标准模块设计:可构成保护、操作、转换、控制、调节、测量、指示等标准单元，并可根据需要任意组装。

9.高强度阻燃工程塑料的使用有效地增强了防护安全性能。

10.通用、高度标准化且易于组装。它有可靠的质量保证。

11.柜体可根据不同防护等级的工作环境的不同要求进行选择。

高压柜

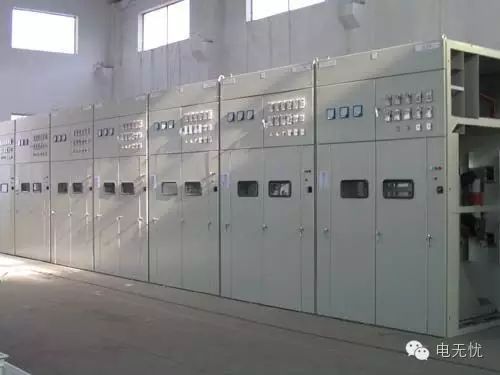

GG-1A(F)系列

使用

GG-1A型高压开关柜是固定的，用于工矿企业的变压器和配电站的50HZ和10KV交流电的三相单母线系统中接收和分配电能。

GG-1A(F)型防误操作高压开关柜是防误操作装置开关柜的固定高压，适用于室内全配电高压设备在交流50Hz、额定电压3.6 KV、10KV、额定电流1,000 A、额定开断电流31.5kA的单母线系统中接收或分配电能

结构特点

GG-1A高压开关柜是开路型。基本框架结构用角钢焊接。前面板由薄钢板压制而成。柜子后面没有保护板。柜子被薄钢板隔开。机柜的上部是断路器室，下部是隔离开关室。它具有程序阻塞功能，使用安全可靠。

它有五个防止误操作的功能:

1.防止有载隔离开关。

2.防止误入带电区间。

3.防止断路器误分合闸。

4.防止带电接地线。

5.用接地线防止闭合。

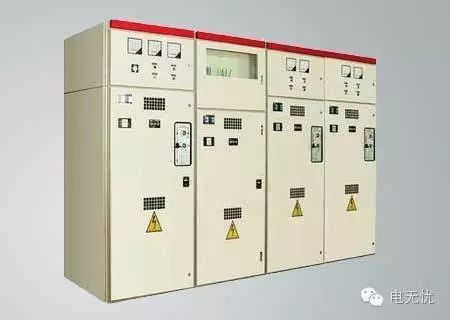

XGN系列

使用

XGN箱式固定式金属封闭开关设备主要用于3KV、6KV、10KV、50HZ三相交流电力系统电能的接收和分配。该系统具有可靠的“五防”闭锁功能，性能可靠，可广泛应用于高压电机启动、开关操作等场合。

结构特点

XGN112环网柜采用金属封闭盒结构。主开关和柜体固定安装。主回路系统的每个隔间都配有减压装置和通道。每个隔间都可靠接地并完全关闭。外壳防护等级达到IP3X。F1(R)N312D型三位负载开关安装在开关室内。负载开关的外壳由环氧树脂制成，并充有六氟化硫气体。

:XGN 10箱式固定式交流金属封闭开关设备用于3.6千伏和10KV三相交流50Hz系统，作为室内接收和分配电能的成套配电设备，具有电路控制、保护和监控功能。总线系统是单总线和带旁路总线的单总线，可以导出双总线结构。

具有一整套机械防误闭锁装置，性能可靠，功能齐全，结构简单，操作方便。

开关柜的主开关采用SNL0-10系列低油断路器和ZN28A-10系列真空断路器。断路器应配备CDl0系列电磁驱动机构或CT8弹簧驱动机构。真空断路器还可配备CDl7系列电磁操作机构、CTl7或CT19B弹簧操作机构。隔离开关采用GN30-10旋转隔离开关系列产品。

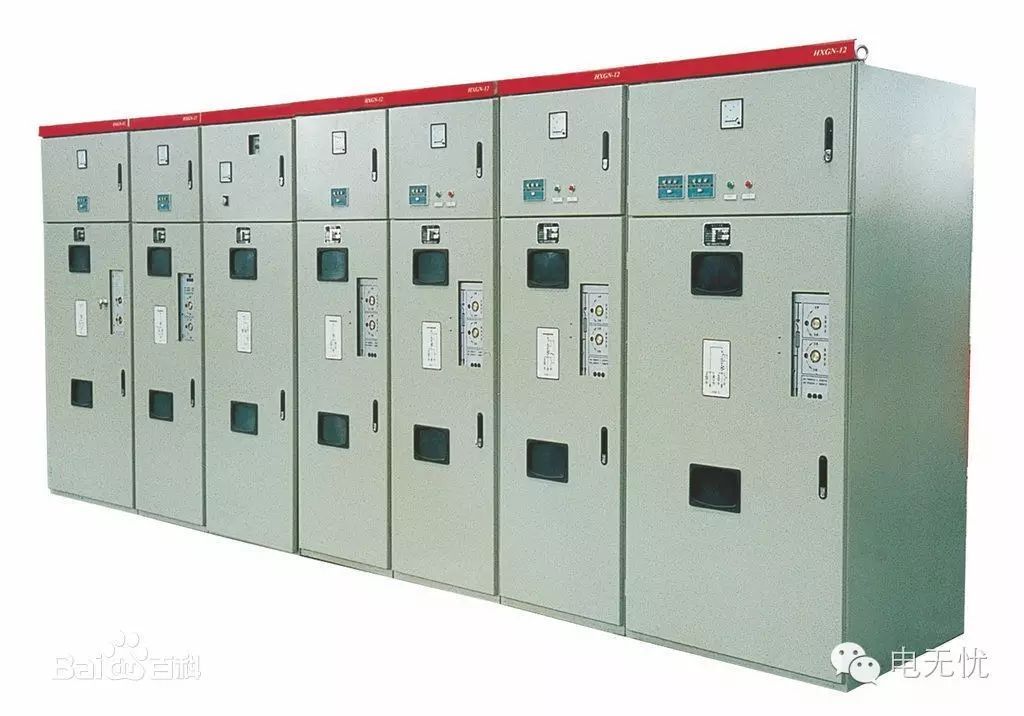

HXGN系列

使用

HXGN-10型高压开关柜，是一种室内箱式交流金属封闭开关设备，三相交流额定电压为10kV，额定频率为50Hz。适用于工厂、车间、住宅小区、高层建筑等场所的配电系统、环网供电或双电源辐射供电系统，起到验收、配电和保护的作用，也适用于箱型变电站。

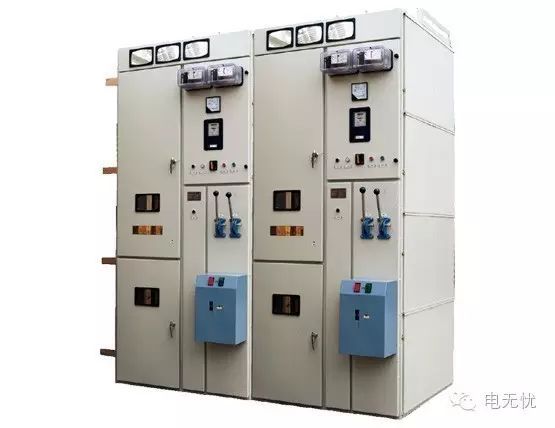

JYN系列

使用

1.JY40.5型间隔式交流金属封闭开关设备是一套室内成套的三相交流50Hz单母线系统，用于接收和分配40.5千伏网络电源。该开关柜具有防止断路器误操作、带负荷推拉手车、带电挂接地线、带地送电和防止误入带电区间的功能。

2.JY N10型可拆卸交流金属开关设备用于交流50Hz额定电压10kV单母线系统。其额定电流可达2500安，额定开关电流和厂内功耗可达31.5千安。作为发电厂的主柜变电站中控发电机，变电站接收、馈电和厂内电源，也适用于工矿企业大型交流高压电机的启动和保护。

3.JYN–3(F)和6(F)双层手车式高压开关柜本产品具有结构设计合理、保护性能好、分断能力强、动态热稳定性好、互换性强、使用维护安全方便等优点。适用于发电厂、变电站等室内场所、工矿电气室、高层建筑等。本产品的辅助电路一一对应。用户只需根据负载选择主电路方案。有79种主要电路方案可供选择。

结构特点

1.JY40.5型间隔式交流金属封闭开关设备，该开关柜型室内保护成套设备由柜体和手车组成。柜体由角钢和钢板折弯而成，分为手车室、母线室、隔离触头室、电缆室、继电器室和端子室。手车室与隔离触头室和电缆室之间用绝缘材料制成的隔板隔开，并设有绝缘阀，其余房间用接地金属隔开，属于封闭区间开关柜。

2.JYN2–10型可拆卸交流金属封闭开关设备。整个设备由两部分组成:固定外壳和可拆卸部件，全部由弯曲钢板焊接而成。外壳由钢板分为手车间距、电缆间距等间距。隔板可拆卸，便于维护。

主电路隔离触点配有触点盒以闭合三相隔离触点。

手工艺品分为断路器手工艺品、电压互感器手工艺品、电压互感器和避雷器手工艺品、电容器和避雷器手工艺品、隔离手工艺品、熔断器手工艺品、接地手工艺品和手工艺品。手推车进出工作位置灵活可靠，定位准确。整个设备配有一系列完整的联锁机构，防止误操作。

3.JYN–3(F)和6(F)双层手车式高压开关柜开关柜分馈线柜和受电柜。进料柜的整个柜体由固定双层外壳和带滚轮的活动部件(手车)组成；受电柜配有高压隔离开关和PT手车进行测量和保护。该柜具有良好的防误操作功能。在开关柜范围内设计了一系列联锁装置，以确保安全和正确操作。

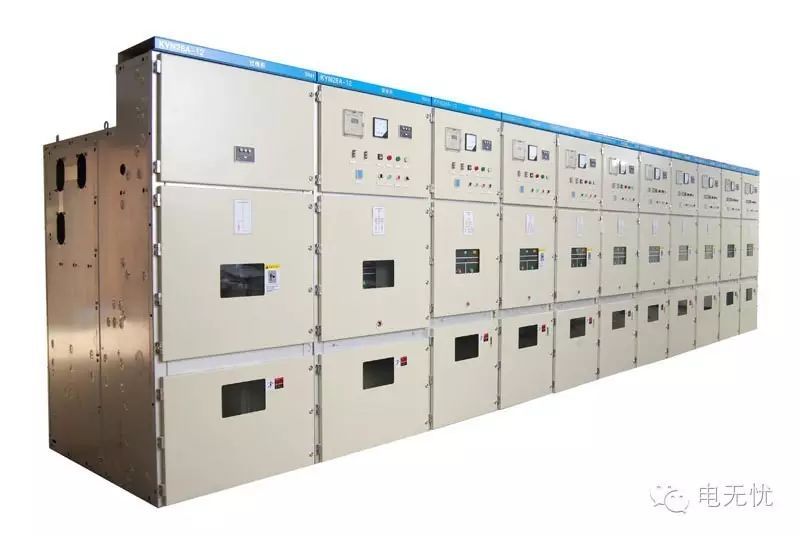

KYN系列

使用

1.KYN-10型室内交流金属铠装可拆卸开关设备手车柜适用于交流50Hz额定电压10kV中心点不接地的单母线和单母线分段系统的室内成套配电设备，适用于各类发电厂、变电站及工矿企业控制、保护和监控网络电能的接收和分配电路。

2.KYN-(氟-碳)室内铠装双层移动式开放式交流金属封闭开关设备是一种3.6~12kV三相交流50Hz、单母线和单母线分段系统的成套室内开关设备。主要用于发电厂、变电站、冶金、造纸、石化、纺织和工矿企业的高压配电设备，可用于电机、变压器和电容器的控制和保护。

3.KYN-12/1250-31.5室内铠装可拆卸交流金属封闭开关设备是一套完整的3.12KV、三相交流50Hz单母线和单母线分段系统。主要用于发电厂、中小型发电机的发电、工矿企事业单位的配电、电力系统二次变电所的受电和输电、大型高压电动机的起动等。用于控制、保护和监控。

结构特点

1.KYN室内交流金属铠装可拆卸开关设备满足水电部提出的高压开关柜五防功能要求。

2.KYN室内铠装双层移动式开放式交流金属封闭开关设备是KYN室内铠装双层移动式交流金属封闭开关设备的一部分，可与KYN室内铠装双层移动式交流金属封闭开关设备配套使用，形成组合配电装置。这是一个双层装甲的F-C机柜。一侧开关柜可容纳两个落地式手工艺品，相当于两个单层橱柜的功能，占用面积与一个单层橱柜相同。为用户节省大量占地面积和设备投资。本产品选用的真空接触器是专为双层柜结构设计的，有电气保持和机械锁定两种结构。

3.KYN-12/1250-31.5室内铠装可拆卸交流金属封闭开关设备。柜体为铠装结构，采用中央布置，分为开路室、主母线室、电缆室和继电器仪表室。为了使柜体能够承受内部故障电弧，除继电器室外，各功能室均设有排气通道和压力收集窗，主触头为捆绑式圆形触头。

根据用户的要求，开关可配备前维护结构，以便设备可靠墙安装或背靠背安装。开关柜配有安全可靠的联锁装置，完全满足“五防”闭锁要求。

一、断路器手车在推拉过程中，不能合闸；

b、断路器手车只能在试验位置或工作位置，才能闭合，而在断路器闭合时，手车不能从工作位置拉出；

c、只有当接地开关处于断开位置时，断路器手车才能从试验位置移动到工作位置；只有当断路器手车处于试验位置或柜外时，接地开关才能接通或断开；

d .当接地开关处于断开位置时，后门不能打开；

e .当手车处于工作位置时，二次插头被锁定，不能拆卸。

除了用于手车在断路器室的底盘框架两侧移动的固定导轨外，为了便于断路器的观察和检查，在固定导轨的两侧专门设置了可抽出的延伸导轨。当断路器打开时，两个延伸导轨可以从柜中拉出，这样手推车可以直接从柜中移动到柜外的延伸导轨上。
