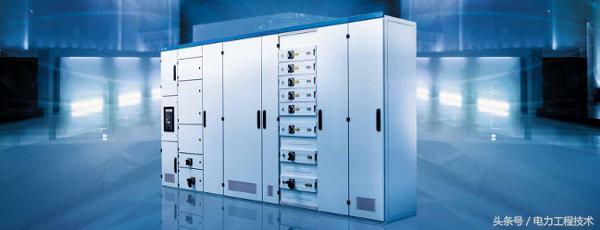

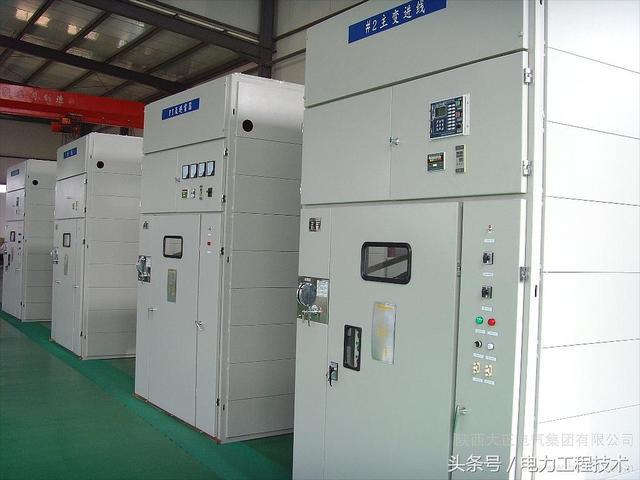

开关柜(开关柜)是一种控制各种设备开关的电气设备。开关柜外线首先进入机柜中的主控开关，然后进入子控制开关，每个子电路根据需要进行设置。如仪表、自动控制、电机磁开关、各种交流接触器等。

一些还具有高压和低压腔开关柜，高压总线，例如发电厂，一些还具有低循环减载以保护主要设备。开关柜内的元件主要包括断路器、隔离开关、负载开关、操作机构、互感器和各种保护装置。对于开关柜有许多分类方法，例如，断路器的安装方法可分为拆卸式开关柜和固定式开关柜；或者根据机柜的结构，可以分为开放式开关柜，金属封闭式开关柜，金属封闭式开关柜；根据电压等级的不同，可分为高电压开关柜，中电压开关柜和低电压开关柜。

按电压等级分类

根据电压等级的分类，ac100 v及以下通常被称为低电压开关柜(例如，PGL，GGD，GCK，GBD，MNS，等等。)，ac100 v及以上被称为高电压开关柜(例如，GG-1A、XGN15、KYN48等。)，有时高压柜内的电压为交流10kV，也称为中压柜(如XGN15 10kV环网柜)。

按电压波形分类

分为:交流开关柜，DC 开关柜。

按内部结构分类

取款开关柜(例如GCS，MNS，等等。)，固定开关柜(例如GCK，GGD，等等。)

按目的分类

进线柜、出线柜、计量柜、补偿柜(电容柜)、转角柜和母线柜。

高压开关柜时的“五项预防措施”

1.高压开关柜真空断路器小车在试验位置闭合后，小车断路器不能进入工作位置。(防止带负荷关闭)

2.当高压开关柜的接地刀处于闭合位置时，小车断路器不能接通或断开。(用接地线防止闭合)

3.当关闭高电压开关柜的真空断路器时，外壳的后门应与接地刀上的机器和柜门锁定。(防止误入带电区间)。

4.工作时高压开关柜的真空断路器闭合，接地刀不能投入运行。(防止带电接地线)

5.高压开关柜的真空断路器在闭合时不能退出台车式断路器的工作位置。(防止加载拉刀制动)

高电压开关柜正常工作条件:

{！-PGC _列- }

1.环境温度:环境空气温度不得超过40℃(上限)，一般区域为-5℃(下限)，严寒区域可为-15℃。如果环境温度太高，金属的导电性将降低，电阻将增加，表面氧化将加剧。另一方面，过高的温度会大大缩短机柜内绝缘部件的使用寿命，降低绝缘强度。另一方面，过低的环境温度会在绝缘部件中产生内应力，并最终导致绝缘部件的损坏。

2.海拔:一般不超过1000米。对于安装在海拔1000米以上的设备，外部绝缘的绝缘水平应乘以所需的绝缘耐受电压，再乘以校正系数Ka

IP3X防止直径大于2.5毫米1的物体。防止直径大于2.5毫米的固体进入外壳；2.防止厚度(直径)大于2.5毫米的工具或电线接触机柜中的带电部件或活动部件

IP4X防止直径大于1毫米的物体。防止直径大于1毫米的固体进入外壳；2.防止厚度(直径)大于1毫米的工具或金属线接触带电部件或活动部件IP5X防尘1。防止灰尘进入影响产品的范围；2.完全防止接触机柜中的带电部件或活动部件

IP6X防尘密封1。完全防止灰尘进入外壳；2.完全防止接触机柜中的带电部件或活动部件

机柜中的电气元件:

1.机柜中常见的主要电气部件(主电路设备)包括以下设备:简称CT

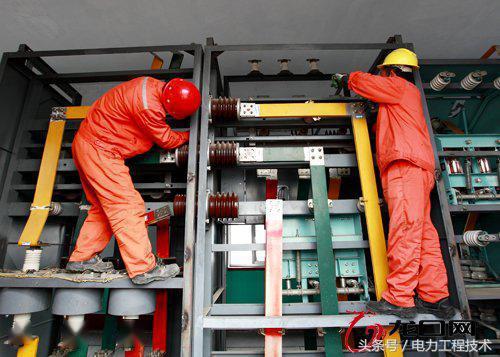

[绝缘部件，如穿墙套管、接触盒、绝缘体、绝缘热收缩(冷收缩)护套]主母线和分支母线

高压电抗器[如串联型:CKSC及起动电机型:QKSG]负荷开关[如FN212(L)，FN112(Z)]高压单相并联电容器[如BFF130-1]等
