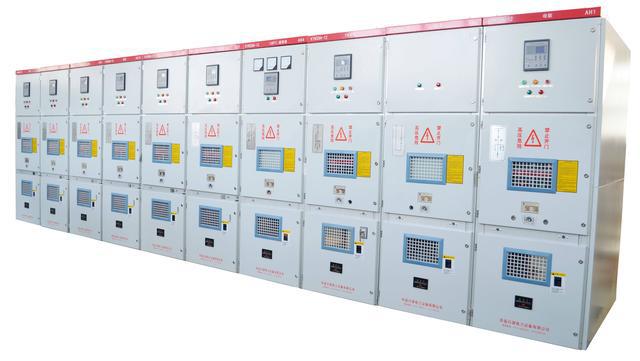

KYN28A是一种3.6~15KV电压中心型开关柜型，因其优越的性能和结构而被广泛使用。然而，仍有许多人不完全理解KYN28A 开关柜，设计笑话，操作事故，甚至个人简单地选择老XGN，GG-1A和HXGN机柜，结构复杂，操作不便，维护困难。为了让更多的人了解和使用KYN28A开关柜，本文分析了KYN28A开关柜的一些特点和性能。

KYN28室内金属铠装开关设备是在KYN 28室内金属铠装开关设备基础上的升级产品。KYN28A的每个隔间都随着安装在内部的部件的变化而变化，电气方案也在不断变化。

1定义

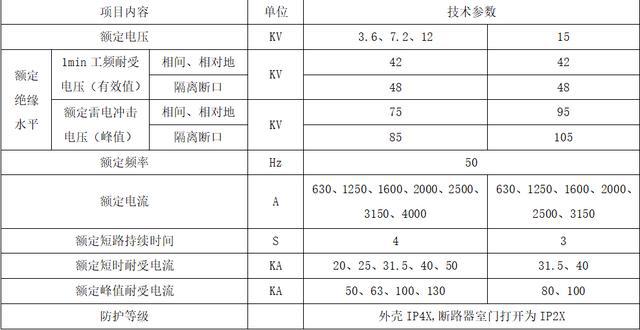

2技术参数

3结构特征

3.1柜体形状和尺寸

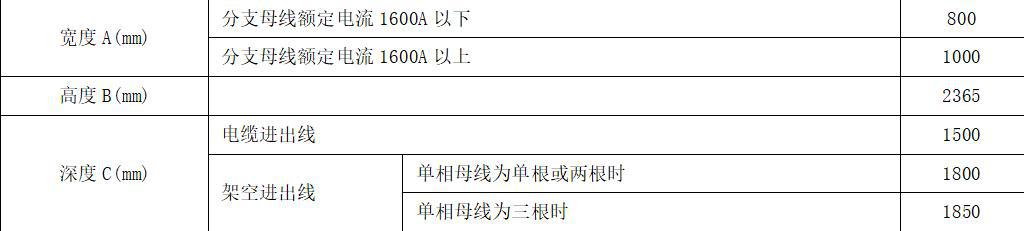

3 . 1 . 1 12kv及以下的机柜

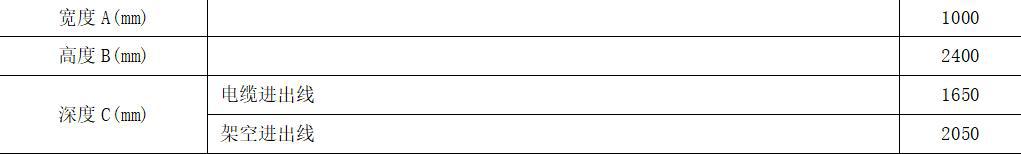

3.1.2 15KV柜体

3.2机柜结构

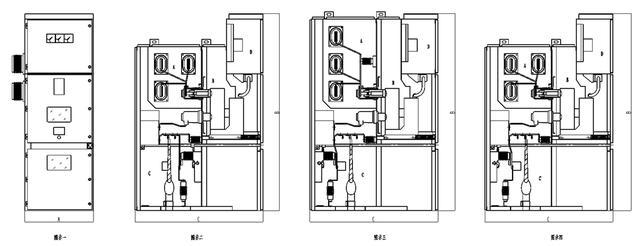

开关柜由固定柜体和可抽出部分(缩写为手车)组成，如上图所示。开关柜被隔板分成功能单元。柜体外壳和各功能单元隔板用镀铝锌钢板螺栓连接。它具有很强的耐腐蚀性和抗氧化性，并且具有比相同钢板更高的机械强度。该功能单元大致可分为四个部分，即母线室(A)、断路器手车室(B)、电缆室(C)和继电器仪表室(D)。每个单元外壳都接地。

3.2.1公共汽车室(a)

母线室主要用于承载该柜主母线和分母线的取送电。主母线通过穿墙套管与套管隔离。同时，穿墙套管确保了机柜间主母线的稳定性和平滑度。分支母线的一端与主母线重叠，另一端通过上静触头盒与手车连接。随着科学技术的发展，电器的容量和配电电流都在增加，主母线的数量也在增加。

因此，“引脚”排列(图2和图4)和“1”排列(图3)出现在主总线上。当主母线的数量为1或2时，为了节省镀铝锌板材料，主母线通常布置成“销”形，但也可以布置成“1”形。然而，如果有3辆主公共汽车，主公共汽车必须以“1”形排列。由于“1”布置，为了确保电气间隙和爬电距离，母线室被加高，从而形成行业中的一个通用术语——“等高柜”(图3)。

3.2.2断路器手车室(b)

断路器手车室是安装手车的特殊功能单元。一般来说，可放置在断路器手车室内的手工艺品分为断路器手工艺品、计量手工艺品、电压互感器手工艺品(PT手工艺品)、接触器手工艺品(FC手工艺品)和隔离手工艺品。相同规格的手工艺品可以完全互换。手车的上触头通过活动板(阀)与上静触头盒连接，下触头通过活动板(阀)与下静触头盒连接。手推车通过下方可拉出的水平隔板进出，并与前曲柄结合。根据移动位置的不同，断路器的行程可分为隔离位置、测试位置和工作位置。应在试验位置和工作位置安装锁定装置，以确保手车在上述位置时不能自由移动，并且在移动手车时必须解除联锁。

3.2.3电缆室(c)

电缆室因安装引入和引出电缆而得名。除电缆外，电流互感器、接地刀、避雷器、零序电流互感器等电气元件。都安装在电缆室里。有时，电缆室还安装有电压互感器手车或固定电压互感器。电缆室位于开关柜的底部，电气元件和电缆通过分支总线连接到较低的静态触点。电缆室左右两侧设有小控制线槽，下侧设有小接地母线和电缆密封板。

3.2.4继电器仪表室(D)

继电仪表室，又称低压室，位于断路器手车室的前上部。它以继电器命名，仪器和一些辅助部件安装在面板内部和上面。通过右上角的小线槽连接到机柜顶部的小铜排总线，提供开关柜所需的信号电源、控制电源和操作电源。

4安全

4.1绝缘距离

4.1.1电气间隙

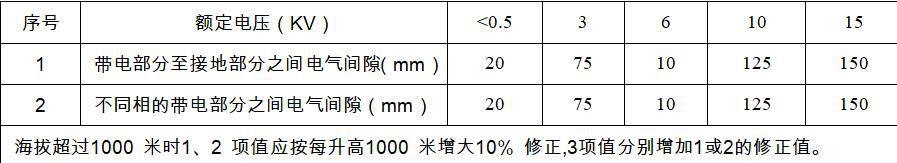

由于采用开关柜来分配三相交流电，因此必须保证相间和相对地之间有一定的距离，否则会造成短路，危害整个电力系统。当使用空气作为绝缘介质时，高度在1000米以内，电气间隙要求见表1。

表1

4.1.2漏电距离

对应于KYN28A开关柜设备，相和相对地之间的爬电距离比如下:

(1) KYN28A开关柜按照1级设计的设备，电瓷14毫米/千伏，有机绝缘16毫米/千伏；

⑵ KYN28A开关柜按2类设计的设备，电瓷18毫米/千伏，有机绝缘20毫米/千伏。

4.2五项电气预防措施

4.2.1防止负荷分离开关

断路器、负荷开关和接触器闭合时，隔离开关不能动作，可大大减少电弧对设备的损坏。KYN28A开关柜表示当KYN28A开关柜运行时，禁止摇动手车。

4.2.2防止假分、假断路器、负荷开关、接触器

只有当操作说明与操作设备相对应时，被操作的设备才能被操作，任何错误或非法操作都不能操作设备。KYN28A开关柜的二次控制元件和保护电路的设计中充分考虑了这一点，断路器手车本身装有防跳和闭锁装置，从而在更大程度上防止误操作。

4.2.3当接地开关处于闭合位置时，防止断路器和负载开关闭合

只有当接地开关处于断开状态时，隔离开关或手车才能闭合到工作位置，断路器和断开开关才能操作闭合。这是通过KYN28A机械结构设计中的机械联锁和电气联锁实现的。

4.2.4防止接地开关充电时误合。

隔离开关或手车只能在断路器打开和闭合时操作，接地开关只能在手车从工作位置退回到测试位置时闭合。这是通过KYN28A机械结构设计中的机械联锁实现的。

4.2.5防止误入带电房间

只有当车厢没有充电时，门才能打开进入车厢。当设计KYN28A开关柜时，一般通过在电缆室和后门安装电磁锁来实现。对于配备有接地刀的开关柜而言，电缆室和后门不能在断开位置开关柜打开，因为接地刀在操作传动机构时已经考虑了这个问题。因此，在安装接地刀的KYN28A开关柜处，不得安装电磁锁。

4.3故障压力释放

手车室、公共汽车室和电缆室上方设有泄压装置。当断路器和母线中出现内部故障电弧时，随着电弧的出现，开关柜内部气压上升。安装在门上的特殊密封环密封了机柜的前部。安装在顶部的减压金属板将自动打开，释放压力和废气，从而确保操作员和开关柜设备的安全。

4.4除湿装置

KYN28A开关柜通常安装在建筑物的首层或地下室。几乎没有通风，阳光更少。一般来说，室内湿度相对较高，有些地方甚至会出现结露，对电力安全运行构成很大威胁。为了避免这些条件造成的影响，KYN28A开关柜设计有温度和湿度控制装置。在上述情况下，分别安装在断路器手车室和电缆室的加热器将自动启动进行加热和除湿，以确保KYN28A开关柜的安全运行。

4.5操作指示器

为了直观了解KYN28A开关柜的运行情况，防止误操作，在KYN28A开关柜的面板上安装了开关状态综合指示器，电源、除湿装置、手车和接地刀的运行状态一目了然。站在机柜前面，通过操作指示装置可以清楚地了解KYN28A开关柜的工作状态。

4.6接地装置

电缆室内单独安装一根40*8接地铜排。铜排可以穿过相邻的柜体，与柜体接触良好。同时，它可以被机柜中直接接地的组件使用。由于KYN28A整个柜体采用镀铝锌板拼接，整个柜体处于良好的接地状态，确保操作人员在操作过程中接触柜体的安全。

设备安装

KYN28A开关柜安装基础的施工应符合《电力建设施工及验收技术规范》。一般来说，混凝土要浇两次。首次采用开关柜安装结构构件，即角钢、方钢或槽钢构件的安装基础。第二次浇筑混凝土面的补充层厚度一般为60毫米，浇筑混凝土补偿层时，混凝土高度应比构件平面低1 ~ 3毫米。

基础设施安装期间应确保安装质量。基础设施安装的技术标准为1㎡,公差为1 mm，为保证开关柜基础的合理方便施工，施工单位应提前掌握KYN28A开关柜设备的安装尺寸。具体施工细节应严格按照KYN28A开关柜设备安装尺寸图进行，如下所示。

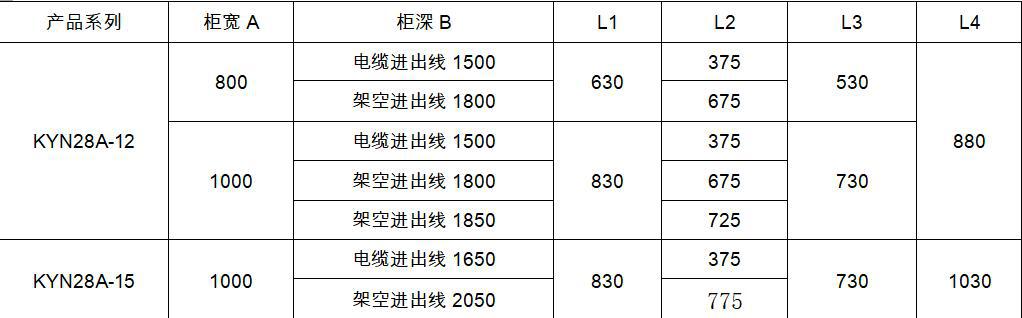

KYN28A开关柜设备安装尺寸示意图

表2

(摘自《电工技术》，原标题是《KYN28A开关柜分析》，作者是刘新虎。)
