高电压开关柜在电力系统的发电、传输、配电、功率转换和消耗中起开/关、控制或保护作用。高压柜的组成主要包括高压断路器、高压隔离开关和接地开关、高压负荷开关、高压自动重合闸和分段器、高压操作机构、高压防爆配电装置和高压开关柜。

高电压开关柜的成分和成分

成分开关柜:

开关柜应满足GB 3906-1991“3-35千伏交流金属封闭开关设备”的相关要求。它由柜体和断路器组成，具有架空进出线、电缆进出线、母线连接等功能。

柜体由外壳、电气元件(包括绝缘)、各种机构、二次端子和连接线等组成。

1.柜体材料:

1)冷扎钢板或角钢(用于焊接机柜)；

2)镀铝锌钢板或镀锌钢板(用于组装机柜)；

3)不锈钢板(不导磁)；

4)铝板(不导磁)；

2.柜体功能单元:

1)主母线室(一般情况下，主母线布置为“pin”或“1”两种结构；

2)断路器室；

3)电缆室；

4)继电器和仪表室；

5)柜顶小母线室；

6)二级端子间。

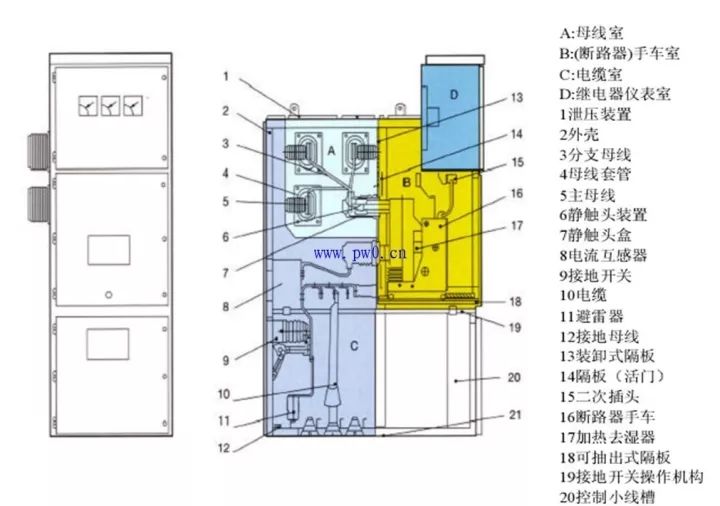

高电压开关柜结构图

高电压开关柜内部电气元件

1.机柜中常见的主要电气部件(主电路设备)包括以下设备:

电流互感器的简称[如LZZBJ 9-10]；

电压互感器缩写为PT[如JDZJ-10]；

接地开关[例如JN15-12]；

避雷器(钢筋混凝土吸收器)[例如HY5WS单相型；JBP TBP组合式]

隔离开关[如GN19-12、GN30-12、GN25-12]；

高压断路器[例如少油型(S)、真空型(Z)、SF6型(L)]

高压接触器[例如JCZ3-10D/400A]

高压熔断器[例如RN12、XRNP-12、RN12]；

变压器[例如，SC(L)系列干式变压器，S系列油变压器]；

高压现场显示[GSN-10Q型]；

绝缘零件[如穿墙套管、接触盒、绝缘体、绝缘热收缩(冷收缩)护套]:

主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]；

负载开关[例如FN26-12(L)，FN16-12(Z)]；

高压单相并联电容器[如BFF130-1]等。

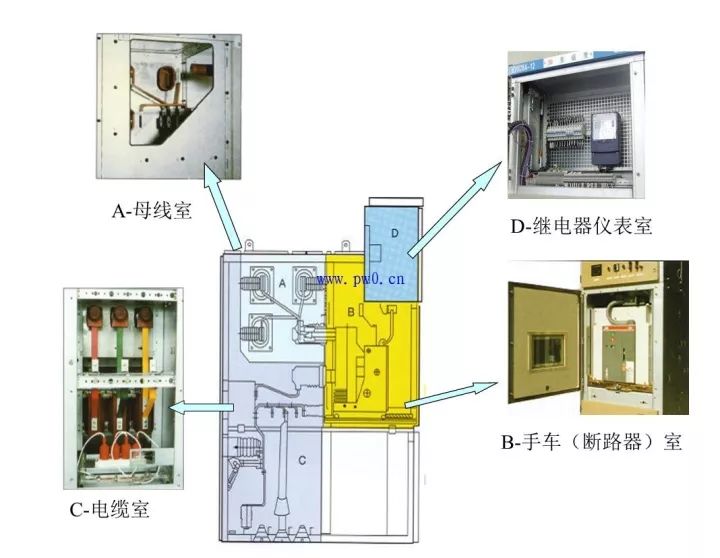

高电压开关柜成分图

2.机柜中常用的主要二次元件(也称为二次设备或辅助设备，指用于监控、控制、测量、调节和保护一次设备的低压设备)包括继电器、电度表、电流表、电压表、功率表、功率因数表、频率表、保险丝、空气开关、转换开关、信号灯、电阻器、按钮、微机综合保护装置等。

高电压开关柜几个容易出问题的元件

通常，高电压开关柜失效，通常一个或几个元件失效。以下组件很容易出现故障:

1.电缆

电缆故障通常是相间短路。由于放电时间长，即使是单相短路也会慢慢演变成两相或三相短路。此时，有必要检查故障点，只有在正确处理故障时才能接通电源，否则会有更多的设备烧毁。

2.电压互感器

电压互感器故障通常会导致一次侧熔断器熔断，电压互感器内部的匝间、层间、相间和一相接地可能会导致一次侧熔断器熔断。当电压互感器二次侧发生故障时，如果二次侧熔断器选择过大，很容易造成一次侧熔断器烧坏。一旦10kv电源接地，其他两相的对地电压将增加到根号的三倍，这将导致更大的电流并熔断保险丝。

3.电流互感器

电流互感器的故障通常是铁芯过热，严重时容易使互感器开裂。电流互感器运行中，如果过载、二次开路或绝缘损坏导致放电，会引起异常声音。此时，需要分析原因并采取相应措施解决故障。

4.避雷器

避雷器作为保护开关设备的主要部件，应定期检修。通常，电涌放电器的故障是由磁绝缘损坏或直接爆炸引起的。如果发生故障，应及时更换电涌放电器。
