ABB高压柜是行业领先品牌。最近，以ABB高压柜的五防结构为主题，对其五防闭锁装置进行了探讨。

开关柜的五种防御是什么？

1、防止负荷分离开关。(隔离开关不能在断路器、负载开关和接触器闭合状态下操作。)

2、防止假分、假断路器、负荷开关、接触器。(只有当操作说明与操作设备相对应时，才能操作被操作的设备)

3.当接地开关处于闭合位置时，防止其闭合断路器和负载开关。(只有当接地开关处于断开状态时，隔离开关或手车才能闭合到工作位置，断路器和断开开关才能操作和闭合)

4.充电时防止接地开关误合。(只有当断路器关闭时，隔离开关或手车才能操作，才能从工作位置退回到试验位置，接地开关才能闭合)

5、防止误入带电区间。(只有当车厢没有充电时，门才能打开进入车厢。电气二次防误闭锁和微机防误闭锁必须同时运行)

开关柜应具有五种预防功能。具体要求如下:

当断路器处于合闸位置时，断路器手车不能拔出。

当断路器打开时，断路器手车不能从实验位置推入。

c断路器手车处于运行位置，接地开关不能闭合。

d .当接地开关接通或断开时，断路器手车不能从试验位置推入。

e断路器手车一旦隔离插头不在位，断路器就不能闭合

f断路器手车在运动过程中，断路器不能闭合。

g断路器手车和控制电路插头应上锁。当断路器手车处于工作控制回路时，插头不能拔出。

h .当接地开关处于闭合状态时，断路器手车不能从试验位置推动工作位置。

一、电缆室门只有在接地开关处于闭合状态时才能打开；电缆室的门通电时不允许打开。

实时显示和接地开关已锁定。

k断路器应具有防跳功能，在一条指令下只能闭合一次。

让我们看看ABB的开关柜是如何实现“五防”功能的。

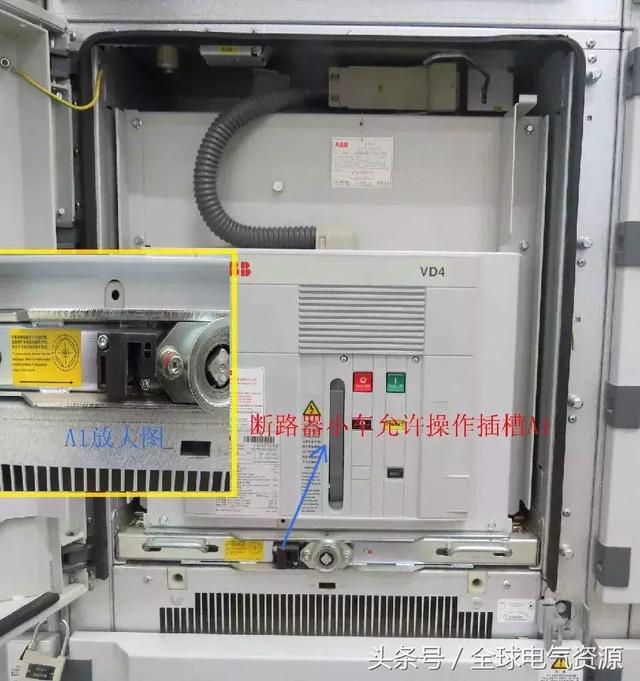

锁定1。断路器室门打开时，手车不能摆动到运行位置。

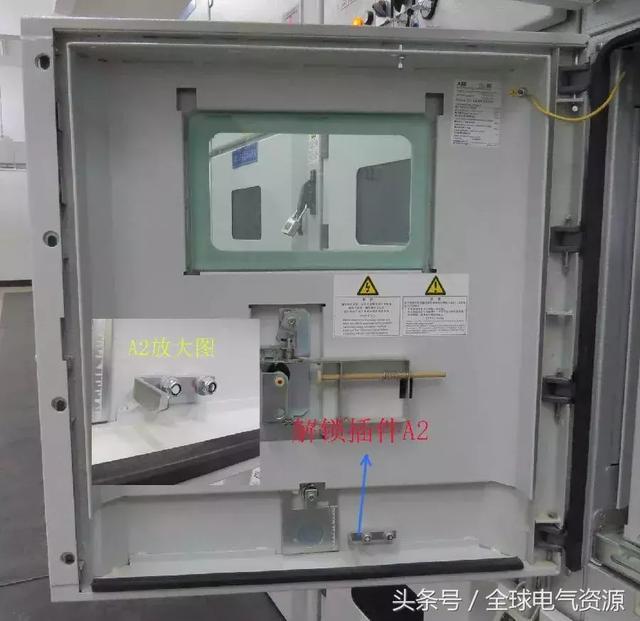

如下图所示，允许断路器手车操作插座A1和门板解锁插头A2，插座A1和门板解锁插头A2与螺杆配合实现断路器室门打开时，手车摇把不能放入手车操作插座，手车断路器不能操作。

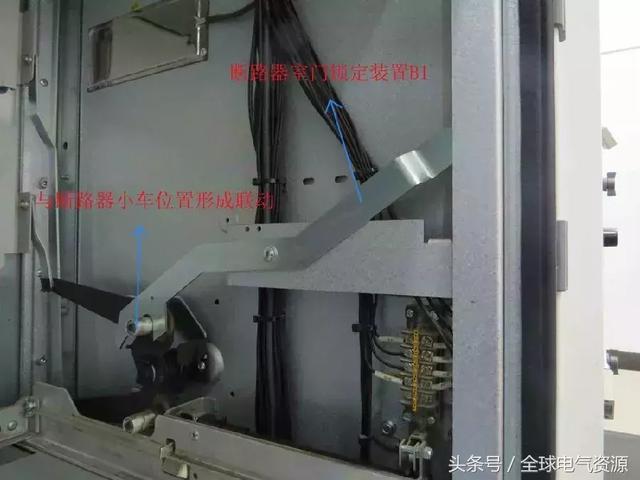

锁定2。当手车处于运行位置或中间位置时，断路器室门不能打开。

如下图所示，手车位置与断路器室门锁定装置B1相连。当手车处于工作位置或中间位置时，锁定装置B1与断路器室门锁定装置B2锁定，断路器运行时门不能打开。

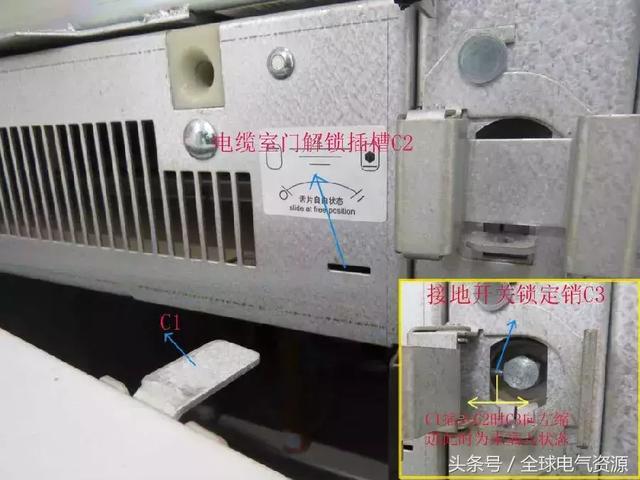

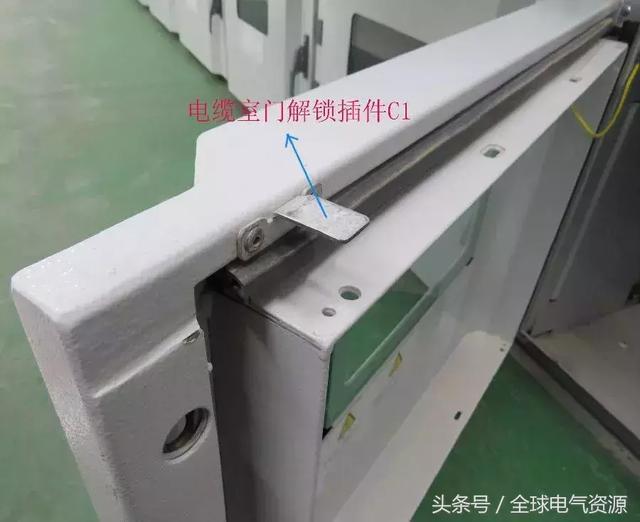

锁定3。当电缆室门打开时，接地无法操作。如下图所示。

当电缆室门解锁插入式C1并插入插槽C2时，接地开关锁销C3向左侧缩回并隐藏，这样接地操作杆可以插入接地刀操作孔并允许操作。

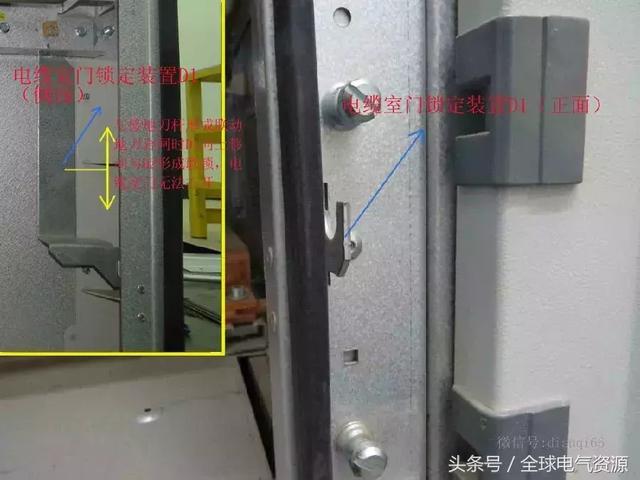

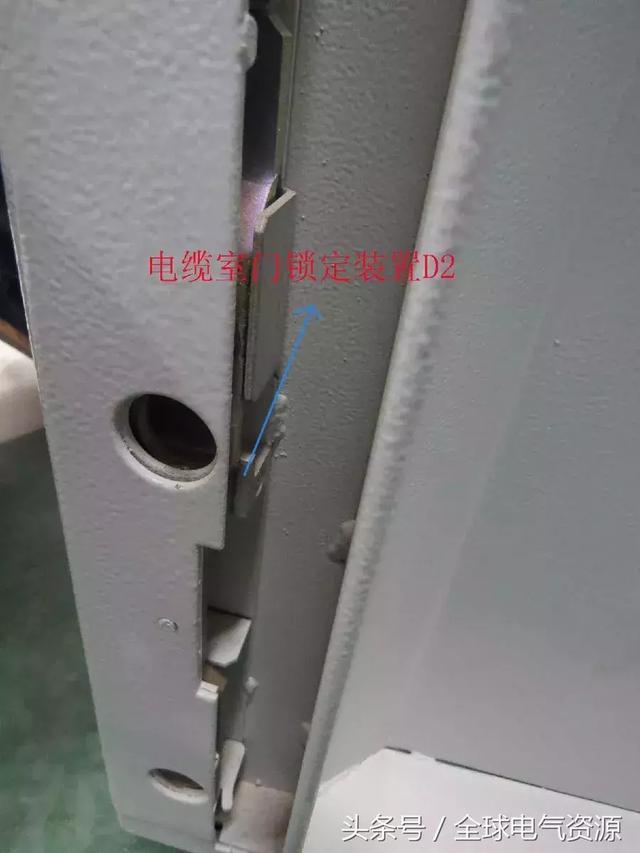

锁定4:当接地开关打开时，电缆室门和机柜后门不能打开。

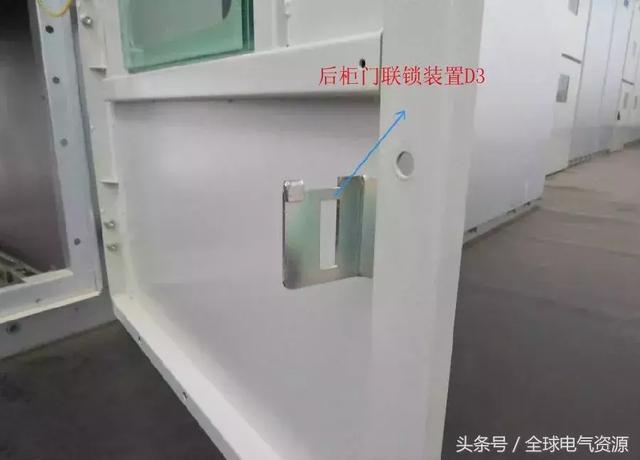

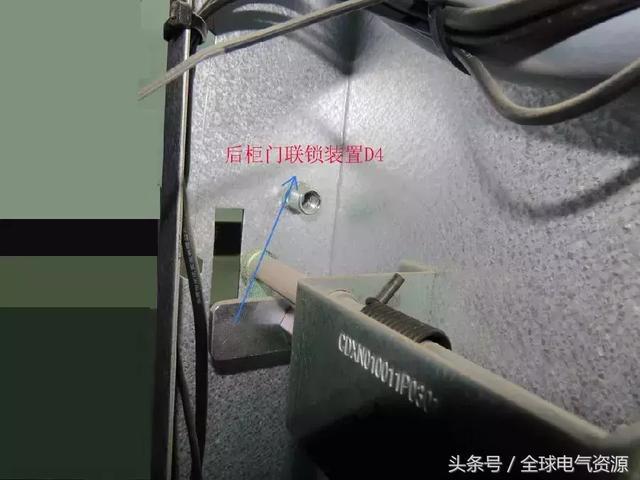

如图所示，当接地开关打开时，电缆室门锁装置D1向下移动，与电缆室门板上的D2扣合，防止电缆室门打开。后柜门的原因与此类似。D3和D4互锁，后柜门无法打开。接地开关关闭后，柜门才能打开。

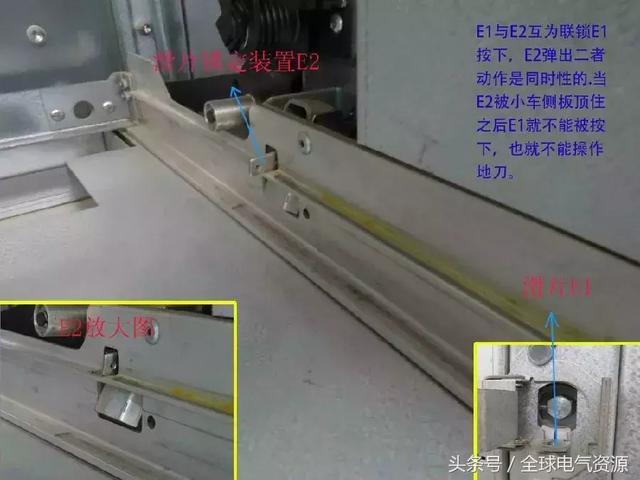

闭锁5:接地开关只能在手车“测试/隔离”或接出开关柜时接通。

如图所示，仅当手车处于测试/隔离位置或拉出时，手车侧板不会阻止锁定装置E2弹出。当E2弹出时，可以按下滑片，操作接地开关。

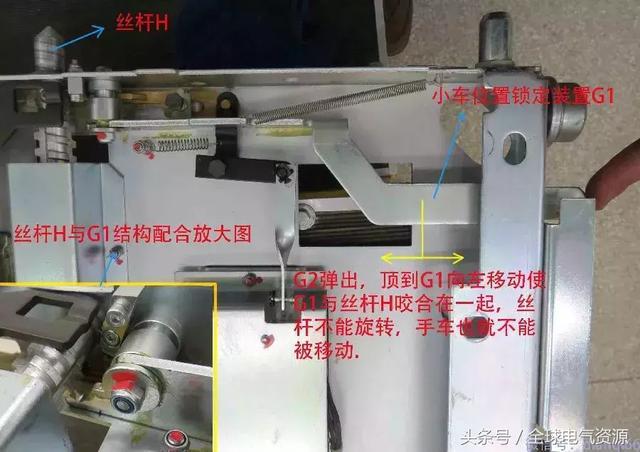

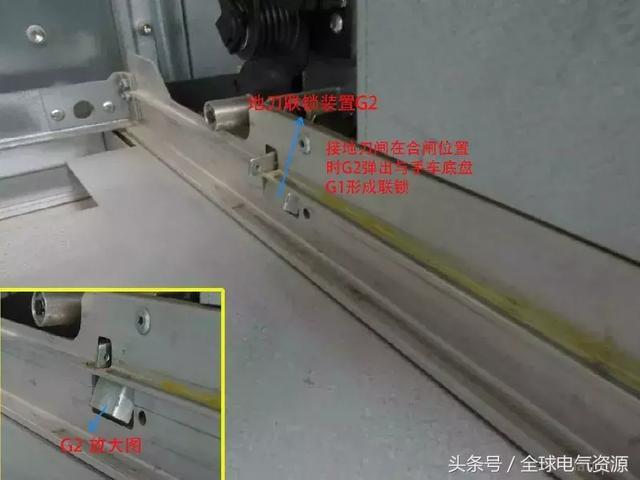

闭锁6:当接地开关闭合时，手车不能从“测试/隔离”位置移动到操作位置。

如图所示，当接地开关处于闭合位置时，G2处于弹出状态并移动到G1，G1移动到右侧。当螺杆H稍微转动时，螺杆和G1会卡在一起，导致螺杆H不能转动，手车不能移动。
