低压开关柜根据结构形式分为固定式和抽出式。今天，制造商将向您介绍它。低压GCS的提取类型为0+。

它是一种密封结构、前置操作、双面维护的低压配电装置。其型号含义:g-closed 开关柜；c-取款类型；森源电气系统。

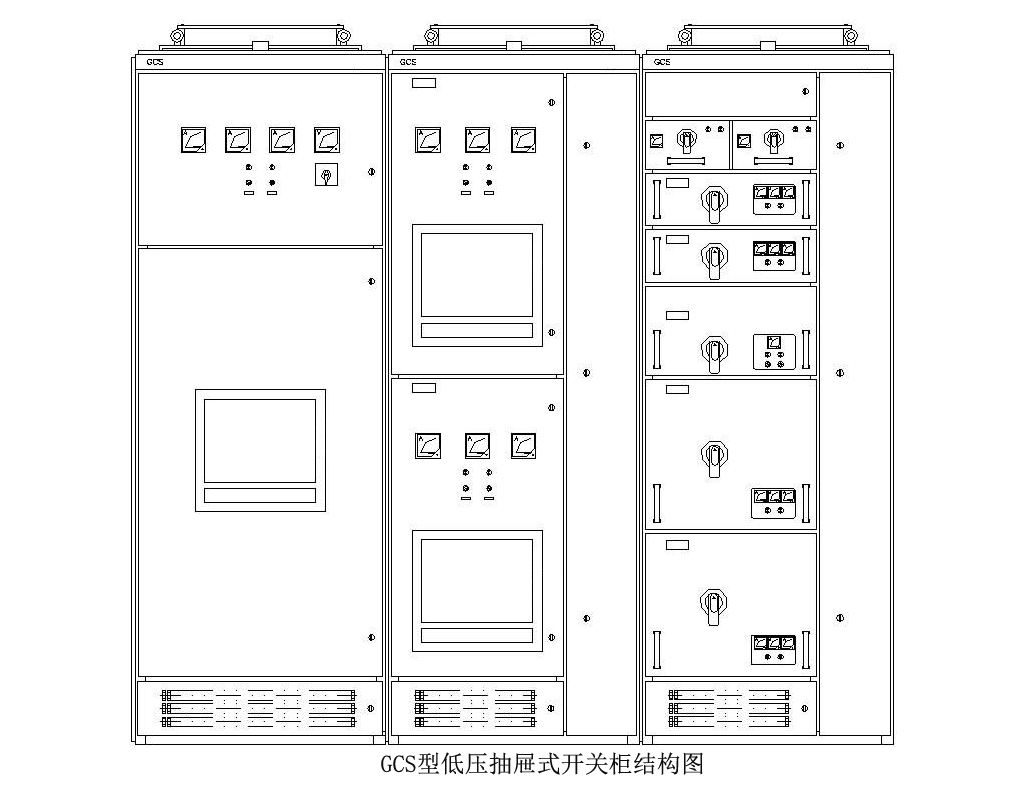

图1中示出了GCS低压抽屉式开关柜的结构。该装置的框架采用CMF钢组装和局部焊接两种结构形式，框架上设有安装孔；开关柜前门配有仪表、控制按钮和低压断路器操作手柄。等于0+的功能室是严格分开的，具有相对独立的功能。它们分为功能单元室、公共汽车室和电缆室。电缆室由二次电线和端子板组成。功能室由抽屉组成，主要低压设备安装在抽屉内。抽屉是一个独立的功能单元，在设备的每个机柜中可以布置11个1单元或22个1/2单元的抽屉。抽屉可以抽出和固定，可以任意组合和选择。功能单元的抽屉可以方便地更换。如果电路出现故障，可以立即更换备用抽屉，以快速恢复供电。抽屉进出线采用片状连接器，抽屉与电缆室的连接采用背板式结构的连接件或杆式结构的连接件；抽屉面板有明显的关闭、断裂、测试和收回迹象。抽屉配有机械联锁装置，防止误操作。

GCS开关柜密封性能好，可靠性高，占地面积小，但消耗钢材多，价格高。它具有分断和连接能力高、动态和热稳定性好、电气方案灵活、组合方便、串联性和实用性强、结构新颖、防护等级高等特点。它将逐渐取代固定类型。
