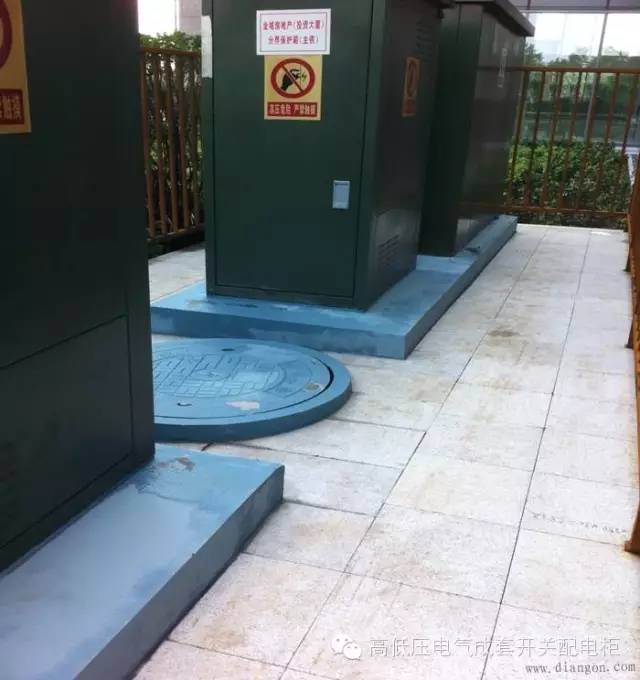

室外配电箱加护栏、接地和雨盖

基本上色，注重美观

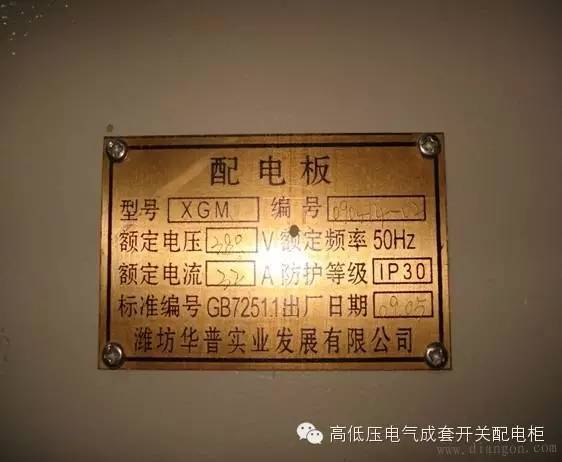

带有3C认证的铭牌

常规标准

低压电气设备、器具和材料的额定电压应为1千伏及以下交流电，1.5千伏及以下DC电压。高压电气设备、器具和材料的额定电压高于1千伏交流电和1.5千伏DC。高压系统的接线和移交测试必须符合GB50150。

接地或接零支线必须分别与相应的干线相连，不允许串联。

箱的铁皮厚度要求为1.5毫米，家用计价器箱可为1.2毫米，大箱和地柜应适当加厚。电涌保护器一般采用防雷办公室或气象局指定的产品。

看设计是否配有泄漏检测器，配电箱适当预留位置。塑壳开关和漏电保护应符合设计要求。通常，应安装设备开关。

对于那些有动力机器的人，无论是双速控制还是单速控制，都必须实现设计清晰的功率控制开关型号和品牌。

盒内的设计线必须符合要求，线径和颜色(与设计的相数和颜色一致)。箱内配线不得靠近箱内开关或设备。

需要实施建筑物的实际安装位置。由圈梁、柱子、门道、剪力墙等引起的缺陷。考虑配电箱监测站测试成本。

外壳和锁的要求:铁壳控制和隐藏和暴露锁的要求。

实现主箱的电流A数和漏电保护数以及动作时间和极限电流。实现开关和单双极功能。

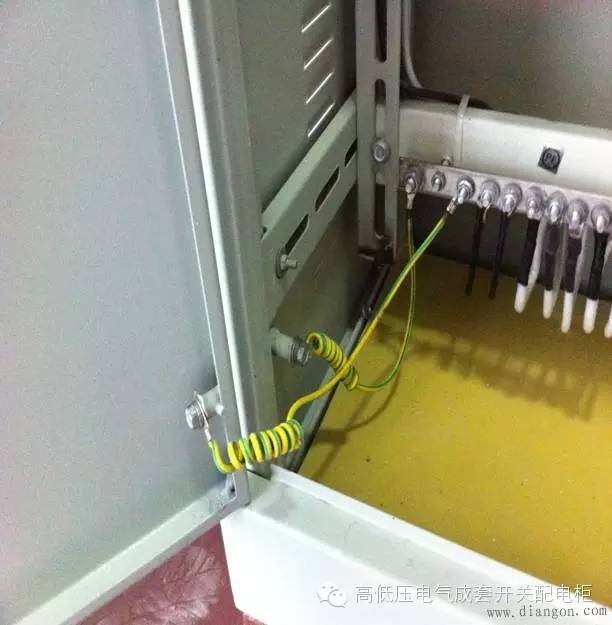

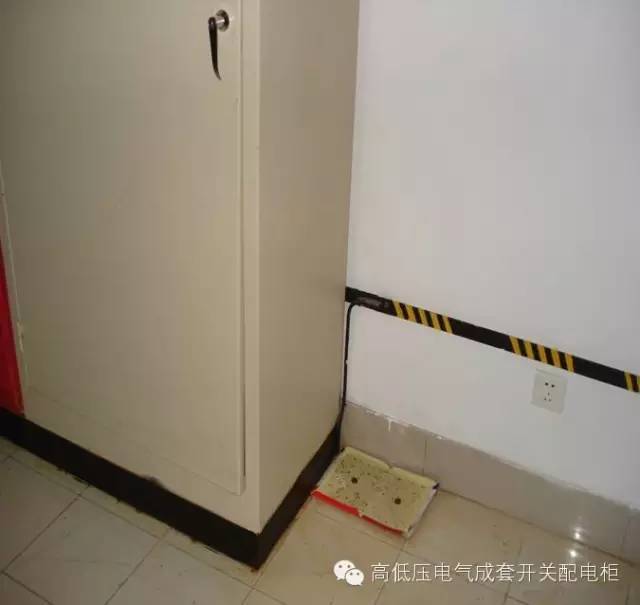

配电箱箱壳平行接地线，配电柜绝缘板应加在底部

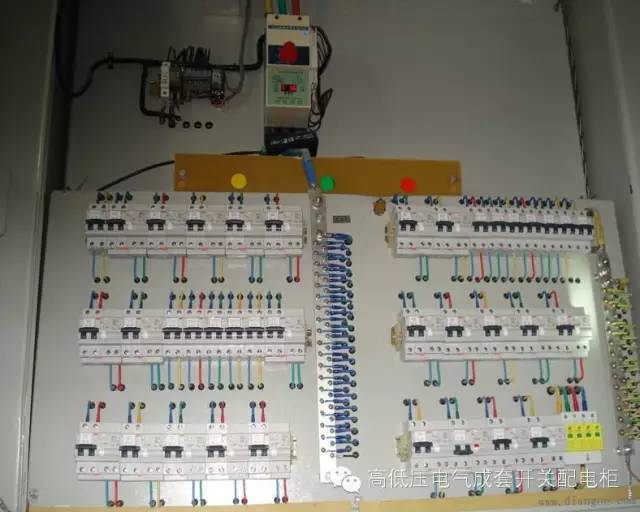

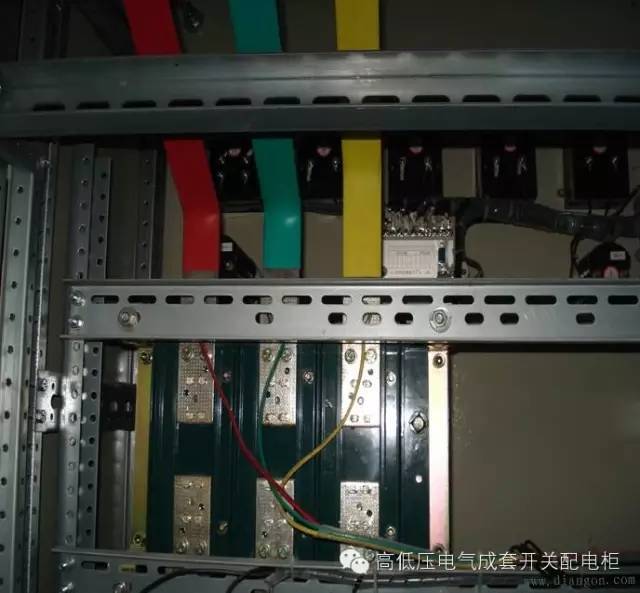

接零、接地线整齐有序(必须有小垫、弹簧垫；压线顺序方向正确)

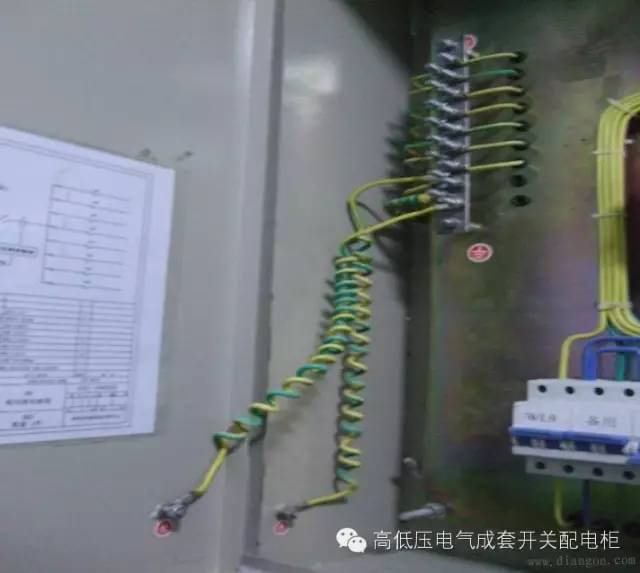

盒子和外壳并联

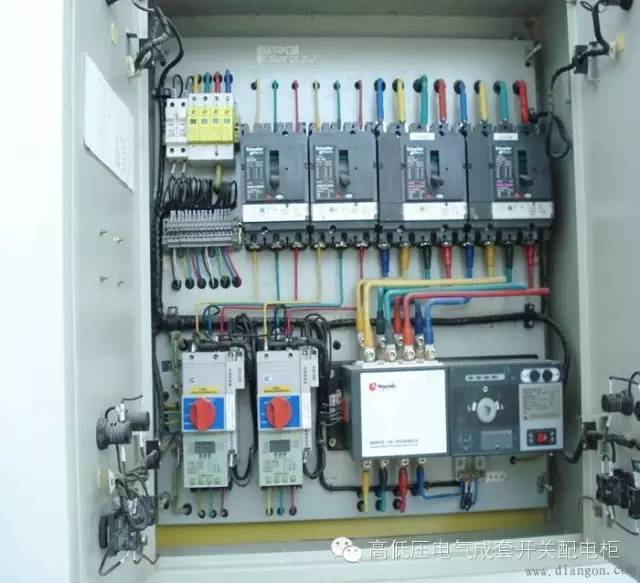

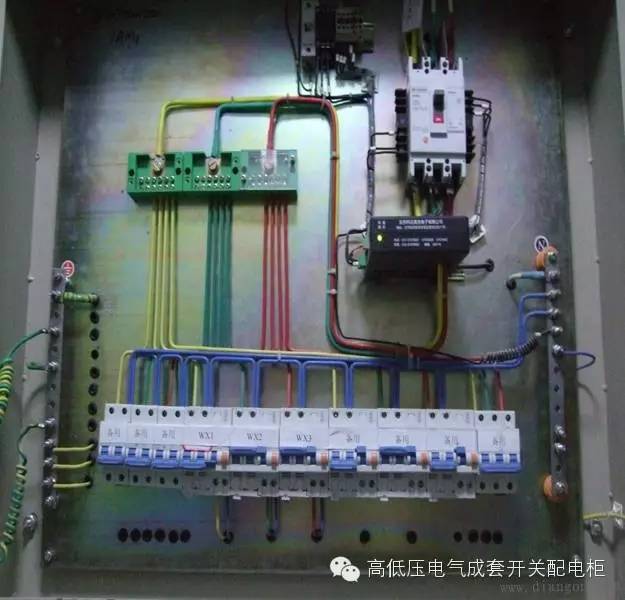

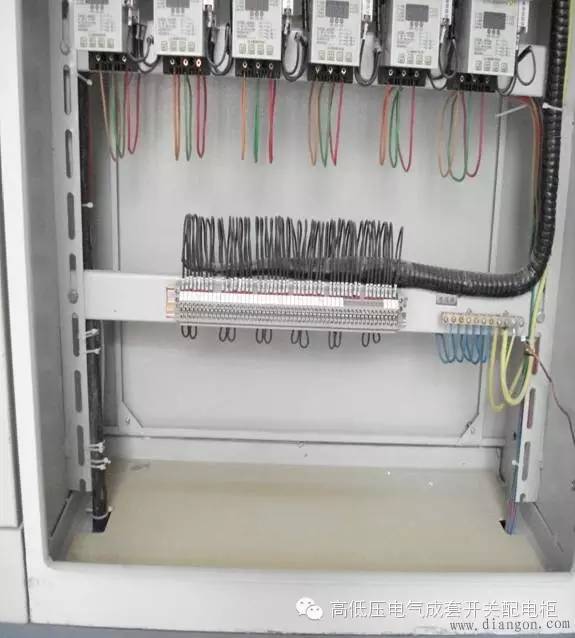

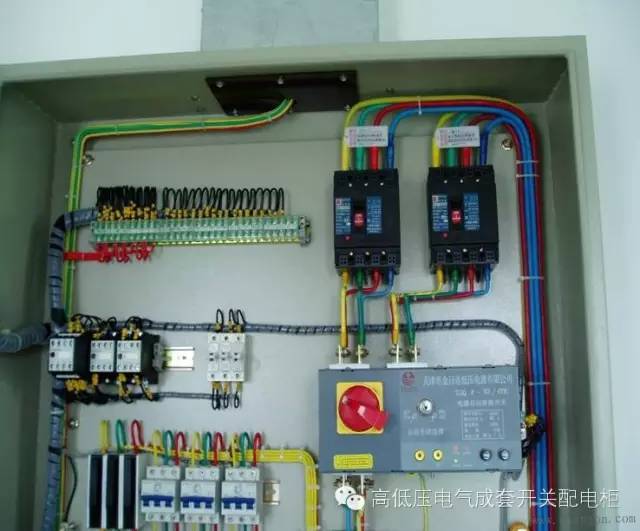

整洁的布线

管理

配电箱线路间馈线和线路对地的电阻值大于0.5M欧姆，二次线的电阻值大于1M欧姆，漏电保护装置的工作电流不大于30mA，工作时间不大于0.1S

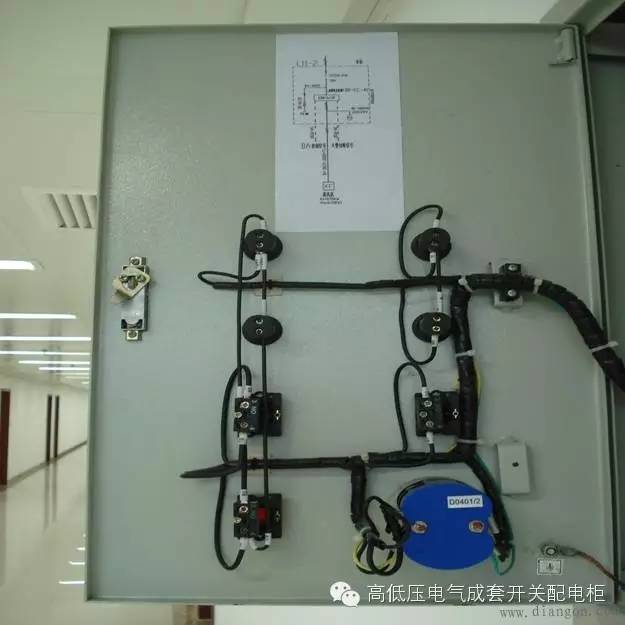

接线盒面板表面上连接电器、控制台和其他活动部件的电线应为多股铜芯线，并留有余量。塑料管应套在线束外面，以加强绝缘并捆扎成束。对于不同的电压等级，不同的控制回路应分别用清晰的标记进行绑定。与电器连接时，两端应铰接，应有不开口的端子或锡制内衬，不得松动或断裂。

可旋转部分的两端由夹子牢固地固定。

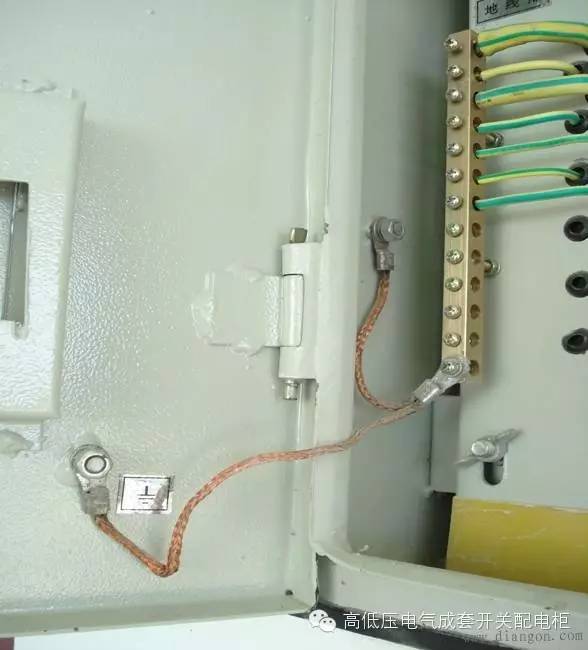

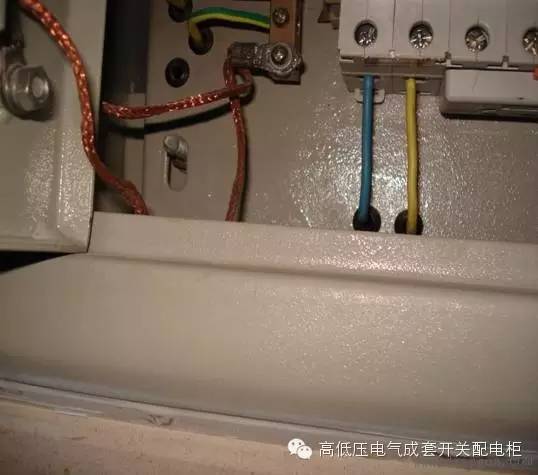

配电箱和外壳跳线

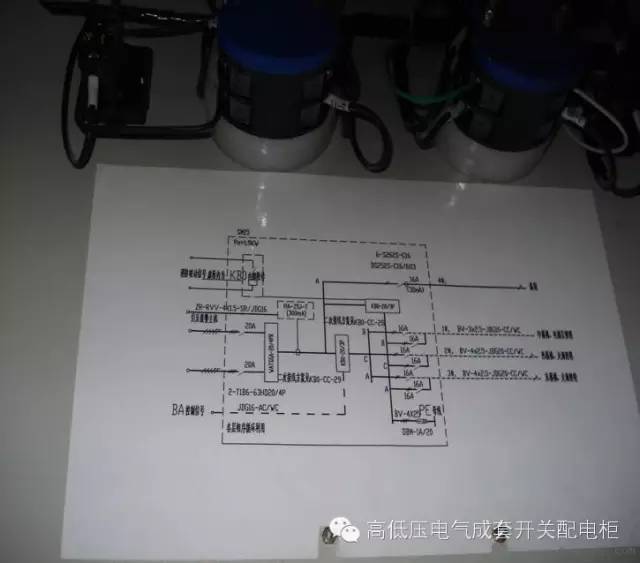

电路图被薄膜覆盖，具有很强的持久性。

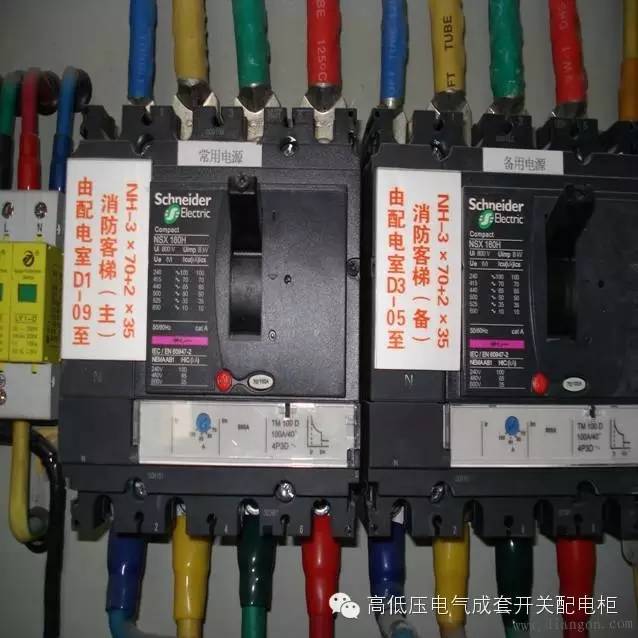

配电箱电缆表示引入位置、回路和电缆延长线

路径和目的地

次级线路的绑定

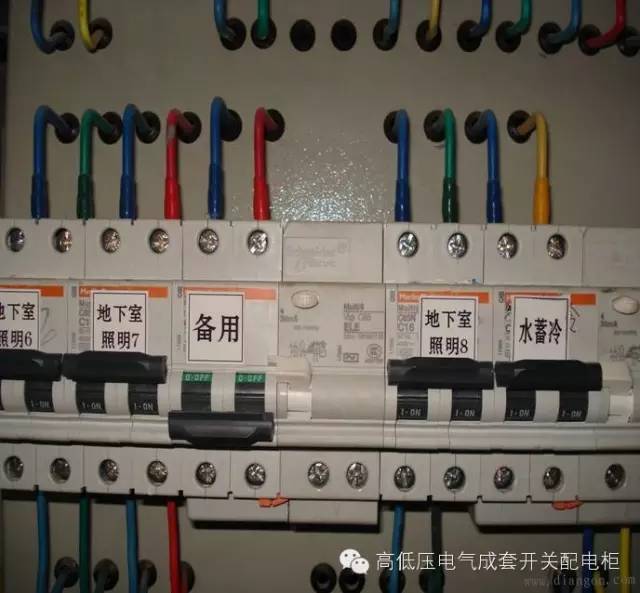

1、切换表打印热缩管的线端设置

2、不能用配电箱做桥架支架

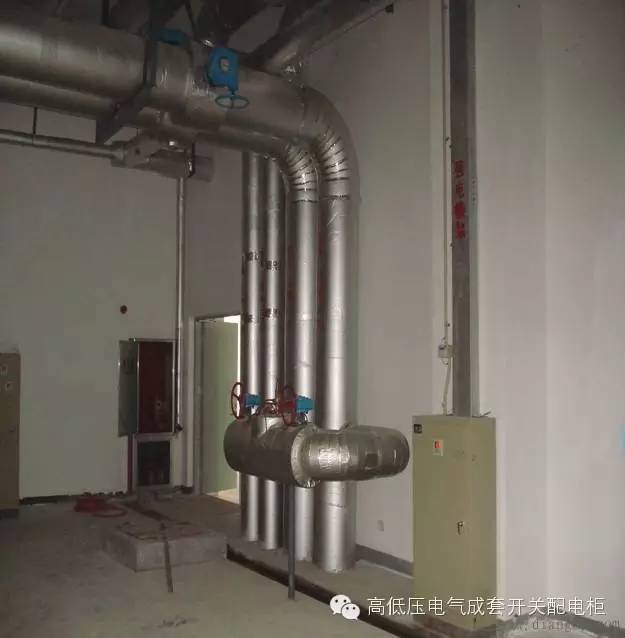

配电箱位置

为保证安全使用，配电箱与加热管的距离不应小于300毫米；；不少于200毫米；有给排水管道；用煤气管时，仪表不应小于300毫米

配电箱不应设置在散热器上方，也不应安装在水池的上下两侧。如果必须安装在水池两侧，应采取防水和排水措施。

配电箱不应设置在楼梯踏步的侧壁上。配电箱如果安装在墙角，其位置应能保证箱门打开180℃。配电箱不应设置在建筑物的纵横墙的交接处，也不应设置在建筑物外墙的内侧，以防止室内外温差变化过大和箱体冷凝不安全。普通砖砌体墙，在门、窗、洞口设置配电箱，框边距门、窗、洞口边不应小于370毫米..

宽度300毫米及以上配电箱时，应在顶部设置过梁。

1.动力箱二次线服从命令，带电箱盖桥接良好。

2.消防控制室、消防泵房、防排烟风机室、消防电气设备、消防电梯的供电配电线路的最后一层配电箱处设置自动开关装置。

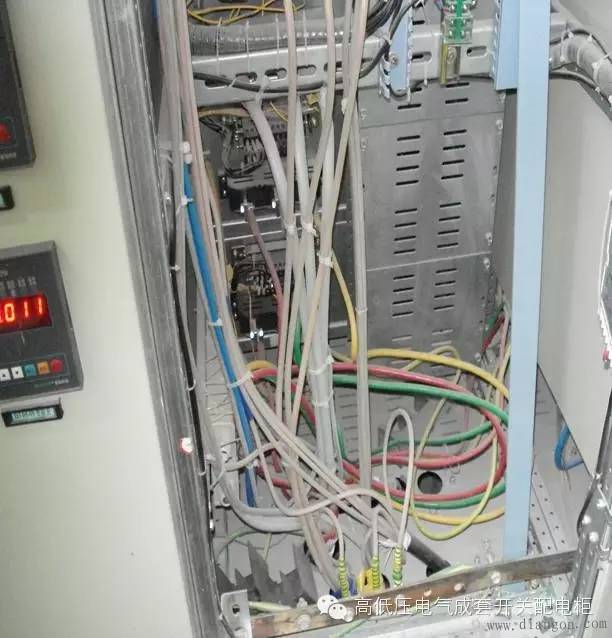

分配混乱，不注意，乱拉

必须考虑防雷电涌保护器

电力线电涌保护器的安装应符合以下要求:

各级供电线路的电涌保护器应分别安装在被保护设备供电线路的前端，电涌保护器的每个端子应与配电箱以内的线路同名端连接；

电涌保护器的接地端子应连接至配电箱保护接地线的接地端子板，且配电箱的接地端子板应连接至防雷区内的等电位接地端子板。

各级电涌保护器的连接线应平直，其截面积应与保护器相匹配，长度不超过0.5m：

带有连接端子的电力线电涌保护器应卷曲。

带接线柱的电涌保护器应通过线头与接线柱连接。

布线到位

开关盒

保护装置

线长度

2

强调

不同电路的PE线不能压接在同一端子上，从而保证了各电路的用电安全。

金属线槽和桥架不能用作其他设备接地的连续导体。

插座PE线不能串联

用于电缆接地的聚乙烯端头未标有热缩管或黄绿色色带。

住宅开关箱应增加过压和欠压保护器。

配电箱预制落料孔铁片脱落后，应将其堵塞，进线口应设有保护开口或护套。

汇流条的一个端子压到两根电线——需要锡制衬里和电线头。
